第十二章 简单机械
第一节 杠杆
阿基米德（公元前287年—公元前212年），伟大的古希腊哲学家、百科式科学家、数学家、物理学家、力学家、军事武器制造家，静态力学和流体静力学的奠基人，并且享有“力学之父”的美称。
阿基米德曾说过：“给我一个支点，我就能撬起整个地球。”

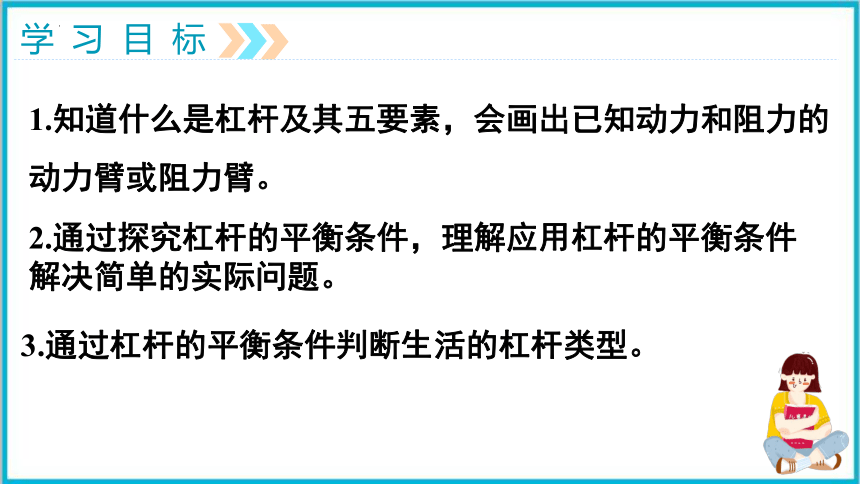

学习目标
1.知道什么是杠杆及其五要素，会画出已知动力和阻力的动力臂或阻力臂。
2.通过探究杠杆的平衡条件，理解应用杠杆的平衡条件解决简单的实际问题。
3.通过杠杆的平衡条件判断生活的杠杆类型。
新课引入
思考：它们工作时有什么共同特征？
一、杠杆
1.在力的作用下，能绕固定点转动的硬棒，叫做杠杆。
注意：硬棒可以是直,也可以是弯曲的,即硬棒可以是各种各样的形状。
一、杠杆
抽水机的手柄
剪刀
缝纫机的踏板
天平
食品夹
羊角锤
瓶起子
翻斗车
一、杠杆
F1
F2
l1
o
l2
动力与杠杆转动方向相同
阻力与杠杆转动方向相反
支点（O）：
杠杆绕着转动的固定点；
动力（F1）：
促使杠杆转动的力；
动力臂（l1）：
从支点到力的动力作用线的距离；
阻力（F2）:
阻碍杠杆转动的力；
阻力臂（l2）：
从支点到力的阻力作用线的距离。
2.杠
杆
的
五
要
素
一、杠杆

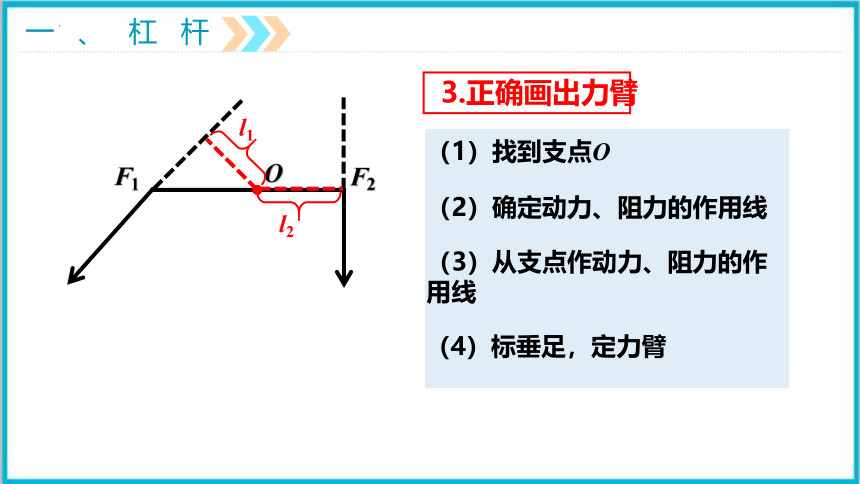

3.正确画出力臂
F1
F2
O
（1）找到支点O
（2）确定动力、阻力的作用线
（3）从支点作动力、阻力的作用线
（4）标垂足，定力臂
l1
l2
一、杠杆

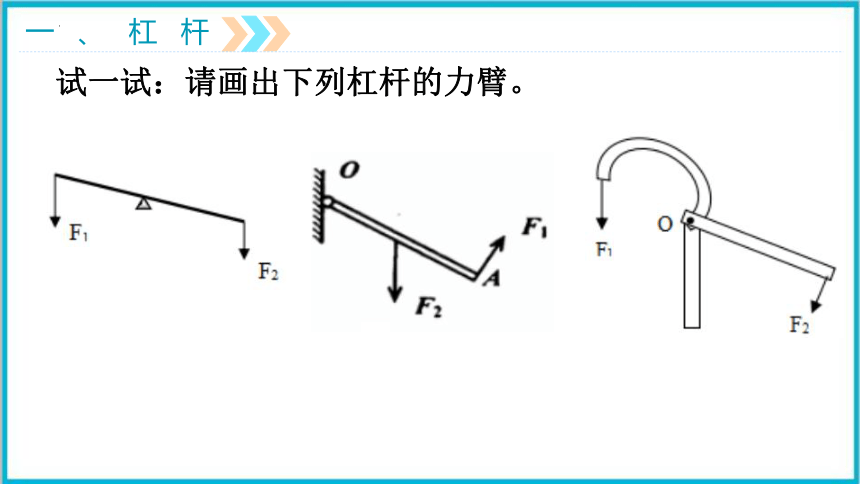

试一试：请画出下列杠杆的力臂。
二、杠杆平衡的条件
1.当杠杆在动力和阻力的作用下静止时或匀速转动时，我们说杠杆平衡了。
二、杠杆平衡的条件
【提出问题】
【猜想与假设】
杠杆平衡时，动力、动力臂、阻力、阻力臂之间需要满足什么样的条件呢？
动力+动力臂=阻力+阻力臂
动力-动力臂=阻力-阻力臂
动力×动力臂=阻力×阻力臂
动力:动力臂=阻力:阻力臂
…………
二、杠杆平衡的条件
杠杆、钩码、弹簧测力计、铁架台
【实验器材】
问题1：杠杆静止时，如图所示，请问杠杆平衡没有？
平衡
二、杠杆平衡的条件
【实验步骤】
（1）实验前要调节杠杆两端的平衡螺母，使杠杆在水平位置平衡。
问题2：调节杠杆静止时在水平位置平衡的方法
便于直接测量或者读出力臂。
左低右调，右偏左调
实验：探究杠杆平衡的条件
【实验步骤】
（2）当杠杆平衡时，分别测出动力F1、阻力F2，动力臂l1、阻力臂l2。并多次改变力和力臂，获取多组数据，从而分析总结出杠杆的平衡条件。
二、杠杆平衡的条件
次数 动力F1 （钩码）/个 阻力F2 （钩码）/个 动力臂l1/格 阻力臂l2/格
1
2
3
【实验数据记录】
杠杆的平衡条件：
动力×动力臂＝阻力×阻力臂
F1l1＝F2l2
【实验结论】
二、探究杠杆平衡的条件
例题：有一位初中物理老师，巧妙的利用杠杆原理称出了大象的体重，请你根据图中数据算出大象的体重。
三、生活中的杠杆
　1．省力杠杆：
F1
F2
动力臂L1
阻力臂L2
O
（F1L1=F2L2）
动力臂大于阻力臂的杠杆
特点：省力，但费距离
由F1l1＝F2l2得
当l1＞l2
得F1＜F2
三、生活中的杠杆
若克服的阻力较大时，要用省力杠杆，但费距离
三、生活中的杠杆
2.费力杠杆：
动力臂小于阻力臂的杠杆
O
l2
l1
F1
F2
由F1l1＝F2l2得
当l1＜l2
得F1＞F2
特点：
费力，省距离
三、生活中的杠杆
若克服的阻力较小时，要用费力杠杆
使用费力杠杆，可以省距离，能使工作快捷。
三、生活中的杠杆
3.等臂杠杆：
动力臂等于阻力臂的杠杆
F1
F2
l1
l2
O
由F1l1＝F2l2得
当l1＝l2
得F1＝F2
特点：
不省力，也不省距离 。
课堂小结
杠杆的类别与应用
省力杠杆
l1 ＞l2 ，F1＜ F2
费力杠杆
l1 ＜l2 ，F1＞ F2
等臂杠杆
l1 =l2 ， F1= F2
杠杆及其平衡条件
杠杆
在力的作用下，能绕固定点转动的硬棒，叫做杠杆
支 点(O)
动 力(F1)
阻 力(F2)
动力臂(l1)
阻力臂(l2)
杠杆的五要素
杠杆的平衡条件
F1l1=F2l2
简单机械
课堂巩固
1．(2021·深圳)下列杠杆中属于费力杠杆的是( )
B
课堂巩固
2.(2020 重庆)如图所示硬棒OB能绕支点O转动，A处用绳子拉住固定在墙壁上。请画出拉力F的力臂(用l表示)。
