第十九章 生 活 用 电
第1节 家 庭 电 路
目录
夯实基础
01
能力提升
02

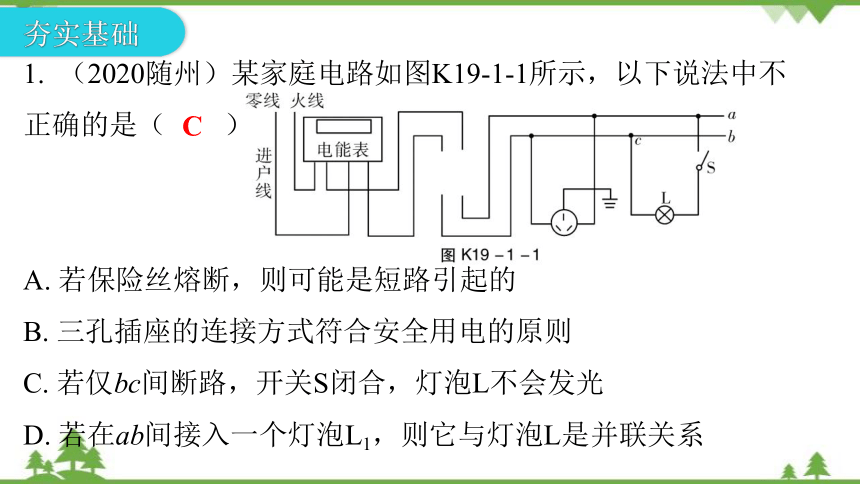

1. （2020随州）某家庭电路如图K19-1-1所示，以下说法中不正确的是（　　）
A. 若保险丝熔断，则可能是短路引起的
B. 三孔插座的连接方式符合安全用电的原则
C. 若仅bc间断路，开关S闭合，灯泡L不会发光
D. 若在ab间接入一个灯泡L1，则它与灯泡L是并联关系
C
夯实基础

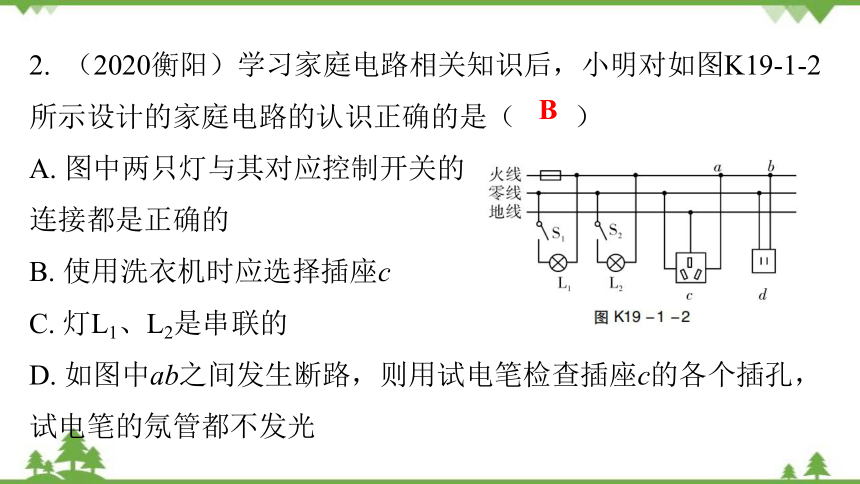

2. （2020衡阳）学习家庭电路相关知识后，小明对如图K19-1-2所示设计的家庭电路的认识正确的是（　　）
A. 图中两只灯与其对应控制开关的
连接都是正确的
B. 使用洗衣机时应选择插座c
C. 灯L1、L2是串联的
D. 如图中ab之间发生断路，则用试电笔检查插座c的各个插孔，试电笔的氖管都不发光
B

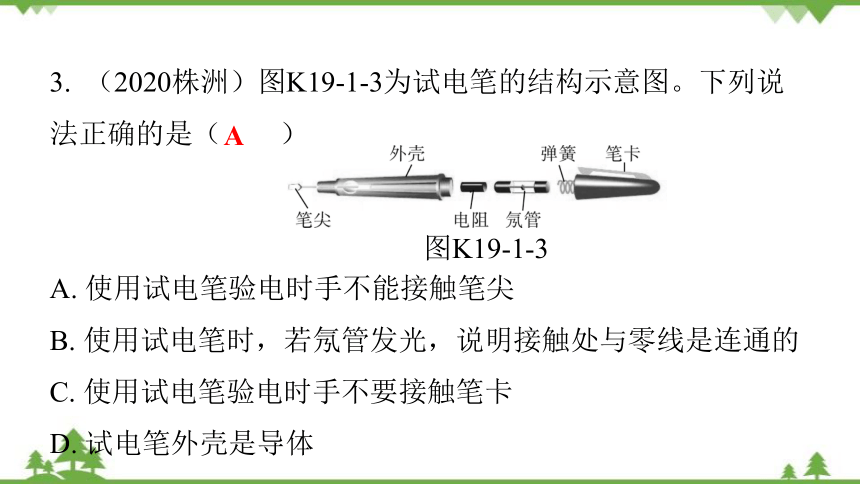

3. （2020株洲）图K19-1-3为试电笔的结构示意图。下列说法正确的是（　　）
A. 使用试电笔验电时手不能接触笔尖
B. 使用试电笔时，若氖管发光，说明接触处与零线是连通的
C. 使用试电笔验电时手不要接触笔卡
D. 试电笔外壳是导体
A
图K19-1-3

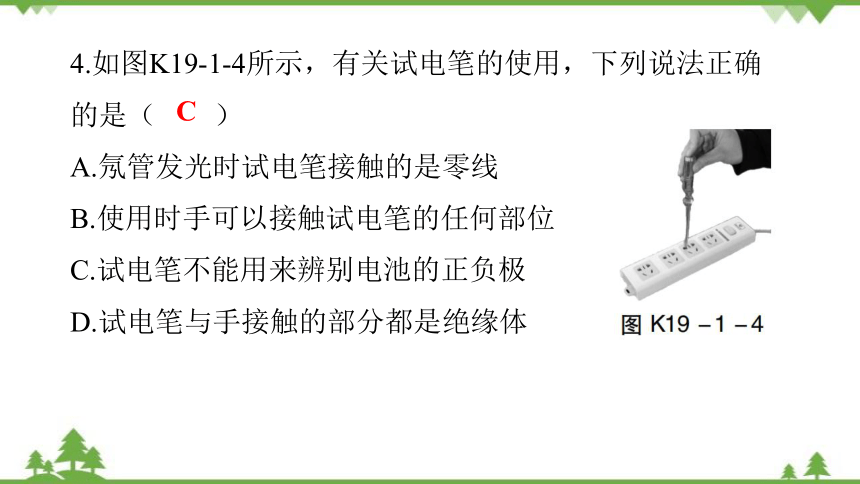

4.如图K19-1-4所示，有关试电笔的使用，下列说法正确的是（　　）
A.氖管发光时试电笔接触的是零线
B.使用时手可以接触试电笔的任何部位
C.试电笔不能用来辨别电池的正负极
D.试电笔与手接触的部分都是绝缘体
C
5．在如图K19-1-5所示的电路中，小凌闭合开关后，发现电灯正常发光，他用完好的试电笔正确地测试图中的a、b、c三点，使试电笔氖管发光的是（　　）
A．a
B．b
C．c
D．a、b、c三点都不发光
A
6. 如图K19-1-6所示，试电笔正确的使用方法是_____（填“甲”或“乙”），已知试电笔的电阻约为1.1×106 Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220 V 40 W”灯泡正常工作时的电流约为正确使用试电笔时通过人体电流的______倍。（结果保留到整数）
乙
909
7. 某家庭电路的组成如图K19-1-7所示，图上注明A、B、C、D、E、F字母处的元件名称分别为A是________，B是________，C是________，D是________，E是________，F是________。
电能表
总开关
保险盒
插座
开关
电灯
8. （2020广安）如图K19-1-8所示，请将灯泡按照安全用电的要求接入家庭电路中。
如答图K19-1-1所示。
能力提升
9. 家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一个特殊装置（在图中虚线框内，未画出），检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是（　　）
C
如符号图K19-1-2所示。
10. （2020金昌）一间教室要安装2盏“220 V 60 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图K19-1-9中元件用笔画线代替导线连接起来。
图K19-1-9
答图K19-1-2
