第6节电流、电压和电阻的关系

课件22张PPT。第6节

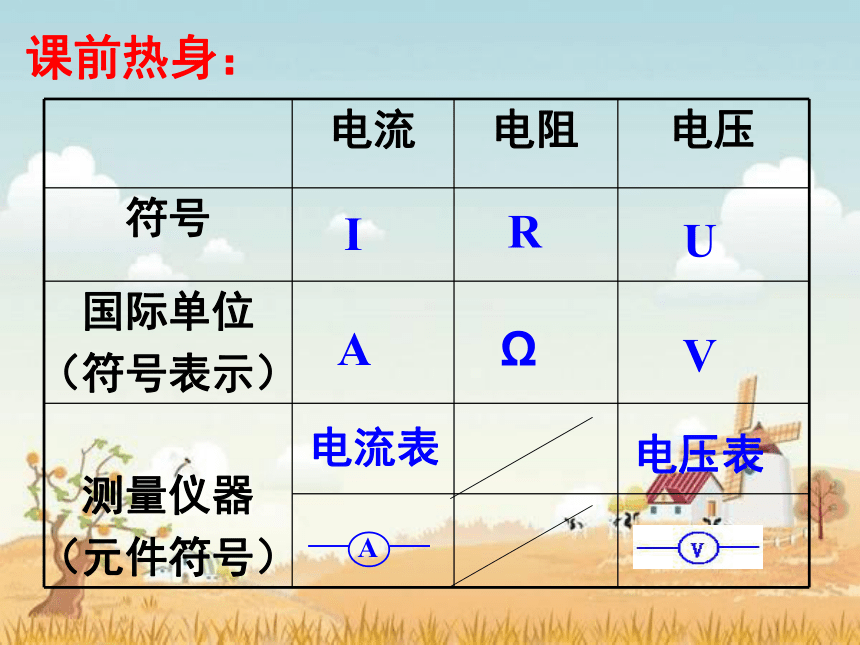

电流、电压和电阻的关系课前热身：

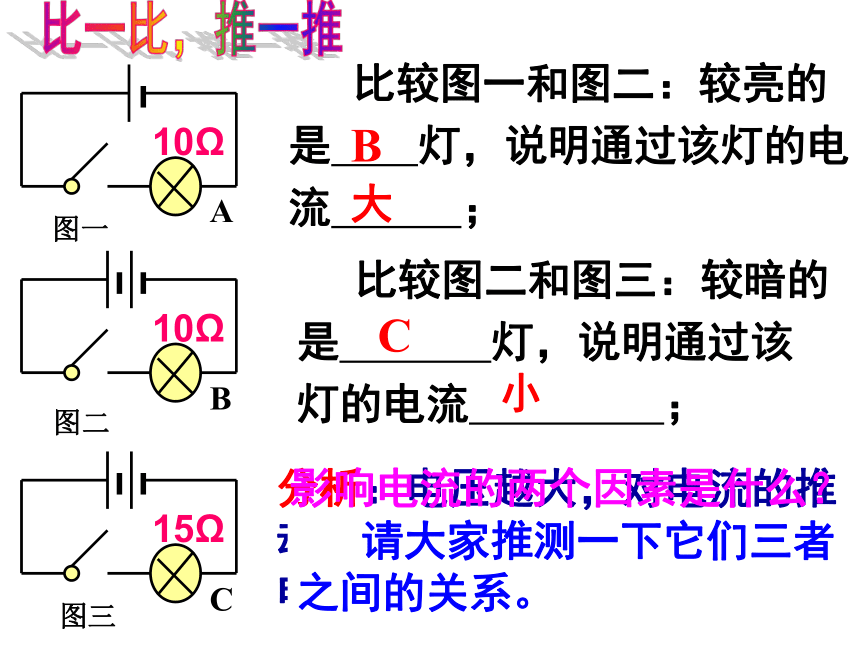

RIVΩUA电流表电压表分析：电压越大，对电流的推动作用也越大；电阻越大，对电路中的电流的阻碍也越大。图一图二图三 比较图一和图二：较亮的是 灯，说明通过该灯的电流 ； 比较图二和图三：较暗的是 灯，说明通过该灯的电流 ；B大C小比一比，推一推影响电流的两个因素是什么？ 请大家推测一下它们三者之间的关系。推测：

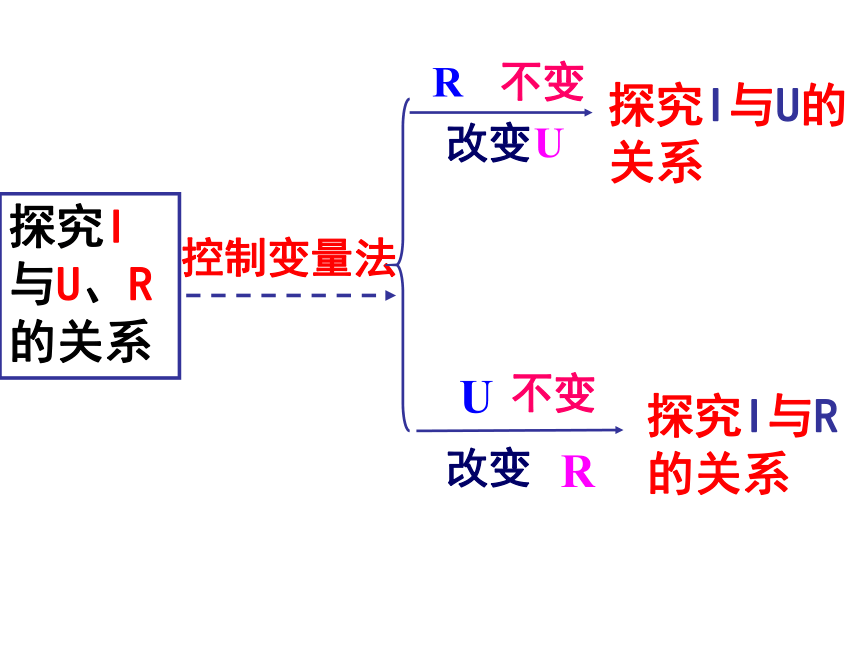

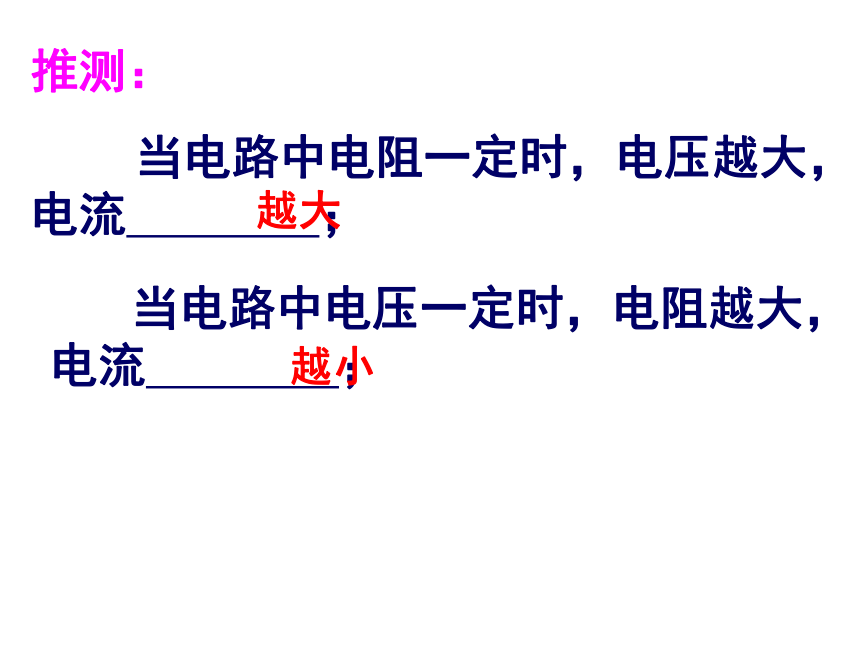

当电路中电阻一定时，电压越大，电流 ； 当电路中电压一定时，电阻越大，电流 ；越大越小探究I与U、R的关系控制变量法R改变探究I与U的关系 不变改变探究I与R的关系不变UUR

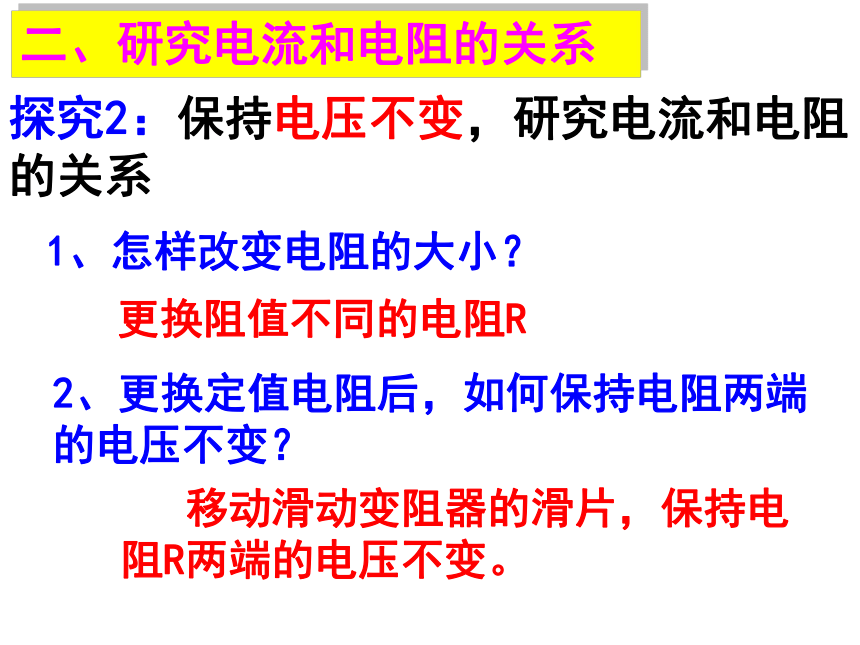

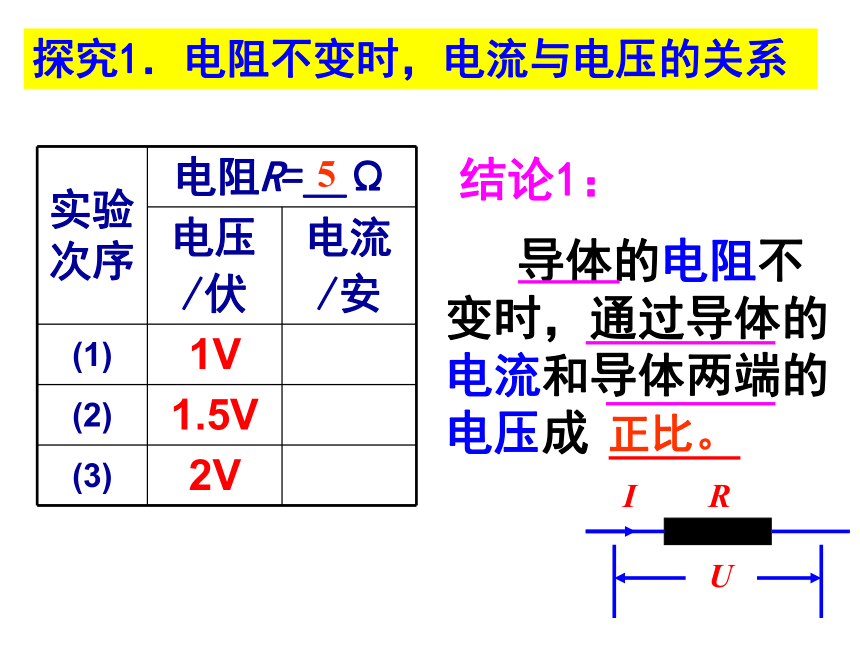

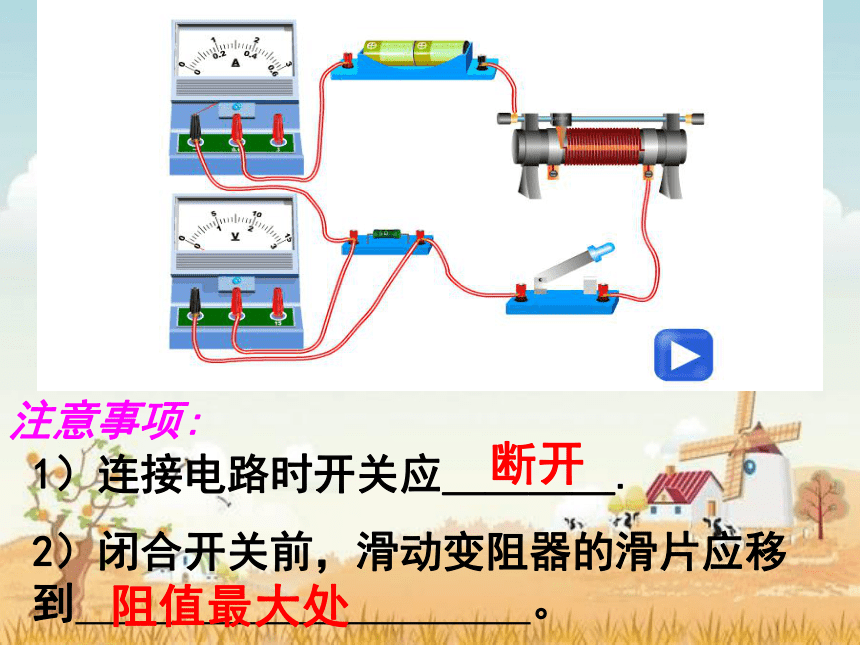

一、研究电流和电压的关系探究1：保持电阻不变，研究电流和电压的关系该实验中滑动变阻器的主要作用：改变导体（电阻R）两端的电压探究1．电阻不变时，电流与电压的关系 结论1：5 导体的电阻不变时，通过导体的电流和导体两端的电压成2、更换定值电阻后，如何保持电阻两端 的电压不变？更换阻值不同的电阻R探究2：保持电压不变，研究电流和电阻的关系1、怎样改变电阻的大小？二、研究电流和电阻的关系 移动滑动变阻器的滑片，保持电阻R两端的电压不变。1）连接电路时开关应＿＿＿＿.
2）闭合开关前，滑动变阻器的滑片应移到 。注意事项: 断开 阻值最大处 探究二．电压不变时，电流与电阻的关系 2结论2： 导体两端的电压不变时，通过导体的电流和导体的电阻成　　导体中的电流，跟这段导体两端的电压成 ，跟这段导体的电阻成 。公式：I＝变形公式：U=IR欧姆定律：正比反比导体这段导体这段导体德国物理学家欧姆在1826年得出欧姆定律：　　热心于电学研究研究中的主要困难：
1.没有一个电压足够稳定的电源；
2.没有一个能精确测量电路中电流大小的仪表（电流表） 有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。辩一辩： 在研究电流跟电压、电阻的关系实验中，得出表格中的一组数据，根据这组数据可以得到的结论是 。 某同学在实验中发现闭合开关后，电流表的指针几乎不动，而电压表的指针却有明显的偏转，则电路中发生故障的原因可能是什么？解：已知U=220伏、R=484欧
根据欧姆定律得：二、欧姆定律简单应用例题1 一只电灯泡正常工作时灯丝电阻为484欧，如果电灯线路的电压为220伏，求灯丝中通过的电流。≈0.45A答：灯丝中通过的电流为0.45A。例题2 当一电阻两端的电压是6V时，通过它的电流为0.6A，此电阻的阻值是几欧？当此电阻两端的电压为10V时，此电阻的阻值是几欧？此时通过它的电流为多少？例题3 如图所示电路，R1的电阻为4欧,R2的电阻为6欧。当开关闭合时，电压表的读数为2.40伏。求：此时流过R1的电流为多大？R2两端的电压为多少？这节课你学到了哪些知识？有什么收获？想一想电压、电流和电阻的关系电流、电压和电阻的关系电阻不变：电流与电压成正比电压不变：电流与电阻成反比欧姆定律内容：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比公式：I=U/R（注意单位）实验中电流表、电压表的作用是
、 。　　这个实验用到的器材：____ 、_____、
_____ 、 _____、 _____、 _________等。电源电阻R滑动变阻器R'开关S电压表电流表电流表测通过R的电流电压表测R两端的电压在研究过程中滑动变阻器的作用：
（2）调节电阻R两端的电压。 实验中滑动变阻器的作用是什么？如果不用滑动变阻器，有无其他方法改变电阻R两端的电压？这样方便吗？（1）分担电压，保护电路；
