人教版物理九年级下册第十九章 生活用电 A单元测试（Word版含答案）

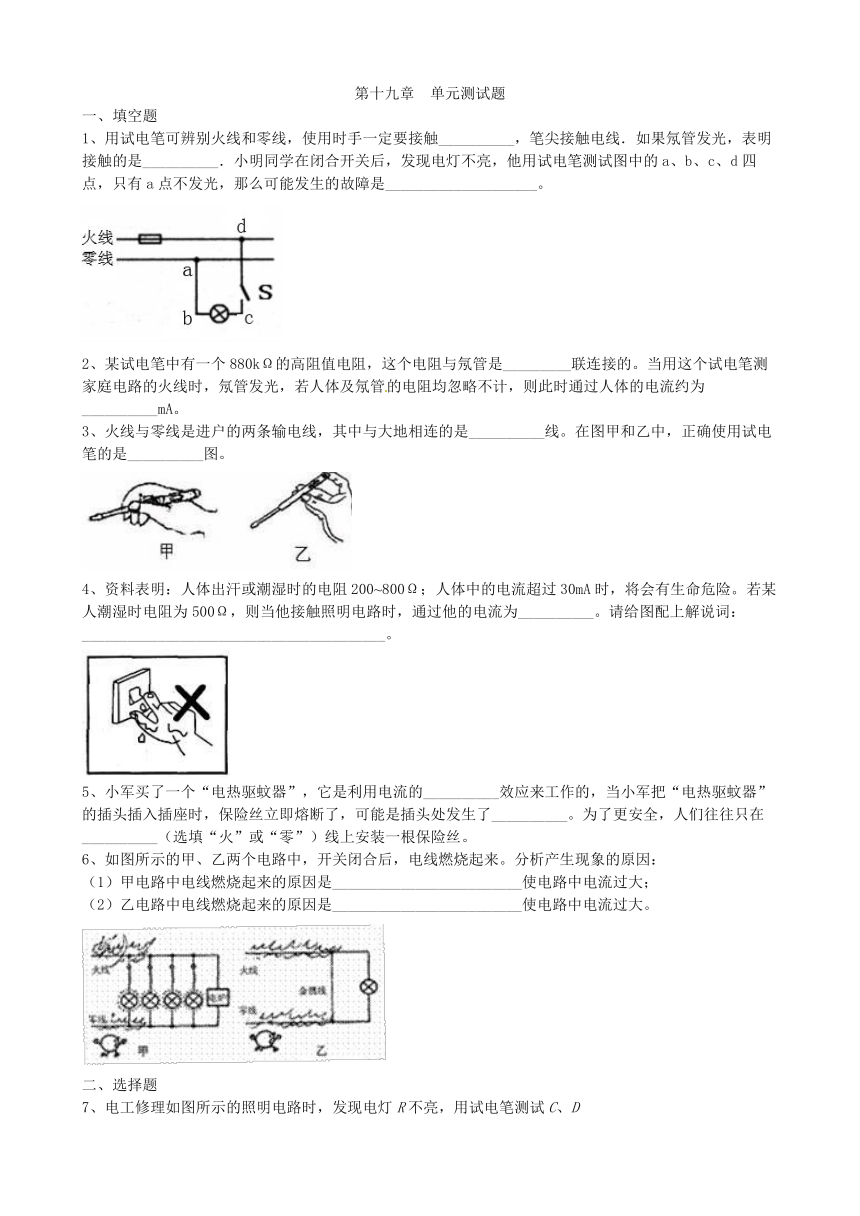

第十九章 单元测试题
一、填空题
1、用试电笔可辨别火线和零线，使用时手一定要接触__________，笔尖接触电线．如果氖管发光，表明接触的是__________．小明同学在闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是____________________。
2、某试电笔中有一个880kΩ的高阻值电阻，这个电阻与氖管是_________联连接的。当用这个试电笔测家庭电路的火线时，氖管发光，若人体及氖管的电阻均忽略不计，则此时通过人体的电流约为__________mA。
3、火线与零线是进户的两条输电线，其中与大地相连的是__________线。在图甲和乙中，正确使用试电笔的是__________图。
4、资料表明：人体出汗或潮湿时的电阻200~800Ω；人体中的电流超过30mA时，将会有生命危险。若某人潮湿时电阻为500Ω，则当他接触照明电路时，通过他的电流为__________。请给图配上解说词：________________________________________。
5、小军买了一个“电热驱蚊器”，它是利用电流的__________效应来工作的，当小军把“电热驱蚊器”的插头插入插座时，保险丝立即熔断了，可能是插头处发生了__________。为了更安全，人们往往只在__________（选填“火”或“零”）线上安装一根保险丝。
6、如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来。分析产生现象的原因：
（1）甲电路中电线燃烧起来的原因是_________________________使电路中电流过大；
（2）乙电路中电线燃烧起来的原因是_________________________使电路中电流过大。
二、选择题

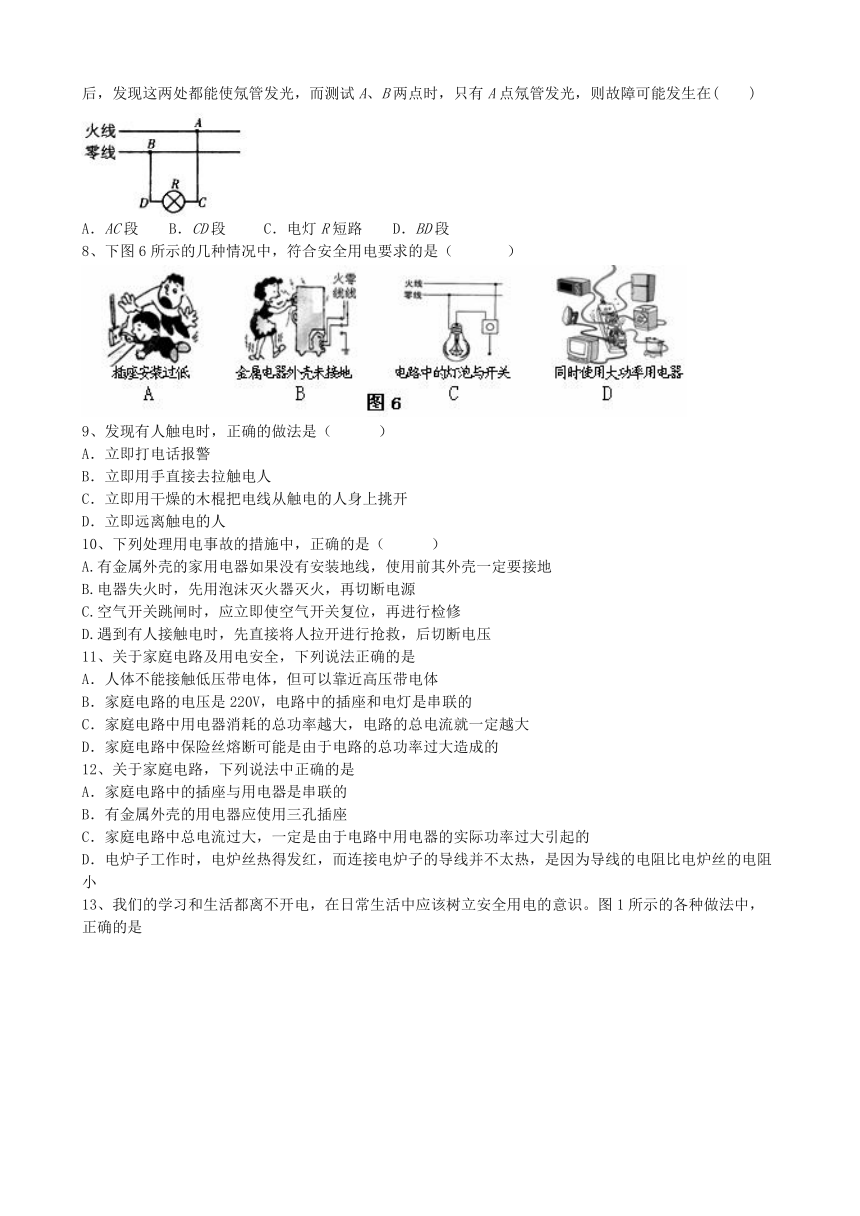

7、电工修理如图所示的照明电路时，发现电灯R不亮，用试电笔测试C、D
后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在( )
A．AC段 B．CD段 C．电灯R短路 D．BD段
8、下图6所示的几种情况中，符合安全用电要求的是（ ）
9、发现有人触电时，正确的做法是（ ）
A．立即打电话报警
B．立即用手直接去拉触电人
C．立即用干燥的木棍把电线从触电的人身上挑开
D．立即远离触电的人
10、下列处理用电事故的措施中，正确的是（ ）
A.有金属外壳的家用电器如果没有安装地线，使用前其外壳一定要接地
B.电器失火时，先用泡沫灭火器灭火，再切断电源
C.空气开关跳闸时，应立即使空气开关复位，再进行检修
D.遇到有人接触电时，先直接将人拉开进行抢救，后切断电压
11、关于家庭电路及用电安全，下列说法正确的是
A．人体不能接触低压带电体，但可以靠近高压带电体
B．家庭电路的电压是220V，电路中的插座和电灯是串联的
C．家庭电路中用电器消耗的总功率越大，电路的总电流就一定越大
D．家庭电路中保险丝熔断可能是由于电路的总功率过大造成的
12、关于家庭电路，下列说法中正确的是
A．家庭电路中的插座与用电器是串联的
B．有金属外壳的用电器应使用三孔插座
C．家庭电路中总电流过大，一定是由于电路中用电器的实际功率过大引起的
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小

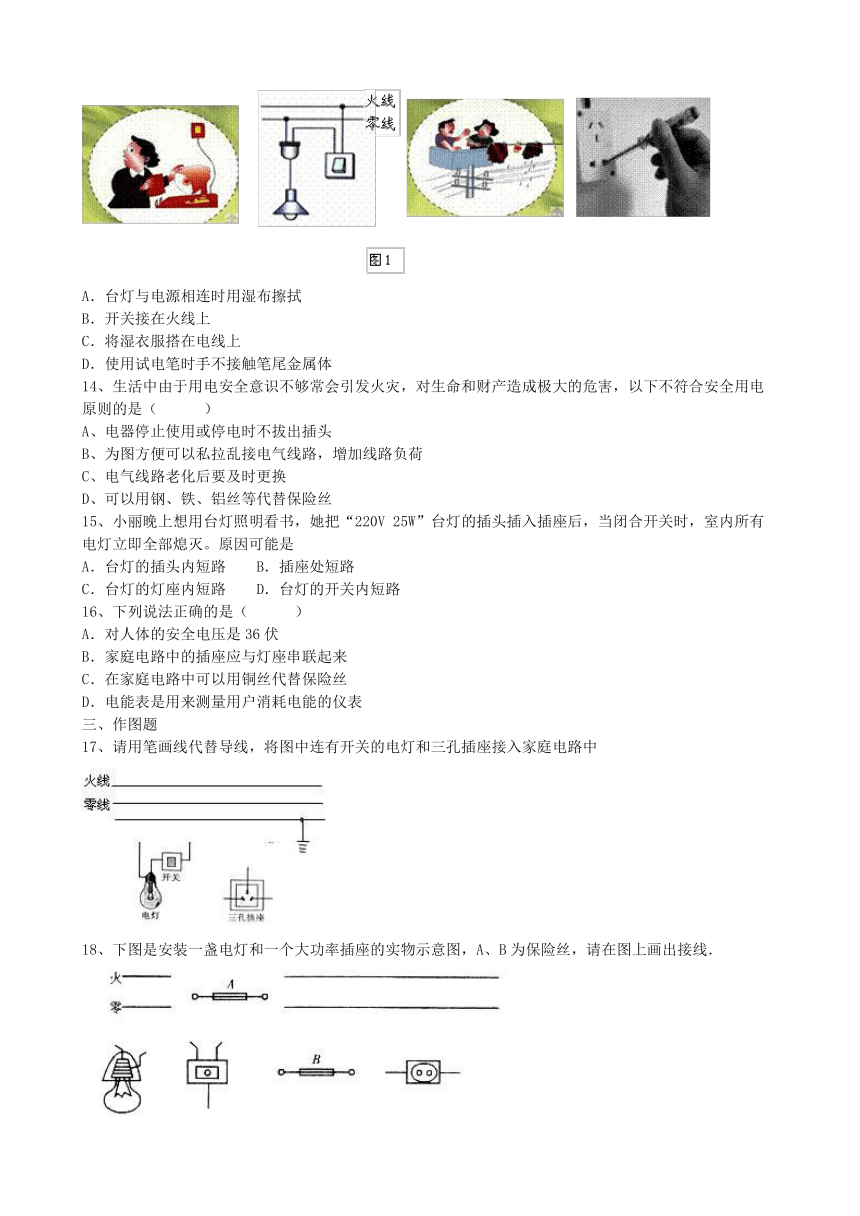

13、我们的学习和生活都离不开电，在日常生活中应该树立安全用电的意识。图1所示的各种做法中，正确的是
A．台灯与电源相连时用湿布擦拭
B．开关接在火线上
C．将湿衣服搭在电线上
D．使用试电笔时手不接触笔尾金属体
14、生活中由于用电安全意识不够常会引发火灾，对生命和财产造成极大的危害，以下不符合安全用电原则的是（ ）
A、电器停止使用或停电时不拔出插头
B、为图方便可以私拉乱接电气线路，增加线路负荷
C、电气线路老化后要及时更换
D、可以用钢、铁、铝丝等代替保险丝
15、小丽晚上想用台灯照明看书，她把“220V 25W”台灯的插头插入插座后，当闭合开关时，室内所有电灯立即全部熄灭。原因可能是
A．台灯的插头内短路 B．插座处短路
C．台灯的灯座内短路 D．台灯的开关内短路
16、下列说法正确的是（ ）
A．对人体的安全电压是36伏
B．家庭电路中的插座应与灯座串联起来
C．在家庭电路中可以用铜丝代替保险丝
D．电能表是用来测量用户消耗电能的仪表
三、作图题
17、请用笔画线代替导线，将图中连有开关的电灯和三孔插座接入家庭电路中
18、下图是安装一盏电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上画出接线．
四、实验,探究题
19、小芳家庭电路的一部分如图所示，未画出的部分还接有正在工作的其他用电器。她要利用电路中的电能表和手表测出图中电灯的电功率。
(1)电能表面的示意图如图所示，表面上标的“3 000 r／kW·h”表示什么？
(2)请你为小芳设计一合理的实验方案，要求：
①写出主要的实验步骤;
②写出电灯的电功率表达式(用实验测量的物理量表示)。
参考答案
1、笔尾金属电极 火线 a、b间断路
2、串 0.25
3、零 乙
4、440mAA 严禁用湿手触摸开关
5、热 短路 火
6、（1）电路中的总功率过大 （2）短路
7、D
8、C
9、C
10、A
11、CD
12、BD
13、B
14、ABD
15、C
16、D
17、如图所示
18、答案：如图所示
分析：这是一个关于家庭电路的连接的作图题，本题想要考查的是关于家庭电路连接的操作细节，有操作规范的要求，也包含着安全用电的考虑，是一种基础题，在这个知识块中,对于电灯接线操作的基本要求是：“火线零线并排走，零线直接进灯头，火线接在开关上，通过开关进灯头。”而对于插座的接线方法是要求“左零右火”，三孔插座还要求中接地，如果电路中有熔丝，则要将熔丝接到火线上.
19、(1)每消耗(用)1kw·h电能，转盘转过3000转。
(2)实验步骤：①将其他用电器的开关断开；
②闭合电灯支路的开关，让电灯发光；
③用手表记录观察电能表在时间t内转过的转数n；
④电灯在时间t内所消耗的电能1.2×103n J,电功率表达式P＝。
