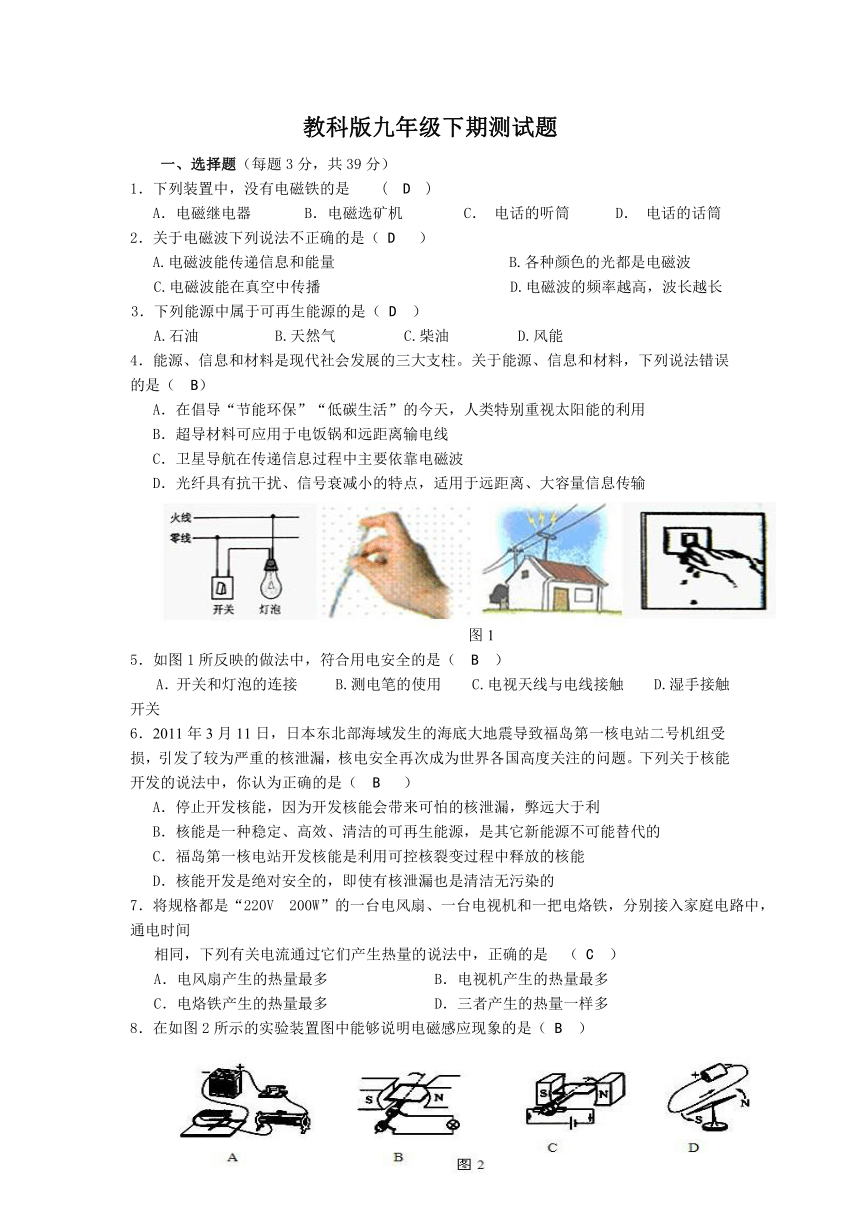

教科版九年级下期测试题
一、选择题（每题3分，共39分）
1．下列装置中，没有电磁铁的是 ( D )
A．电磁继电器 B．电磁选矿机 C． 电话的听筒 D． 电话的话筒
2．关于电磁波下列说法不正确的是（ D ）
A.电磁波能传递信息和能量 B.各种颜色的光都是电磁波
C.电磁波能在真空中传播 D.电磁波的频率越高，波长越长
3．下列能源中属于可再生能源的是（ D ）
A.石油 B.天然气 C.柴油 D.风能
4．能源、信息和材料是现代社会发展的三大支柱。关于能源、信息和材料，下列说法错误的是（ B）
A．在倡导“节能环保”“低碳生活”的今天，人类特别重视太阳能的利用
B．超导材料可应用于电饭锅和远距离输电线
C．卫星导航在传递信息过程中主要依靠电磁波
D．光纤具有抗干扰、信号衰减小的特点，适用于远距离、大容量信息传输
5．如图1所反映的做法中，符合用电安全的是（ B ）
A．开关和灯泡的连接 B.测电笔的使用 C.电视天线与电线接触 D.湿手接触开关
6．2011年3月11日，日本东北部海域发生的海底大地震导致福岛第一核电站二号机组受损，引发了较为严重的核泄漏，核电安全再次成为世界各国高度关注的问题。下列关于核能开发的说法中，你认为正确的是（ B ）
A．停止开发核能，因为开发核能会带来可怕的核泄漏，弊远大于利
B．核能是一种稳定、高效、清洁的可再生能源，是其它新能源不可能替代的
C．福岛第一核电站开发核能是利用可控核裂变过程中释放的核能
D．核能开发是绝对安全的，即使有核泄漏也是清洁无污染的
7．将规格都是“220V 200W”的一台电风扇、一台电视机和一把电烙铁，分别接入家庭电路中，通电时间
相同，下列有关电流通过它们产生热量的说法中，正确的是 （ C ）
A．电风扇产生的热量最多 B．电视机产生的热量最多
C．电烙铁产生的热量最多 D．三者产生的热量一样多
8．在如图2所示的实验装置图中能够说明电磁感应现象的是（ B ）

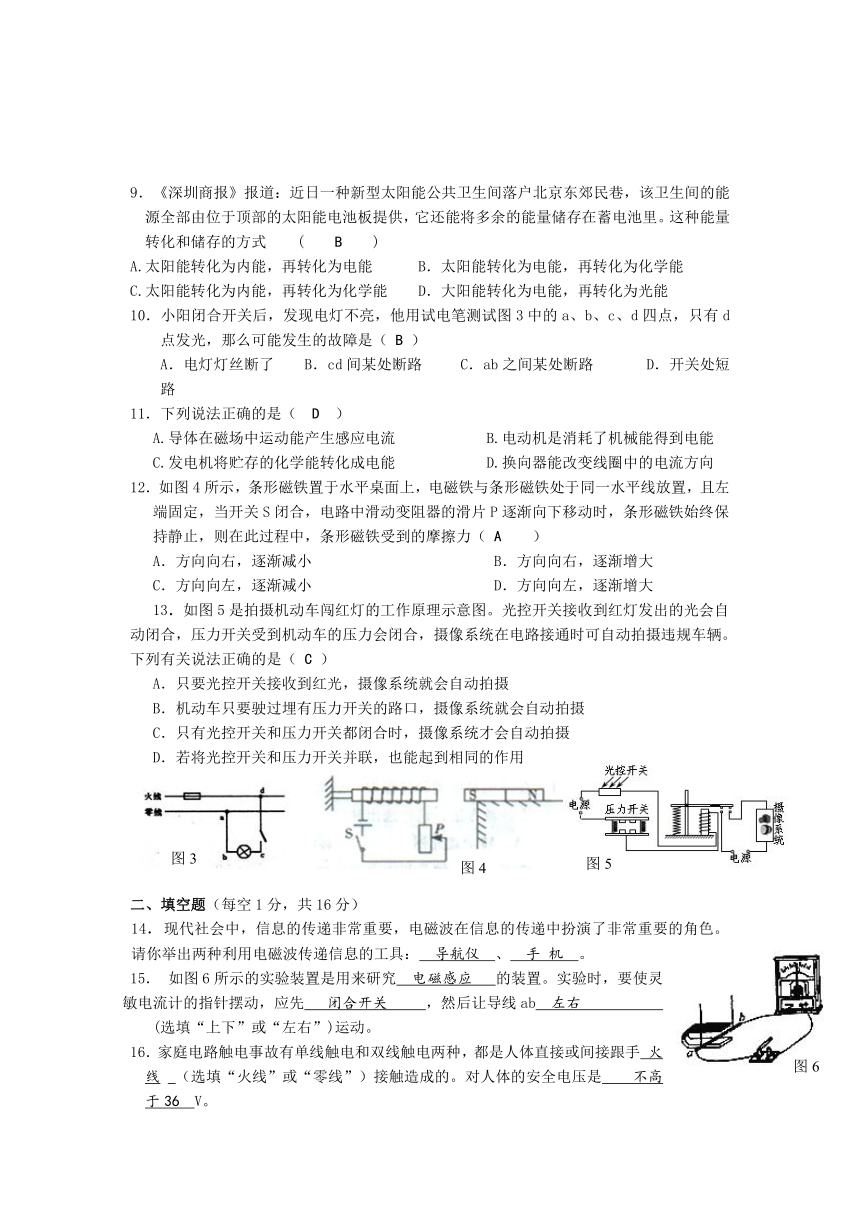

9．《深圳商报》报道：近日一种新型太阳能公共卫生间落户北京东郊民巷，该卫生间的能源全部由位于顶部的太阳能电池板提供，它还能将多余的能量储存在蓄电池里。这种能量转化和储存的方式 ( B )
A.太阳能转化为内能，再转化为电能 B．太阳能转化为电能，再转化为化学能
C.太阳能转化为内能，再转化为化学能 D．大阳能转化为电能，再转化为光能
10．小阳闭合开关后，发现电灯不亮，他用试电笔测试图3中的a、b、c、d四点，只有d点发光，那么可能发生的故障是（ B ）
A．电灯灯丝断了 B．cd间某处断路 C．ab之间某处断路 D．开关处短路
11．下列说法正确的是（ D ）
A.导体在磁场中运动能产生感应电流 B.电动机是消耗了机械能得到电能
C.发电机将贮存的化学能转化成电能 D.换向器能改变线圈中的电流方向
12．如图4所示，条形磁铁置于水平桌面上，电磁铁与条形磁铁处于同一水平线放置，且左端固定，当开关S闭合，电路中滑动变阻器的滑片P逐渐向下移动时，条形磁铁始终保持静止，则在此过程中，条形磁铁受到的摩擦力（ A ）
A．方向向右，逐渐减小 B．方向向右，逐渐增大
C．方向向左，逐渐减小 D．方向向左，逐渐增大
13．如图5是拍摄机动车闯红灯的工作原理示意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆。下列有关说法正确的是（ C ）
A．只要光控开关接收到红光，摄像系统就会自动拍摄
B．机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄
C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D．若将光控开关和压力开关并联，也能起到相同的作用
二、填空题（每空1分，共16分）
14．现代社会中，信息的传递非常重要，电磁波在信息的传递中扮演了非常重要的角色。请你举出两种利用电磁波传递信息的工具： 导航仪 、 手 机 。
15． 如图6所示的实验装置是用来研究 电磁感应 的装置。实验时，要使灵敏电流计的指针摆动，应先 闭合开关 ，然后让导线ab 左右
(选填“上下”或“左右”)运动。
16．家庭电路触电事故有单线触电和双线触电两种，都是人体直接或间接跟手 火线 （选填“火线”或“零线”）接触造成的。对人体的安全电压是 不高于36 V。
17．使用测电表来判别正常照明电路的火线零线时，手必须接触 笔尾的金属体 ，当笔尖接触导线时，若氖管发光，则该导线是 相 _线；若氖管不发光，则该导线是 中性 线。
18．我国现已成为第二能源消耗大国，并正在大力开发利用核能。那么，在世界和平利用核能的过程中，人类利用的是原子核 裂 变时释放的能量。
19．家里往往不止一盏电灯，还有电视、电冰箱等用电器。这些用电器之间的连接方式是 并 联。电灯的开关应该接在 相 线和灯泡之间。
20．目前我国研发出一款新型空气动力汽车，它利用压缩空气膨胀推动活塞做功提供动力，车在开动时将空气的内能转化为 机械能 。这种车与汽油机相比优点是 清洁无污染
21．广播电台是通过 电磁波 传递信息的。
三、实验探究题（连线与选择各3分，其余每空1分，共21分）
22﹒如图7是小明研究“影响电磁铁磁性强弱因素”的装置图，它是由电源、滑动变阻器、开关、带铁芯的螺线管和自制的针式刻度板组成。通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱。在指针下方固定一物体A，当用导线a与接线柱2相连，闭合开关后，指针B发生偏转。
⑴用笔画线代替导线将实物图连接完整；
⑵指针下方的物体A应由（ B ）材料制成；
A﹒铜 B﹒铁 C﹒铝 D﹒塑料
⑶当开关闭合后，电磁铁左端应为磁极的 N 极；⑷实验发现：①当滑动变阻器的滑片P向 左（右） 滑动时（填“左”或“右”），指针B偏转的角度将会 变大（变小） （填“变大”或“变小”）；
②保持滑片P位置不变，当导线a由接线柱2改为与接线柱1相连，闭合开关后，可发现指针B偏转的角度将会 变大 （填“变大”或“变小”）；
（4）经过对电磁铁的研究，可得出结论是：当线圈匝数一定时，通过电磁铁的电流越大，电磁铁磁性 越强 ；当通过电磁铁的电流一定时，电磁铁线圈的匝数越 多 ，磁性越 强 。
23﹒随着“神舟五号”裁人飞船的成功飞天，华夏儿女的下—个目标是登上月球，关于月球上的物理现象和规律，同学们提出很多问题和猜想，有关月球周围的磁场问题，洋洋提出了自己的猜想和检验猜想的实验方案。
洋洋的猜想：月球可能像地球一样，本身就是一十分巨大的磁体，在它的周围存在磁场，并且也有“月磁”南极和“月磁”北极。
洋洋为检验上述猜想所拟定的实验方案：
(1)取一个小磁针用细线悬挂在月球表面附近，如果它静止时指向某一方向，则可表明月球周围存在磁场；
(2)小磁针静止时，它的N极所指的方向就是“月磁”的北极。
你认为洋洋为检验猜想所拟定的实验方案中应该改进的是： 小磁针静止后，再改变一下磁针的指向，看它再次静止后的指向和先前是否一样，若一样，可表明月球周围有磁场 。
需要改正的是： 小磁针静止时，它的N 极所指的方向就是“月磁”的南极
24﹒阅读下列短文，完成文后各问
核电站的核心是核反应堆，它以铀为核燃料，反应堆中放出的核能转化为高温蒸汽的内能，通过汽能发电机转化为电能。如图8所示是核电站的原理示意图。第一回路中的水用泵压入反应堆，在那里被加热，然后进入热交换器，把热量传给第二回路的水，以后又被泵压回反应堆里。
在热交换器内，第二回路的水经加热生成高温高压的水蒸汽，送入汽轮机驱动它工作，水蒸汽做功后温度和压强都减小，进入冷凝器，最后又由水泵将它压回热交换器。高速旋转的汽轮机带动发电机发电。
（1）从核反应堆到发电机，能量的转化过程是：核燃料的 核能 转化为发电机的 电 能。
（2）猜想：在第一回路的核反应堆的外围，有一层厚厚的水泥防护层，其作用是 防核辐射 。
（3）冷凝器中发生的物态变化是 液化 ，这时水要 放 热。
（4）在第二回路中，用水作循环剂，原因是水的 比热容 较大。
四、作图题（5分、6分，共11分）
25﹒如图9是一种水位自动报警装置示意图，请简述其工作过程。
解析：水位升高，浮筒B上升，使电键K闭合，电磁铁具有磁性，吸引衔铁，使工作电路闭合，电灯发光，电铃响；水位下降，浮筒B下降，使电键K断开，电磁铁失去磁性，释放衔铁，使工作电路断开，电灯、电铃不工作。
26﹒如图10所示为电铃工作原理图，简述其工作过程。
解析：闭合开关，电路连通，电磁铁有磁性，吸引衔铁，敲击铁铃，引起铃盖振动发声；同时螺钉与衔铁断开，使电路断开，电磁铁失去磁性，释放衔铁，衔铁在弹簧的作用下与螺钉接触，再次使电路连通，这样周而复始，使电铃不停的发声。
五、计算题（13分）
27﹒小明在研究性学习活动中，查阅到一种热敏电阻的阻值随温度变化的规律如下表，并将该型号的热敏电阻应用于如图11所示由“控制电路”和“工作电路”组成的恒温箱电路，“控制电路”由热敏电阻R1、电磁铁（线圈阻值R0 = 50）、电源U1、开关等组成，当线圈中的电流大于或等于20mA时，继电器的衔铁被吸合，右边工作电路则断开；“工作电路”由工作电源U2（U2 = 10V）、发热电阻R2（R2 = 5）、导线等组成。问：
⑴工作电路工作时的电流为多大？电阻R2的发热功率为多大？
⑵若发热电阻R2需提供1.2×104J的热量，则工作电路要工作多长时间（不计热量的损失）？
⑶若恒温箱的温度最高不得超过50℃，则控制电路的电源电压U1最小值为多大？
温度/℃ … 30 40 50 60 70 …
热敏电阻阻值/ … 350 300 250 210 175 …
解析：
工作电路的电流：I==10V/5=2A
电阻R2的发热功率：P=UI=10V×2A=20W
⑵电路要工作的时间由公式Q=I2Rt可得
1.2×104J= (2A)2×5×t t=600S
⑶恒温箱的温度达到50℃时，热敏电阻为250，工作电路断开，控制电路中电流为20mA
由公式I=变形可得控制电路中的总电压为U=IR=20×10-3A×(250+50)=6V
图1
图4
图3
图5
图6
图8 图9 图10
图2
S
R1
R0
R2
U1
U2
工作电路
控制电路
图11
