微专题6 电路图设计与判断

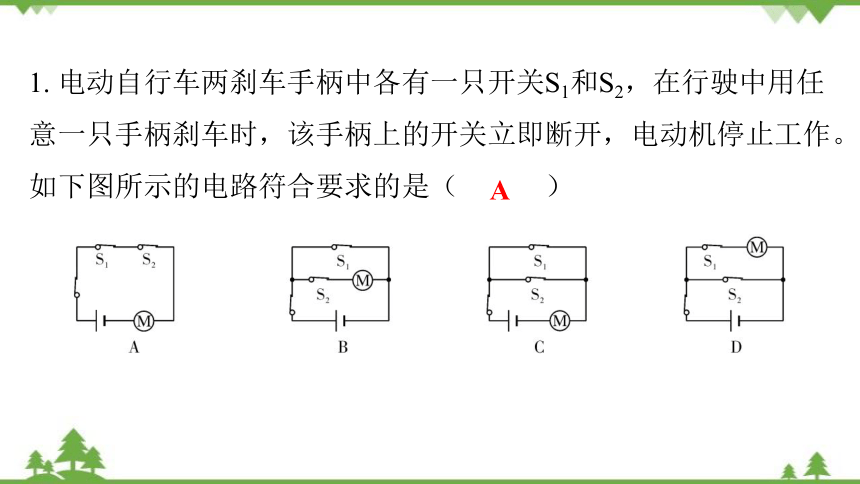

1. 电动自行车两刹车手柄中各有一只开关S1和S2，在行驶中用任意一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。 如下图所示的电路符合要求的是（ ）
A
2. 自助售水机既可以通过预存金额的磁卡来刷卡，闭合“感应开关”，接通供水电动机取水；又可以通过投币闭合“投币开关”，接通供水电动机取水。 下列简化电路符合要求的是（ ）
B
3. （2020重庆）某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，下列电路图符合要求的是（　　）
A
4. （2020福建）需要制作一个具有如下功能的选答器:单选题有两个可供选择的答案,与两个答案对应的红、绿灯分别由S1、S2两个开关控制,选择哪个答案就闭合对应的开关,使相应的灯发光。下列设计简图符合上述要求的是（　　）
A
5. 某智能家政机器人有三种识别启动方式:人脸识别（S1）、指纹识别（S2）、密码识别（S3），只要其中一种方式识别成功，则相应开关闭合，机器人启动（机器人用 （ ）
C
6. 如图所示元件固定不动，要求：闭合任何一个开关两个铃都响，请设计并画出电路图。
如答图W6-1所示。
图W6-1
答图W6-1
