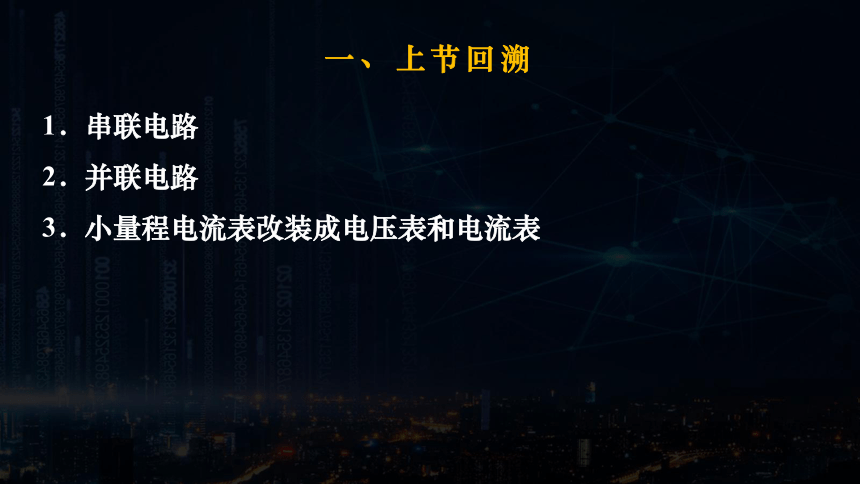

一、上节回溯
1．串联电路
2．并联电路
3．小量程电流表改装成电压表和电流表
多用电表
二、知识讲解——认识多用电表

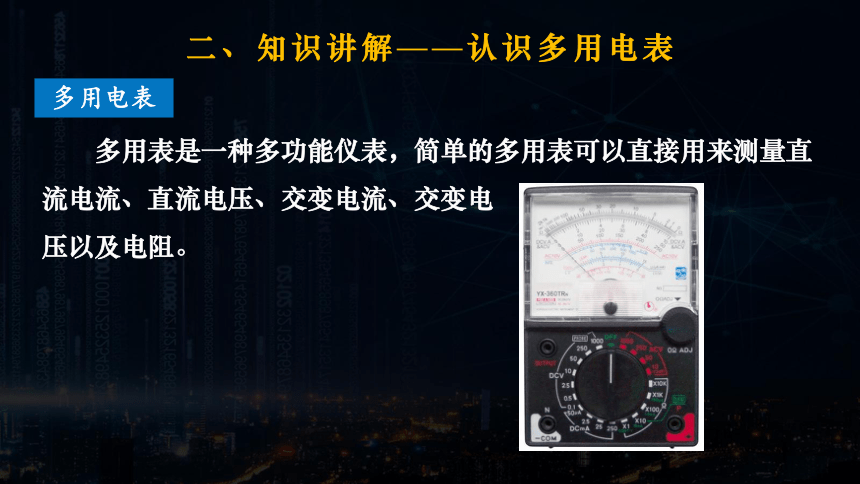

　　多用表是一种多功能仪表，简单的多用表可以直接用来测量直流电流、直流电压、交变电流、交变电
压以及电阻。

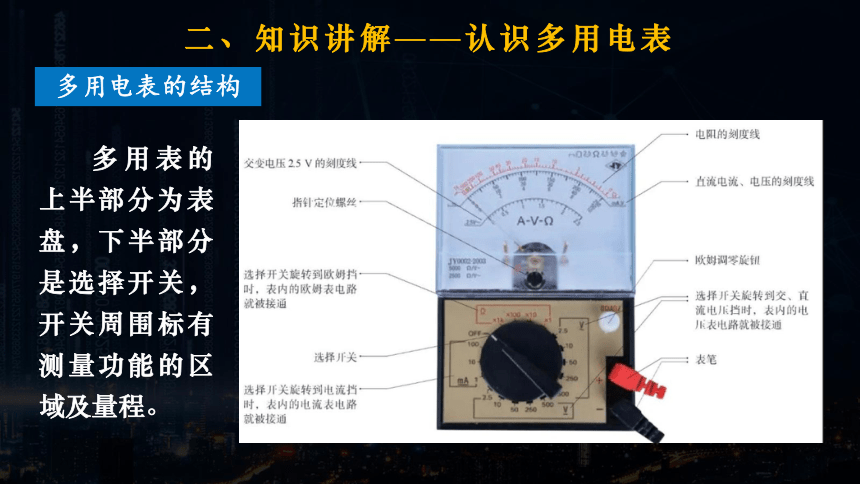

多用电表的结构
二、知识讲解——认识多用电表
　　多用表的上半部分为表盘，下半部分是选择开关，开关周围标有测量功能的区域及量程。
二、知识讲解——使用多用电表

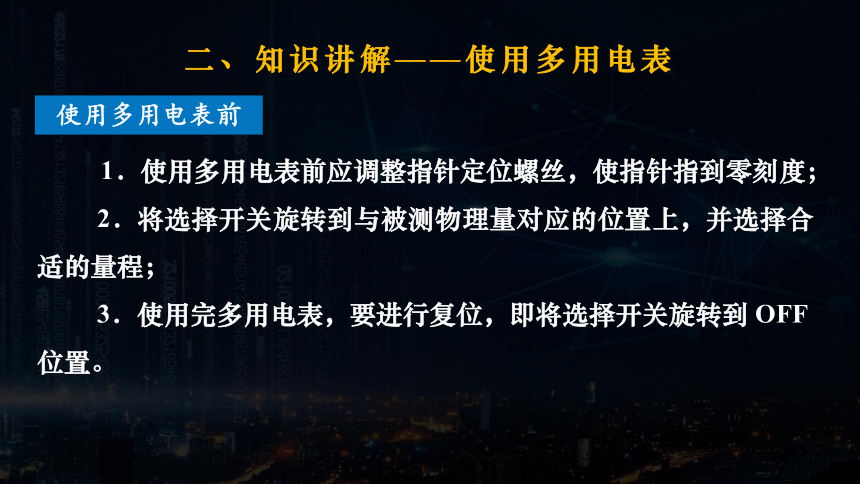

使用多用电表前
1．使用多用电表前应调整指针定位螺丝，使指针指到零刻度；
2．将选择开关旋转到与被测物理量对应的位置上，并选择合适的量程；
3．使用完多用电表，要进行复位，即将选择开关旋转到 OFF 位置。

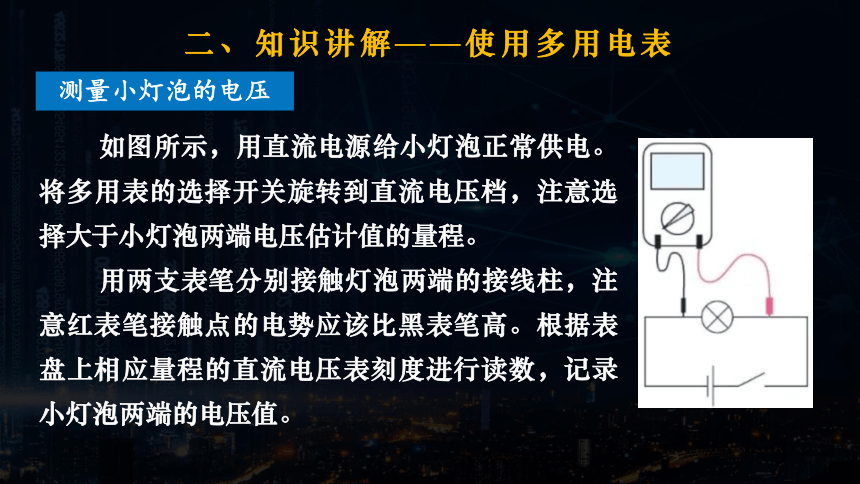

测量小灯泡的电压
二、知识讲解——使用多用电表
　　 如图所示，用直流电源给小灯泡正常供电。将多用表的选择开关旋转到直流电压档，注意选择大于小灯泡两端电压估计值的量程。
　　 用两支表笔分别接触灯泡两端的接线柱，注意红表笔接触点的电势应该比黑表笔高。根据表盘上相应量程的直流电压表刻度进行读数，记录小灯泡两端的电压值。

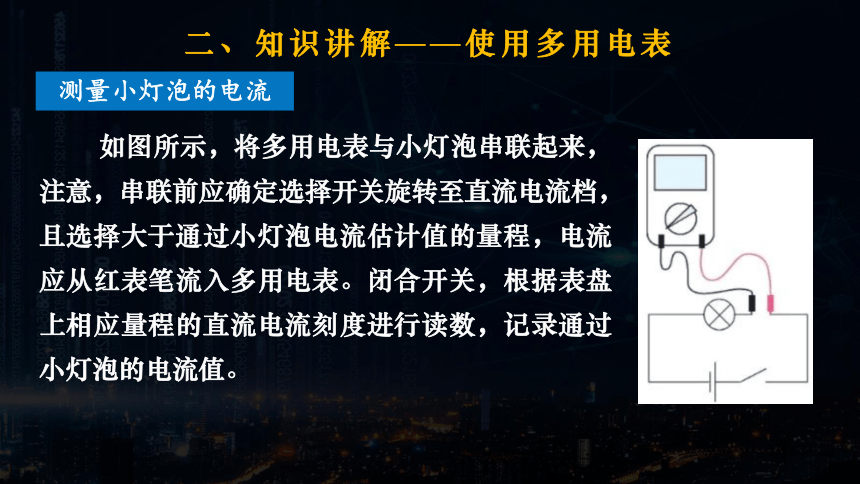

测量小灯泡的电流
二、知识讲解——使用多用电表
　　 如图所示，将多用电表与小灯泡串联起来，注意，串联前应确定选择开关旋转至直流电流档，且选择大于通过小灯泡电流估计值的量程，电流应从红表笔流入多用电表。闭合开关，根据表盘上相应量程的直流电流刻度进行读数，记录通过小灯泡的电流值。
测量电阻
二、知识讲解——使用多用电表
　　如图所示，是多用电表的欧姆档原理图，欧姆档内部有一个电源，电流是从黑表笔流出，经过待测电阻从红表笔流回电表。
A
A
B
R1
　　如图所示，欧姆档的刻度是反向的、不均匀的，左侧电流最小电阻最大且最大为无穷大，左侧刻度密集；右侧电流最大，电阻最小，最小为零，右侧刻度稀疏。
0
5
10
15
Ω
Ω
20
30
40
50
100
200
500
∞
1K
测量电阻
二、知识讲解——使用多用电表
　　测量电阻前，应先观察指针是否在电阻无穷大刻度处，若不在，先进行机械调零；
　　接着进行电阻调零，将红、黑表笔直接接触，旋转欧姆调零旋钮，使指针指在电阻的零刻度线位置，每次换挡都要进行电阻调零。
　　使用多用电表的欧姆档测电阻时，如果指针偏转过大、过小，读数误差都会很大，所以需要先用中等倍率的某个档位试测，然后根据读数大小选择合适的档位，即指针能指到表盘中间区域的档位，再次测量，电阻值为读数乘倍率。
测量二极管的电阻
二、知识讲解——使用多用电表
　　换不同倍率的欧姆档测量同一个二极管的正向电阻，测量值会有很大的不同，这是为什么？
　　同一个多用表不同的倍率，使用的是同一个电池，但是不同的是内阻，相当于电路串联了不同的电流，使得电路中的电流不同。二极管的电阻是随电流变化的，因此读数不同。
数字多用电表
二、知识讲解——使用多用电表
　　如图所示，是一种数字式多用电表。数字式多用电表的测量值以数字形式直接呈现，使用方便。数字式多用电表内都装有电子电路，除了可测电压、电流和电阻外还可测量其他多种物理量。
三、小 结
1．多用电表
2．使用多用表
四、练 习
1．下表是用右图的多用电表进行测量的四次记录，a、b分别为测量时的指针位置。其中有的记录了量程（或倍率）但没有记录读数，有的记录了读数但没有记录量程（或倍率），请你填写表格中的各个空格。
序号 所测 物理量 量程或 倍率 指针 读数
1 直流电压 50 V a
2 直流电流 a 11.3 mA
3 电阻 a 5.0×103 Ω
4 电阻 ×100 b
11.3 V
50 mA
×100
400 Ω
四、练 习
2．用如图所示的多用电表正确测量一个 13.0 Ω 的电阻后，需要测量一个阻值大约是 2 kΩ 左右的电阻。在用红、黑表笔接触这个电阻两端之前，以下哪些操作是必需的？请按操作顺序写出。
A．用螺丝刀调节表盘下中间部位指针的定位螺丝，使表针指向“0”；
B．将红表笔和黑表笔接触；
C．把选择开关旋转到“×1”位置；
D．把选择开关旋转到“×100”位置；
E．调节欧姆调零旋钮使表针指向欧姆零点。
答：D、B、E
四、练 习
3.如图所示为一正在测量中的多用电表表盘。使用时红表笔插入多用电表的正(+)插孔，则：
（1）测电压时，电流从 表笔流入多用电表；测电阻时，电流从 表笔流出多用电表；测电流时，电流从 表笔流入多用电表。
红
黑
红
四、练 习
（2）如果是用直流 10 V 挡测量电压，则读数为 V(保留两位有效数字)。
（3）如果是用“×1”挡测量电阻，则读数为 Ω(保留两位有效数字)。
（4）如果是用直流 5 mA 挡测量电流，则读数为 mA(保留三位有效数字)。
6.6
8.0
3.3
