第4节 焦 耳 定 律
第1课时 电流的热效应
目录
夯实基础
01
能力提升
02
1.下列用电器中利用电流热效应的是（　　）
电动机
B. 电脑
C. 收音机
D. 电热水壶
D
夯实基础
2. 一个阻值为60 Ω的电热丝接在电源上，通过它的电流为2 A，通电1 min所消耗的电能为（　　）
1.44×104 J
B. 7.2×103 J
C. 3.6×103 J
D. 1.2×102 J
A
3. 我国科研人员研发了百米级第二代高温超导带材，使中国跻身该技术领域国际先进行列。假如所有导体都成了常温下的超导体，那么当用电器通电时，下列说法正确的是（ ）
A. 白炽灯仍然能发光 B. 电动机仍能转动
C. 电饭锅仍然能煮饭 D. 电熨斗仍然能熨烫衣服
B

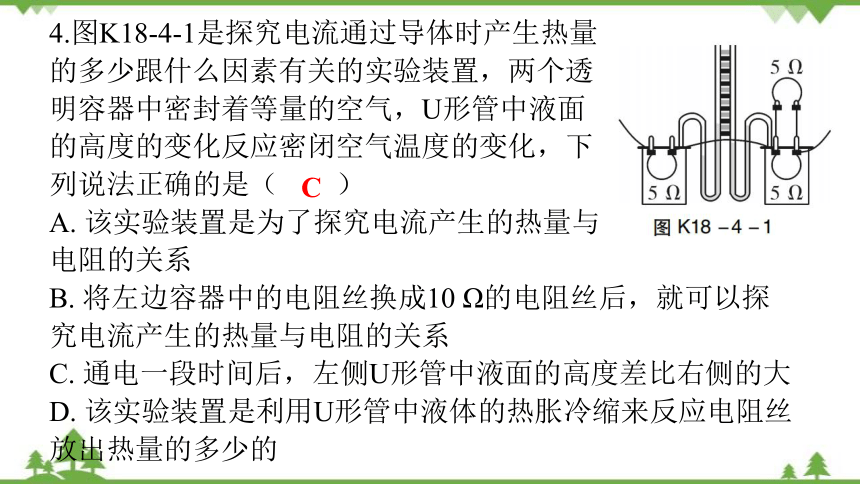

4.图K18-4-1是探究电流通过导体时产生热量
的多少跟什么因素有关的实验装置，两个透
明容器中密封着等量的空气，U形管中液面
的高度的变化反应密闭空气温度的变化，下
列说法正确的是（　　）
A. 该实验装置是为了探究电流产生的热量与
电阻的关系
B. 将左边容器中的电阻丝换成10 Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系
C. 通电一段时间后，左侧U形管中液面的高度差比右侧的大
D. 该实验装置是利用U形管中液体的热胀冷缩来反应电阻丝放出热量的多少的
C
5. 家用电水杯利用了电流的___________________效应。某型号电水杯铭牌标有“220 V 400 W”的字样，它正常工作时，发热元件的阻值为___________________Ω。 正常工作5 min，电水杯消耗的电能为___________________J。
热
121
1.2×105
6. 如图K18-4-2所示，相同的
甲、乙容器中装有质量与初温
都相同的水，图A所示的装置
是用来研究电流通过电阻丝产
生的热量与______的关系，两
电路中电源相同，通电后，A图中____（填“甲”或“乙”）容器内的水先沸腾；B图中____（填“甲”或“乙”）容器内的水先沸腾。
电阻
乙
甲
7. 如图K18-4-3所示，是研究“在相同时间内
电流通过导体产生的热量与_______的关系”
的实验装置。其中电阻丝R甲＝5 Ω，R乙＝10 Ω，
通过电路中的电流为0.5 A，则甲电阻丝在2 min
内消耗的电能是______J。生活中，电炉丝通过导线接到电路里，电炉丝热得发红，而导线却几乎不发热，是因为电炉丝的_______比导线大得多。
电阻
150
电阻
8.用如图K18-4-4所示的实验装置探究“电流通过导体产生的热量与电阻的关系”。
图K18-4-4
（1）实验中通过观察____________________来比较电流产生的热量的多少。
（2）为了便于比较两种电阻丝通过电流后产生热量的多少，甲、乙两瓶中要装入____________________、____________的同种液体。
（3）为达到实验目的，选用的两电阻丝的阻值不能_______。
两支温度计示数变化
质量相同
初温相同
相同
（4）实验结论是____________________________ __________________________________________ 。
（5）若将该实验装置中的电阻丝换成相同的电阻丝，还可以研究通电时间一定时导体产生的热量与 ___________的关系。
在电流、通电时间一定时，
电流大小
电阻越大，产生的热量越多
能力提升
9.为探究“电流通过导体产生
的热量跟哪些因素有关”，小
成设计了如图K18-4-5所示的实
验电路。烧瓶中盛有质量相同
的煤油，闭合开关S1、S2，用
电阻丝（其中R甲=R丙＜R乙）给
煤油加热相同时间，观察并记
录烧瓶中温度计示数的变化情况。
电阻
（1）比较烧瓶甲和烧瓶乙中温度计示数的变化，研究电热与_____________的关系。
（2）比较烧瓶甲和烧瓶丙中温度计示数的变化，研究电热与_____________的关系。
电流
（3）小成对此实验装置稍做改装，用改装后的装置测量未知液体比热容。测量时，分别在两烧瓶中装入水和待测液体，闭合开关，一段时间后分别用温度计测出水和待测液体升高的温度Δt水和Δt，在忽略热损失的情况下，则待测液体的比热容c= ,小成对此实验装置做出的改装是_____________________________________
____________。为了得出待测液体比热容的表达式c= ，实验中还需要增加一种测量仪器，说出该仪器名称和作用:__________
_____________________________。
去掉烧瓶乙，烧瓶甲与烧瓶丙串联，
天平 ;用天
闭合开关S2
平称量等质量的水和待测液体
10. “西电东送”是将我国西部发电车发出的电输送到我国东部，发电厂输出的电功率是一定的，它决定于发电机组的发电能力。根据P＝UI中发电机的功率不变效应，若提高输电线路中的电压U，那么线路中的电流I一定会减小，反之亦然。输电线路的电能损耗主要是输电线电流热效应，输电线损失的热功率P＝I2R，所以采用输电线的电阻要尽量小。如果线路中电流降低到原来的 ，那么线路中损失的热功率就减少为原来的 ，因此提高电压可以很有效地降低输电线路中的热功率损失。设发电厂的输出功率P0＝1.1×108 W，输电线路上的总电阻为10 Ω。
（1）若采用110 kV的高压输送电能，输电线路的电流I1＝_____A，输电线路损失的热功率P1＝_______W，其与发电厂输出电功率P0之比P1 ∶ P0 ＝_______。
（2）若采用1 100 k V超高压输送电能，输电线路损失的热功率P2＝________W，其与高压输送电能损失的热功率P1之比P2 ∶ P1 ＝________。所以采用超高压远距离输电可以大大降低输电线路的热功率损失。
（3） 若想使输电线路中的热功率损耗为零，还可以采用________做为输电线材料。
1 000
1×107
1∶11
1×105
1∶100
超导材料
