北师大版物理八年级下册 6.1 透镜 课件(共36张PPT)

(共36张PPT)
放大镜上的
透镜

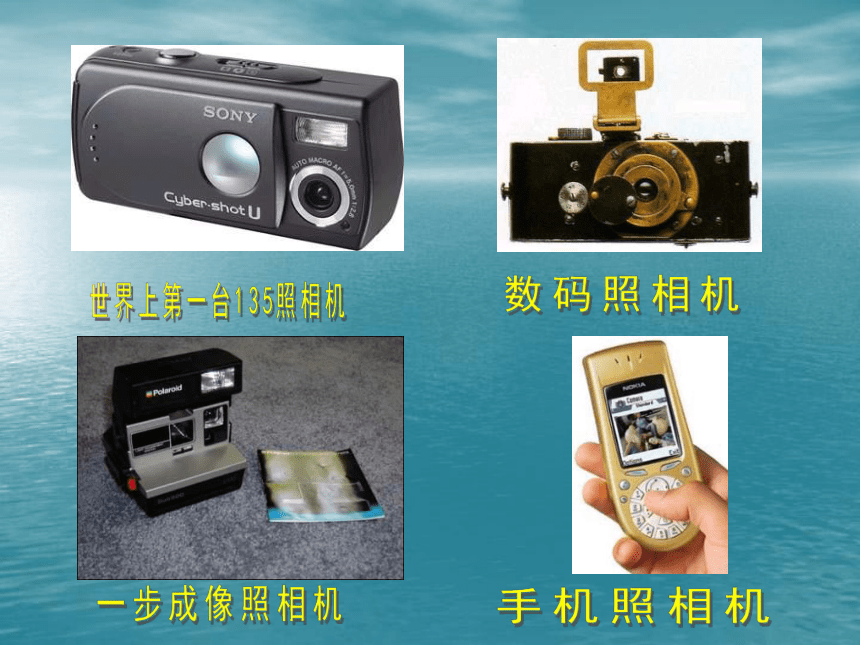

透镜在日常生活中的应用
中间厚边缘薄的透镜
中间薄边缘厚的透镜
凸透镜
凹透镜
外形特征：
外形特征：
一、凸透镜和凹透镜
属于凸透镜的是：
属于凹透镜的是：
A 、C、D
B 、E 、F
识别下列透镜，并归类：
A
B
C
D
E
F
Ｇ
凸透镜的示意图
C1
C2
主光轴
光心(O)
凹透镜的示意图
C2
C1
主光轴
光心(O)
通过光心的光，传播方向不变
主光轴
光心(O)
C2
C1
C2
C1
光心(O)
主光轴
通过透镜光心的光线
结论：通过光心的光线传播方向不改变。
试猜想光线通过透镜后会有什么现象？
二、探究：透镜对光的作用
1、凸透镜对光线起会聚作用，因此凸透镜也叫会聚透镜。
凸透镜
凸透镜对光线的作用
F
焦点
平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，这个点叫做凸透镜的焦点（F）。
凸透镜对光线的作用
F
焦点
F
焦点
平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，这个点叫做凸透镜的焦点（F）。
凸透镜有两个焦点。
焦距f
焦距f
焦点到凸透镜光心的距离叫做焦距( f )。
2、凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。
凹透镜
凹透镜对光线的作用
凹透镜有两个虚焦点
F
焦点
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
三、透镜对光的作用
凸透镜对光有会聚作用
凹透镜对光有发散作用
焦点 F
焦距 f
三棱镜对光线的作用
通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。
F
凸透镜是三棱镜的组合
F
凹透镜是三棱镜的组合
如何测凸透镜的焦距
平行光会聚法测焦距:将凸透镜正对着太阳光，在透镜的另一侧放张白纸，改变透镜和白纸间的距离，直到在白纸上找到一个最小最亮的光斑，用刻度尺量出光斑到透镜的距离即为焦距
正对着
最小最亮的光斑
*凸透镜焦距的测量
-------平行光聚焦法
1、拿一个凸透镜正对着太阳光，再把一张
纸放在另一侧，改变透镜与纸的距离，直到
纸上的光斑变得最小、最亮的位置。
2、测量这个最小、最亮的光斑到凸透镜光心的距离，这个距离就是透镜的焦距f
F
F
F
F
1、 通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。
四、三条特殊光线
三．怎样辨别凸透镜和凹透镜。
根据凸透镜和凹透镜的区别，容易想到三种方法，即“一摸二看三照”：
一是从这两种透镜的外形特征着眼，通过比较透镜中央和边缘的厚薄加以辨别(即用“摸”的方法)；
二是从透镜的成像特点着眼，通过透镜去观察近处物体(如书上的文字)，看它是成正立、放大的像，还是正立、缩小的像，从而加以辨别(即用“看”的方法)；
三是从透镜对光线的作用人手加以辨别，看它能否使平行光(太阳光)会聚在一点加以辨别(即用“照”的方法)
一、透镜的分类：
　三、关于透镜的概念：
凸透镜和凹透镜
二、透镜对光线的作用：
1、凸透镜对光起会聚作用
2、凹透镜对光起发散作用
1、主 光 轴
---通过两个球面球心的直线叫做透镜的主光轴。
2、光 心(O)
---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。
3、焦 点( F)
---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。
4、焦 距( f )
---焦点到光心的距离叫焦距。
本课小节
1、 通过光心的光线传播方向不改变。
2、平行于主光轴的光线经凸透镜折射后通 过 焦点；经凹透镜折射后发散，发散光线的反向延长线通过异侧虚焦点。
3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。
四、透镜对三条特殊光线的作用：
公元前2世纪，人们用冰凸透镜向日取火
知识拓展：古人怎样利用冰来取火呢？
课堂练习
　　1、透镜是利用光的　　　规律制成的，透镜有两类：一类是中间比边缘厚的透镜叫做　　　　　　，如　　　　　镜片；另一类是中间比边缘薄的透镜叫　　　　　　，如　　　　　　镜片。
　　2、光心大致在透镜中心处，通过光心和球面球心的直线叫做透镜的　　　　　　。
　　3、凸透镜对光有　　　　作用，凹透镜对光有　　　　作用。
　　4、平行光通过凸透镜，将会聚到主光轴上的一点，这个点称为凸透镜的　　　　，
　　　　到光心的距离叫做　　　　，一个透镜有两个　　　　　。
5、完成光路图：
6．你能说出三种辨别近视眼镜和老花眼镜的方法吗？
（1）_____________________________________
（2）_______________________________________
（3）_______________________________________
7、小明想利用凸透镜使小灯泡发出的光线变成平行光，他应该把小灯泡放在凸透镜的 上。
用手摸
用太阳照
看成像
焦点
8、下列说法中正确的是 ( )
A．通过凸透镜的光线都要会聚在焦点上
B．凸透镜只对平行光线有会聚作用
C．凸透镜有焦点，凹透镜没有焦点
D．通过透镜中心的光线传播方向不变
9．烈日下，小明和几个同学到海滩游玩、烧烤，等到点火时，却发现忘记带火柴了，他们几个人的行李包中只有绳子、玻璃、放大镜、镜子、纸等物品，请你帮他们想一想，可选用哪些器材，采取什么方法取火，并简述这样做的理由。
D
探究性学习
　　在北极进行探索的工作人员丢失了火
种，请你为在冰天雪地中工作的探险人员想
想办法获得火种，替他们解决后顾之忧。
