微专题9 电表分析

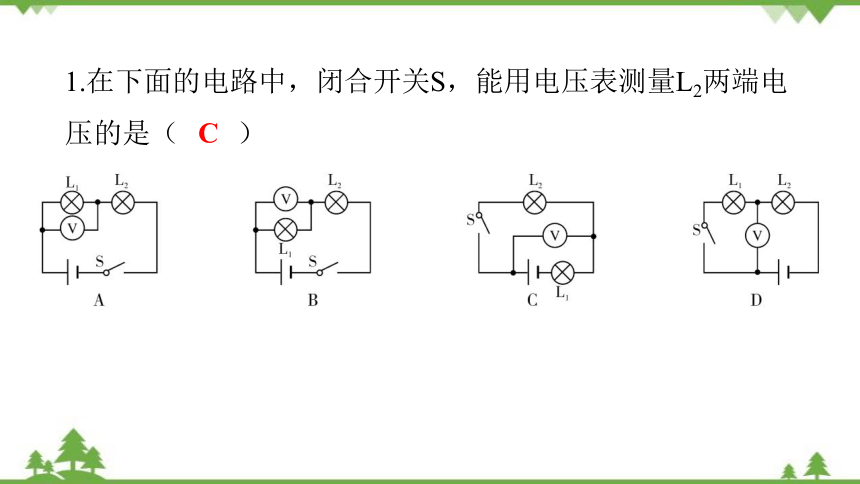

1.在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（　　）
C
2.在如图W9-1所示的电路连接中，下列说法正确的是（　　）
A．灯泡L1和L2并联，电压表测
量的是电源电压
B．灯泡L1和L2并联，电流表测
的是L1支路的电流
C．灯泡L1和L2串联，电压表测
的是L2的电压
D．灯泡L1和L2串联，电压表测的是L1的电压
D

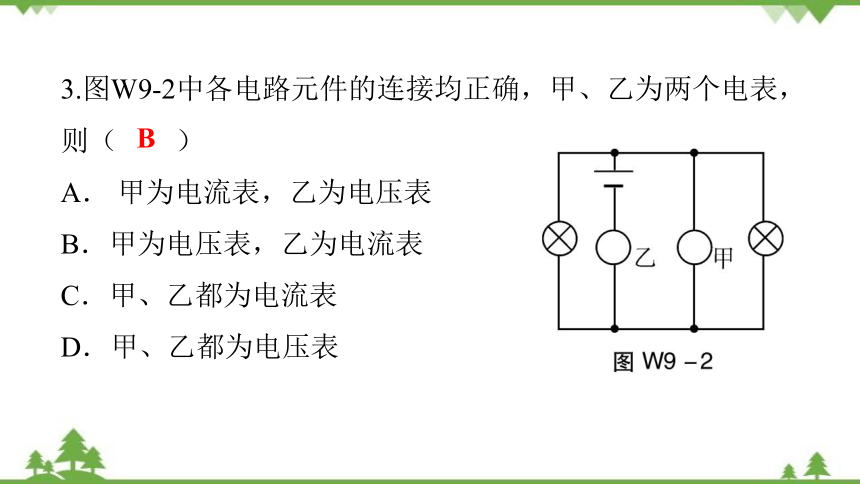

3.图W9-2中各电路元件的连接均正确，甲、乙为两个电表，则（　　）
A． 甲为电流表，乙为电压表
B．甲为电压表，乙为电流表
C．甲、乙都为电流表
D．甲、乙都为电压表
B
4. 如图W9-3所示的电路中，甲、乙是连接在电路中的两只电学仪表，闭合开关S后，灯L1、L2均正常发光，则（ ）
甲是电流表，乙是电压表，灯L1和L2串联
B. 甲是电流表，乙是电压表，灯L1和L2并联
C. 甲是电压表，乙是电流表，灯L1和L2串联
D. 甲是电压表，乙是电流表，灯L1和L2并联
D
5. 如图W9-4所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（ ）
A. 若①②为电流表，③为电压表，两灯都亮
B. 若①②为电压表，③为电流表，两灯都亮
C. 若①③为电压表，②为电流表，两灯串联
都不亮
D. 若①③为电流表，②为电压表，两灯并联都亮
D
6.某同学连接的电路如图W9-5所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为____________________，L2两端的电压为_______。
4 V
2 V
7. 如图W9-6所示，闭合开关S，要使R1、R2并联，请在A、B圆圈内填出电压表“V”或电流表“A”，并标出两表的“+”“-”接线柱。
如答图W9-1所示。
