人教版 初中物理九年级全册 第十七章欧姆定律第4节欧姆定律在串、并联电路中的应用 习题课件(共16张PPT)

(共16张PPT)
第十七章 欧姆定律
第4节 欧姆定律在串、并联电路中的应用

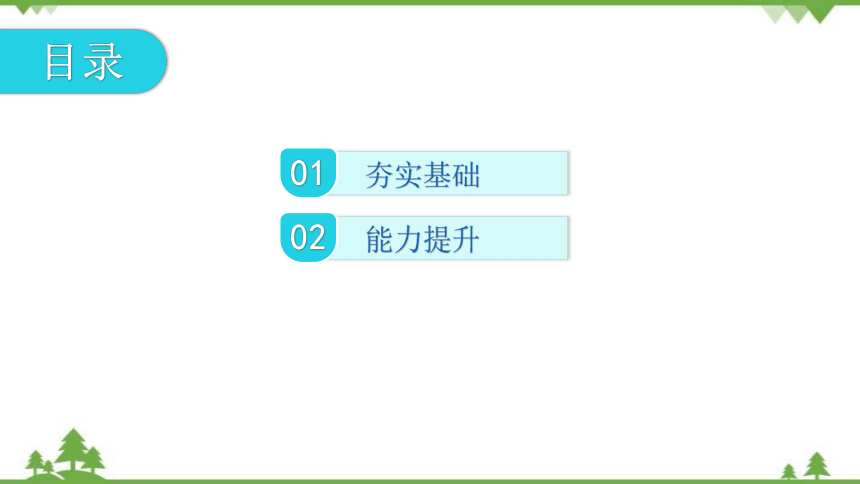

目录
夯实基础
01
能力提升
02

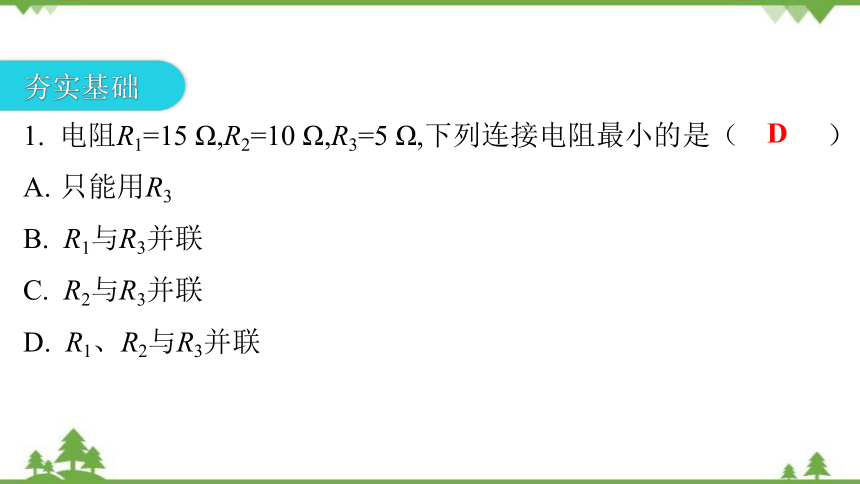

1. 电阻R1=15 Ω,R2=10 Ω,R3=5 Ω,下列连接电阻最小的是（ ）
只能用R3
B. R1与R3并联
C. R2与R3并联
D. R1、R2与R3并联
D
夯实基础
2. 有两个电阻，其中R1＝6 Ω，R2＝3 Ω，将它们串联后的总电阻是（ ）
9 Ω
B. 6 Ω
C. 3 Ω
D. 2 Ω
A
3. 如图K17-4-1所示，R1＝5 Ω，R2＝10 Ω，闭合开关，电流表示数为0.2 A，下列计算结果正确的是（ ）
A. R1两端电压为2 V
B. R2两端电压为1 V
C. 电源两端电压为3 V
D. 电路总电阻为20 Ω
C

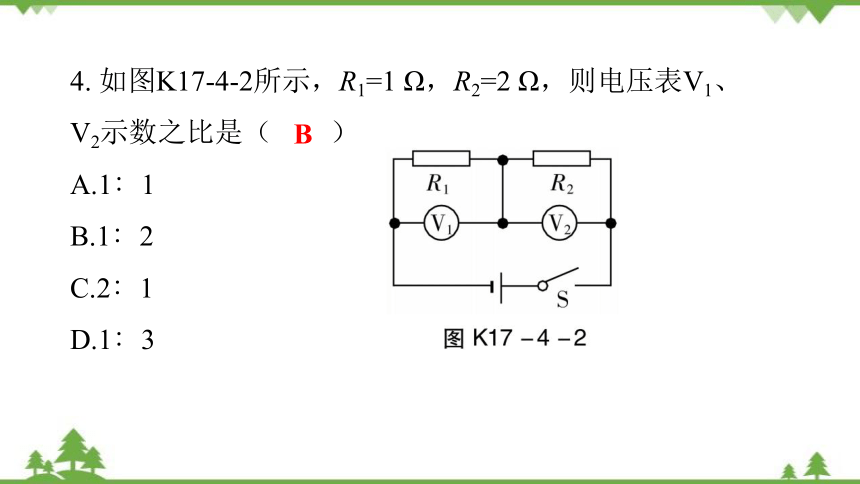

4. 如图K17-4-2所示，R1=1 Ω，R2=2 Ω，则电压表V1、V2示数之比是（　　）
A.1∶1
B.1∶2
C.2∶1
D.1∶3
B

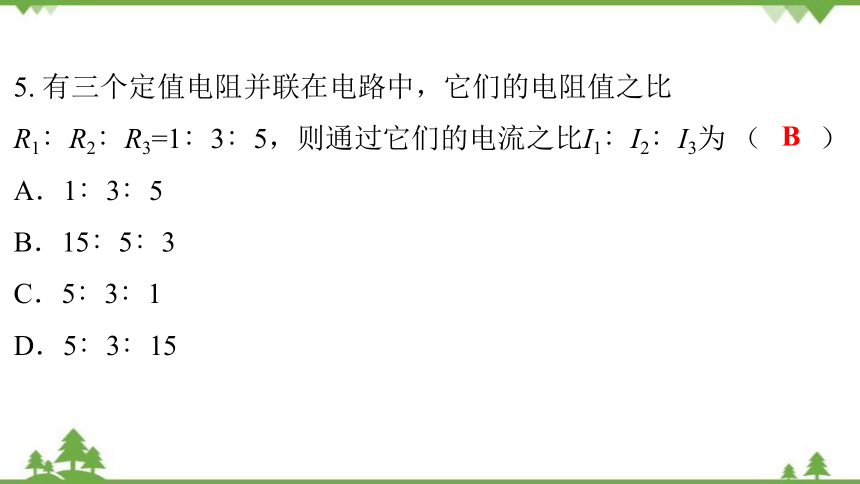

5. 有三个定值电阻并联在电路中，它们的电阻值之比R1∶R2∶R3=1∶3∶5，则通过它们的电流之比I1∶I2∶I3为 （　　）
A．1∶3∶5
B．15∶5∶3
C．5∶3∶1
D．5∶3∶15
B
6.如果把4 Ω和6 Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为1.2 A，如果再把它们并联在同一电路中，则干路的电流应为（　　）
A．2 A
B．3 A
C．4 A
D．5 A
D
7.下列几组电阻并联后，等效阻值最小的一组是（　　）
A． 30 Ω和15 Ω
B． 20 Ω和25 Ω
C． 10 Ω和35 Ω
D． 5 Ω和40 Ω
D
8. （2020西藏）如图K17-4-3所示，开关闭合后，电压表V1的示数为2 V，电压表V2的示数为5 V，则R1∶R2等于（　　）
2∶5
5∶2
3∶2
D. 2∶3
D
9. （2020鄂州）如图K17-4-4所示电路中，电源电压为4.5 V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5 V，忽略温度对灯丝电阻的影响，则（　　）
L2两端的电压为1.5 V
B. L1两端的电压为1.5 V
L1与L2的灯丝电阻之比为2∶1
D. 通过L1与L2的电流之比为1∶2
B
10. （2020青海）如图K17-4-5所示，灯泡L1、L2的电阻分别为20 Ω和30 Ω闭合开关S，通过灯泡L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则下列正确的是（　　）
A. I1∶I2=2∶3，U1∶U2=1∶1
B. I1∶I2=3∶2，U1∶U2=1∶1
C. I1∶I2=1∶1，U1∶U2=2∶3
D. I1∶I2=1∶1，U1∶U2=3∶2
B
11. （2020荆门）将电阻R和灯泡L接在图K17-4-6甲所示的电路中，电源电压保持不变。图K17-4-6乙为电阻R和灯泡L的I-U图象。闭合开关S，电流表示数为0.3 A，则电源电压和电阻R的大小分别是（　　）
8 V、6.67 Ω
12 V、20 Ω
8 V、20 Ω
D. 12 V、10 Ω
C
12. （2020吉林）如图K17-4-7所示，电源电压不变， R2的电阻为20 Ω。闭合开关S后，电压表的示数为2 V，电流表的示数为0.2 A。 求：
（1） R1的电阻。
（2）电源电压。
解：（1）由图可知，R1与R2串联，
由I= 得，R1的电阻值R1= = =10 Ω。
（2）由I= 得，R2两端电压U2=IR2=0.2 A×20 Ω=4 V
所以电源电压U=U1+U2=2 V+4 V=6 V。
答：（略）
能力提升
13. 如图K17-4-8所示，电源电压不变，开关S闭合，当滑动变阻器滑片P向右移动时，下列判断正确的是（ ）
A. 电流表的示数变大，电压表V1的示数变小，
V2的示数不变
B. 电流表的示数变大，电压表V1的示数变小，
V2的示数变大
C. 电流表的示数变小，电压表V1的示数变大，V2的示数变小
D. 电流表的示数变大，电压表V1的示数不变，V2的示数变小
B
14.如图K17-4-9甲的电路
中，电源电压恒为6 V，
滑动变阻器铭牌上标有
“50 Ω 0.5 A”字样，如
图K17-4-9乙为R1的I-U图
象， R1的阻值为____Ω，当电路中的电流为0.2 A时，滑动变阻器R2接入电路的阻值为____Ω，为了不损坏滑动变阻器R2 ，接入电路的阻值应不小于____Ω。
10
20
2
