第二十一章水平测试
（时间:80分钟 满分:100分）
D

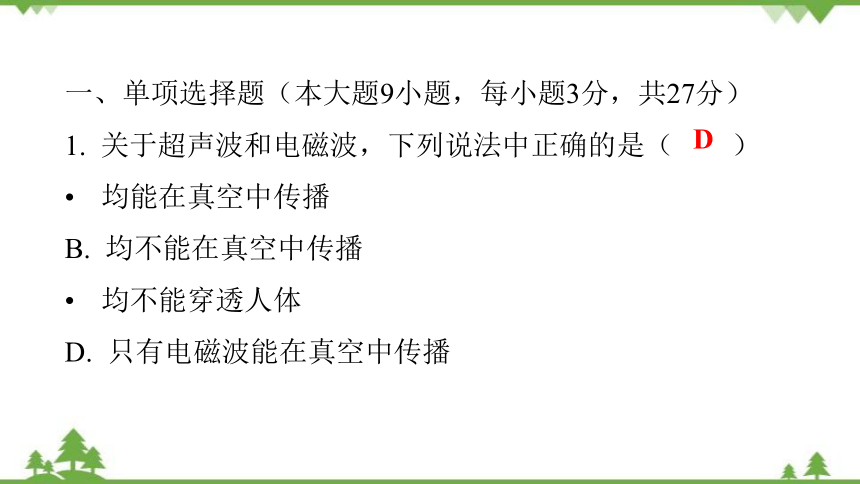

一、单项选择题（本大题9小题，每小题3分，共27分）
1. 关于超声波和电磁波，下列说法中正确的是（　　）
均能在真空中传播
B. 均不能在真空中传播
均不能穿透人体
D. 只有电磁波能在真空中传播
D

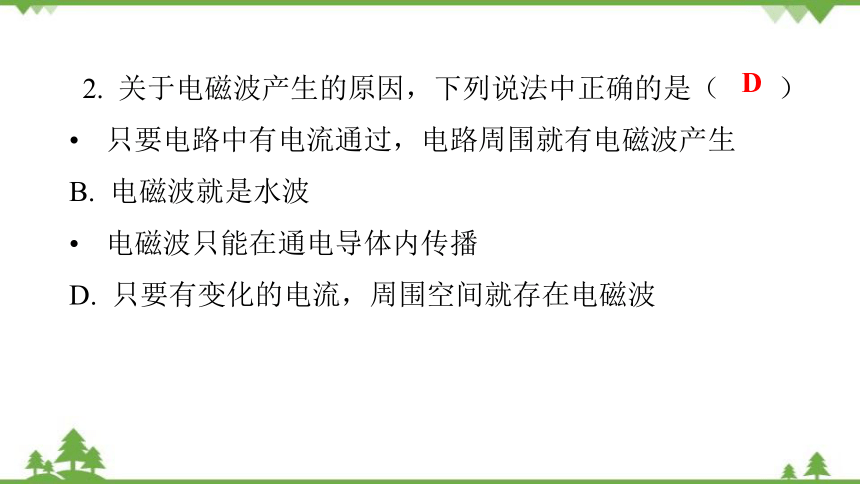

2. 关于电磁波产生的原因，下列说法中正确的是（　　）
只要电路中有电流通过，电路周围就有电磁波产生
B. 电磁波就是水波
电磁波只能在通电导体内传播
D. 只要有变化的电流，周围空间就存在电磁波
C

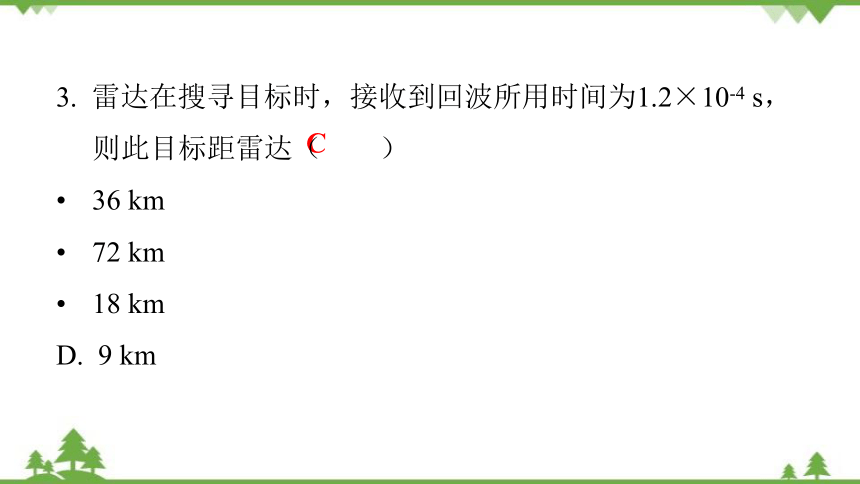

3. 雷达在搜寻目标时，接收到回波所用时间为1.2×10-4 s，则此目标距雷达（　　）
36 km
72 km
18 km
D. 9 km
A

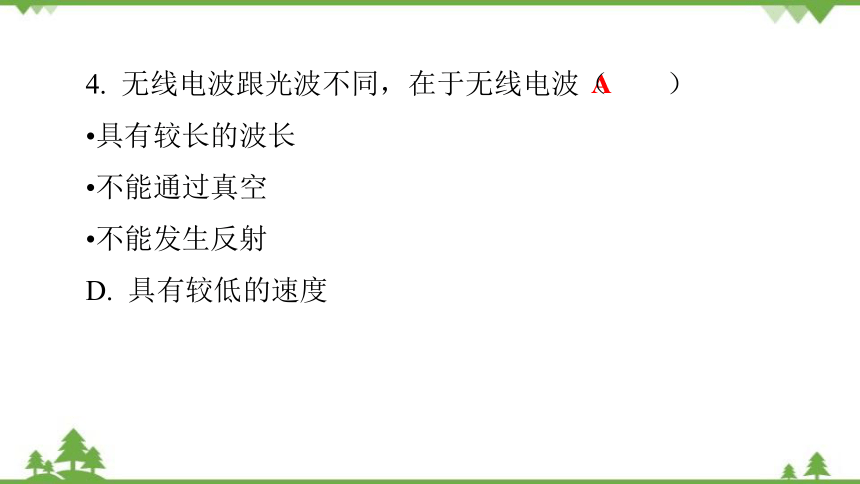

4. 无线电波跟光波不同，在于无线电波（　　）
具有较长的波长
不能通过真空
不能发生反射
D. 具有较低的速度
C

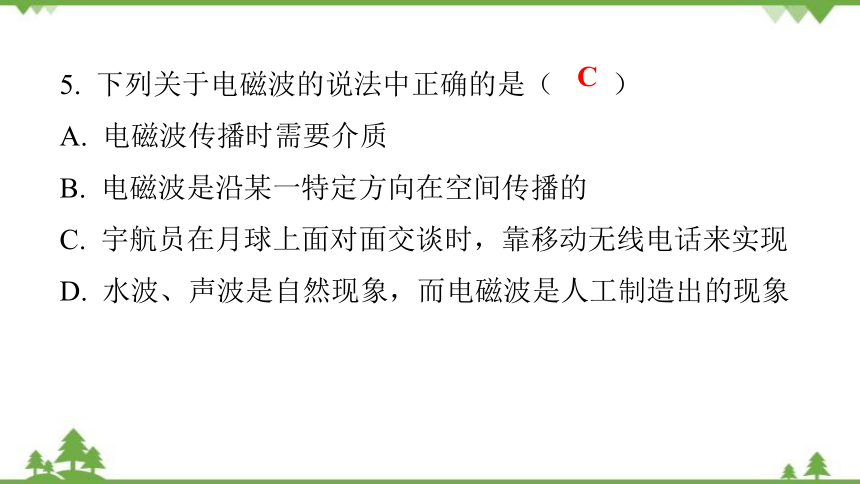

5. 下列关于电磁波的说法中正确的是（　　）
A. 电磁波传播时需要介质
B. 电磁波是沿某一特定方向在空间传播的
C. 宇航员在月球上面对面交谈时，靠移动无线电话来实现
D. 水波、声波是自然现象，而电磁波是人工制造出的现象

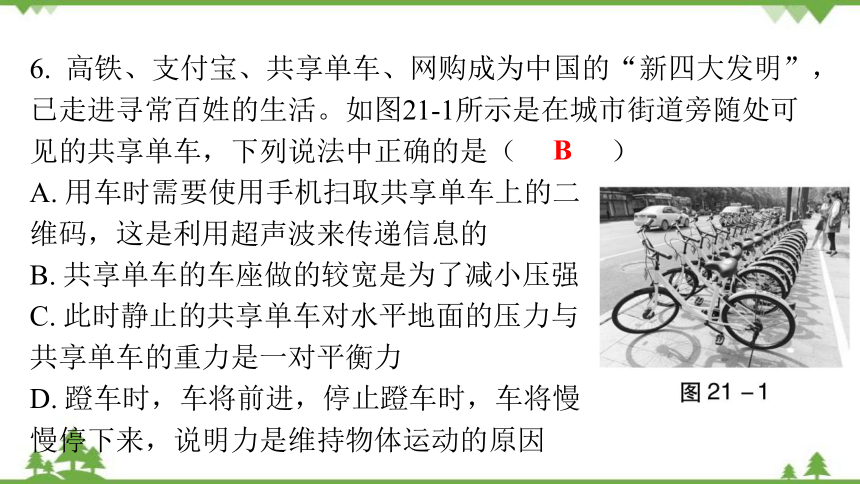

6. 高铁、支付宝、共享单车、网购成为中国的“新四大发明”，已走进寻常百姓的生活。如图21-1所示是在城市街道旁随处可见的共享单车，下列说法中正确的是（ ）
A. 用车时需要使用手机扫取共享单车上的二
维码，这是利用超声波来传递信息的
B. 共享单车的车座做的较宽是为了减小压强
C. 此时静止的共享单车对水平地面的压力与
共享单车的重力是一对平衡力
D. 蹬车时，车将前进，停止蹬车时，车将慢
慢停下来，说明力是维持物体运动的原因
B

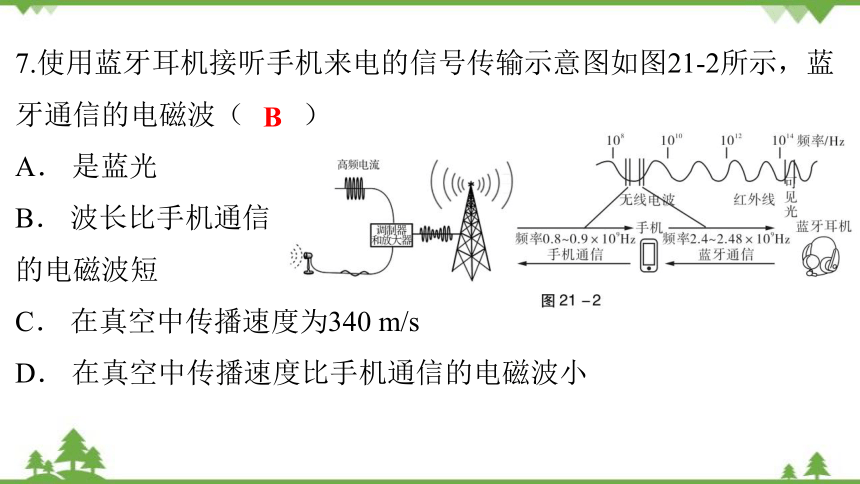

7.使用蓝牙耳机接听手机来电的信号传输示意图如图21-2所示，蓝牙通信的电磁波（　　）
A． 是蓝光
B． 波长比手机通信
的电磁波短
C． 在真空中传播速度为340 m/s
D． 在真空中传播速度比手机通信的电磁波小
B

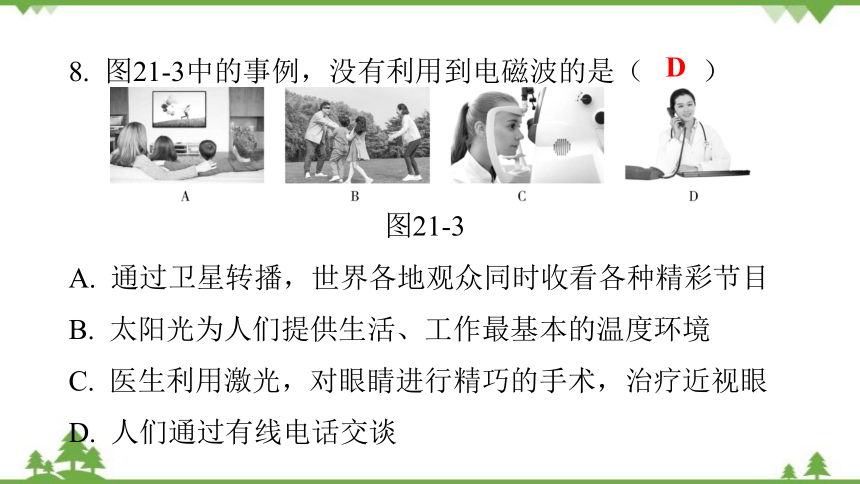

8. 图21-3中的事例，没有利用到电磁波的是（　　）
图21-3
A. 通过卫星转播，世界各地观众同时收看各种精彩节目
B. 太阳光为人们提供生活、工作最基本的温度环境
C. 医生利用激光，对眼睛进行精巧的手术，治疗近视眼
D. 人们通过有线电话交谈
D

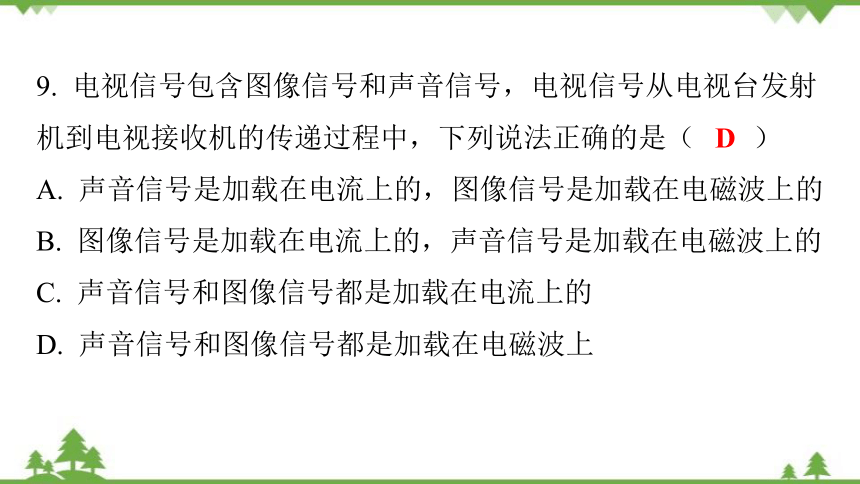

9. 电视信号包含图像信号和声音信号，电视信号从电视台发射机到电视接收机的传递过程中，下列说法正确的是（　　）
A. 声音信号是加载在电流上的，图像信号是加载在电磁波上的
B. 图像信号是加载在电流上的，声音信号是加载在电磁波上的
C. 声音信号和图像信号都是加载在电流上的
D. 声音信号和图像信号都是加载在电磁波上
D

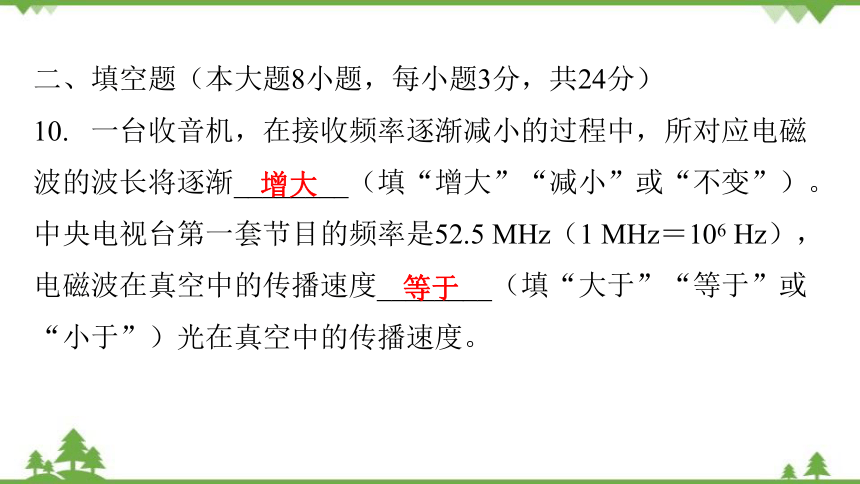

二、填空题（本大题8小题，每小题3分，共24分）
10. 一台收音机，在接收频率逐渐减小的过程中，所对应电磁波的波长将逐渐________（填“增大”“减小”或“不变”）。 中央电视台第一套节目的频率是52.5 MHz（1 MHz＝106 Hz），电磁波在真空中的传播速度________（填“大于”“等于”或“小于”）光在真空中的传播速度。
增大
等于

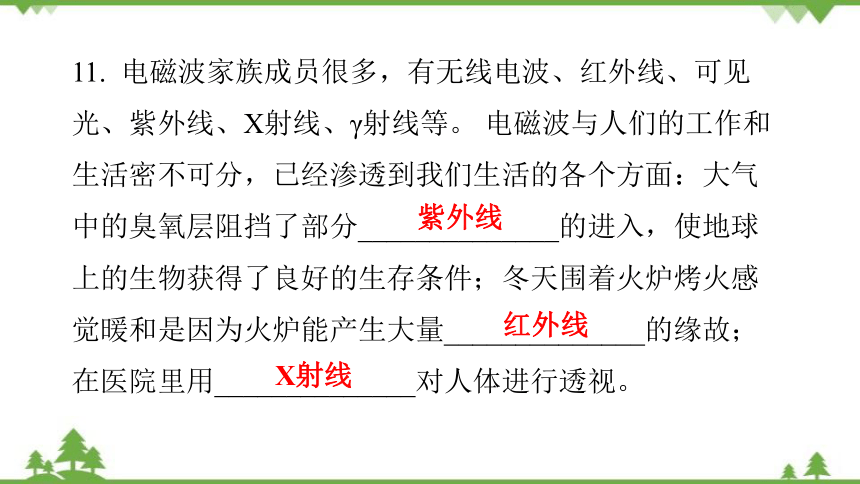

11. 电磁波家族成员很多，有无线电波、红外线、可见光、紫外线、X射线、γ射线等。 电磁波与人们的工作和生活密不可分，已经渗透到我们生活的各个方面：大气中的臭氧层阻挡了部分______________的进入，使地球上的生物获得了良好的生存条件；冬天围着火炉烤火感觉暖和是因为火炉能产生大量______________的缘故；在医院里用______________对人体进行透视。
紫外线
红外线
X射线
12. 人们的生活已经离不开现代通信，现代通信可分为微波通信、______________、______________ 和______________。
卫星通信
网络通信
光纤通信
13. 如图21-4所示是太阳能充电宝同时为两部手机充电的情景。充电时，手机中的锂电池相当于电路中的______________（填“电源”或“用电器”），两部手机在电路中的连接方式为______________联。
图21-4
用电器
并
14. 手机是利用______________传递信号的，废旧的手机电池______________（填“能”或“不能”）随意乱丢，否则会严重破坏生态环境。我国的“北斗”卫星定位系统属于______________通信。
15. 无线电广播和电视的通信中，发射器是_________，接收器分别是______________机和______________机。
电磁波
不能
卫星
发射天线
电视
收音
16.手机传递信息的电磁波频率有f1=900 MHz和f2=1800 MHz，与这两个频率相对应的电磁波波长及波速分别是λ1、v1和λ2、v2，则λ1 ______________ λ2 ， v1 _______ v2 ；（以上两空均填“＞”“=”或“＜”）除手机外，人们还发明了许多利用电磁波来传递信息的设备，如______________。
>
=
电视塔
17. 澳大利亚莫纳什大学的研究团队正在开发一种不需要正常视觉系统的“仿生”眼球。 如图21-5所示，这一技术由一系列镜片和电极组成，包含摄像头、眼球运动传感器、数字处理系统，以及无线发送设备。通过眼球追踪技术，这些摄像头的移动与常人眼球类似，即_________（填“凸透镜”
或“凹透镜”），所成的像是____（填
“实”或“虚”）像，而后通过_______
传递信息，产生粗略的图像传入大脑。
凸透镜
实
电磁波
三、实验题（本大题2小题，共17分）
18. （7分）探究“电磁波的存在”的实验。
打开收音机的开关，转动选台的旋钮，调到一个没有电台的地方，使收音机收不到电台的广播，然后开大音量。 让电池的负极与一把锉良好接触，正极连接一根导线。（如图21-6）
（1） 拿着导线头，让它与锉接触，并在锉面上滑动，这时收音机会有什么现象发生？你能解释吗？
（2）你能列举出日常生活中类似的现象吗？
收音机会发出“咔咔嚓嚓”的声音，
这是因为导线头在锉面上滑动时，
产生了变化的电流，向空中激起了电磁波。
雷电时，打开收音机也会听到“喀喀”声。
19. （10分）小明同学在探究“电磁波的特性”的实验过程中，他进行了如下实验：
（1）他先将手机放在玻璃罩中，用抽气机抽去玻璃罩中的空气。打电话呼叫玻璃罩内的手机，手机____________（填“能”或“不能”）接收到呼叫信号，这证明_____________________。
电磁波能在真空中传播
能
（2）他又将手机放在金属容器（如饼干筒）中，打电话呼叫容器中的手机。这时手机______________（填“能”或“不能”）接收到呼叫信号，然后再将手机放在塑料容器或纸容器中，再打电话呼叫容器中的手机，这时手机______________（填“能”或“不能”）接收到呼叫信号。这说明_________________________。
不能
金属容器能屏蔽电磁波
能
（3）根据以上探究活动，你能否解释在建筑物或电梯中，手机有时会接收不到信号或信号较弱的原因
因为建筑物是钢筋结构，电梯相当于金属容器，它们对电磁波有屏蔽作用。
四、计算题（本大题2小题，共14分）
20. （8分）如图21-7是一种建在太空的太阳能电站向地球上固定区域供电的示意图。 在太阳能收集板上铺设太阳能电池。通过光电转换把太阳能转换成电能。再经微
波转换器将电流转换成微波。并通过天
线将电能以微波的形式向地面发送。地
面接收站通过天线把微波能还原成电能。
（1） 如果太阳能电池的硅片能提供的电能为12 kW／m2,巨大的太阳能收集板的总面积为5×106 m。则太阳能电站的发电能力是多少千瓦
（2） 利用微波传输电能，实现了“无缆输电”，输电效率可达80%。 若微波输电采用的频率是2 400 MHz。求微波的波长及地面接收站接收到的电能。
答案：（1）6×107 kW（2）0.125 m和4.8×107 kW
21．（6分）图21-8所示为
太阳能热水器的原理图。太
阳光透过透明罩照射在黑色
吸热板上，太阳能转化为内
能，使水管中的冷水变热。
如果每分钟能使0.6 kg的水
温升高40 ℃，求这个太阳
能热水器的功率。
解：1 min水吸收的热能
W=Q=cmΔt=4.2×103 J/（kg·℃）×0.6 kg×40 ℃=1.008×105 J，
太阳能热水器的功率P= = =1.68×103 W。
答：（略）
五、综合能力题（本大题3小题，共18分）
22. （6分）无人驾驶飞机简称无人机,无人机的飞行控制系统简称飞控。无人机悬停还是飞行、向哪个方向飞行、上升还是下降等飞行指令都由飞控下达,飞控主要由感知飞行姿态的陀螺仪、GPS定位模块、超声波传感器等各种功能的传感器及控制电路组成。
（1）GPS定位模块利用______________传递信息,它在真空中的传播速度为______________ m/s。
（2）超声波传感器可探测无人机在飞行时遇到的障碍物,这是因为超声波具有______________________的特点。
电磁波
3×108
方向性好、穿透力强
（3）某无人机由输出电压14. 8 V、容量10 000 mA·h的电池提供飞行能量,该电池最多可提供______________kW·h的电能,若这些电能的80%用于飞行,当飞行功率为200 W时,最长飞行时间为______________ h。
0.148
0.592
23. （6分）阅读下列短文，回答问题。
微波炉
1947年，第一台微波炉问世，微波炉是用微波来煮饭烧菜的。 微波是一种电磁波，这种电磁波的能量不仅比通常的无线电波大得多，而且还很有“个性”，微波一碰到金属就发生反射，金属根本没有办法吸收或传导它；但微波可以穿过玻璃、陶瓷、塑料等绝缘材料，且不会消耗能量；而含有水分的食物，微波不但能透过，其能量也会被吸收。微波炉正是利用微波的这些特性制作的。 微波炉的外壳用不锈钢等金属材料制成，可以阻挡微波从炉内逃出，避免影响人们的身体健康。装食物的容器则用绝缘材料制成。微波能穿透食物，并使食物中的水分子也随之运动，剧烈的运动产生了大量的热能，于是食物“煮”熟了。 这就是微波炉加热的原理。
（1） 通过短文的阅读，在微波炉中应选用下列哪种容器来加热饭菜？______________（填字母）。
不锈钢盆子
B. 铁盆子
C. 玻璃盆子
D. 铜制盆子
C
（2）从阅读短文可知微波______________（填“具有”或“不具有”）能量。
（3）为安全使用微波炉应选用______________孔插座。
（4）微波炉的外壳为什么用不锈钢等金属材料制成？______________。
具有
三
防止微波泄漏
24. （6分）阅读下列短文，回答问题。
微 波 通 信
电磁波可以用来传递信息，通常用于广播、电视等通信。微波是电磁波家族中的一员，它的性质比中波和短波更接近光波。信息理论表明，作为载体的电磁波，与中波和短波相比，微波在相同的时间内可以传输更多的信息。
用微波传递信息时，必须每隔50 km
左右就要建设一个微波中继站，如图21-9
甲所示。 信号传递的距离越远，需要的
中继站越多。 在雪山上、大洋中，根本
无法建设中继站，所以人类用地球同步
通信卫星做微波通信的中继站来进行通
信，如图21-9乙所示，在地球的周围均匀地配置Ⅰ、Ⅱ、Ⅲ三颗同步通信卫星作为太空微波中继站，可使地球上任意两点间保持通信，接收地面站传来的电信号，经过处理后，再发送到另一个或几个地面站。现在通过卫星电视，某地举行体育赛事，其他地方的人几乎可以立刻看到现场的画面。
图21-9
（1） 用微波传递信息时，必须每隔50 km左右就要建设一个微波中继站，这是因为______________（填序号）。
①多修建中继站，有利于微波产生更多的信息
②微波的传播距离比中波近，只能传播50 km
③微波沿直线传播，不能沿地球表面绕射
③
（2） 如图21-9丙所示，a、b分别是Ⅰ、Ⅱ两颗卫星正下方的地面站，把通信卫星假想成一个平面镜，要使地球上b处地面站接收到a处发送的信号，请仿照光路图，在图中画出平面镜及微波传播的路径和方向。
如答图21-1所示。
图21-9
答图21-1
（3） 已知三颗通信卫星距地面的高度都是3.58×104 km，任意两颗卫星之间的距离都是7.30×104 km。则a处发送的微波信号传送到b处所用的时间是______________s。
0.482
