人教版 初中物理九年级全册 第十八章 第2节电功率第2课时额定电压和额定功率课件(共23张PPT)

(共23张PPT)

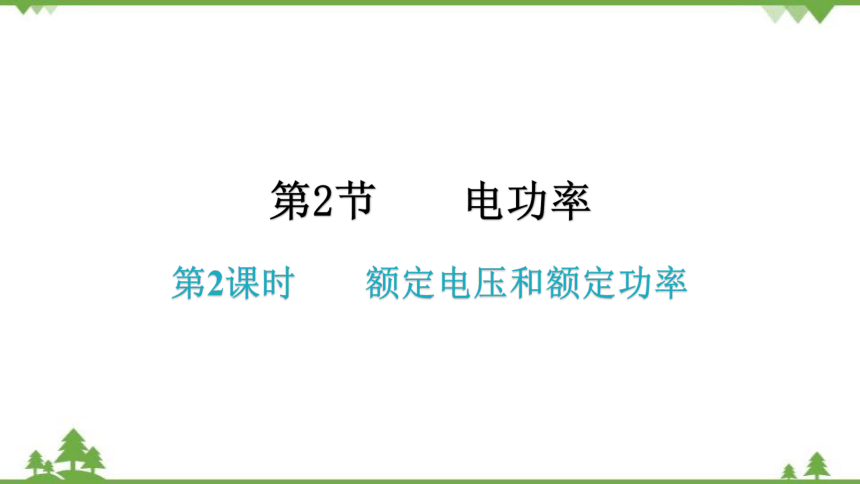

第2节 电功率
第2课时 额定电压和额定功率

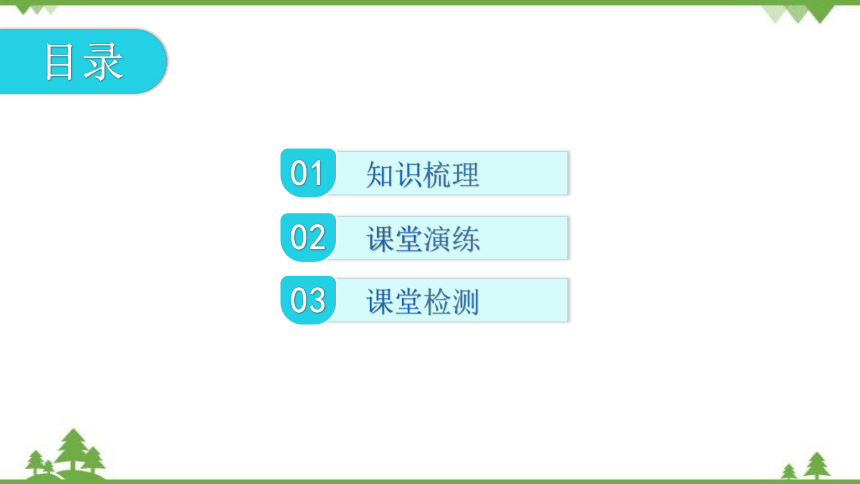

目录
知识梳理
01
课堂演练
02
课堂检测
03

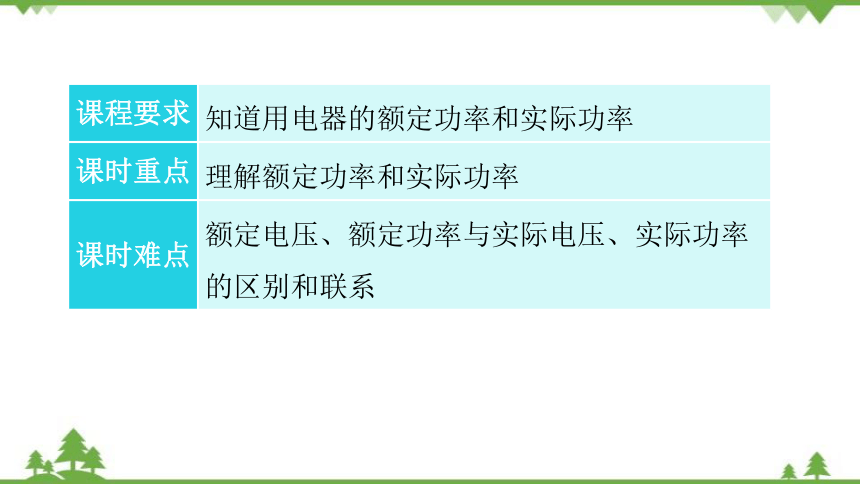

课程要求 知道用电器的额定功率和实际功率
课时重点 理解额定功率和实际功率
课时难点 额定电压、额定功率与实际电压、实际功率的区别和联系

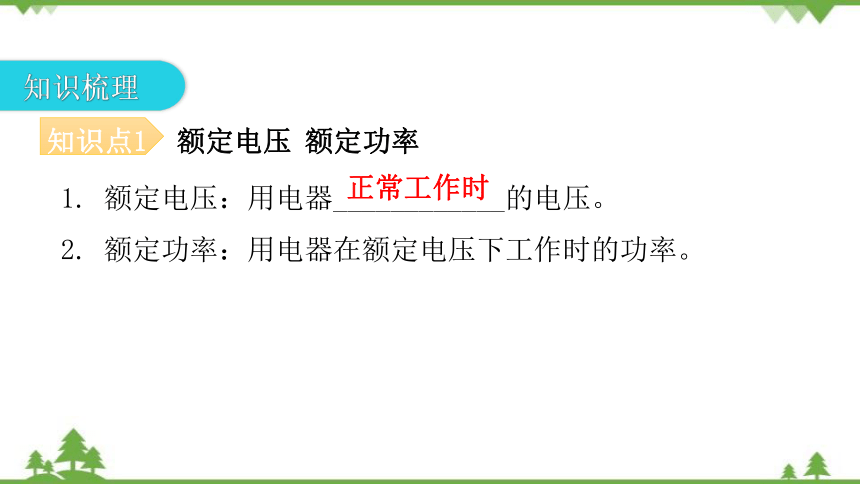

知识点1 额定电压 额定功率
知识梳理
正常工作时
1. 额定电压：用电器____________的电压。
2. 额定功率：用电器在额定电压下工作时的功率。

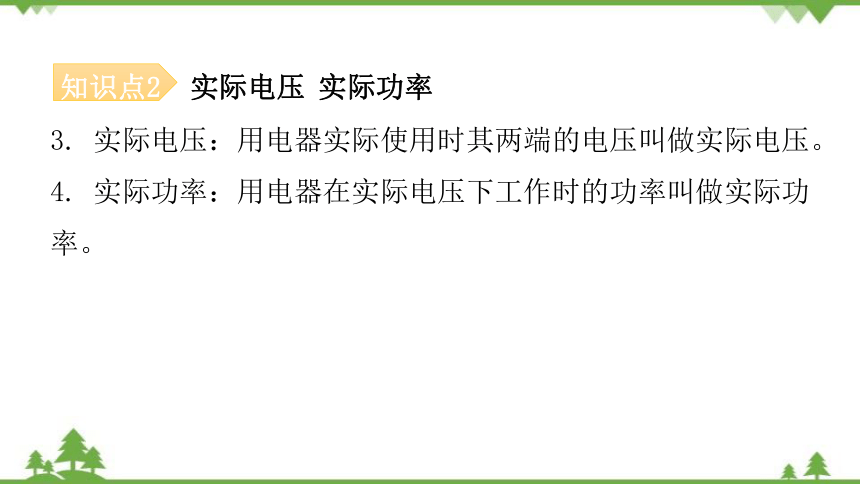

知识点2 实际电压 实际功率
3. 实际电压：用电器实际使用时其两端的电压叫做实际电压。
4. 实际功率：用电器在实际电压下工作时的功率叫做实际功率。

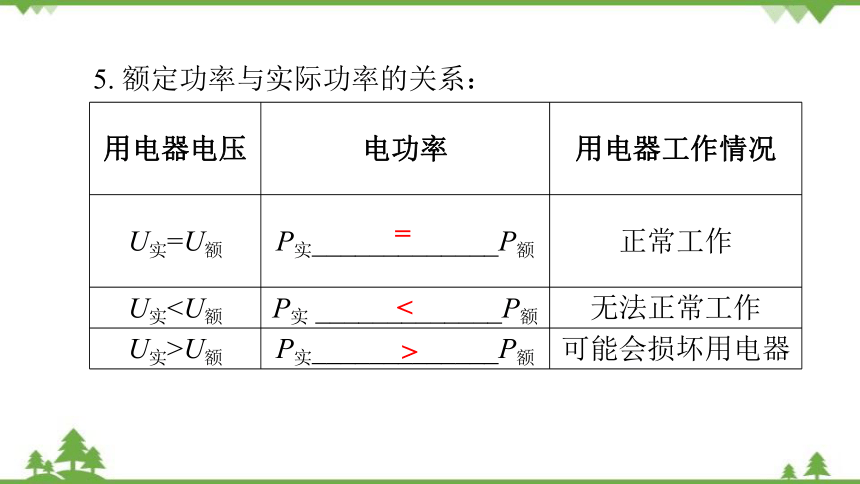

5. 额定功率与实际功率的关系：
用电器电压 电功率 用电器工作情况
U实=U额 P实_____________P额 正常工作
U实U实>U额 P实_____________P额 可能会损坏用电器
=
<
>
知识点1 额定电压 额定功率
课堂演练

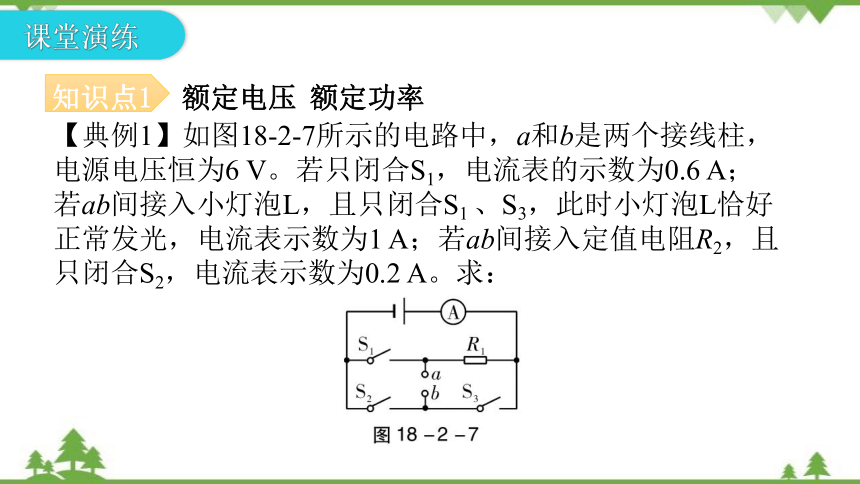

【典例1】如图18-2-7所示的电路中，a和b是两个接线柱，电源电压恒为6 V。若只闭合S1，电流表的示数为0.6 A；若ab间接入小灯泡L，且只闭合S1 、S3，此时小灯泡L恰好正常发光，电流表示数为1 A；若ab间接入定值电阻R2，且只闭合S2，电流表示数为0.2 A。求：
答案：（1）2.4 W
（2）48 J

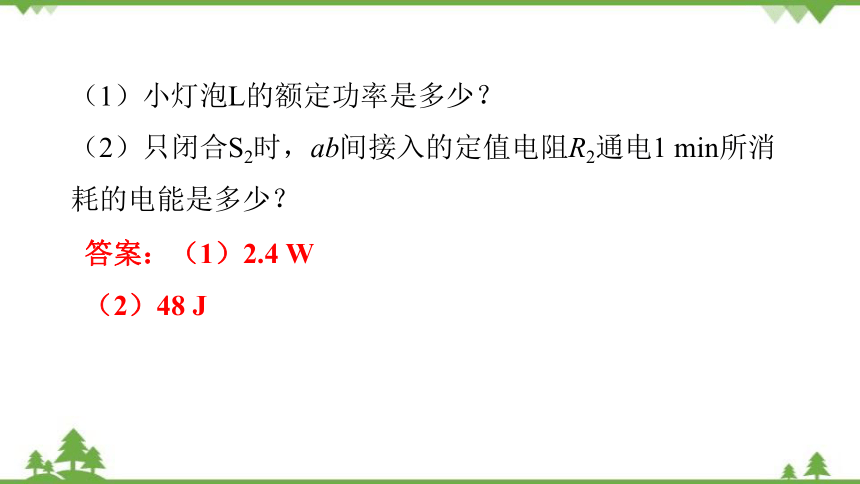

（1）小灯泡L的额定功率是多少？
（2）只闭合S2时，ab间接入的定值电阻R2通电1 min所消耗的电能是多少？

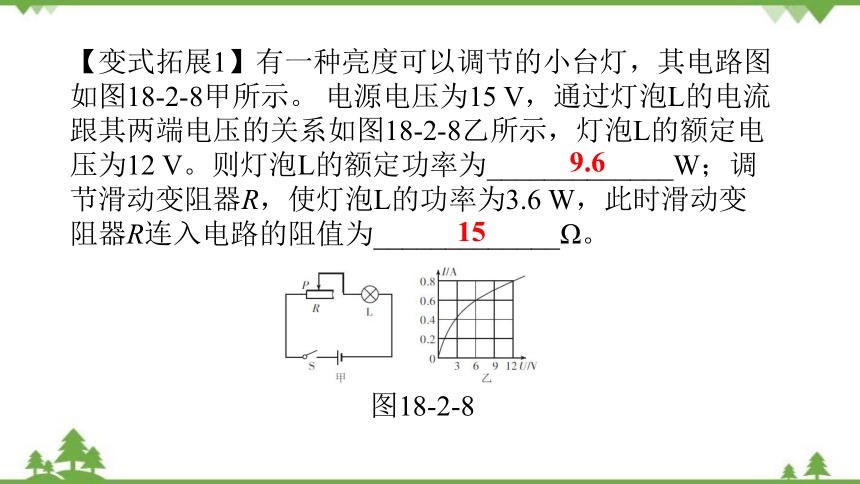

【变式拓展1】有一种亮度可以调节的小台灯，其电路图如图18-2-8甲所示。 电源电压为15 V，通过灯泡L的电流跟其两端电压的关系如图18-2-8乙所示，灯泡L的额定电压为12 V。则灯泡L的额定功率为_____________W；调节滑动变阻器R，使灯泡L的功率为3.6 W，此时滑动变阻器R连入电路的阻值为_____________Ω。
图18-2-8
9.6
15
思路点拨：根据题意画出对应的电路图，再根据串、并联电路的特点求解问题。
知识点2 实际电压 实际功率
【典例2】（2020呼和浩特）测得某白炽灯在不同电压下的电功率如下表，求：
数据序号 灯两端电压U/V 灯的电功率P/W
1 220 40
2 110 12.1
答案：（1）1 210 Ω（2） 1 210 J
（1）灯两端电压为220 V时，灯的电阻。
（2）灯两端电压为110 V时，通电100 s灯消耗的电能。
【变式拓展2】 （2020广州）如图18-2-9所示，小灯泡L的额定电压为3.8 V，定值电阻R阻值为20 Ω，闭合开关，流过R的电流为0.1 A，流过L的电流为0.2 A。求：
（1）此时L的电阻。
（2）L的实际功率。
（3）通电20 s，L、R共消耗的电能。
图18-2-9
答案：（1） 10 Ω（2） 0.4 W（3） 12 J
思路点拨：两电阻都为定值，根据图象结合电路规律作答即可。
课堂检测
D
限时10分钟 总分30分_ 得分____
1. （3分）通常情况下,下列家用电器中,额定功率从小到大排列正确的是（　　）
电子石英钟、日光灯、电热水器、电冰箱
B. 日光灯、电子石英钟、电热水器、电冰箱
C. 日光灯、电子石英钟、电冰箱、电热水器
D. 电子石英钟、日光灯、电冰箱、电热水器
2. （3分）如图18-2-10所示电路,开关S闭合后,移动滑动变阻器的滑片P,下列各物理量中大小发生改变的是（　　）
A. 小灯泡的额定电压
B. 小灯泡的额定功率
C. 小灯泡的实际功率
D. 电源的电压
C
图18-2-10
3. （3分）小萌在更换灯泡时发现灯泡上标有“220 V 40 W”的字样。下列说法正确的是（　　）
该灯泡只能在220 V电压下工作
B. 该灯泡的实际功率是40 W不变
C. 该灯泡每秒消耗的电能是40 W
D. 该灯泡正常发光时的功率是40 W
D
D
4. （3分）如图18-2-11所示的电路中，电源两端电压保持不变，当开关S闭合时，灯泡L正常发光。 如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（　　）
A. 电流表的示数变大，灯泡L变亮
B. 电流表的示数变大，灯泡L变暗
C. 电流表的示数变小，灯泡L变亮
D. 电流表的示数变小，灯泡L变暗
图18-2-11
D
5. （3分）有两只分别标有“6 V 3 W”和“9 V 3 W”的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（　　）
A. L1和L2正常工作时的电流一样大
B. L1和L2串联在一起同时使用时，两灯一样亮
C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大
D. 将L1串联一个12 Ω的电阻，接在电源电压为12 V的电路中，L1也能正常发光
6. （3分）如图18-2-12所示是小飞家的电能表，他家同时使用的用电器总功率不能超过_____________W。他让一个电暖气单独接入电路，使用高温挡工作2 min，电能表转盘刚好转了100转，电暖气高温挡的实际功率为_____________W。电暖气换用低温挡加热时，电能表的转盘转速会变_____________（填“快”或“慢”）。
图18-2-12
8 800
1 500
慢
60.5
1.6
7. （2分）晓敏家新买了一个自动电饭锅,铭牌上部分数据如图18-2-13所示,此电饭锅正常工作时的电阻是_______Ω,正常工作2 h 耗电_______kW·h。
图18-2-13
12
8. （4分）标有“6 V 3 W”字样的小灯泡，正常工作时的电阻是_____________Ω；要将它接在9 V的电源上正常使用，必须_____________联一个_____________Ω的电阻，该电阻的实际功率为_____________W。
串
6
1.5
答案：（1）3 V
（2）6 Ω
（3）42 J
9. （6分）如图18-2-14所示,L1、L2是规格分别为“6 V
6 W”“3 V 2.7 W”的小灯泡，将它们连在如图18-2-14所示的电路中，电源电压恒定不变，当只闭合开关S时， L2正常发光。 （不计温度对灯丝电阻的影响）求：
（1）电源电压。
（2）灯泡L1的电阻R1。
（3）当开关S、S1都闭合时，10 s内电流做的总功。
图18-2-14
