人教版 初中物理九年级全册 第十八章 第2节电功率第1课时电功率的计算 习题课件(共14张PPT)

(共14张PPT)

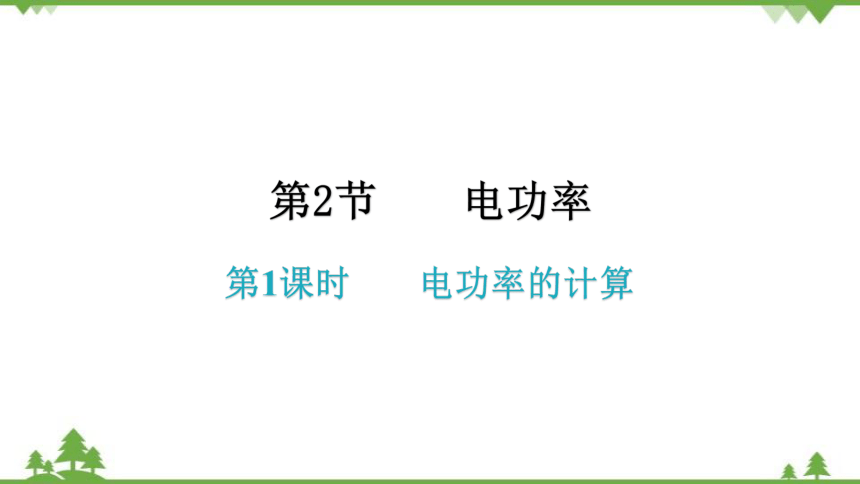

第2节 电功率
第1课时 电功率的计算

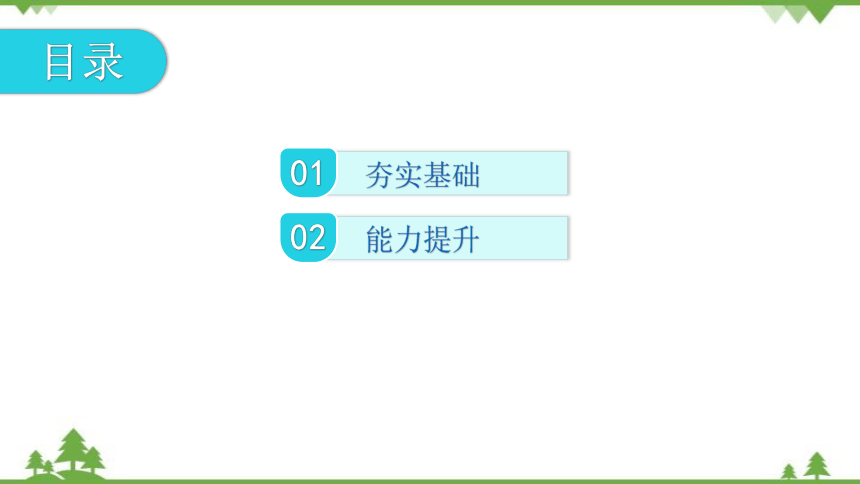

目录
夯实基础
01
能力提升
02

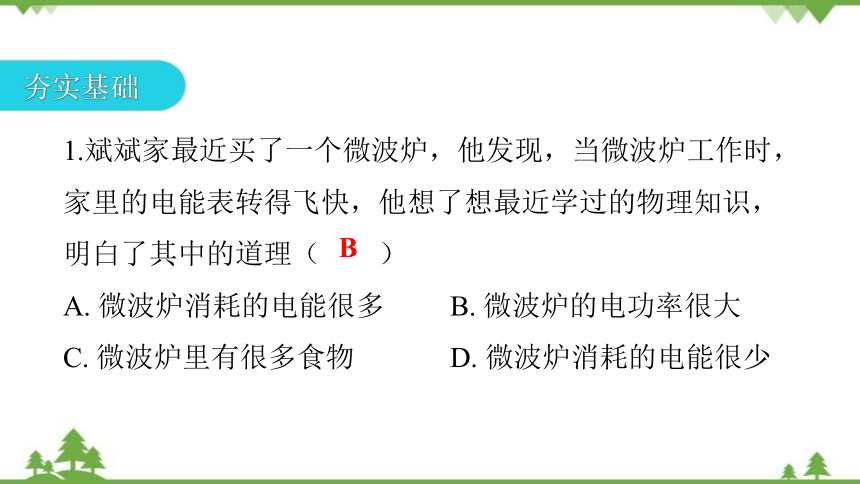

1.斌斌家最近买了一个微波炉，他发现，当微波炉工作时，家里的电能表转得飞快，他想了想最近学过的物理知识，明白了其中的道理（　　）
A. 微波炉消耗的电能很多 B. 微波炉的电功率很大
C. 微波炉里有很多食物 D. 微波炉消耗的电能很少
B
夯实基础

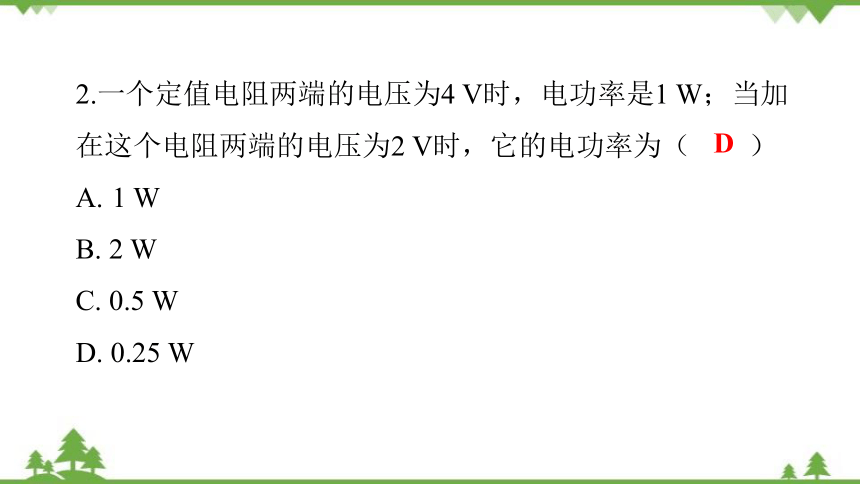

2.一个定值电阻两端的电压为4 V时，电功率是1 W；当加在这个电阻两端的电压为2 V时，它的电功率为（　　）
1 W
B. 2 W
C. 0.5 W
D. 0.25 W
D

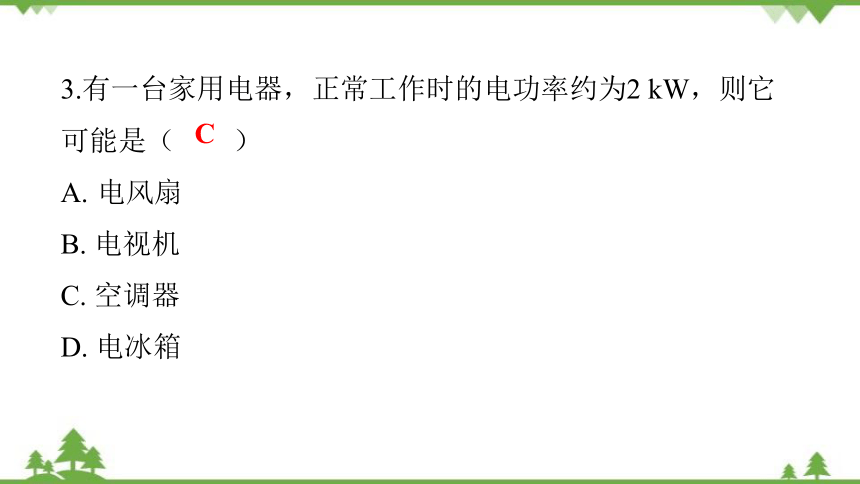

3.有一台家用电器，正常工作时的电功率约为2 kW，则它可能是（　　）
电风扇
B. 电视机
C. 空调器
D. 电冰箱
C

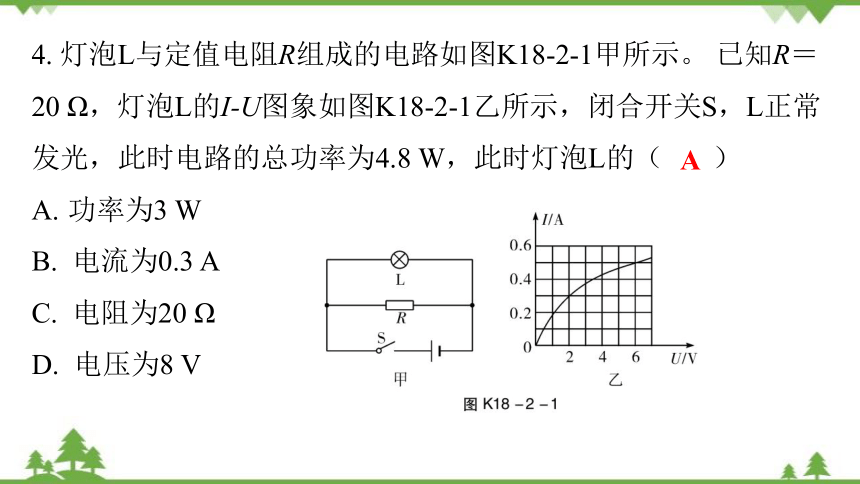

4. 灯泡L与定值电阻R组成的电路如图K18-2-1甲所示。 已知R＝20 Ω，灯泡L的I-U图象如图K18-2-1乙所示，闭合开关S，L正常发光，此时电路的总功率为4.8 W，此时灯泡L的（ ）
功率为3 W
B. 电流为0.3 A
C. 电阻为20 Ω
D. 电压为8 V
A

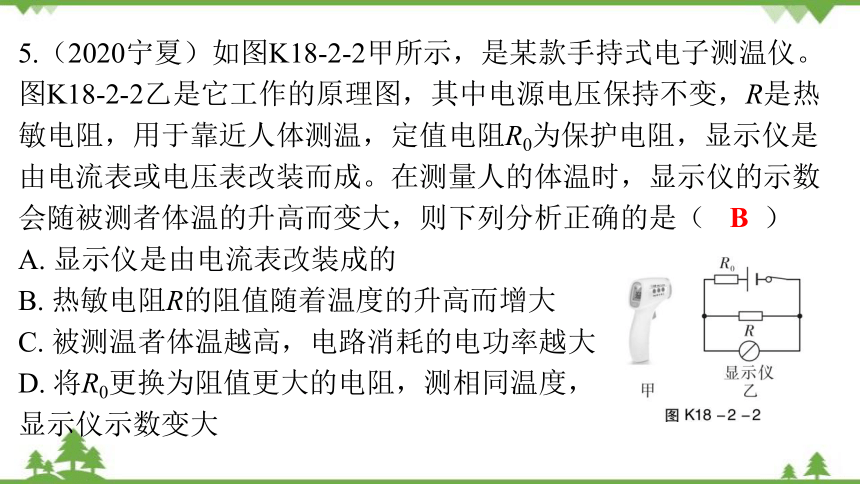

5.（2020宁夏）如图K18-2-2甲所示，是某款手持式电子测温仪。图K18-2-2乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻，显示仪是由电流表或电压表改装而成。在测量人的体温时，显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（　　）
A. 显示仪是由电流表改装成的
B. 热敏电阻R的阻值随着温度的升高而增大
C. 被测温者体温越高，电路消耗的电功率越大
D. 将R0更换为阻值更大的电阻，测相同温度，
显示仪示数变大
B
6.图K18-2-3甲是小灯泡中的电流随它两端电压变化的图象。将此灯泡接入图K18-2-3乙所示电路中,闭合开关S后,小灯泡功率为1 W;再闭合开关S1后,电流表示数变化了0.1 A,则电阻R的阻值是_____Ω,此时电路消耗的总功率是_____W。
20
1.2
7. 如图K18-2-4所示是用来测量电能的仪表，这只电表此时的读数是_______kW·h，当电路中只有一个电饭煲接入电路，正常工作12 min，发现此电能表的转盘转过了500转，则这个电饭煲的额定功率是_______W。
231.0
1 000
8.如图K18-2-5所示,把20 Ω的电阻R1和30 Ω的电阻R2串联
起来,接在电压为6 V的电源上。 闭合开关后,求：
（1）电流表的示数。
（2）电路消耗的总功率。
答案：（1）0.12 A（2）0.72 W
9. 如图K18-2-6甲为超声波
加湿器，图K18-2-6乙为其
内部湿度监测装置的简化电
路图。已知电源电压为12 V，
定值电阻R0的阻值为30 Ω。湿敏电阻R的阻值随湿度变化的关系如图K18-2-6丙所示。求：
（1）电流表的示数为0.1 A时，电压表的示数。
（2） 当空气中的湿度为20%时，定值电阻R0消耗的电功率。
答案：（1）9 V（2）1.2 W
能力提升
10. 电源电压相同，下列电路闭合开关后消耗电功率最大的是（　　）
C
11.如图K18-2-7甲所示电路，当开关S从接点2转换到接点1时，电流表、电压表对应示数如图K18-2-7乙所示，根据图中信息，求：
（1）电源电压U和电阻R1的阻值。
（2）电阻R2的阻值。
（3）电路中消耗的最小功率。
解：（1）当开关接1时，电路为R1的简单电路，
由乙图可得电源电压U=6 V,此时电路中电流
I1=0.6 A,R1= = =10 Ω。
（2）当开关接2时， R1 、R2串联，U1=2 V,
电路电流I=0.2 A,总电阻R= =30 Ω,
R2 =R-R1=30 Ω-10 Ω=20 Ω。
（3）电路消耗的最小功率P1=UI2=6 V×0.2 A=1.2 W。
答：（略）
