第3节 电磁铁电磁继电器
第2课时 电磁继电器
目录
夯实基础
01
能力提升
02

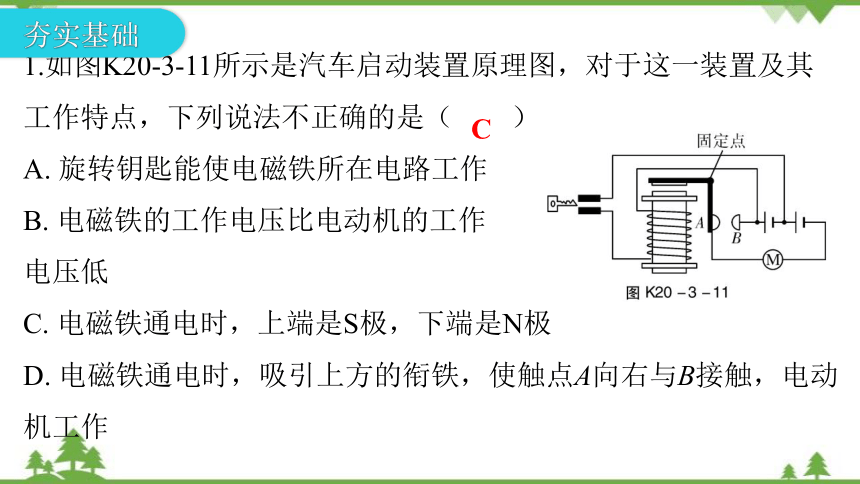

1.如图K20-3-11所示是汽车启动装置原理图，对于这一装置及其工作特点，下列说法不正确的是（　　）
A. 旋转钥匙能使电磁铁所在电路工作
B. 电磁铁的工作电压比电动机的工作
电压低
C. 电磁铁通电时，上端是S极，下端是N极
D. 电磁铁通电时，吸引上方的衔铁，使触点A向右与B接触，电动机工作
C
夯实基础
2.如图K20-3-12所示是直流电铃的原理图。下
列关于电铃工作时的说法不正确的是（　　）
A.电流通过电磁铁时，电磁铁有磁性且A端为N极
B.电磁铁吸引衔铁，弹性片发生形变具有弹性势能
C.小锤击打铃碗发出声音，是由于铃碗发生了振动
D.小锤击打铃碗时，电磁铁仍具有磁性
D
3.如图K20-3-13所示，下列说法正确的是（　　）
A.当开关S1断开，S2闭合时，红灯亮
B.当S1断开，S2闭合时，绿灯亮
C.当S1闭合，S2断开时，绿灯亮
D.当S1、S2均闭合时，绿灯亮
B

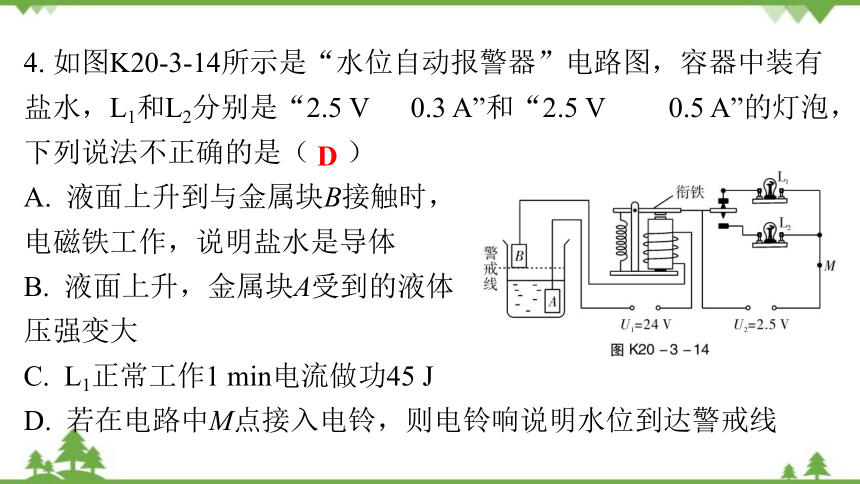

4. 如图K20-3-14所示是“水位自动报警器”电路图，容器中装有盐水，L1和L2分别是“2.5 V 0.3 A”和“2.5 V 0.5 A”的灯泡，下列说法不正确的是（ ）
A. 液面上升到与金属块B接触时，
电磁铁工作，说明盐水是导体
B. 液面上升，金属块A受到的液体
压强变大
C. L1正常工作1 min电流做功45 J
D. 若在电路中M点接入电铃，则电铃响说明水位到达警戒线
D
5.如图K20-3-15所示是某宾馆走廊
廊灯的自动控制电路，走廊入口上
方安装有反射式光电传感器，当人
靠近到一定距离时，从光电传感器
上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻R0阻值减小，定值电阻R两端的电压_____，同时电磁铁磁性______，工作电路接通，灯泡发光，图中电磁铁的上端是____极。
增大
增强
S
6. 如图K20-3-16所示是某车间自动除尘装置的
简化电路图。 空气中尘埃量较少时，光源发出
来的光被挡板挡住了。 当空气中尘埃量达到一
定值时，由于尘埃的反射，部分光越过挡板射
到光电阻上，光敏电阻的阻值_____，电路中
的电流增大，电磁铁的磁性_____，在衔铁的作用下，开启自动除尘模式。 若图中a、b一个是除尘器，一个是指示灯，则__是除尘器。
减小
增强
b
7. 如图K20-3-17所示是利用太阳能给LED路灯供电的自动控制电路的原理示意图。其中，R是光敏电阻，光敏电阻的阻值R随光照强度的增强而减小。白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内。傍晚，当光照强度小于一定值时，通过蓄电池与LED回路，路灯开始工作。请用笔画线将电路原理图连接完整，使工作电路能正常工作。（与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线；连线不能交叉）
如答图K20-3-1所示。
能力提升
8. 光敏电阻是阻值随光的照度发生变化的元
件（照度可以反映光的强弱，光越强照度越
大，照度单位为lx）。 某光敏电阻R的阻值
随照度变化的曲线如图K20-3-18甲所示。
图K20-3-18
如答图K20-3-2所示。
（1）如图K20-3-18乙所示是街道路灯自动控制模拟电路所需的元件。 利用蓄电池给电磁铁供电，路灯接入电压为220 V的照明电路，为达到天亮灯熄、天暗灯亮的效果，请用笔画线代替导线，将路灯连入照明电路中。
图K20-3-18
R3
（2）已知当线圈中的电流大于或等于2 mA时，电磁继电器的衔铁将被吸合。 图中蓄电池可提供的电压为U=6 V，内部电阻忽略不计，有三个不同规格的滑动变阻器可供选择：R1（0~100 Ω）、R2（0~500 Ω）、R3（0~1 800 Ω）。 要求当凌晨天色渐亮照度增大至1.0 lx时路灯才停止工作，滑动变阻器应选择____________________（填“R1”“R2”或“R3”）。 选定滑动变阻器后，如果为了节约用电，要求在天色更暗一些时路灯就停止工作，滑动电阻器触片P应该____________________（填“向右滑动”“向左滑动”或“不滑动”）。
向左滑动
