第3节 电磁铁 电磁继电器
第二十章 电与磁

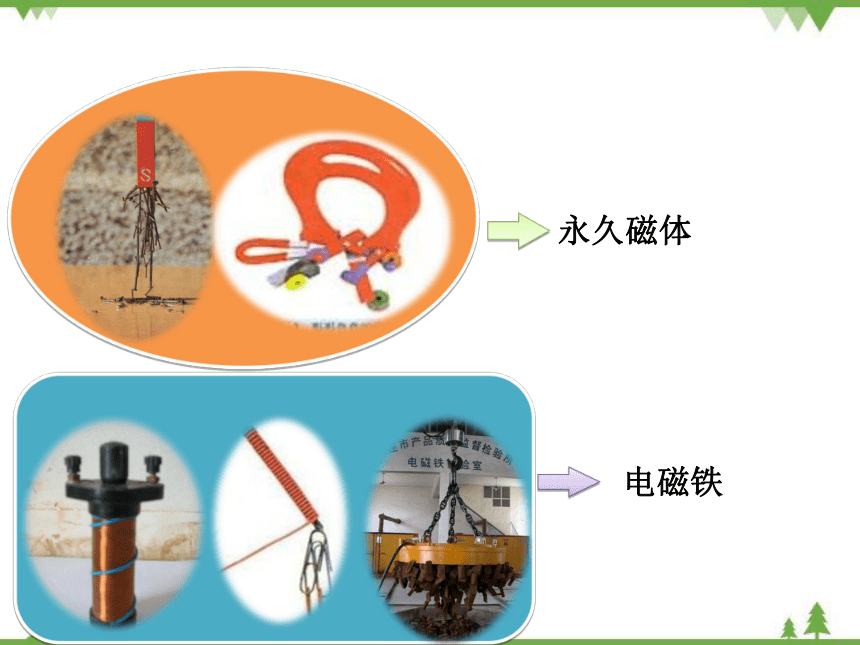

永久磁体
电磁铁

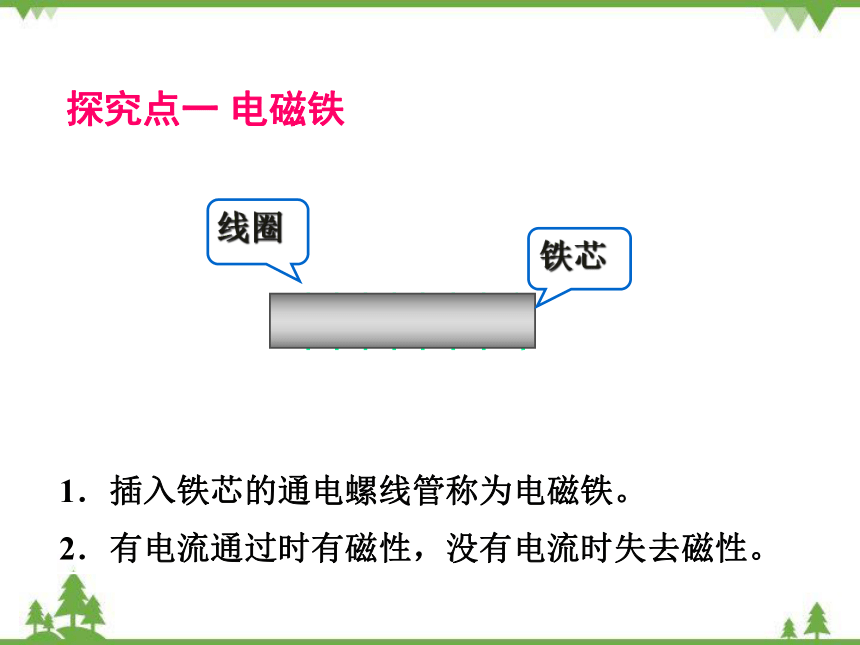

电磁铁
线圈
铁芯
　1．插入铁芯的通电螺线管称为电磁铁。
　2．有电流通过时有磁性，没有电流时失去磁性。
探究点一 电磁铁

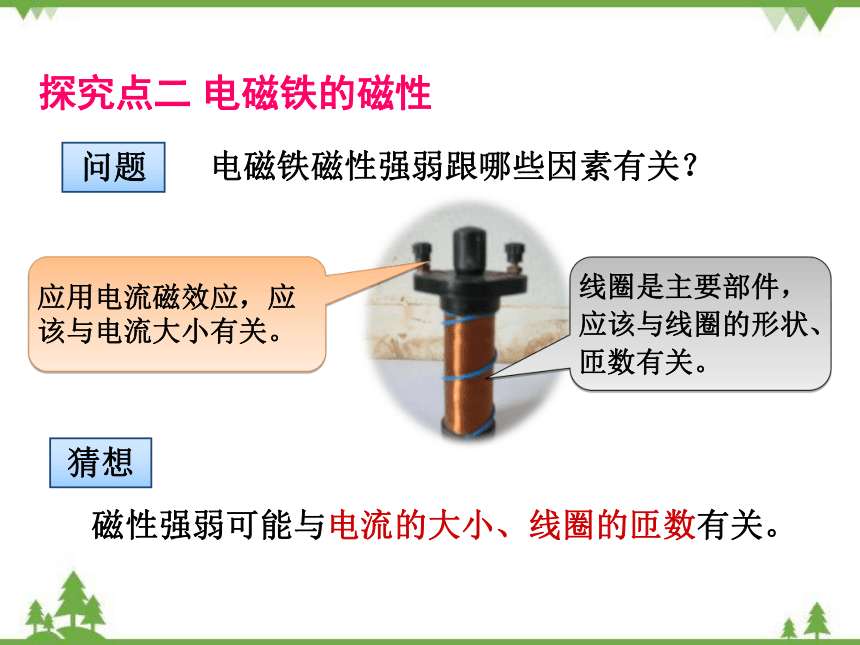

电磁铁磁性强弱跟哪些因素有关？
磁性强弱可能与电流的大小、线圈的匝数有关。
应用电流磁效应，应该与电流大小有关。
线圈是主要部件，应该与线圈的形状、匝数有关。
问题
猜想
探究点二 电磁铁的磁性

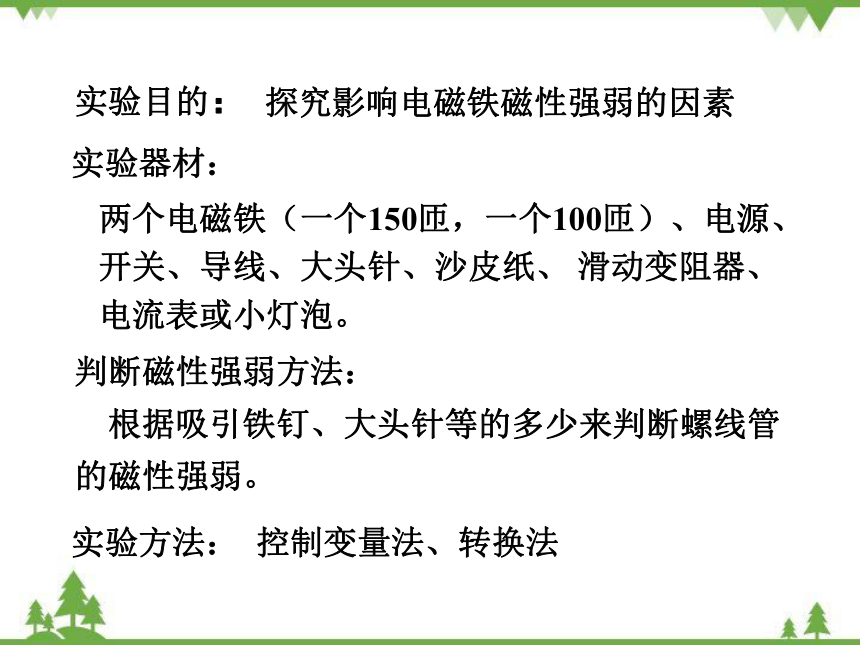

实验目的：
探究影响电磁铁磁性强弱的因素
实验器材：
两个电磁铁（一个150匝，一个100匝）、电源、开关、导线、大头针、沙皮纸、 滑动变阻器、电流表或小灯泡。
实验方法：
控制变量法、转换法
判断磁性强弱方法：
　根据吸引铁钉、大头针等的多少来判断螺线管的磁性强弱。

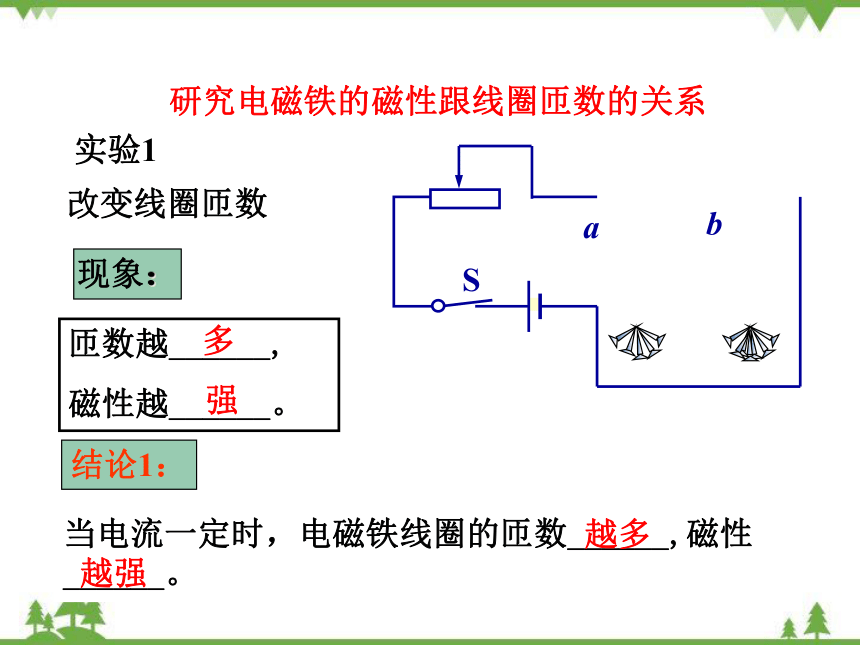

改变线圈匝数
实验1
现象：
匝数越______,
磁性越______。
多
强
结论1：
当电流一定时，电磁铁线圈的匝数______,磁性______。
越多
越强
研究电磁铁的磁性跟线圈匝数的关系
S
a
b
实验2
研究电磁铁的磁性强弱跟电流的关系
改变电流
通过电磁铁的电流越____,电磁铁的磁性_____。
结论2：
增大电流电磁铁吸引
的大头针数目_____。
现象：
越强
大
增多
S
a
S
a
电磁起重机
电铃
电磁阀门
电磁锁
电磁选矿机示意图
探究点三 电磁铁的应用
　　磁浮列车所用的磁体大多是通有强大电流的电磁铁。磁浮列车靠安装在车厢和轨道上的磁体的相互作用悬浮和高速运动的，由于磁力使其悬浮在轨道上方几厘米高度，行走时不需接触轨道，因此只受来自空气的阻力。磁浮列车的最高速度可达每小时500km以上。
　　2003年，上海浦东机场到市区的磁浮铁路成为我国第一条正式投入运营的磁浮铁路。
磁浮列车
　　在生活中，我们经常看到一些大型机器在工作（如大型吊车），而它们的电流可达几十安、上百安，直接控制或操作是很危险的，那怎么才能控制这些强大的电流？
探究点四 电磁继电器
1．电磁继电器
　　电磁继电器就是利用电磁铁来控制工作电路的一种开关。
2．电磁继电器的构造
3．电磁继电器的工作原理
低压电源
低压控制电路
高压电源
高压工作电路
电磁铁
电磁铁的磁性
电磁铁的应用
电磁
继电器
课堂小结
1.用电磁继电器控制高电压、强电流的开关，其主要优点是 ( )
B
2.关于电磁继电器的衔铁的选用，下列说法正确的是 ( )
A.应选用软铁材料
B.应选用钢棒
C.以上两种材料都可以使用
D.以上两种材料都不行
A.节约用电
B.安全用电
C.保护用电器 D.操作简单
A
随堂训练
3.如下图是一种防汛报警器的原理图。 K是触点开关，B是一个漏斗形的竹片圆筒，里面有个浮球A，试说明这种报警器的工作原理
水位上涨时，浮球在圆筒内浮起，顶起金属板，使触点开关K闭合，这时，电磁铁吸引衔铁，使指示灯电路接通，指示灯亮，发出防汛警报。
