人教版八年级物理下册第12章第1节杠杆同步练习(Word版含答案)

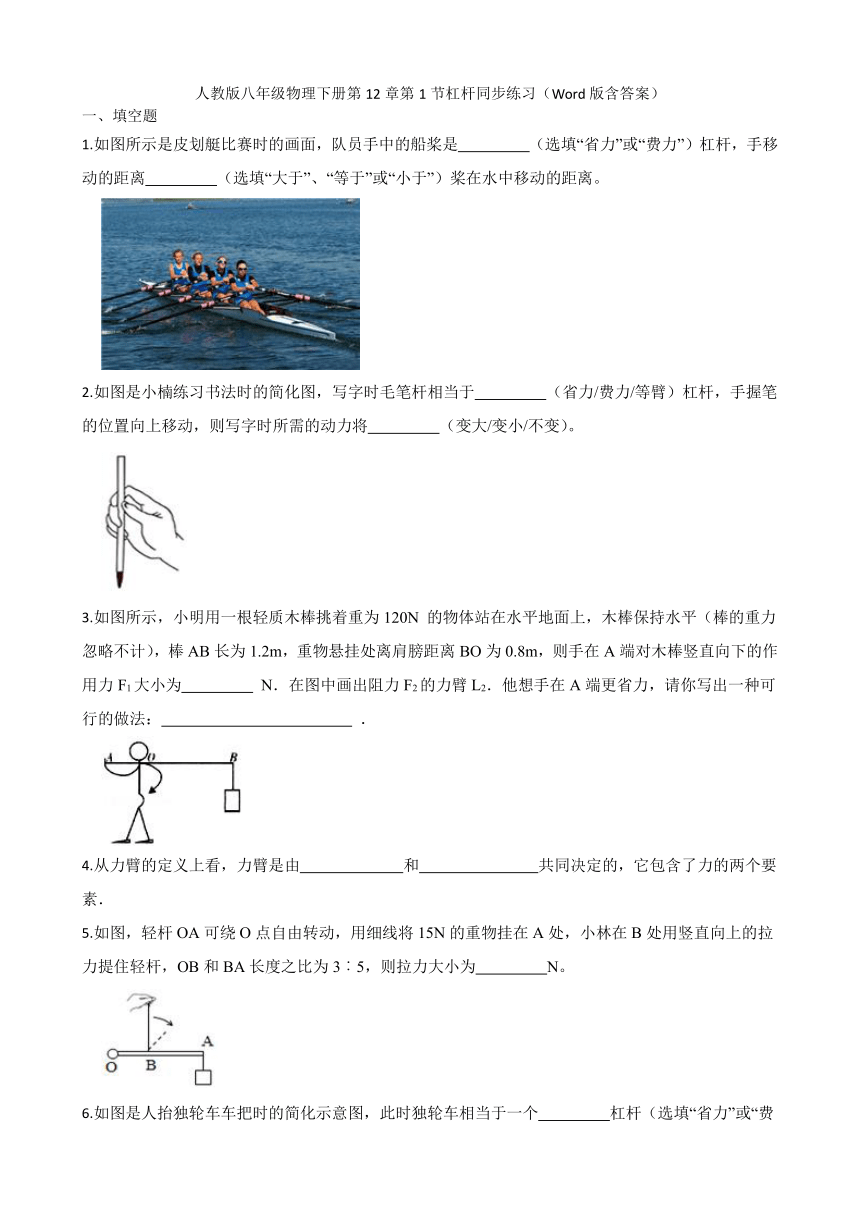

一、填空题
1.如图所示是皮划艇比赛时的画面,队员手中的船桨是   (选填“省力”或“费力”)杠杆,手移动的距离   (选填“大于”、“等于”或“小于”)桨在水中移动的距离。
2.如图是小楠练习书法时的简化图,写字时毛笔杆相当于   (省力/费力/等臂)杠杆,手握笔的位置向上移动,则写字时所需的动力将   (变大/变小/不变)。
3.如图所示,小明用一根轻质木棒挑着重为120N 的物体站在水平地面上,木棒保持水平(棒的重力忽略不计),棒AB长为1.2m,重物悬挂处离肩膀距离BO为0.8m,则手在A端对木棒竖直向下的作用力F1大小为    N.在图中画出阻力F2的力臂L2.他想手在A端更省力,请你写出一种可行的做法:    .
4.从力臂的定义上看,力臂是由   和   共同决定的,它包含了力的两个要素.
5.如图,轻杆OA可绕O点自由转动,用细线将15N的重物挂在A处,小林在B处用竖直向上的拉力提住轻杆,OB和BA长度之比为3︰5,则拉力大小为   N。

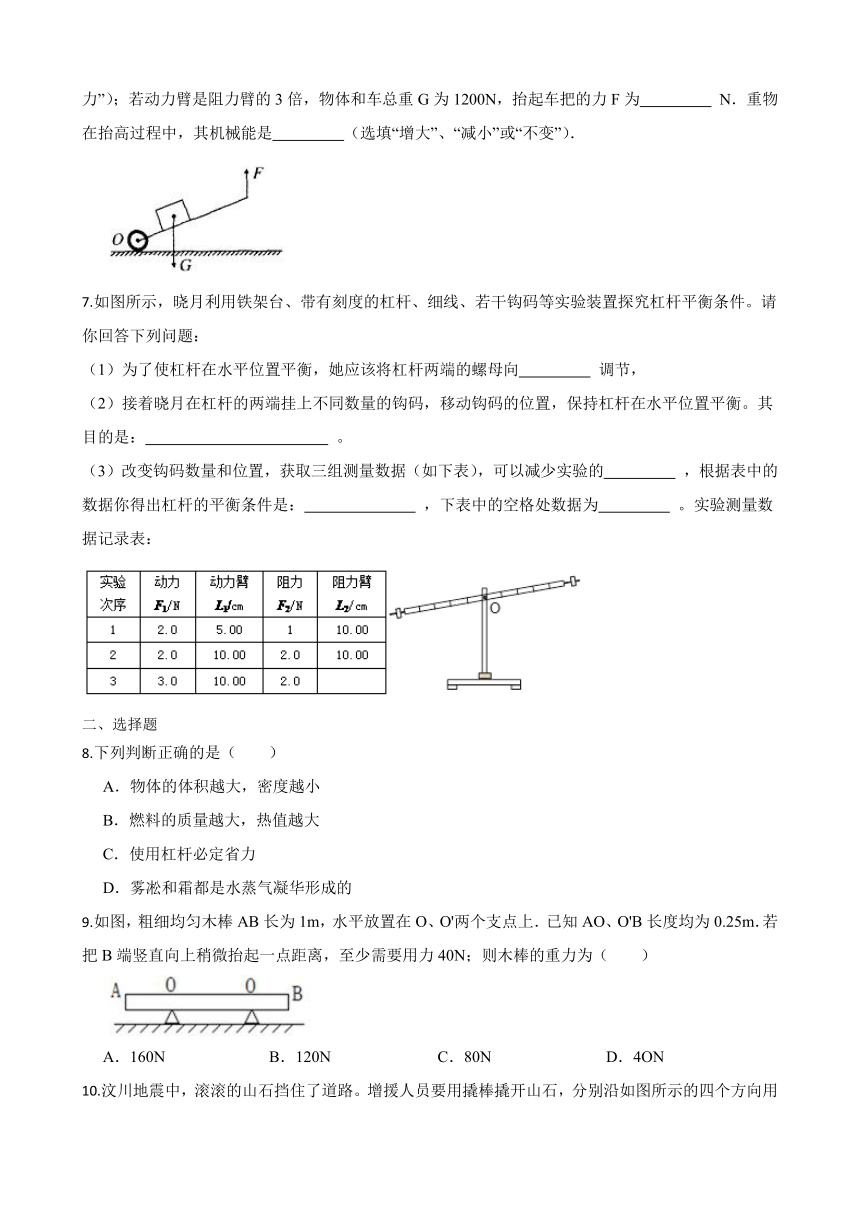

6.如图是人抬独轮车车把时的简化示意图,此时独轮车相当于一个   杠杆(选填“省力”或“费力”);若动力臂是阻力臂的3倍,物体和车总重G为1200N,抬起车把的力F为    N.重物在抬高过程中,其机械能是   (选填“增大”、“减小”或“不变”).
7.如图所示,晓月利用铁架台、带有刻度的杠杆、细线、若干钩码等实验装置探究杠杆平衡条件。请你回答下列问题:
(1)为了使杠杆在水平位置平衡,她应该将杠杆两端的螺母向    调节,
(2)接着晓月在杠杆的两端挂上不同数量的钩码,移动钩码的位置,保持杠杆在水平位置平衡。其目的是:    。
(3)改变钩码数量和位置,获取三组测量数据(如下表),可以减少实验的    ,根据表中的数据你得出杠杆的平衡条件是:    ,下表中的空格处数据为    。实验测量数据记录表:
二、选择题
8.下列判断正确的是(  )
A.物体的体积越大,密度越小
B.燃料的质量越大,热值越大
C.使用杠杆必定省力
D.雾凇和霜都是水蒸气凝华形成的
9.如图,粗细均匀木棒AB长为1m,水平放置在O、O'两个支点上.已知AO、O'B长度均为0.25m.若把B端竖直向上稍微抬起一点距离,至少需要用力40N;则木棒的重力为(  )
A.160N B.120N C.80N D.4ON
10.汶川地震中,滚滚的山石挡住了道路。增援人员要用撬棒撬开山石,分别沿如图所示的四个方向用力,其中最省力的是()
A.沿F1方向 B.沿F2方向 C.沿F3方向 D.沿F4方向
11.如图所示,用轻质材料制成的吊桥搭在河对岸.一个人从桥的左端匀速走到桥的右端,桥面始终是水平的,不计吊桥和绳的重力,人从吊桥左端出发时开始计时.则人在吊桥上行走过程中,吊桥右端所受地面支持力F与人行走时间t的关系图像是
A. B.
C. D.
12.日常生活中,我们经常需要搬运大小轻重不同的物件,如果用力的姿势不正确,就容易受伤.如图所示的四种搬运重箱子的姿势中,正确的是(  )
A. B. C. D.
13.如图所示为等刻度的轻质杠杆,A处挂一个重为4牛的物体,若要使杠杆在水平位置平衡,则在B处施加的力为(  )
A.可能为1牛 B.可能为4牛 C.一定为2牛 D.一定为8牛
三、画图题
14.请你如图中画出一个竖直向上的力F使杠杆在水平位置平衡,并标出的大小.(要求F小于2N)(每个钩码重为1N)
四、实验探究题
15.探究杠杆平衡条件:
(1)如图甲所示,应将右端的平衡螺母向   调节,使杠杆在水平位置平衡,这样做到目的是   。
(2)如图乙所示,杠杆平衡后,在杠杆上的A点挂2个钩码,为使杠杆保持水平平衡,应在B点悬挂   个钩码。
(3)如图丙所示,将弹簧测力计在C位置竖直向上拉改为向左上方斜拉,保持杠杆水平平衡,弹簧测力计的示数会变   ,这是因为此过程弹簧测力计拉力的力臂变   。
五、综合算题
16.桔槔是中国古代的一种汲水工具,桔槔的结构相当于一个普通的杠杆。如图甲所示,横杆的一端用绳子与水桶相连,另一端绑上一块重石头。当要提水时,人用力向下拉绳子使水桶下降到水面以下并让水流入水桶。当水桶装满水后,就让另一端石头下降,通过杠杆作用,就可将水桶提升。这样汲水过程的主要用力方向是向下,由于向下用力可以借助人的体重,因而大大减少了人们提水的疲劳程度。
(1)图乙是桔槔的模型,已知BO=1m,AO=2m,空水桶重20N,石头重400N。请计算人至少要用多大的力才能使空水桶匀速下降?
(2)若水桶装满水后的总重为190N,则把装水后的水桶从水井中拉起时,人需要给绳子向上的拉力吗?若无需拉力,请分析说明;若需要拉力,请计算大小。
答案
1.费力;小于
2.费力;变大
3.240;将O点(肩膀)向右移
4.力的方向;力的作用点
5.40
6.省力;400;增大
7.右;便于测量力臂的大小;偶然性;F1L1=F2L2;15.00
8.D
9.B
10.C
11.B
12.C
13.B
14.
15.(1)右;便于从杠杆上直接读出力臂 (2)3 (3)大;小
16.(1)解:当空水桶匀速下降时,此时人在向下拉绳子,根据杠杆的平衡条件可得(G桶+F)×LOA=G石×LOB
则(20N+F)×2m=400N×1m
解得F=180N。
答:人至少要用180N的力才能使空水桶匀速下降
(2)解:当装满水的水桶上升时,动力动力臂的乘积为G石×LOB=400N×1m=400N·m
阻力阻力臂的乘积为G总×LOA=190N×2m=380N·m
由于动力与动力臂的乘积大于阻力与阻力臂的乘积,所以人无需给绳子向上的拉力。
答:人无需要给绳子向上的拉力。
