第十九章 生活用电

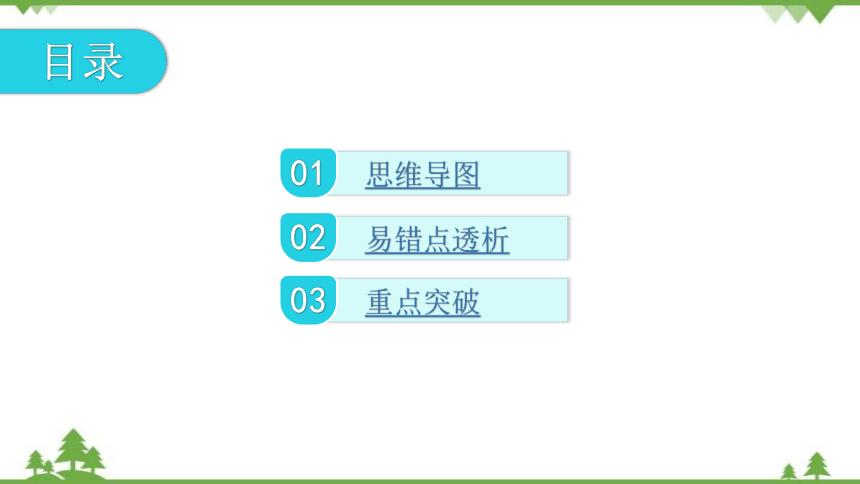

目录
思维导图
01
易错点透析
02
重点突破
03

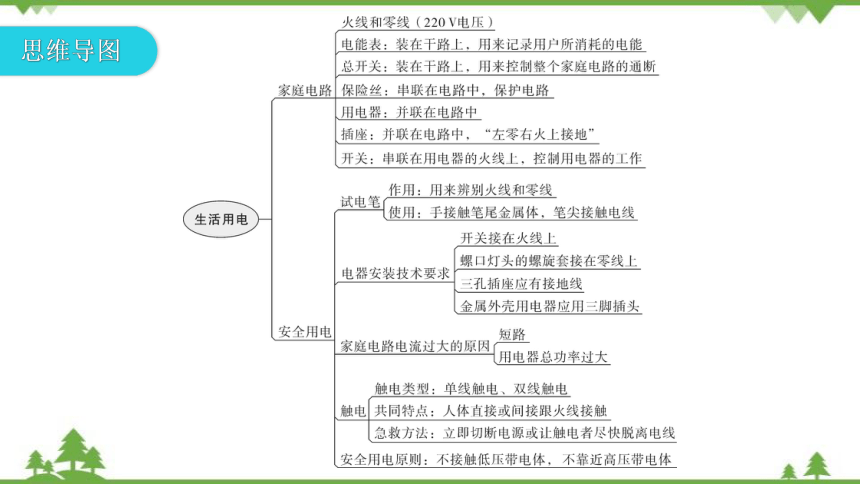

思维导图
易错点透析
易错点1：家庭电路故障分析

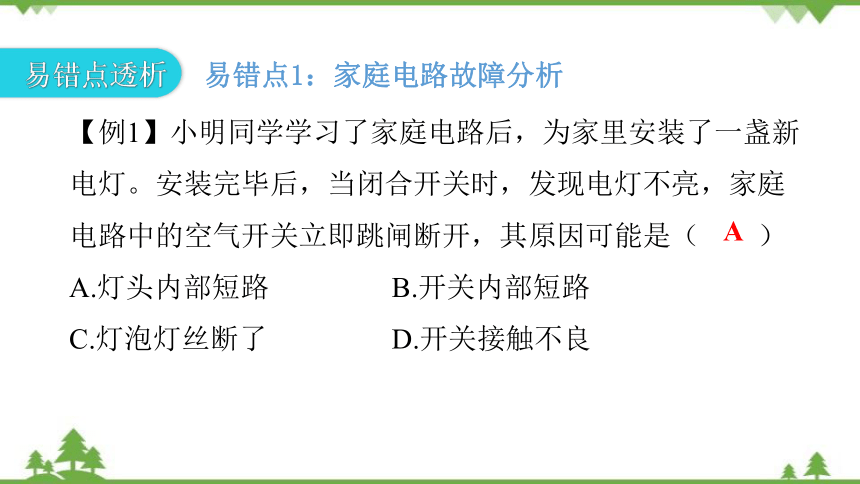

【例1】小明同学学习了家庭电路后，为家里安装了一盏新电灯。安装完毕后，当闭合开关时，发现电灯不亮，家庭电路中的空气开关立即跳闸断开，其原因可能是（　　）
A.灯头内部短路 B.开关内部短路
C.灯泡灯丝断了 D.开关接触不良
A

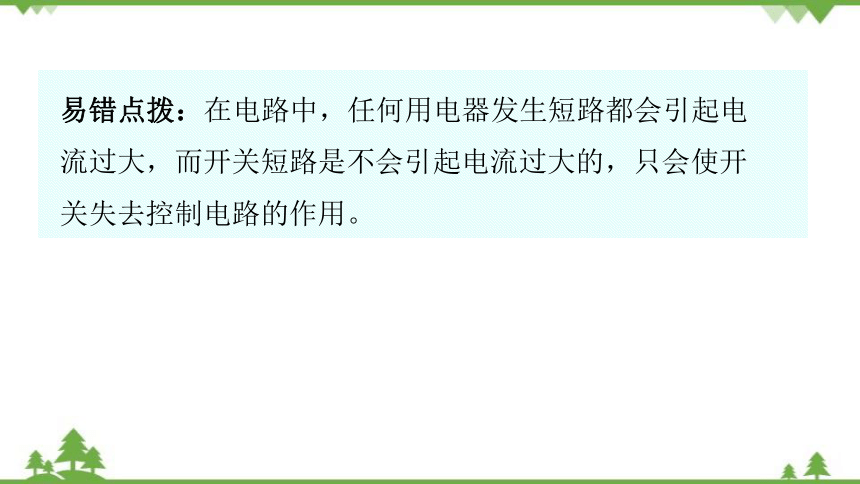

易错点拨：在电路中，任何用电器发生短路都会引起电流过大，而开关短路是不会引起电流过大的，只会使开关失去控制电路的作用。
C
学以致用

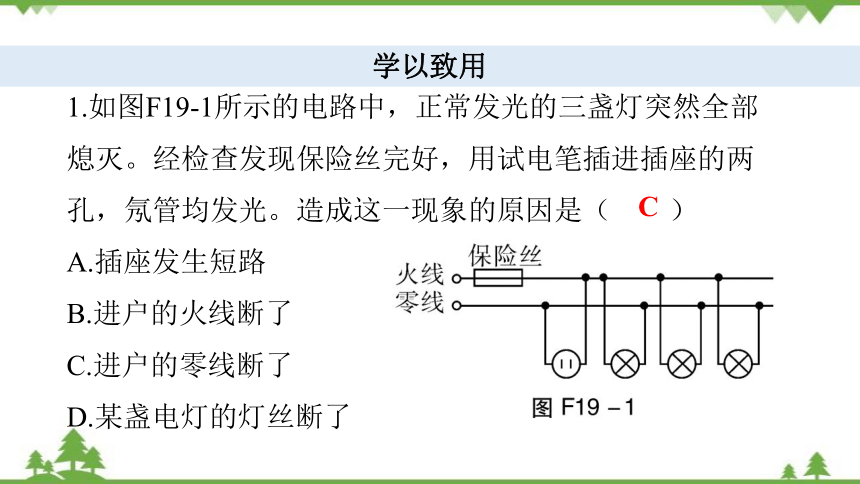

1.如图F19-1所示的电路中，正常发光的三盏灯突然全部熄灭。经检查发现保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（　　）
A.插座发生短路
B.进户的火线断了
C.进户的零线断了
D.某盏电灯的灯丝断了

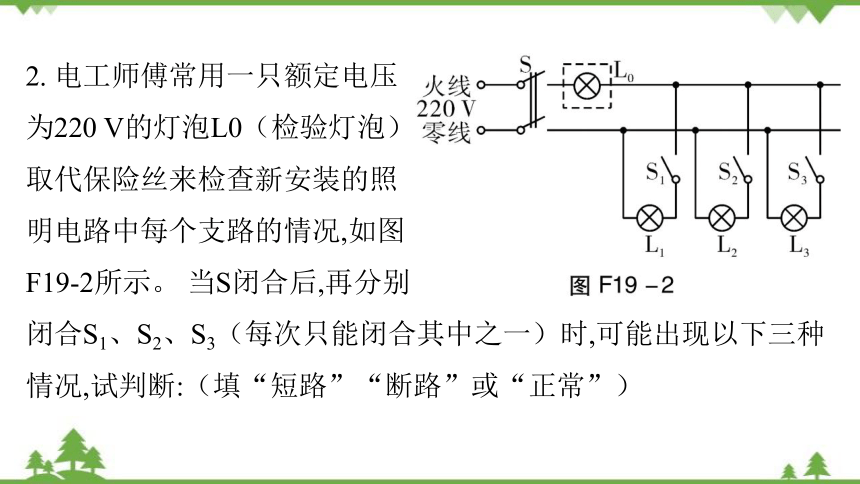

2. 电工师傅常用一只额定电压
为220 V的灯泡L0（检验灯泡）
取代保险丝来检查新安装的照
明电路中每个支路的情况,如图
F19-2所示。 当S闭合后,再分别
闭合S1、S2、S3（每次只能闭合其中之一）时,可能出现以下三种情况,试判断:（填“短路”“断路”或“正常”）

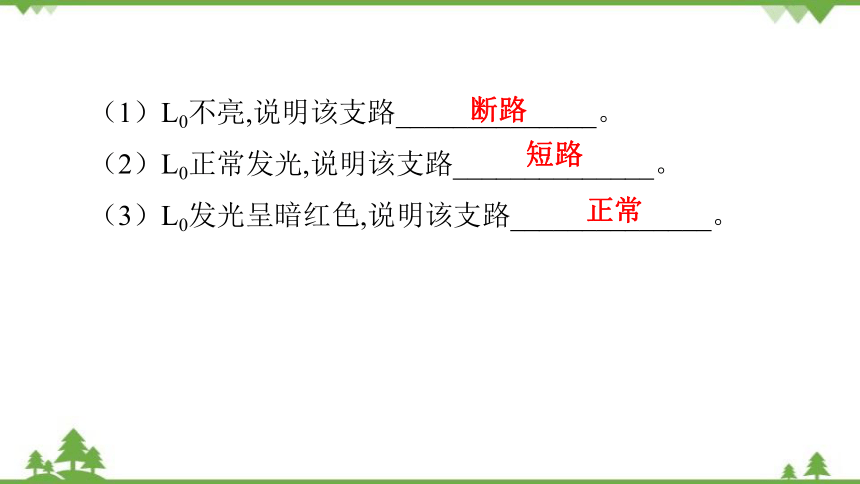

（1）L0不亮,说明该支路______________。
（2）L0正常发光,说明该支路______________。
（3）L0发光呈暗红色,说明该支路______________。
断路
短路
正常
易错点2：安全用电知识

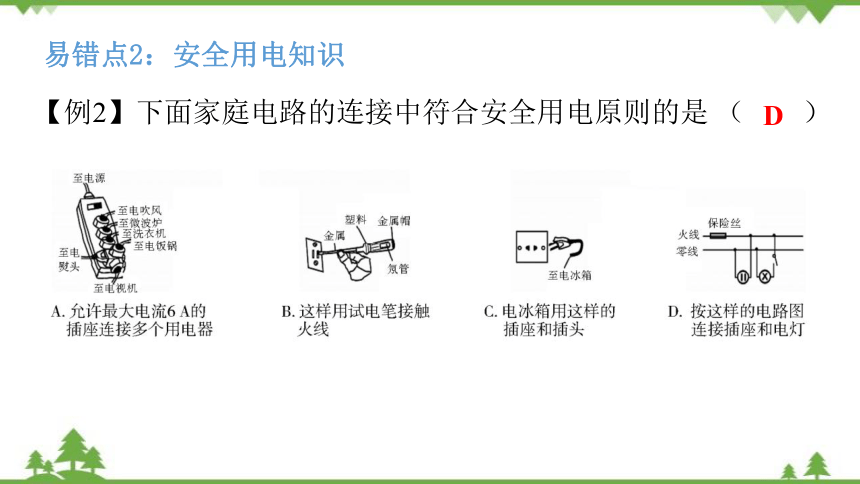

【例2】下面家庭电路的连接中符合安全用电原则的是 （　　）
D

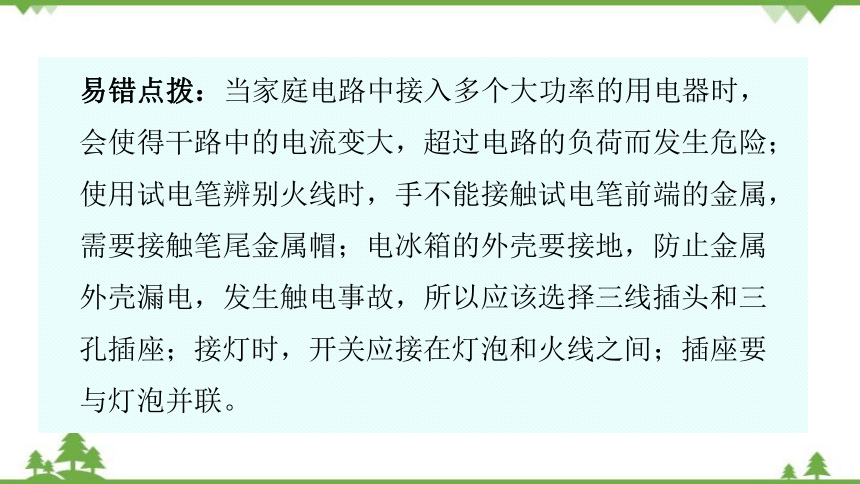

易错点拨：当家庭电路中接入多个大功率的用电器时，会使得干路中的电流变大，超过电路的负荷而发生危险；使用试电笔辨别火线时，手不能接触试电笔前端的金属，需要接触笔尾金属帽；电冰箱的外壳要接地，防止金属外壳漏电，发生触电事故，所以应该选择三线插头和三孔插座；接灯时，开关应接在灯泡和火线之间；插座要与灯泡并联。

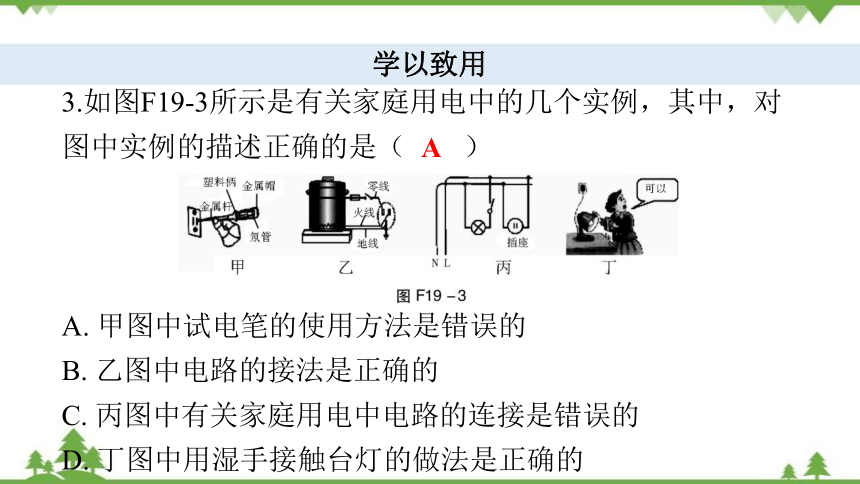

3.如图F19-3所示是有关家庭用电中的几个实例，其中，对图中实例的描述正确的是（　　）
A. 甲图中试电笔的使用方法是错误的
B. 乙图中电路的接法是正确的
C. 丙图中有关家庭用电中电路的连接是错误的
D. 丁图中用湿手接触台灯的做法是正确的
学以致用
A

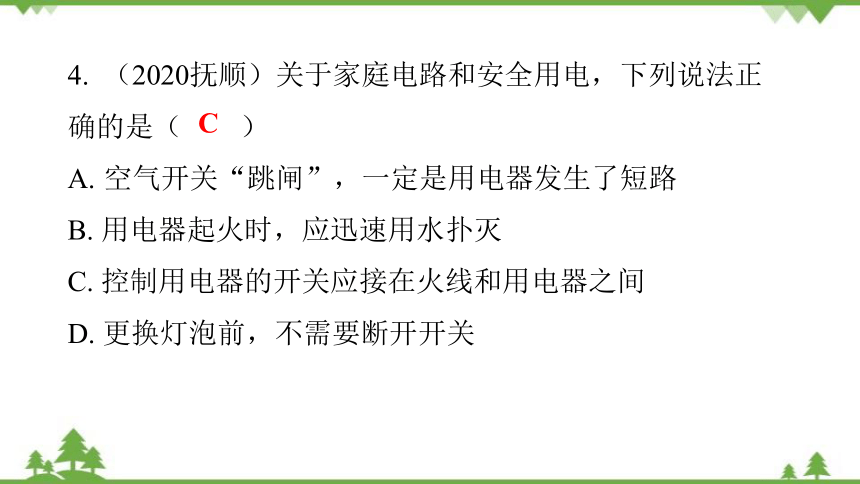

4. （2020抚顺）关于家庭电路和安全用电，下列说法正确的是（　　）
空气开关“跳闸”，一定是用电器发生了短路
B. 用电器起火时，应迅速用水扑灭
C. 控制用电器的开关应接在火线和用电器之间
D. 更换灯泡前，不需要断开开关
C
重点突破
重点1:安全用电
重点分析：安全用电是本章的重点，安全用电是学生在生活、学习中需要掌握和理解的问题，这也是安全用电成为考试热点的原因。 需要把安全用电常识熟记、理解。
1. （2020潍坊）下列做法符合安全用电要求的是（　　）
A. 在高压电线下放风筝
B. 用湿布擦拭使用中的台灯
C. 去掉二脚插头中较长的插脚
D. 使用试电笔时用手指抵住其金属笔卡
D
C
2. 关于家庭电路和安全用电，下列说法中错误的是（　　）
A. 为了防止因漏电而造成触电事故，微波炉的外壳应与地线相连
B. 螺旋口灯泡的螺旋套要接在零线上
C. 为了防止触电，必须把用电器的开关装在零线上
D. 不可以用铜丝代替保险丝
3. 如图F19-4是正常家庭电路的一部分。 下列说法正确的是（　　）
A. 导线B与大地之间的电压为220 V
B. 试电笔先后插入插座的左右插孔，
氖管都发光
C. 灯泡和三孔插座之间是并联的
D. 断开开关S后，站在地上的人接触a点
或b点一定不会触电
C
4. 如图F19-5所示是小明家中某房
间电路的一部分，若在图中甲、乙
两处只能装电灯或开关。对此电路，
说法正确的是（　　）
A. 有金属外壳的用电器应接入三孔插座，使金属外壳接地
B. 保险丝熔断，一定是用电器总功率过大
C. 甲处应装开关，乙处应装电灯
D. 用试电笔测图中三点，A、C两点氖管发光
A
重点2：家庭电路故障
重点分析:电路故障的判断是中考的必考题型，家庭电路的故障分析是判断电路故障的一种，要足够重视。 考查对家庭电路故障的分析判断能力，要结合家庭电路的特点熟练掌握。
B
5. 暑期，琳琳同学家新装了一台3 kW的空调，试用了一会儿，家中突然停电，检查发现熔丝断了。导致上述故障的原因可能是（　　）
插头和插座接触不良
B. 电路中用电器的总功率过大
C. 空调机内部断路
D. 控制空调机的开关短路
B
6. 如图F19-6所示的家庭电路中，闭合开关S后灯泡不亮。用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光，发生这一现象的原因可能是（　　）
A. 灯泡短路 B. 灯丝断了
C. 开关接触不良 D. 插座短路
7. 家里一盏电灯突然熄灭，用试电笔（又名“试电笔”）分别测试电路中的a、b、c、d四点（如图F19-7），只有测a点时氖管发光。 若电路中只有一处故障，则故障可能是（　　）
进户零线断路
B. 灯泡L断路
C. 开关S接触不良
D. 导线cd断路
C
B
8. 如图F19-8所示是某家庭电路，闭合开关，灯不亮。用试电笔接触c点氖管不发光，接触d点氖管发光。已知该电路有两处故障，则下列判断正确的是（　　）
A. ac间断路，bd间断路
B. ac间断路，eb间断路
C. ac间断路，cd间短路
D. eb间断路，cd间短路
9. （2020锦州）在使用试电笔时手必须接触_______（填“笔尖”或“笔尾”）金属体，如图F19-9所示的电路，开关闭合后，灯不亮，用试电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是____________。
笔尾
CD间断路
重点3：家庭电路作图
重点分析:家庭电路中，螺口灯泡的接法是火线接开关，再接入灯泡顶端的金属点，灯泡的螺旋套直接接到零线上，即防止发生触电事故，又能保证开关控制灯泡。 三孔插座的接法是上孔接地线，起到保护作用；右孔接火线，左孔接零线。
10. 请将如图F19-10所示的电路补画完整，要求在图中①和②的缺口处分别画出开关或灯泡的电路符号，并把③处的三孔插座连入电路。
如答图F19-1所示。
11. 小刚的爸爸在自家盖的房间里安装了一盏“220 V 100 W”的顶灯和一盏“220 V 5 W”的壁灯。 他打算把这两盏灯并联，然后另用一个普通的拉线开关S2同时来控制两灯。 但接完后，合上开关S1，拉线开关S2仍然断开时，发现壁灯亮，顶灯却很暗。 他接着合上拉线开关S2，结果壁灯灭，顶灯很亮，再断开拉线开关S2，又恢复了原状。试在图F19-11中画出他错接的电路图。
如答图F19-2所示。
12. （2020金昌）一间教室要安装2盏“220 V 60 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图F19-12中元件用笔画线代替导线连接起来。
如答图F19-3所示。
13. （2020自贡）生活中有一种插线板，在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在图F19-13中画出开关、指示灯、电阻和插孔的连接方式，并与电源线接通。
如答图F19-4所示。
重点4：生活用电综合计算
重点分析:本考点是电学知识的综合应用，综合性强，难度大，分值也高。 常把欧姆定律、电功率、焦耳定律等知识综合在一起考查考生综合应用能力，做此类题要结合电路的特点，仔细分析问题，综合解决。
14.在220 V的电路上装有额定电流为5 A的保险丝，在这个电路中最多能接“220 V 40 W”的电灯（　　）
A.27盏 B.28盏 C.44盏 D.8盏
A
15.小明家新买了一个电热水器，刚接入电路，家里的空气开关就断开了。他猜想造成空气开关断开的原因是:①连入电路中的用电器总功率过大;②电热水器或插头处短路。于是他请电工师傅检修后，将空气开关复位，只让电热水器单独工作，家里标有“2 000 r/（kW·h）”字样的电能表的转盘3 min内转了100转，电热水器的功率为_________W。小明猜想____（填序号）是正确的。（已知电热水器接入电路前，小明家正在使用的用电器的总功率约为3 200 W，空气开关允许通过的最大电流为40 A）
1 000
②
16. 如图F19-14所示，A为一根5 A的保险丝，B、C均为3 A的保险丝。 R1＝21 Ω，R2＝18 Ω。 当S断开时，通过R1的电流为2.4 A。 求当S闭合时:
（1）流过A保险丝的电流为多大？
（2）哪根保险丝有可能熔断？该
根保险丝应该选用表中直径为多大
的保险丝？
答案：（1）5.2 A（2）A 1.26 mm
直径/mm 额定电流/A
0.40 1.5
0.71 3
0.98 4.5
1.26 6
1.58 7.5
1.98 15
17.盛夏酷暑，妈妈为了让小明在考试前有一个更舒适的学习环境，特地在他的房间安装了一台冷热两用的空调。 这台空调说明书中的主要数据如下表所示。
额定电压/V 220
频率/Hz 50
额定制冷功率/W 1400
额定制热功率/W 1800
（1）空调工作时应选用图F19-15中的______________孔插座。
三
（2）空调正常制冷时电流是多大？连续正常制冷30 min消耗多少千瓦时的电能？（结果保留两位小数）
（3）这些电能若用于加热水，加热器的热效率为80%，能使50 kg、20 ℃的水温度升高多少？［水的比热容c水=4.2×103 J/（kg·℃）］
答案：（2）6.36 A 0.7 kW·h （3）9.6 ℃
18.小翔的爸爸出差带回一个“快热式电热水器”，准备安装在家里的电路中，图F19-16是电能表照片的截图和其标牌上的部分内容。则：
（1）假如该热水器正常工作，通过的电流为多大？（结果均保留一位小数）
（2）如果该热水器直接安装到家里原来的电路中行吗？写出一种可能出现的问题？
答案：（1）36.4 A
（2） 不能直接连入原电路中。可能出现的问题有：
烧坏导线、烧坏保险丝、烧坏电能表、
引起火灾或者空气开关跳闸等。
（3）若经过专业人员的处理后，热水器能够在家里使用了。 可是每次启动热水器时，与它相邻的电灯都会变暗。小翔分析发现，这是因为导线有电阻会消耗电能，导致电器两端的电压降低。设他家导线电阻共为2 Ω，当只有热水器工作时，求：
①热水器两端的实际电压；
②在此情况下，电路1 h共消耗多少电能？（热水器的电阻变化忽略不计）
（3） ①165 V ② 6.01 kW·h
9.如图F19-17甲所示是某款电热水龙头，即开即热、冷热兼用。 图F19-17乙是它的原理电路图，R1、R2为电热丝，通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换。 有关参数如下表。 不考虑温度对电阻丝值的影响，请回答下列问题：
图F19-17
产品名称 即热式电热水龙头
应用场所 厨房、卫生间
额定功率 温水（2 200 W）
热水（3 300 W）
额定电压/V 220
额定频率/Hz 50
防触电类型 Ⅰ类（最高等级）
（1）开关与1、2接触时，水龙头放出的水是__________（填“温”或“热”）水，此时电路中的电流多大？
（2）水龙头放热水时，正常工作50 s，消耗的电能是多少？
（3）R2的电阻值多大？
温
答案：（1）10 A
（2）1.65×105 J
（3）44 Ω
