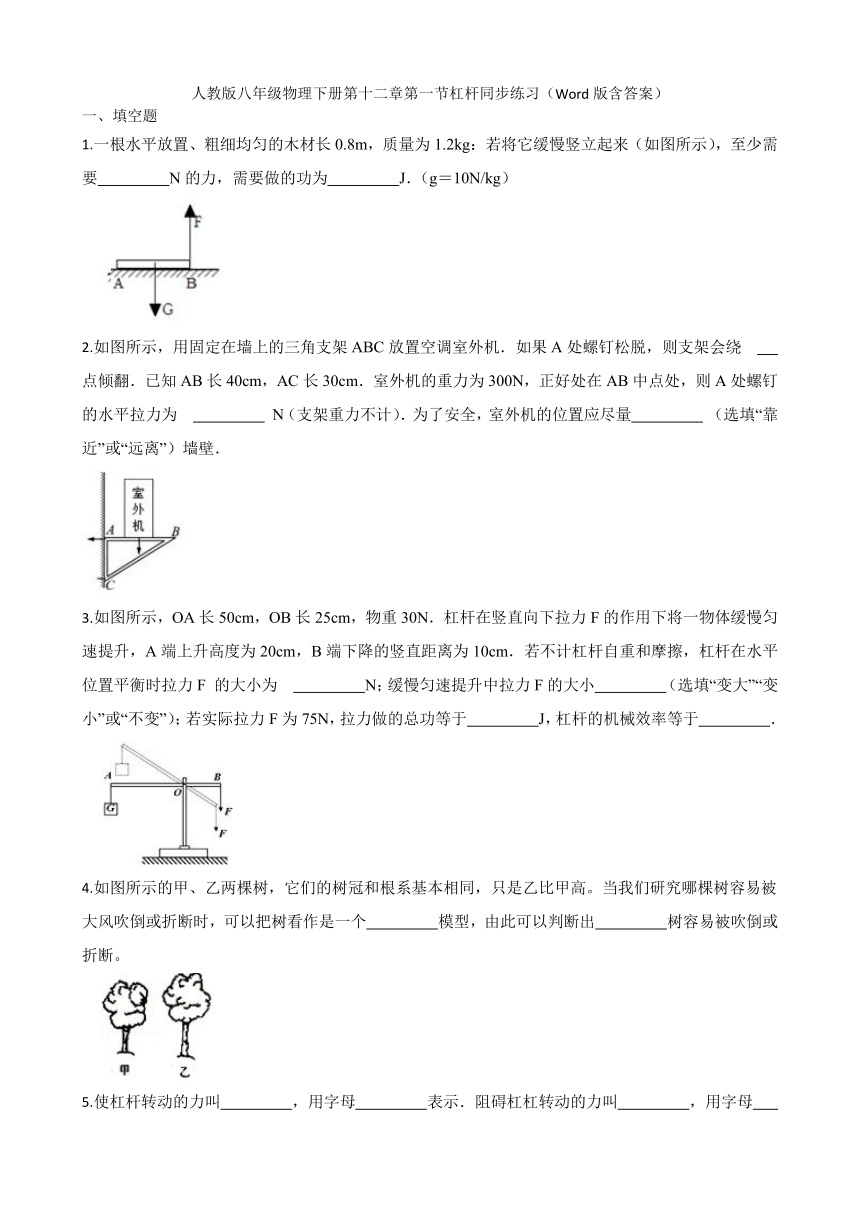

人教版八年级物理下册第十二章第一节杠杆同步练习（Word版含答案）
一、填空题
1.一根水平放置、粗细均匀的木材长0.8m，质量为1.2kg：若将它缓慢竖立起来（如图所示），至少需要 N的力，需要做的功为 J．（g＝10N/kg）
2.如图所示，用固定在墙上的三角支架ABC放置空调室外机．如果A处螺钉松脱，则支架会绕 点倾翻．已知AB长40cm，AC长30cm．室外机的重力为300N，正好处在AB中点处，则A处螺钉的水平拉力为 N（支架重力不计）．为了安全，室外机的位置应尽量 （选填“靠近”或“远离”）墙壁．
3.如图所示，OA长50cm，OB长25cm，物重30N．杠杆在竖直向下拉力F的作用下将一物体缓慢匀速提升，A端上升高度为20cm，B端下降的竖直距离为10cm．若不计杠杆自重和摩擦，杠杆在水平位置平衡时拉力F 的大小为 N；缓慢匀速提升中拉力F的大小 （选填“变大”“变小”或“不变”）；若实际拉力F为75N，拉力做的总功等于 J，杠杆的机械效率等于 ．
4.如图所示的甲、乙两棵树，它们的树冠和根系基本相同，只是乙比甲高。当我们研究哪棵树容易被大风吹倒或折断时，可以把树看作是一个 模型，由此可以判断出 树容易被吹倒或折断。
5.使杠杆转动的力叫 ，用字母 表示．阻碍杠杠转动的力叫 ，用字母 表示．
6.如图，长为 1m 的轻质杠杆AB，支点O 是杠杆 AB 的中点，OC：OB=1:2，将重 分别为 10N 和 2N 的正方体 M、N 用细绳系于杠杆的B 点和 C 点，已知 M的边长L=0.1m，
则此时 M 对地面的压强为 Pa。若沿竖直方向将 M 左右两边各切去 0.5h 的部分，然 后将 C 点处系着 N 的细绳向右移动 h 时，M 对地面的压强减小了 60Pa，则 h= m。
7.如图甲所示，AB为轻质杠杆，AC为轻质硬棒且与力传感器相连，图乙是物体M从A点开始向右匀速运动过程中力传感器读数大小与时间的关系图像，则物体M的质量大小为 g；已知OA的长度为30cm，OB足够长，AC能承受的最大弹力大小为15N，若要杆不断，物体从A点开始运动时间最长为 s（g=10N/kg）。
8.小琪用如图所示钢丝钳剪铁丝，剪铁丝时动力臂长15cm，阻力臂长2cm，若铁丝被剪断需要900N的力，小明至少要用 N的力才能将铁丝剪断。小琪去钓鱼所用的钓鱼竿是 杠杆（选填“省力”或“费力”）。
二、选择题

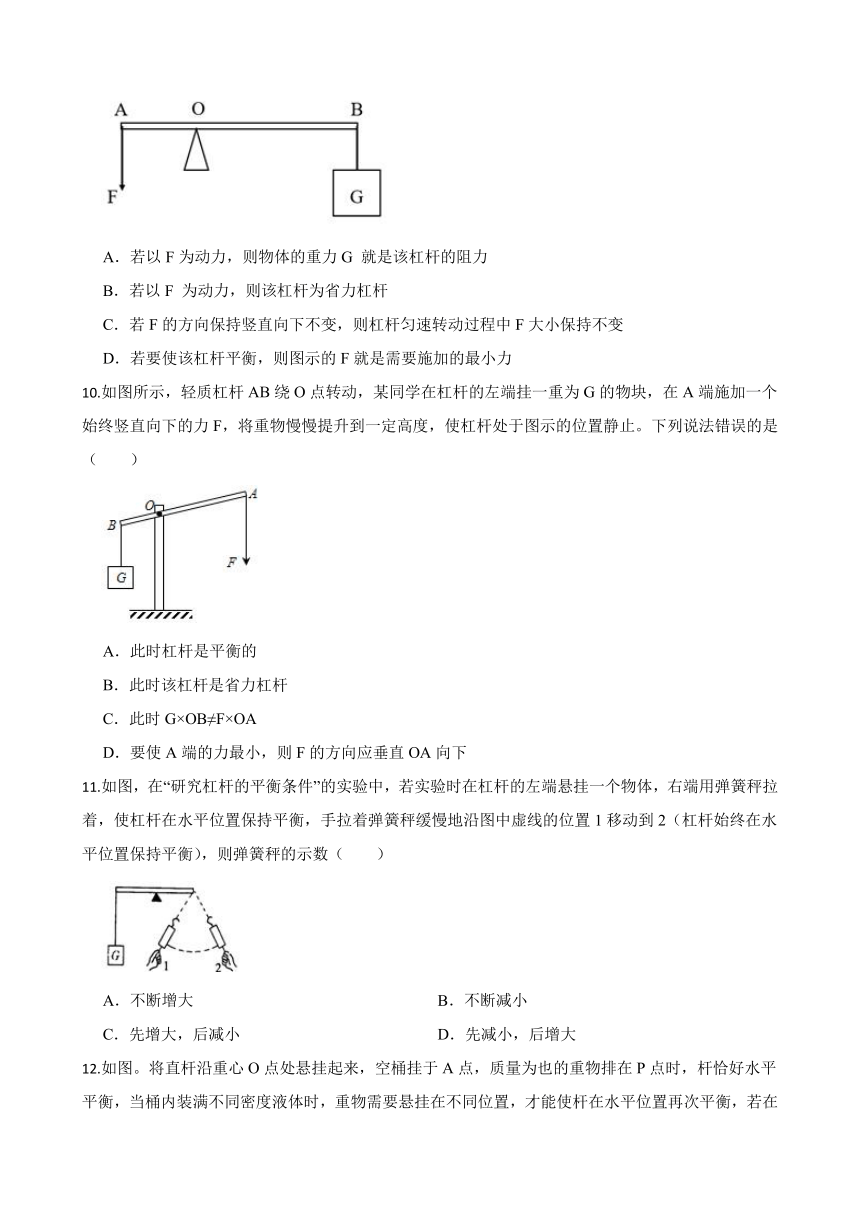

9.如图所示，用力F向下拉杠杆，从而达到提升重物G的目的，关于该杠杆，下列说法正确的是（ ）
A．若以F为动力，则物体的重力G 就是该杠杆的阻力
B．若以F 为动力，则该杠杆为省力杠杆
C．若F的方向保持竖直向下不变，则杠杆匀速转动过程中F大小保持不变
D．若要使该杠杆平衡，则图示的F就是需要施加的最小力
10.如图所示，轻质杠杆AB绕O点转动，某同学在杠杆的左端挂一重为G的物块，在A端施加一个始终竖直向下的力F，将重物慢慢提升到一定高度，使杠杆处于图示的位置静止。下列说法错误的是（ ）
A．此时杠杆是平衡的
B．此时该杠杆是省力杠杆
C．此时G×OB≠F×OA
D．要使A端的力最小，则F的方向应垂直OA向下
11.如图，在“研究杠杆的平衡条件”的实验中，若实验时在杠杆的左端悬挂一个物体，右端用弹簧秤拉着，使杠杆在水平位置保持平衡，手拉着弹簧秤缓慢地沿图中虚线的位置1移动到2（杠杆始终在水平位置保持平衡），则弹簧秤的示数（ ）
A．不断增大 B．不断减小
C．先增大，后减小 D．先减小，后增大
12.如图。将直杆沿重心O点处悬挂起来，空桶挂于A点，质量为也的重物排在P点时，杆恰好水平平衡，当桶内装满不同密度液体时，重物需要悬挂在不同位置，才能使杆在水平位置再次平衡，若在杆上相应位置标上密度值，就能直接读出桶中液体的密度。下列方法中，能使该直杆密度计的测量精度更高一些的是（ ）
A．减小AO之间的距离 B．减小重物质量置物
C．减小桶的容积 D．增大桶的质量
13.小明用如图所示的装置探究杠杆的平衡，杠杆重力忽略不计，AB＝BC＝CO。图中所用钩码相同，弹簧测力计均保持竖直方向拉杠杆，使杠杆平衡在图示位置，弹簧测力计的示数分别为F1、F2、F3、F4，以下判断正确的是（ ）
A．F1﹤F2﹤F3﹤F4 B．F1=F4﹤F3﹤F2
C．F1=F4﹤F2﹤F3 D．F1﹤F3﹤F2﹤F4
14.如图所示，均匀木棒AB长1m，水平放置在OO＇两个支撑点上。已知AO、O＇B长度均为0.25m，若在B端竖直向上施力稍微拍起一点距离，需要用力10N；若在B端竖直向下施力稍微压下一点距离，需要用力（ ）
A．10N B．20N C．30N D．40N
三、画图题
15.在下图中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．
四、实验探究题
16.在探究“杠杆平衡条件”的实验中，杠杆上每格等距：
（1）实验前没挂钩码时，发现杠杆左端上翘，应将左端平衡螺母向 旋一些（选填“左”，“右”），使杠杆在 位置平衡，实验中仍调到此位置平衡目的是 、 ．
（2）实验中，用如图所示的方式悬挂钩码，杠杆也能平衡，但采用这种方式是不妥当的．这主要是因为
A．一个人无法独立操作
B．需要使用太多的钩码
C．力臂与杠杆不重合
D．力和力臂数目过多
（3）图中，不改变支点O右侧所挂的两个钩码及其位置，保持左侧第 格的钩码不动，将左侧另外两个钩码改挂到它的下方，杠杆仍然可以平衡．
五、综合算题
17.杠杆平衡时，动力臂l1为0.6米，阻力臂l2为0.2米，若阻力F2的大小为60牛，求动力F1的大小。
答案
1.6；4.8
2.C；200；靠近
3.60；7；不变；85.7%
4.杠杆；乙
5.动力；F1；阻力；F2
6.900；0.05
7.1000；12.5
8.120；费力
9.C
10.C
11.D
12.B
13.B
14.C
15.解:如图所示:
16.（1）左；水平；消除杠杆自重对杠杆平衡的影响；便于测量力臂 （2）D （3）2
17.解：由杠杆平衡条件可知：
F1l1＝F2l2，
则动力F1＝ ＝ ＝20N。
答：动力F1为20N。
