第十九章 生 活 用 电
第3节 安 全 用 电
目录
夯实基础
01
能力提升
02

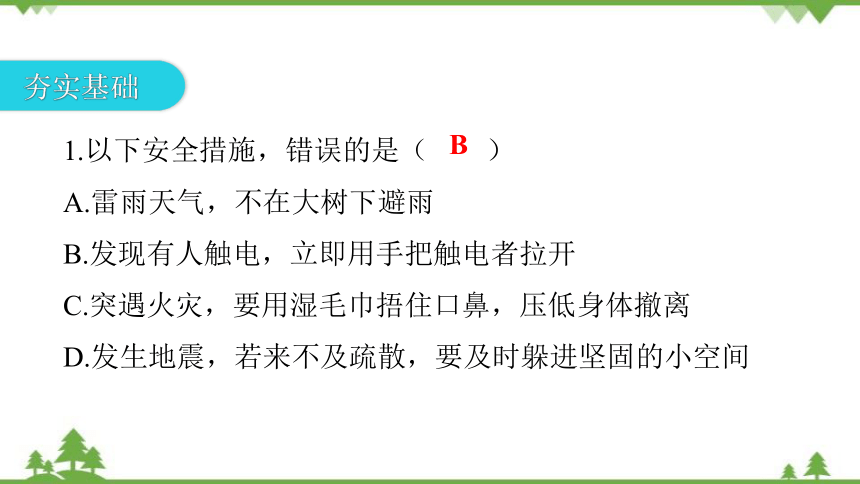

1.以下安全措施，错误的是（　　）
A.雷雨天气，不在大树下避雨
B.发现有人触电，立即用手把触电者拉开
C.突遇火灾，要用湿毛巾捂住口鼻，压低身体撤离
D.发生地震，若来不及疏散，要及时躲进坚固的小空间
B
夯实基础

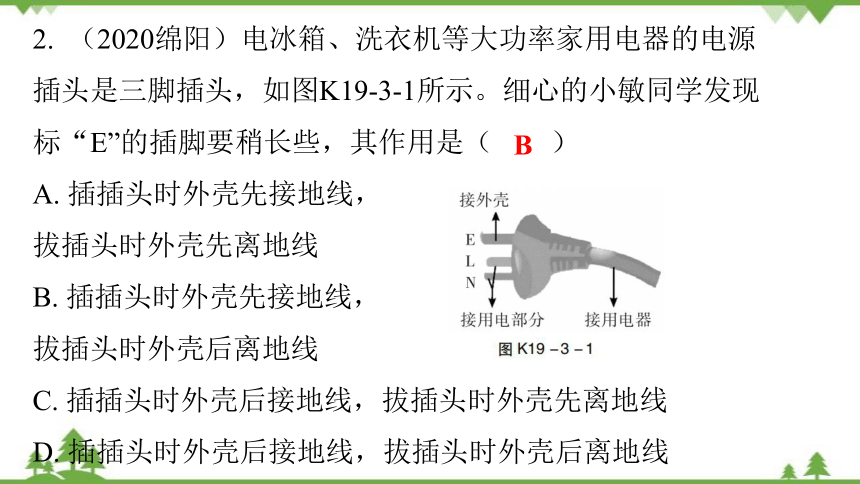

2. （2020绵阳）电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图K19-3-1所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是（　　）
A. 插插头时外壳先接地线，
拔插头时外壳先离地线
B. 插插头时外壳先接地线，
拔插头时外壳后离地线
C. 插插头时外壳后接地线，拔插头时外壳先离地线
D. 插插头时外壳后接地线，拔插头时外壳后离地线
B

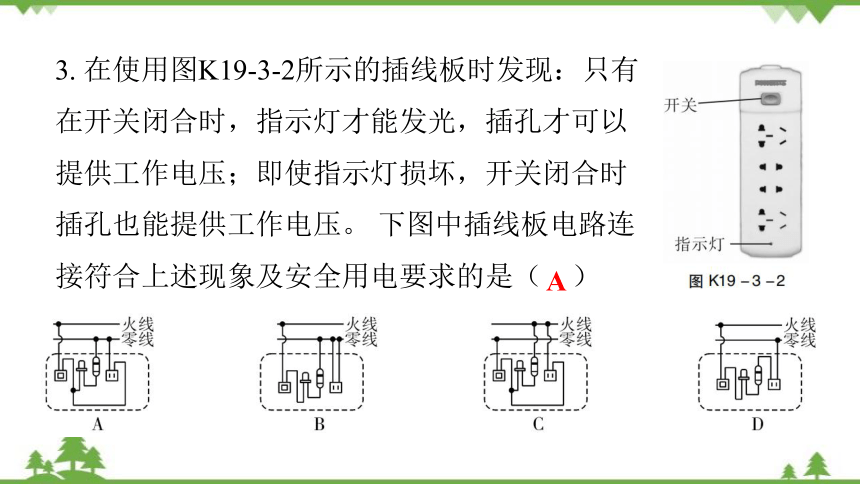

3. 在使用图K19-3-2所示的插线板时发现：只有
在开关闭合时，指示灯才能发光，插孔才可以
提供工作电压；即使指示灯损坏，开关闭合时
插孔也能提供工作电压。 下图中插线板电路连
接符合上述现象及安全用电要求的是（ ）
A

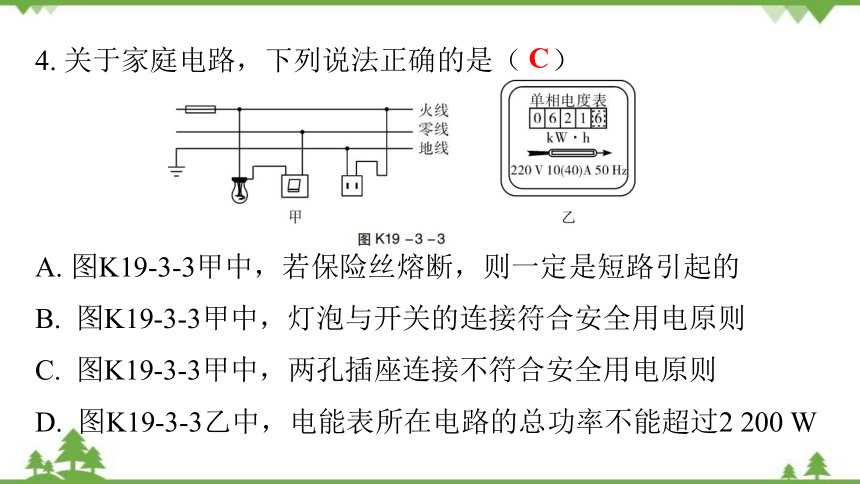

4. 关于家庭电路，下列说法正确的是（ ）
A. 图K19-3-3甲中，若保险丝熔断，则一定是短路引起的
B. 图K19-3-3甲中，灯泡与开关的连接符合安全用电原则
C. 图K19-3-3甲中，两孔插座连接不符合安全用电原则
D. 图K19-3-3乙中，电能表所在电路的总功率不能超过2 200 W
C

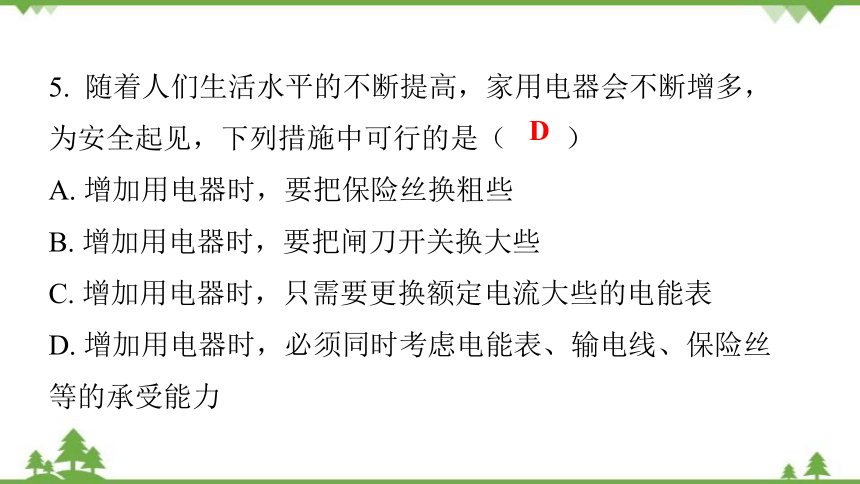

5. 随着人们生活水平的不断提高，家用电器会不断增多，为安全起见，下列措施中可行的是（　　）
A. 增加用电器时，要把保险丝换粗些
B. 增加用电器时，要把闸刀开关换大些
C. 增加用电器时，只需要更换额定电流大些的电能表
D. 增加用电器时，必须同时考虑电能表、输电线、保险丝等的承受能力
D
6. 家庭电路中，当进户线的火线与零线的电流不相等，且差值达到一定值时，安装在干路上的漏电保护器就会切断电路。则下列情况可能使漏电保护器切断电路的是（　　）
A. 用电器短路
B. 用电器金属外壳没有接地
C. 正在工作的用电器总功率过大
D. 小孩站在地上，手接触插座上与火线相连插孔的金属体
D
7. 如图K19-3-4是小轩家的部分电路。 下列说法正确的是 （ ）
A. 若熔断器的熔丝熔断了,可以随
意找导线代替
B. 若导线cd间断路,仍然可以安全
使用三孔插座
C. 若闭合开关S,灯泡L不发光,用试电笔检测e点,氖管不发光,则说明灯丝一定断了
D. 若ab间断路,灯泡L仍能正常工作
D
8. 家庭电路中电灯、电视、电风扇的连接方式是____________________（填“串联”或“并联”）；带有金属外壳的电热水壶用三脚插头，是为了使用时让金属外壳与____________________相连。
并联
大地
9.图K19-3-5甲是某宾馆床头柜上的开关示意图，图K19-3-5乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关。请在图K19-3-5乙中将电路图连接完整，要求符合安全用电原则。
如答图K19-3-1所示。
能力提升
10. 如图K19-3-6所示的家庭照明电路，
已知其中一只灯泡的灯头接线处存在故
障。 电工师傅为查明故障，在保险丝处
接入一只“220 V 40 W”的灯泡L0。 当
只闭合开关S、S1时，灯泡L0和L1都呈暗
红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光。由此可以确定（　　）
A. L1灯头接线处断路 B. L1灯头接线处短路
C. L2灯头接线处断路 D. L2灯头接线处短路
D
11. 如图K19-3-7所示是小彤家的部分电路,她关闭了家中其他用电器,将一个装满水的电热水壶的三脚插头插入插座,测得烧开一壶水的时间是5 min,消耗的电能是3×105 J。 已知电热水壶发热电阻丝的阻值为40 Ω。
（1）导线E通过插孔与电热水壶的什么部分
相连 其目的是什么
（2）此时火线与零线间的实际电压为多少
（3）接着她闭合开关S,使一只标有“220 V 100 W”的白炽灯泡L发光,此时灯泡的实际电功率为多少 （不考虑温度对电阻的影响,计算结果保留一位小数）
答案：（1）导线E与电热水壶的金属外壳相连接。
目的是防止发生漏电时,金属外壳带电,人接触它有触电危险。
（2）200 V
（3）82.6 W
