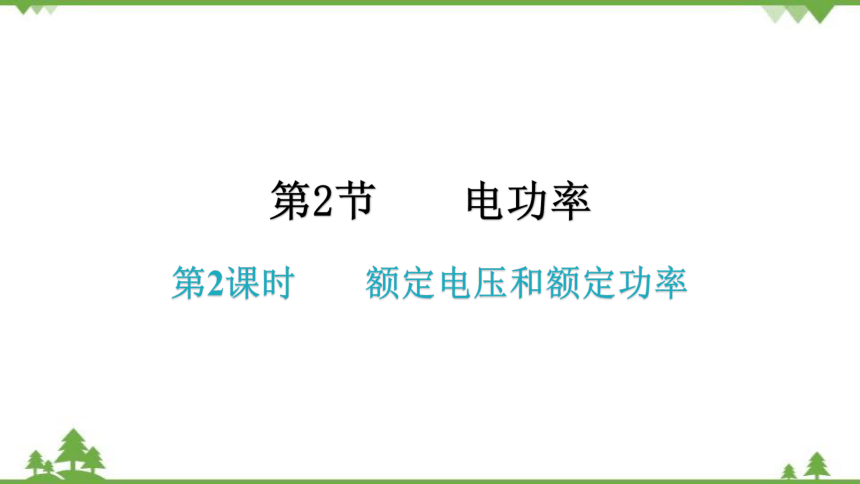

第2节 电功率
第2课时 额定电压和额定功率

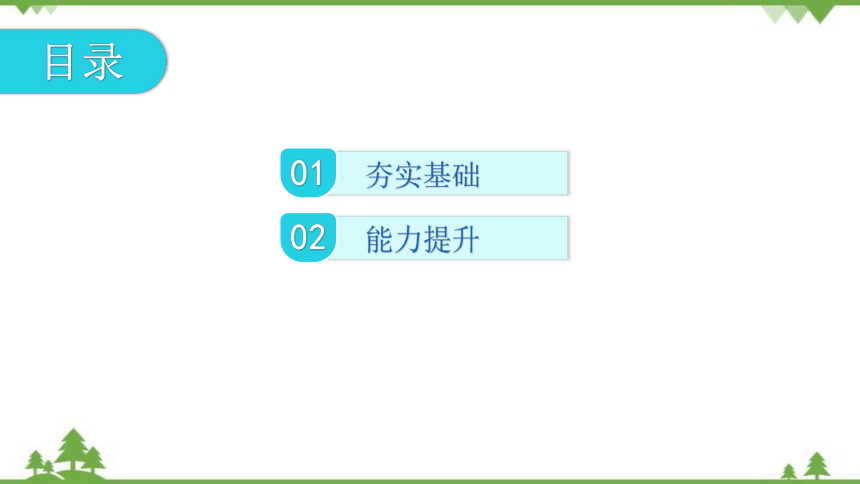

目录
夯实基础
01
能力提升
02

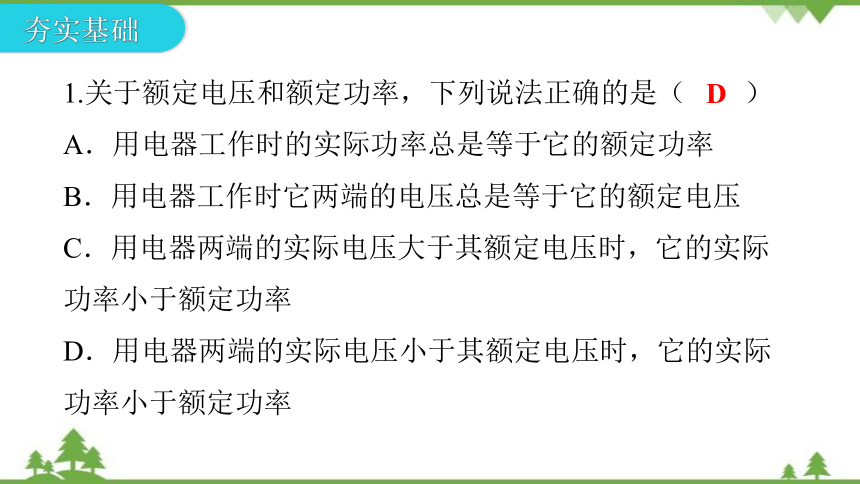

1.关于额定电压和额定功率，下列说法正确的是（　　）
A．用电器工作时的实际功率总是等于它的额定功率
B．用电器工作时它两端的电压总是等于它的额定电压
C．用电器两端的实际电压大于其额定电压时，它的实际功率小于额定功率
D．用电器两端的实际电压小于其额定电压时，它的实际功率小于额定功率
D
夯实基础

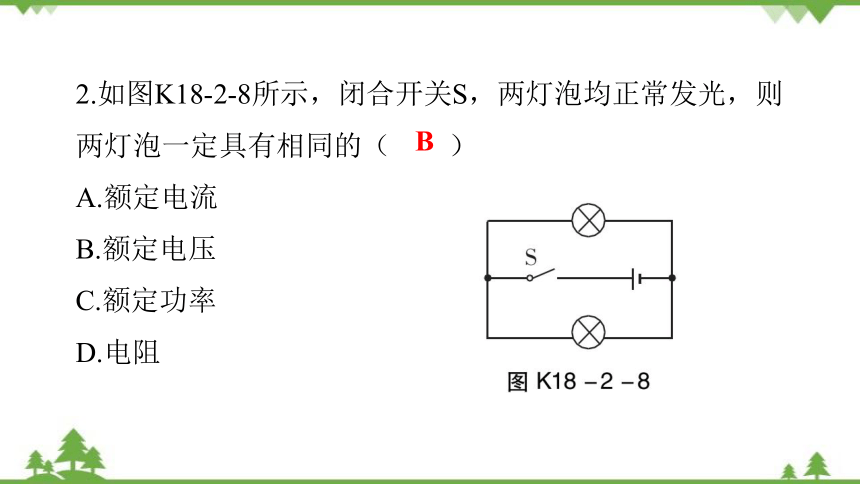

2.如图K18-2-8所示，闭合开关S，两灯泡均正常发光，则两灯泡一定具有相同的（　　）
A.额定电流
B.额定电压
C.额定功率
D.电阻
B

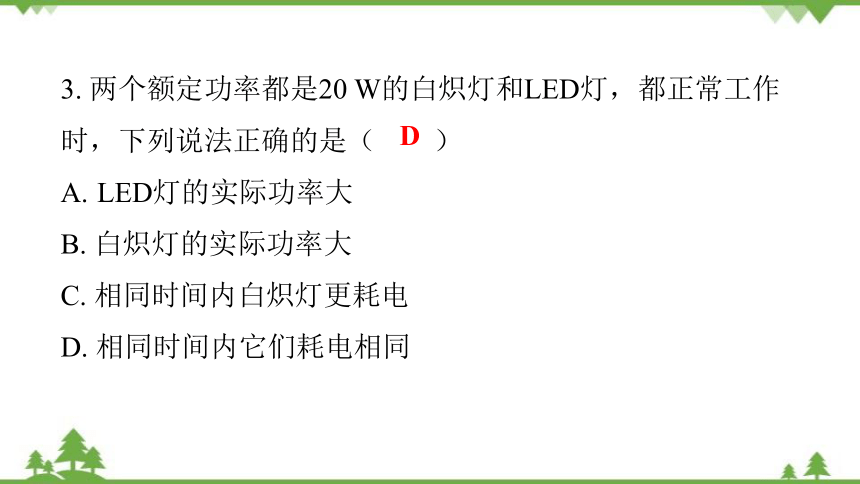

3. 两个额定功率都是20 W的白炽灯和LED灯，都正常工作时，下列说法正确的是（　　）
LED灯的实际功率大
B. 白炽灯的实际功率大
C. 相同时间内白炽灯更耗电
D. 相同时间内它们耗电相同
D

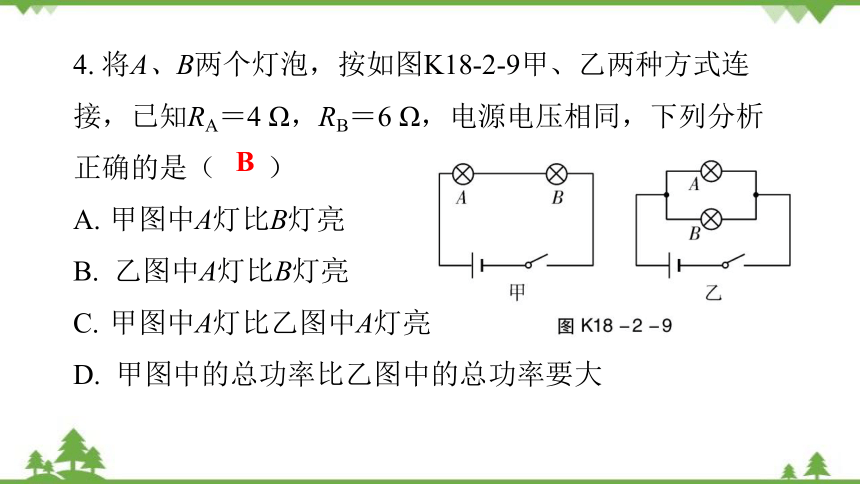

4. 将A、B两个灯泡，按如图K18-2-9甲、乙两种方式连接，已知RA＝4 Ω，RB＝6 Ω，电源电压相同，下列分析正确的是（ ）
甲图中A灯比B灯亮
B. 乙图中A灯比B灯亮
甲图中A灯比乙图中A灯亮
D. 甲图中的总功率比乙图中的总功率要大
B

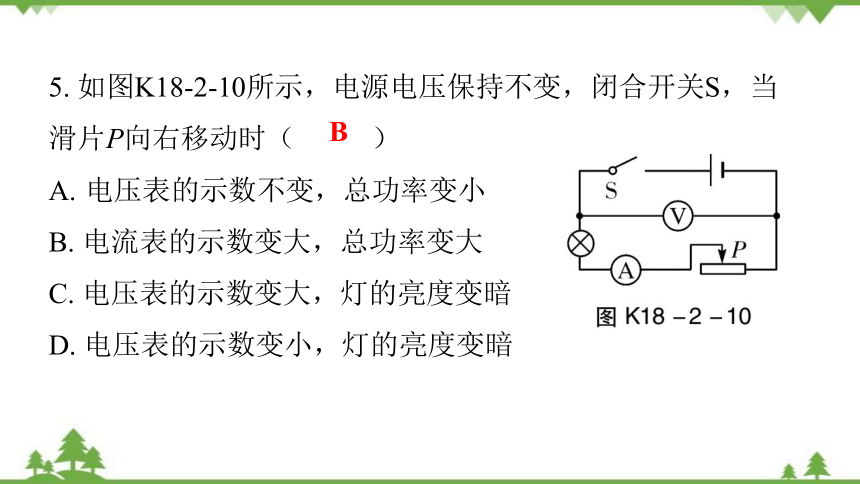

5. 如图K18-2-10所示，电源电压保持不变，闭合开关S，当滑片Ρ向右移动时（ ）
电压表的示数不变，总功率变小
B. 电流表的示数变大，总功率变大
C. 电压表的示数变大，灯的亮度变暗
D. 电压表的示数变小，灯的亮度变暗
B
6. 如图K18-2-11所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A，下列说法正确的是（　　）
电源电压为6 V
B. R2的阻值为1 Ω
C. S1和S2都闭合时，R2消耗的功率为18 W
D. 只闭合S2时，电路消耗的总功率为24 W
D
7. （2020北京）如图K18-2-12所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。下列说法正确的是（　　）
A. 灯L1比灯L2亮
B. 通过A点的电流大于通过B点的电流
C. 灯L1的实际电功率比灯L2的实际电功率小
D. 电路中AB两点间的电压等于BC两点间的电压
D
8. （2020曲阳）a、b、c三盏灯分别标有“220 V 25 W” “110 V 25 W”“36 V 40 W”的字样，它们各自在额定电压下使用时（　　）
A. a灯最亮
B. b灯最亮
C. c灯最亮
D. 三盏一样亮
C
9.把标有“2.5 V 2 W”的两个小灯泡并联到2.5 V的电路中，两个小灯泡同时工作10 min。 求：
（1）通过每盏灯的电流是多少。
（2）两盏灯总功率是多少，它们10 min消耗的总电能是多少。
答案：（1）0.8 A
（2）4 W 2 400 J
能力提升
10. 如图K18-2-13所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。则甲、乙两电路中的总电流之比I1∶I2=______，而电路的总功率之比P1:P2=______。
2∶1
2∶1
11. “道路千万条，安全第一条；
行车不规范，亲人两行泪。”
酒后不开车是每个司机必须遵
守的交通法规。图K18-2-14甲
是酒精测试仪工作电路的原理
图，电源电压U＝6 V；R1为气
敏电阻，它的阻值随气体中酒精含量的变化而变化，如图K18-2-14乙所示。 气体中酒精含量大于0且小于80 mg/100 mL为酒驾，达到或者超过80 mg/100 mL为醉驾。使用前通过调零旋钮（即滑动变阻器R2的滑片）对测试仪进行调零，此时电压表示数为U1＝5 V，调零后R2的滑片位置保持不变。
（1）当电压表示数为U1＝5 V时，求R1消耗的电功率。
（2）当电压表示数为U1＝5 V时，求R2接入电路中的阻值。
（3）某次检测中，电流表示数I1′＝0.2 A，请通过计算，判断此驾驶员属于酒驾还是醉驾。
解：（1）由电路图可知，气敏电阻R1与变阻器R2串联，
电压表测R1两端的电压，电流表测电路中的电流。
由图象可知，气体中酒精含量为0 mg/100 mL时，
气敏电阻的阻值R1＝50 Ω，
R1消耗的电功率P1＝ ＝ ＝0.5 W。
（2）此时R2两端的电压U2＝U-U1＝6 V-5 V＝1 V，
根据串联电路的分压规律可得 ＝ ，
即 ＝ ，
解得R2＝10 Ω。
（3）某次检测中，电流表示数I1′＝0.2 A，
根据欧姆定律可得，此时电路的总电阻
R总＝ ＝ ＝30 Ω，
由电阻的串联可得，此时气敏电阻R1的阻值
R1′＝R总-R2＝30 Ω-10 Ω＝20 Ω，
由图象可知，R1′＝20 Ω时，
气体中酒精含量大于0 mg/100 mL且小于80 mg/100 mL，
则此驾驶员属于酒驾。
答：（略）
