(共24张PPT)

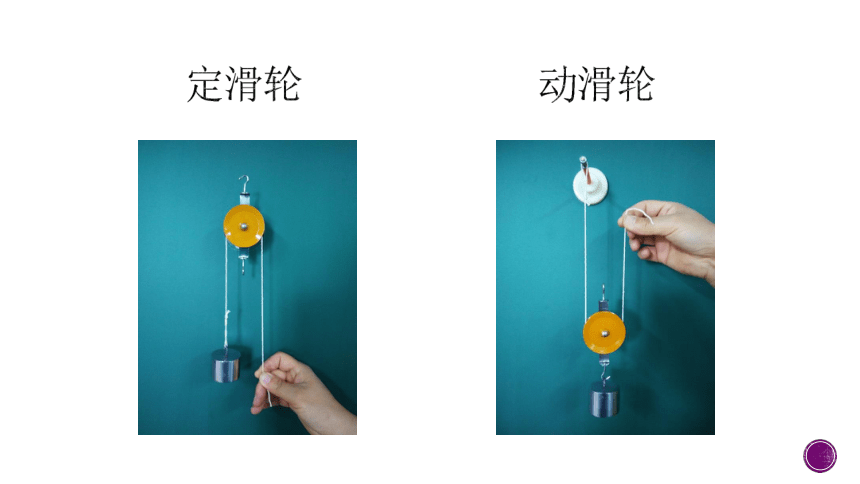

定滑轮
动滑轮
第二节 滑轮
第九章 机械和功
体验

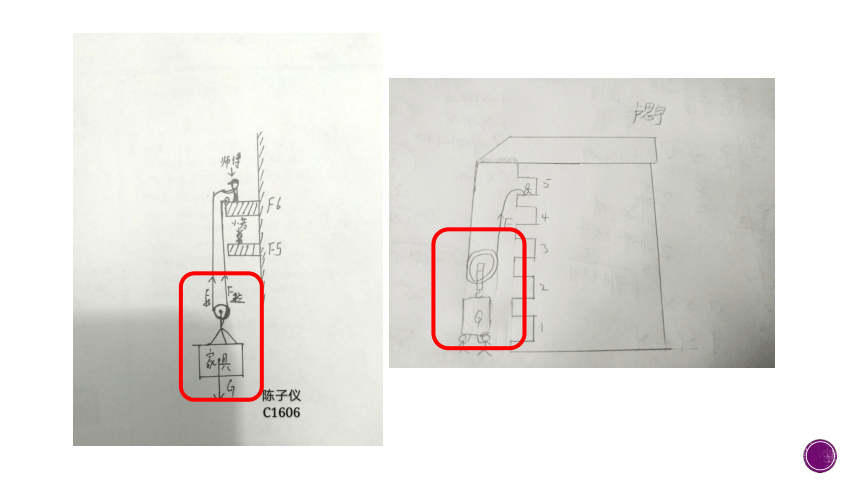

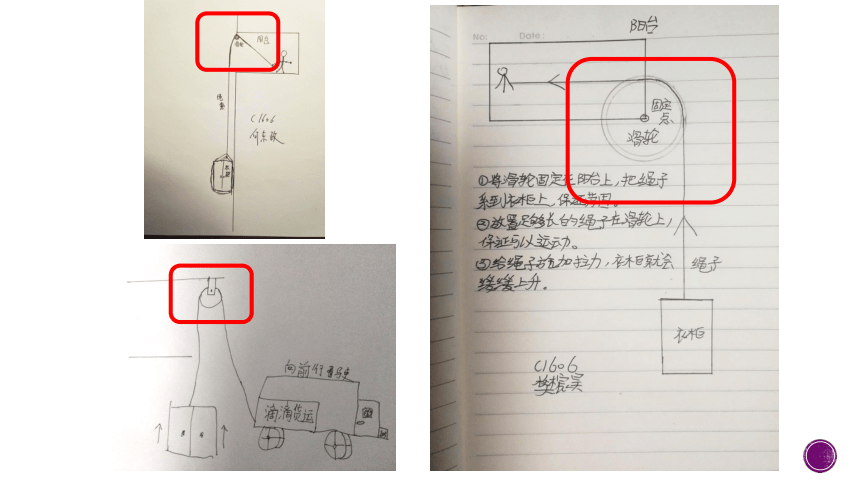

利用一根绳和一个滑轮,情景再现 ,模拟提升“衣柜”

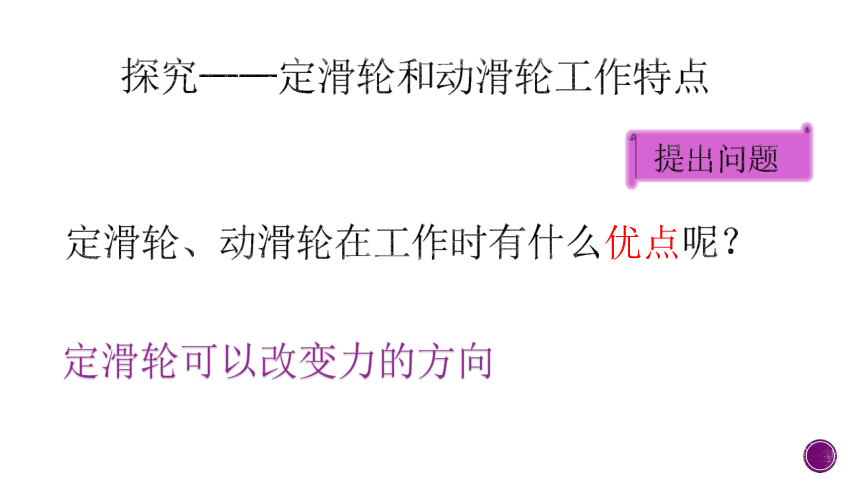

探究——定滑轮和动滑轮工作特点
提出问题
定滑轮、动滑轮在工作时有什么优点呢?
定滑轮可以改变力的方向
探究——定滑轮和动滑轮工作特点
猜想与假设
力?
距离?
直接提升
定滑轮
动滑轮
探究——定滑轮和动滑轮工作特点
设计实验与制订计划

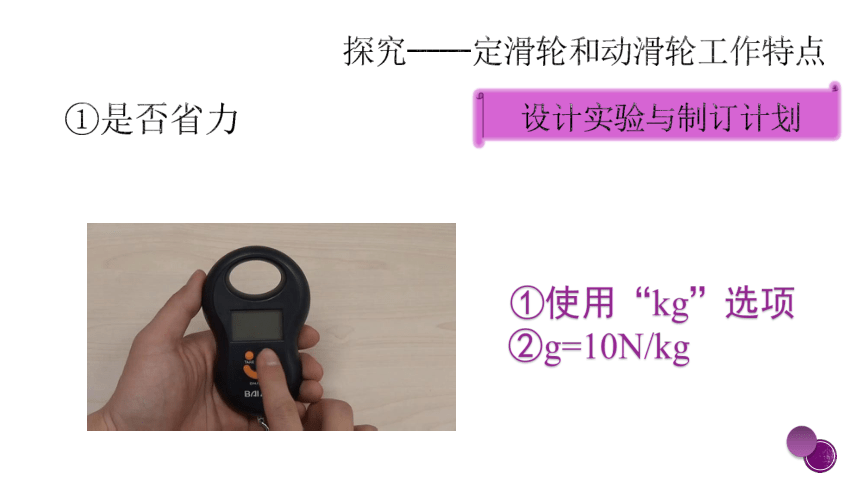

①是否省力
①使用“kg”选项
②g=10N/kg
注意事项:
①使用“kg”选项
②g=10N/kg
探究——定滑轮和动滑轮工作特点
设计实验与制订计划
探究——定滑轮和动滑轮工作特点
设计实验与制订计划
①是否省力
钩码重力
拉力
(匀速、竖直)
直接提升
定滑轮
动滑轮
②是否省距离
探究——定滑轮和动滑轮工作特点
设计实验与制订计划
物体移动距离
拉力作用点
移动距离
注意事项:
缓慢、竖直、匀速拉动细绳读数
探究——定滑轮和动滑轮工作特点
设计实验与制订计划
开始实验 记录数据
探究——定滑轮和动滑轮工作特点
分析与论证
使用动滑轮匀速提起重物,______省力,但_____改变用力方向。 (均填“能”或“不能”)
不能

不能
使用定滑轮匀速提起重物,______省力,但_____改变用力方向。(均填“能”或“不能”)

探究——定滑轮和动滑轮工作特点
分析与论证
使用定滑轮匀速提起重物,拉力通过的距离________物体通过距离。
等于
等于两倍
使用动滑轮匀速提起重物,拉力通过的距离_________物体通过距离
杠杆既能改变力的大小,又能改变力的方向,那滑轮和杠杆相比,有什么优势呢?
定滑轮的实质
等臂杠杆
O
L1
L2
F
动滑轮的实质
动力臂:阻力臂=2:1
省力杠杆
L1
L2
O
F
探究——定滑轮和动滑轮工作特点
评估
实验当中的误差来源?
摩擦、竖直、匀速
利用动滑轮提升物体的同时,动滑轮本身也被提升
……
思考
F1
F2
F3
F1’
F2’
F3’
联系实际
生活当中,你见过利用定滑轮和动滑轮的机械有哪些呢?
练习
1.旗杆顶上装有滑轮,升旗时可以省力。    ( )
2.滑轮是变形的杠杆,所以使用滑轮不一定省力。( )
3.使用动滑轮可以省一半力,也能省一半距离。 ( )
×

×
练习
图中是____滑轮。利用这样的装置把物体举高,用力的方向应向____(选填“上”、“下”)。如果A重2N,要提起50N的物体,至少要用____牛的拉力。
若要使物体上升2m,应将绳的自由端拉动____米。


26
4
练习
如图所示,木块在桌面上匀速滑动,拉力F为2牛,重力G为5N,则木块所受摩擦力为____
1N
