微专题16 多挡位电路的综合计算

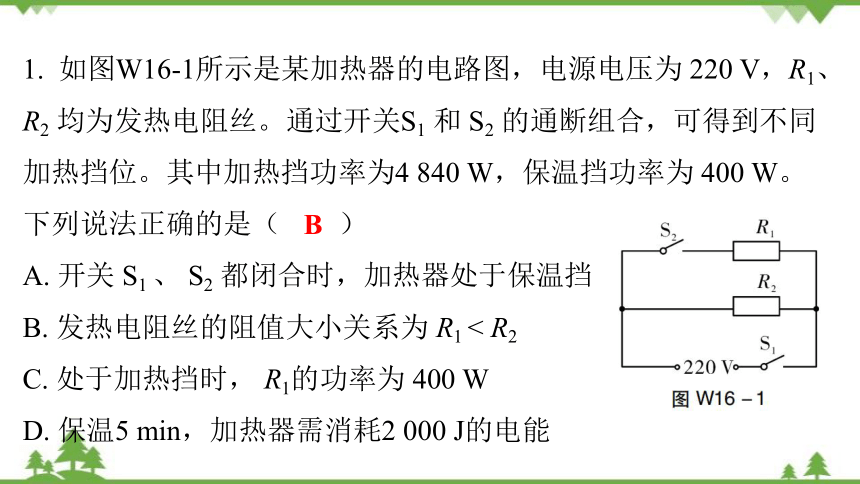

1. 如图W16-1所示是某加热器的电路图，电源电压为 220 V，R1、R2 均为发热电阻丝。通过开关S1 和 S2 的通断组合，可得到不同加热挡位。其中加热挡功率为4 840 W，保温挡功率为 400 W。下列说法正确的是（　　）
A. 开关 S1 、 S2 都闭合时，加热器处于保温挡
B. 发热电阻丝的阻值大小关系为 R1 < R2
C. 处于加热挡时， R1的功率为 400 W
D. 保温5 min，加热器需消耗2 000 J的电能
B

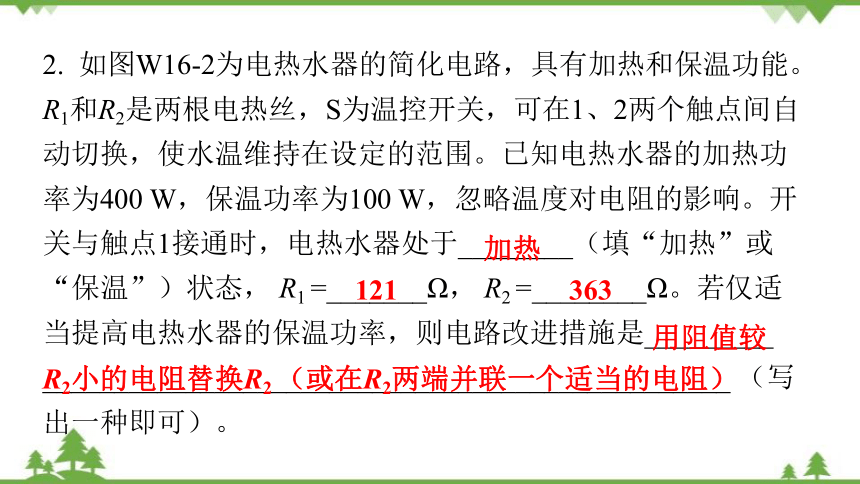

2. 如图W16-2为电热水器的简化电路，具有加热和保温功能。R1和R2是两根电热丝，S为温控开关，可在1、2两个触点间自动切换，使水温维持在设定的范围。已知电热水器的加热功率为400 W，保温功率为100 W，忽略温度对电阻的影响。开关与触点1接通时，电热水器处于________（填“加热”或“保温”）状态， R1 =_______Ω， R2 =________Ω。若仅适当提高电热水器的保温功率，则电路改进措施是_________
________________________________________________ （写出一种即可）。
加热
121
363
用阻值较
R2小的电阻替换R2 （或在R2两端并联一个适当的电阻）
3. 图W16-3为一个电热饮水机的电路简图，其额定电压为220 V，具有“加热”“保温”两种功能，对应功率分别为400 W和40 W。当开关S1、S2均闭合，饮水机处于________（填“保温”或“加热”）状态，R1的阻值为________Ω；用饮水机给2 kg的水加热，当水温升高50 ℃，水吸收的热量为___________J。［c水=4.2×103J/（kg·℃）］
加热
121
4.2×105
4. 图W16-4甲是某款“即热式”电
热水龙头，图W16-4乙是它的原理
电路，R1、R2为电热丝（不考虑温
度对电热丝的影响），A、B、C、D
是四个触点，旋转手柄带动开关S接
通对应电路，实现冷水、温水、热水
之间切换，有关参数如下表所示；当
水龙头放热水时，正常工作60 s，消
耗的电能是__________J；当开关置
于B、C之间时，水龙头工作电路处于________（填“热水”或“温水”）挡；电热丝R2的电阻是_______Ω。
1.8×105
温水
60.5
额定电压 220 V
额定功率 温水 2 200 W
热水 3 000 W
5. 如图W16-5所示是某型号“220 V 1 000 W”电饭煲的原理图。它有高温和保温两挡，通过单刀双掷开关S进行调节，R0为电热丝。当开关S接高温挡时，电路的功率为1 000 W；当开关S接保温挡时。电路的总功率为22 W。求：
图W16-5
（1）电饭煲在高温挡时，开关S应与哪个触点连接？
（2）电热丝R0的阻值多大？
（3） 当电饭煲在保温时，实际电流多大？保温5 min，电热丝R0消耗的电能为多少？
答案：（1）2
（2）48.4 Ω
（3）0.1 A 145.2 J
