12章简单机械：第1节：杠杆同步练习
一．选择题
1．如图所示工具中，属于费力杠杆的是（ ）
A．镊子 B．瓶起子
C．天平 D．钳子
2．杠杆在生活中有很多应用，如图甲、乙两个同学正在玩跷跷板，甲同学欲使静止的跷跷板向下，他可采取的有效方法是（ ）
A．向后移动 B．向前移动
C．前后移动都行 D．请乙后退点
3．现有若干个规格相同的钩码，如图所示，为了使杠杆在水平位置平衡，应在杠杆的A点挂（ ）个钩码。
A．1 B．2 C．3 D．4
4．如图，工人师傅正在使用一根硬棒撬动石头，使用此硬棒（ ）
A．省力且省距离 B．省力但费距离
C．费力且费距离 D．费力但省距离
5．如图是小华在劳动教育实践活动中体验中国传统农耕“舂稻谷”的示意图。小华若要更省力，下列做法可行的是（ ）
A．支点不动，脚在杆上的位置前移
B．将支点靠近人，脚在杆上的位置不动
C．将支点靠近人，同时脚在杆上的位置前移
D．将支点远离人，同时脚在杆上的位置后移
6．如图所示，一根质地均匀的木杆可绕O点自由转动，在木杆的右端施加一个始终垂直于木杆的作用力F，使木杆从OA位置匀速转到OB位置的过程中，力F的大小将（ ）
A．先变大，后变小 B．先变小，后变大
C．一直是变大的 D．一直是变小的
7．如图所示，是我国古代《墨经》最早记述了秤的杠杆原理，有关它的说法正确的是（ ）
A．“标”、“本”表示力，“权”、“重”表示力臂
B．图中的B点为杠杆的支点
C．“权”小于“重”时，A端一定上扬
D．增大“重”时，应把“权”向A端移
8．停放自行车时，若要从如图四点中选择一点施加竖直向上的力，将后轮略微提起。其中最省力的点是（ ）
A．A点 B．B点 C．C点 D．D点
9．《墨经》最早记述了杆秤的杠杆原理，“标”“本”表示力臂，“权”“重”表示力，如图所示，杆秤在水平位置平衡，以下说法正确的是（ ）
A．“重”增大时，N端上扬 B．“权”增大时，M端上扬
C．“权”向右移时，N端下沉 D．提钮向右移时，M端上扬

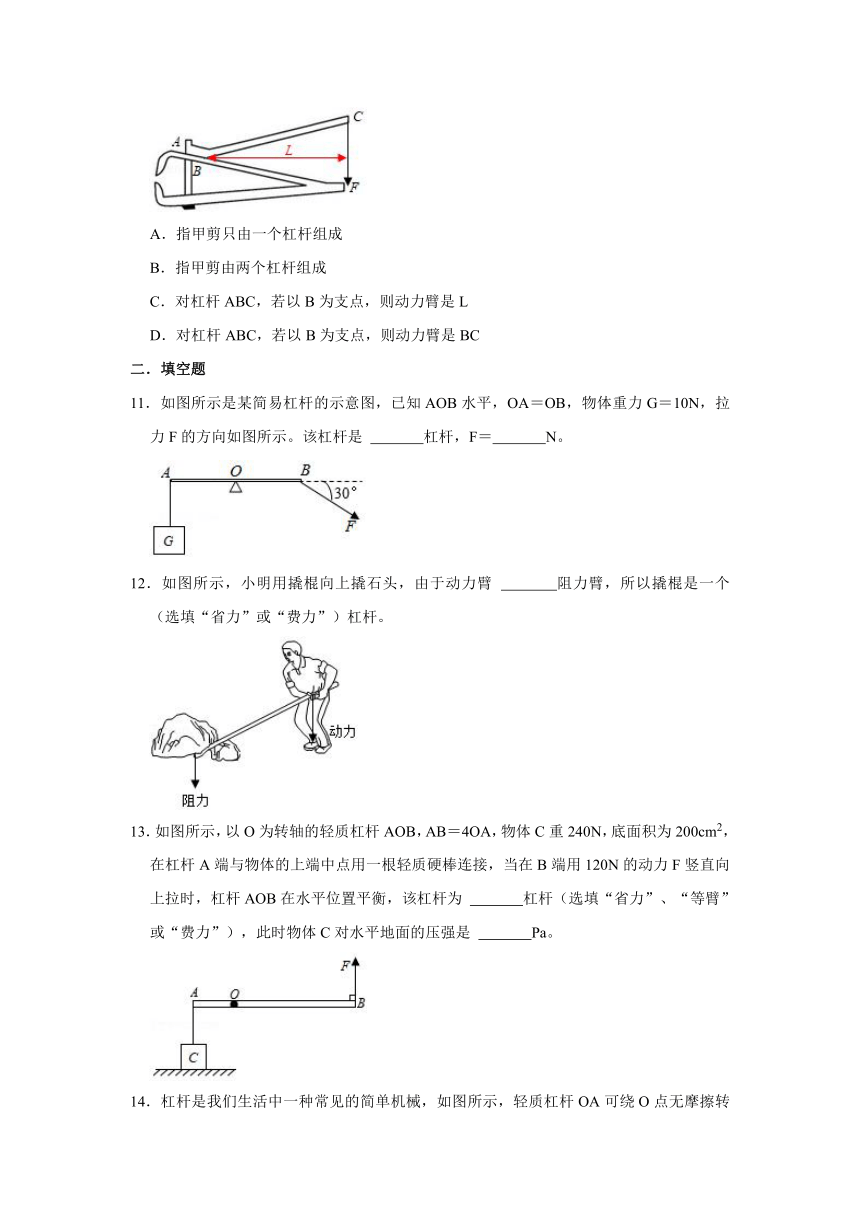

10．如图所示是指甲剪的示意图，F是剪指甲时施加的一个力，则关于指甲剪的下列说法正确的是（ ）
A．指甲剪只由一个杠杆组成
B．指甲剪由两个杠杆组成
C．对杠杆ABC，若以B为支点，则动力臂是L
D．对杠杆ABC，若以B为支点，则动力臂是BC
二．填空题
11．如图所示是某简易杠杆的示意图，已知AOB水平，OA＝OB，物体重力G＝10N，拉力F的方向如图所示。该杠杆是 杠杆，F＝ N。
12．如图所示，小明用撬棍向上撬石头，由于动力臂 阻力臂，所以撬棍是一个 （选填“省力”或“费力”）杠杆。
13．如图所示，以O为转轴的轻质杠杆AOB，AB＝4OA，物体C重240N，底面积为200cm2，在杠杆A端与物体的上端中点用一根轻质硬棒连接，当在B端用120N的动力F竖直向上拉时，杠杆AOB在水平位置平衡，该杠杆为 杠杆（选填“省力”、“等臂”或“费力”），此时物体C对水平地面的压强是 Pa。
14．杠杆是我们生活中一种常见的简单机械，如图所示，轻质杠杆OA可绕O点无摩擦转动，A点悬挂一个重为20N的物体，B点施加一个竖直向上的拉力F，使杠杆在水平位置平衡，且OB：AB＝2：1。则F＝ N，此杠杆是 杠杆。
15．如图所示的钢丝钳是 杠杆（选填“省力”或“费力”），剪铁丝时动力臂长为10cm，阻力臂长为2cm，若铁丝被剪断需要800N的力，小明至少用 N的力才能将铁丝剪断。
三．作图题
16．如图所示，轻质杠杆OAB上挂一物体，拉力F使杠杆在图中位置平衡，请在图中画出力F的力臂L和物体所受的重力示意图。
17．如图，轻质杠杆平衡，请作出动力F1的力臂l1和杠杆所受阻力F2的示意图。
18．用一根钢棒撬动地面上的一块大石头，如图所示，请你在图中作出最省力时的动力方向F并标出相应支点O的位置。
四．实验探究题
19．在“探究杠杆的平衡条件”实验中，每个钩码质量都相等。
（1）如图甲所示，杠杆在此位置静止，这时杠杆 （选填“平衡”或“不平衡”）。
（2）调节杠杆的平衡螺母，使杠杆在水平位置平衡，是为了便于测量 。
（3）如图乙所示，若在A位置挂两个钩码，现有三个钩码，需挂在杠杆O点右侧第 格的位置，使杠杆再次在水平位置平衡。
（4）实验时，多次换用不同数量的钩码，并改变钩码在杠杆上的位置，重复实验。这样做的目的是 。
（5）如图丙所示，用弹簧测力计在B位置向下拉杠杆，保持杠杆在水平位置平衡，弹簧测力计由图中a位置移至b位置时，其示数 （选填“变大”“不变”或“变小”）。
五．计算题
20．搬运砖头的独轮车，车箱和砖头所受的总重力G＝900N，独轮车的有关尺寸如图所示。
（1）判断推车时的独轮车是省力杠杆还是费力杠杆；
（2）求推车时，人手向上的力F的大小。
21．如图所示，将质量为6kg，边长为0.1m的正方体合金块，用细线挂在轻质杠杆A点处，在B点施加与杠杆垂直的力F1时，杠杆在水平位置平衡，其中OB＝3OA（g取10N/kg）求：
（1）合金块的重力；
（2）合金块的密度；
（3）拉力F1的大小。
参考答案与试题解析
一．选择题（共10小题）
1．【解答】解：A、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，故A正确；
B、瓶起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故B错误；
C、天平在使用过程中，动力臂等于阻力臂，是等臂杠杆，故C错误；
D、钳子在使用过程中，动力臂大于阻力臂，是省力杠杆，故D错误。
故选：A。
2．【解答】解：甲同学欲使静止的跷跷板向下，根据杠杆的平衡条件可知，可以增大甲的压力或增大甲的压力的力臂，故他可以向后移动；若乙后退点，则乙的力臂变大，乙的压力与其力臂的乘积变大，跷跷板的右端不会向下，故A正确。
故选：A。
3．【解答】解：设每个钩码重为G，杠杆每格长度为L，由杠杆平衡条件得：2G×6L＝nG×4L，则n＝3。
故选：C。
4．【解答】解：由图可知，使用一根硬棒撬动石头时，动力臂大于阻力臂，由杠杆的平衡条件知道，此时动力小于阻力，即使用的是省力杠杆，由功的原理知道，使用任何机械都不省功，省力杠杆一定费距离，故B正确。
故选：B。
5．【解答】解：A、支点不动，脚在杆上的位置前移，此时阻力、阻力臂不变，动力臂变小，根据杠杆的平衡条件可知，动力变大，不能省力，故A错误；
B、将支点靠近人，脚在杆上的位置不动，此时阻力不变，阻力臂变大，动力臂变小，根据杠杆的平衡条件可知，动力变大，不能省力，故B错误；
C、将支点靠近人，同时脚在杆上的位置前移，阻力不变，阻力臂变大，动力臂变小，根据杠杆的平衡条件可知，动力变大，不能省力，故C错误；
D、将支点远离人，同时脚在杆上的位置后移，阻力不变，阻力臂变小，动力臂变大，根据杠杆的平衡条件可知，动力变小，能省力，故D正确。
故选：D。
6．【解答】解：根据杠杆平衡条件F1L1＝F2L2分析，将杠杆缓慢地由最初位置拉到水平位置时，动力臂不变，阻力为杠杆的重力，也不变，阻力臂变大，所以动力变大。
当杠杆从水平位置拉到最终位置时，动力臂不变，阻力不变，阻力臂变小，所以动力变小。
故F先变大后变小。故A正确，BCD错误。
故选：A。
7．【解答】解：
A、力臂是支点到力的作用线的距离，“权”相当于现在的砝码，即动力，把秤的支点到权的距离称之为“标”，在物理中，我们把它称之为动力臂；
重就是重物，相当于杠杆的阻力，把秤的支点到权的距离称之为“本”，在物理中，我们把它称之为阻力臂；则“标”、“本”表示为力臂，“权”、“重”表示为力，故A错误；
B、图中的B点为阻力的作用点，杠杆的支点是O点，故B错误；
C、“权”小于“重”时，根据杠杆平衡原理条件“权”ד标”＝“重”ד本”可知：当“标”大于“本”时，杠杆可能在水平位置平衡，所以A端不一定上扬，故C错误；
D、增大“重”时，由于“权”和“本”不变 根据杠杆平衡原理条件“权”ד标”＝“重”ד本”可知：应把“标”变大，即把“权”向A端移，故D正确。
故选：D。
8．【解答】解：根据杠杆平衡的条件，F1×L1＝F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．若要从如图四点中选择一点施加竖直向上的力，将后轮略微提起，是围绕前轮与地面的接触点转动，分别作出在A、B、C、D四点施加竖直向上的力并延长，再支点作出垂线，即力臂，如图所示：
由图可知最省力的点是D。
故选：D。
9．【解答】解：
A．“重”增大时，左侧力与力臂的乘积小于右侧力与力臂的乘积N端下沉，故A错误；
B．“权”增大时，左侧力与力臂的乘积大于右侧力与力臂的乘积M端下沉，故B错误；
C．“权”向右移时，左侧力与力臂的乘积小于右侧力与力臂的乘积N端下沉，故C正确；
D．提钮向右移时，左侧力与力臂的乘积大于右侧力与力臂的乘积M端下沉，故D错误。
故选：C。
10．【解答】解：AB、由图可知，杠杆ABC的下面由两个杠杆组成，这两个杠杆的支点在最右侧，所以指甲剪有三个杠杆组成，故AB错误；
CD、对杠杆ABC，若以B为支点，动力臂为支点到动力的作用线的距离，所以L为动力臂，故C正确，D错误。
故选：C。
二．填空题（共5小题）
11．【解答】解：（1）如图，延长动力作用线，作出动力臂OC，
∠CBO＝30°，BO＝AO，
在直角三角形中30°所对的直角边是斜边的一半，所以OC＝OB＝OA，
O是杠杆AOB的支点，OA是阻力臂，OC是动力臂，动力臂小于阻力臂，为费力杠杆；
F是动力，阻力FA＝G＝10N，根据杠杆平衡条件得，FA×OA＝F×OC，即：10N×OA＝F×OA，解得，F＝20N。
故答案为：费力；20。
12．【解答】解：小明用撬棍向上撬石头，根据图可知，动力臂大于阻力臂，所以动力小于阻力，是一个省力杠杆。
故答案为：大于；省力。
13．【解答】解：（1）由题知，O为支点，因为AB＝4OA，所以OB＝3OA，动力臂大于阻力臂，此杠杆为省力杠杆；
（2）由杠杆平衡条件可得：
FB×OB＝FA×OA，
杠杆A端受到的力：
FA＝＝＝360N，方向竖直向上；
由于力的作用是相互的，物体C受到硬杆的压力：
F压＝FA＝360N，
此时物体C对水平地面的压力：
F＝G+F压＝240N+360N＝600N，
受力面积S＝200cm2＝0.02m2，
物体C对水平地面的压强：
p＝＝＝3×104Pa。
故答案为：省力；3×104。
14．【解答】解：杠杆水平平衡时，A端受到的阻力大小FA＝G物＝20N，动力F的力臂为OB，阻力FA的力臂为OA，由杠杆平衡条件F1 L1＝F2 L2可得：F OB＝FA OA，因为OB＜OA，所以F＞FA，即杠杆为费力杠杆；
因为OB＝2AB，所以OA＝OB+AB＝3AB，即OB：OA＝2：3，由F OB＝FA OA可得F的大小为：。
故答案为：30；费力。
15．【解答】解：钢丝钳在使用时动力臂大于阻力臂，所以比较省力，是省力杠杆；
根据杠杆平衡条件：
F1L1＝F2L2，
则：F1×10cm＝800N×2cm，
解得：F1＝160N。
故答案为：省力；160。
三．作图题（共3小题）
16．【解答】解：过物体的重心，向竖直向下方向画一条有向线段，用G表示物体所受重力；由支点O向F的作用线作垂线，垂线段的长度为F的力臂L，如图所示：
17．【解答】解：由图可知支点是O点，从O点向动力F1的作用线作垂线，支点到垂足的距离就是动力臂l1。
阻力F2是物体A对杠杆的拉力，作用点在杠杆上，方向竖直向下，如图所示：
18．【解答】解：由图示可知，当杠杆下端为支点时，OA为动力臂时最长，此时动力最小，力垂直于杠杆向上，支点O与最小作用力F如图所示：
四．实验探究题（共1小题）
19．【解答】解：（1）杠杆静止或匀速转动叫杠杆的平衡，故小王把杠杆放在支架上后，在图甲所示位置静止，这时的杠杆处于平衡状态；
（2）杠杆在水平位置平衡后，支点到力的作用点的距离就是力臂，因此在此实验中我们应首先调节杠杆在水平位置平衡，使杠杆在水平位置平衡的目的是为了便于测量力臂；
（3）设杠杆的一个小格是l，一个钩码重为G，根据杠杆平衡条件得，2G×3l＝3G×L2，所以L2＝2l，所以挂在杠杆O点右侧第2格的位置挂3个钩码；
（4）探究杠杆平衡的条件时进行多次实验，多次改变挂在支点O两边钩码的质量和悬挂位置，收集杠杆平衡时多组动力，动力臂、阻力和阻力臂的数据，其目的是通过实验数据总结实验结论，使实验结论具有普遍性，避免偶然性；
（5）保持B点不变，若拉力F向右倾斜时，此时F的力臂变短，根据杠杆的平衡条件，力变大。
故答案为：（1）平衡；（2）力臂；（3）2；（4）寻找普遍规律；（5）变大。
五．计算题（共2小题）
20．【解答】解：（1）小车是杠杆，轮胎中心是支点，车重是阻力，手施加的力是动力，
动力臂：l1＝0.4m+0.8m＝1.2m，
阻力臂：l2＝0.4m，
动力臂大于阻力臂，所以是省力杠杆。
（2）由杠杆的平衡条件Fl1＝Gl2可得，
F×1.2m＝900N×0.4m，
人手向上的力：F＝300N。
答：（1）推车时的独轮车是省力杠杆。
（2）人手向上的力F的大小是300N。
21．【解答】解：（1）合金块的重力：
G＝mg＝6kg×10N/kg＝60N；
（2）正方体合金块的体积：
V＝L3＝（0.1m）3＝10﹣3m3；
合金块的密度：
＝＝6×103kg/m3；
（3）已知OB＝3OA，F2＝G＝60N，
根据杠杆的平衡条件可得：F1LOB＝F2LOA，
则拉力F1的大小：F1＝＝＝×60N＝20N。
答：（1）合金块的重力为60N；
（2）合金块的密度为6×103kg/m3；
（3）拉力F1的大小为20N
