3.2力的存在（第3课时） 课件

课件27张PPT。第2节 力的存在
（第3课时） 力的三要素

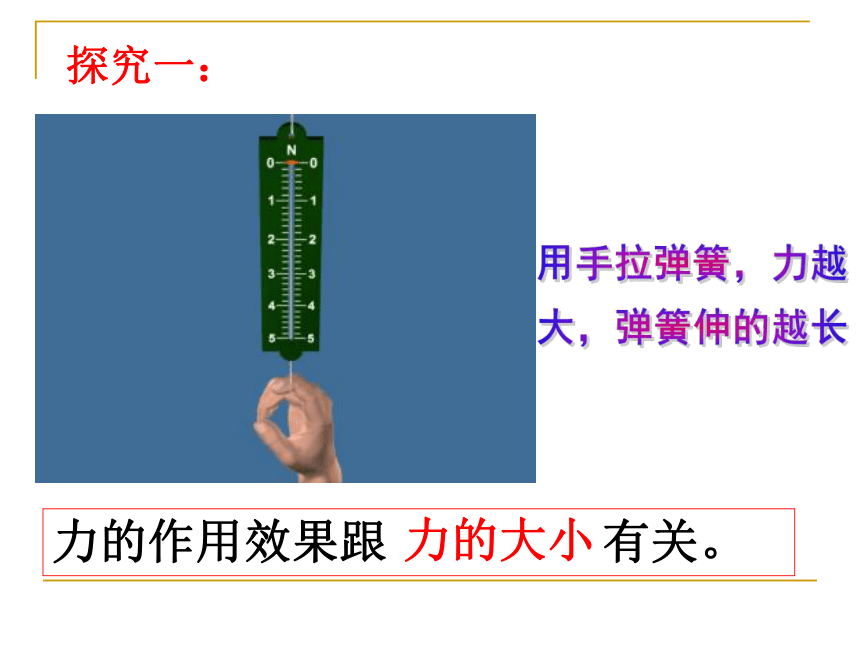

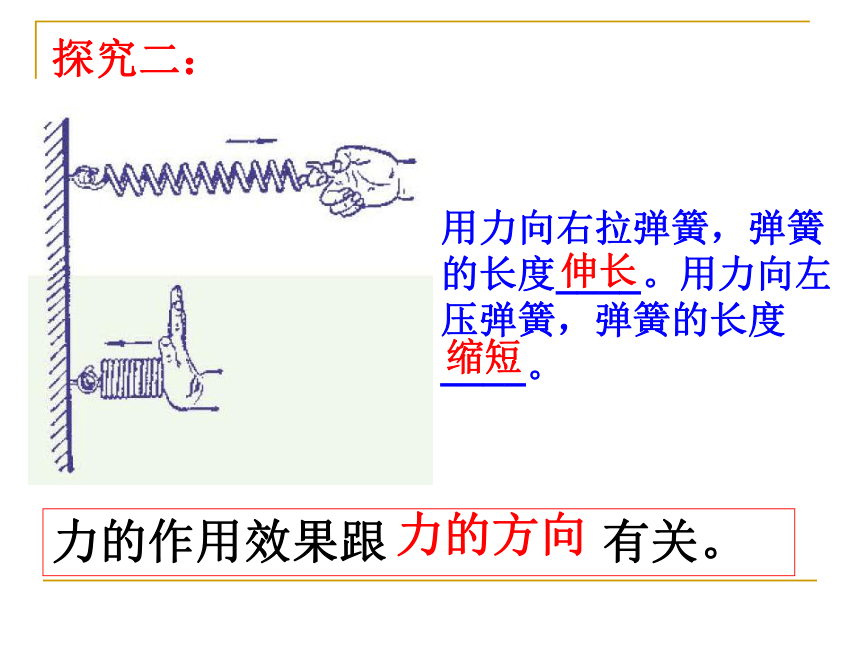

力的示意图 力的作用效果与力的哪些因素有关呢？用手拉弹簧，力越大，弹簧伸的越长力的作用效果跟 有关。力的大小探究一：探究二：力的方向用力向右拉弹簧，弹簧的长度____。用力向左压弹簧，弹簧的长度____。
缩短伸长力的作用效果跟 有关。

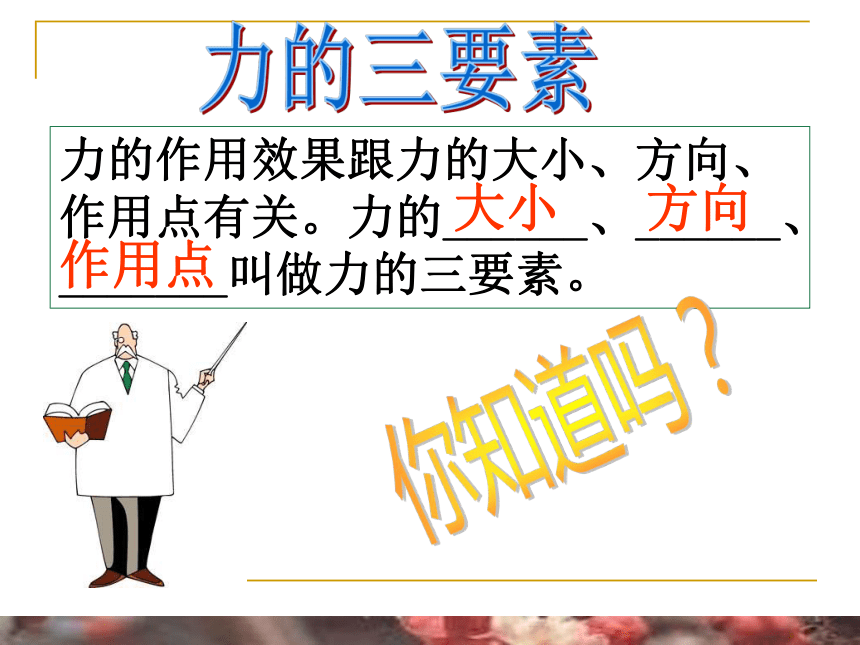

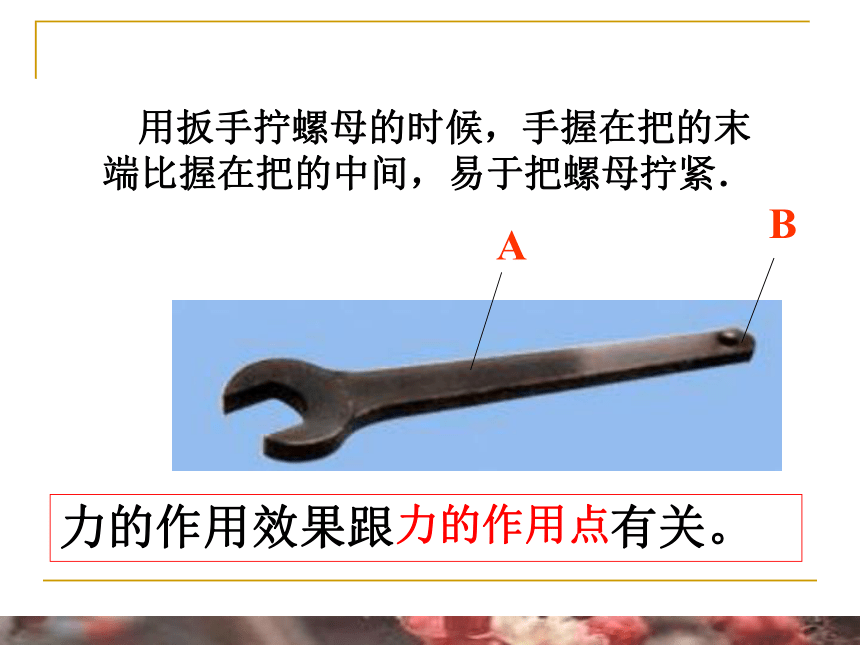

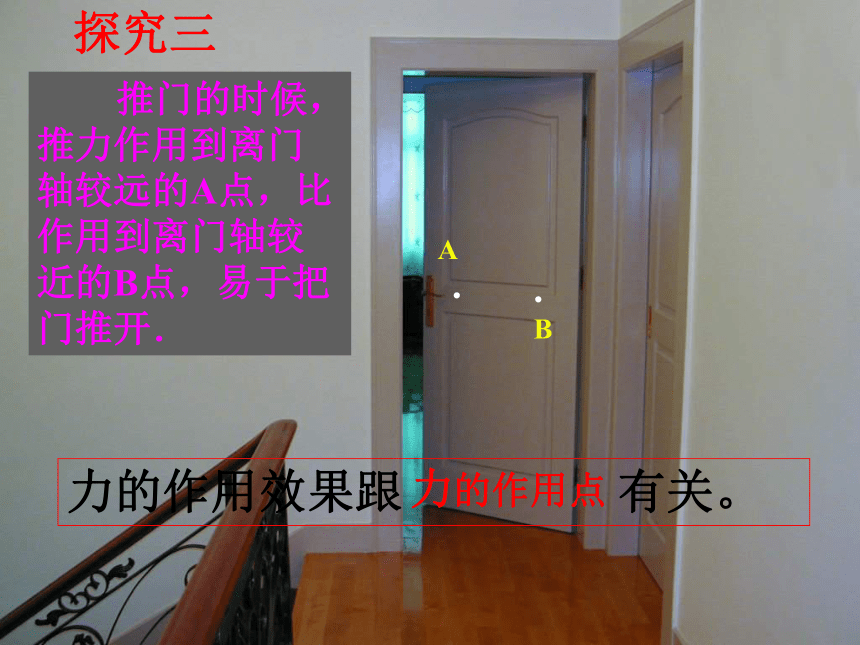

..B A　 推门的时候，推力作用到离门轴较远的A点，比作用到离门轴较近的B点，易于把门推开．力的作用点探究三力的作用效果跟 有关。AB　 用扳手拧螺母的时候，手握在把的末端比握在把的中间，易于把螺母拧紧．力的作用点力的作用效果跟 有关。互相体验力的作用效果跟 有关。力的作用点力的作用效果跟力的大小、方向、作用点有关。力的______、______、_______叫做力的三要素。你知道吗？大小方向作用点力的三要素练一练

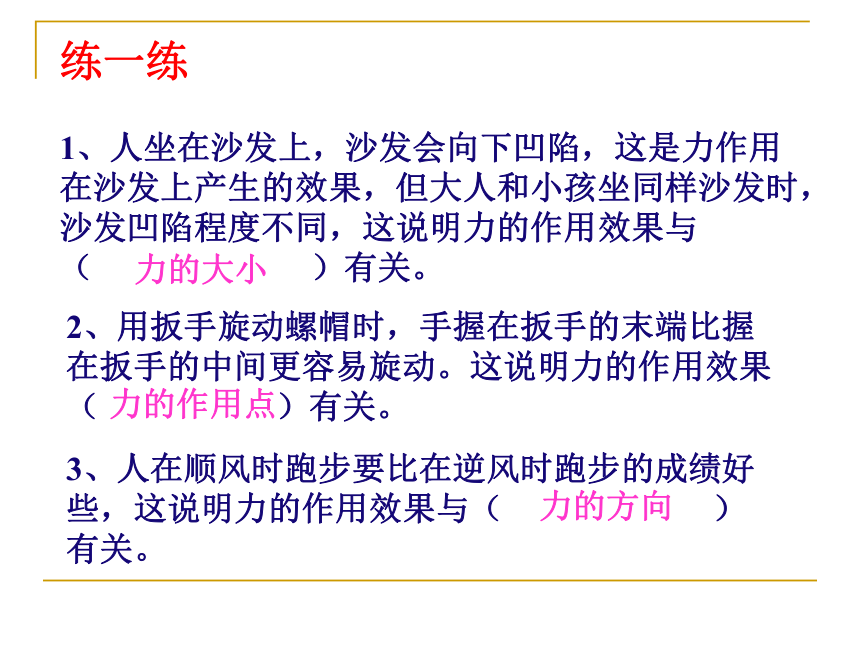

1、人坐在沙发上，沙发会向下凹陷，这是力作用在沙发上产生的效果，但大人和小孩坐同样沙发时，沙发凹陷程度不同，这说明力的作用效果与（ ）有关。力的大小2、用扳手旋动螺帽时，手握在扳手的末端比握在扳手的中间更容易旋动。这说明力的作用效果（ ）有关。 力的作用点3、人在顺风时跑步要比在逆风时跑步的成绩好些，这说明力的作用效果与（ ）有关。力的方向球员射门时，能否将足球从合适的位置射入门内，跟他踢球时所用的力的哪些因素有关？射门思考与讨论：足球能否踢进球门，要看球能踢多远，还要看球行进的方向，所有这些都取决于脚对足球的踢力的大小、方向和作用点。有些行进轨迹是弧形的“香蕉球”，要求足球在空中行进是旋转的，而球如何旋转则取决于脚踢球的位置。 乒乓球运动在我国非常普及。乒乓球运动中，运动员可以打出不同方向运动的球，说明力的作用效果与力的_______有关；也可以打出各种不同的旋转球，说明力的作用效果与力的______有关；还能打出不同力度的球，说明力的作用效果与力的______有关。方向作用点大小思考：给你一个弹簧秤、一根薄钢条和一段棉线，如何设计一个实验方案验证：力的作用效果和力的三要素有关？2N1N2N2N 在科学学习和日常生活中，我们常常利用一些图来表示有关现象和过程。如：用光路图来表示光的传播途径，熔化图像等等。 既然力有三要素，那么，我们单用一个数值就能完整地表示一个力吗？现在我用20N的力将图钉压入竖直墙面。如果要你完整地叙述这个力，你应当如何叙述？那么，我们能否用一个简单的图来完整地表示出力的三要素呢？压力的大小是20N，方向垂直于墙面，作用点在图钉帽上。在受力物体上沿着力的方向画一条线段，在线段的末端画一个箭头表示力的方向，在箭头边上标上力的大小，线段的起点或终点表示力的作用点。这种表示力的图形叫做力的示意图。科学上，通常用一条带箭头的线段来直观地表示力。
作力的示意图有如下要领：1、确定受力物体确定力的作用点和力的方向；
2、从力的作用点画力的作用线；
3、用箭头表示力的方向；
4、在箭头边上标出力的大小；
5、里的作用点可以是线段的起点，也可以是线段的终点；
6、如果在同一个图上作两个以上的力，力的示意图所取线段的长度应大致反映出力的大小。注意：作图时要用铅笔、刻度尺、量角器等规范作图。力的示意图如何用简单的图来表示出一个力的三要素？力的大小：力的方向：力的作用点：50N水平向右箱子左侧试一试：小明用40牛的力往右上方拉行李箱，请你用力的示意图作出这个力的三要素。40N试一试：斜面上的木块受到一个沿斜面向上25牛的推力，请你用力的示意图作出这个力的三要素。25N一个篮球放在网兜里，将它挂在墙壁上，球受到几个力？画出这些力的方向。试一试：墙壁受到几个力？方向怎样？试一试：墙壁受到几个力？方向怎样？例题1、 在水平桌面上的小车，受到大小为500牛，方向水平向左的拉力。请画力的示意图。2.放在斜角为20o的斜面上的物体，受到平行于斜面向上的21牛的拉力。斜面对物体的支持力为10.5牛,画出两个力的示意图。[练一练]1.静止在水平桌面上的杯子对桌面的压力是60N，作出桌面受到的压力的示意图。2. 弹簧对球的拉力是19.6牛顿，用力的示意图法画出球受的拉力。3、 放在水平桌面上的木箱，受到一个与地面成30o角、大小为29.4牛的向右的拉力。请用力的示意图法画出这个拉力。 用力的示意图画出下列物体受到的力。
(1)用100牛的水平向左方向的力拉小车（图6）。
(2)用与水平方向成30°夹角斜向上方向的100牛的力拉 小车（图7）。
(3)用大小为80牛、方向与斜面方向平行的力推小车沿斜面向上运动（图8）。
　 ???????
(4)用60牛水平方向的力顶住木块，使木块静止在竖直墙上（图9）。
(5)引绳子对物体的拉力，大小为40牛（图10）。
补充知识：力的图示用一根带箭头的线段来表示力的三要素。1、力的作用点的画法2、力的大小的画法3、力的方向的画法F=6牛力的图示力的示意图力的图示： 有力的方 向、作用点、大小
力的示意图 ：只有方向力的作
用效果力 的 三 要 素 力 的示意图大小方向作用点取决表示总结：今天你学会了什么？
