人教版 初中物理九年级全册 第十八章电功率第3节测量小灯泡的电功率课件

(共16张PPT)
第十八章 电功率
第3节 测量小灯泡的电功率
目录
夯实基础
01
能力提升
02

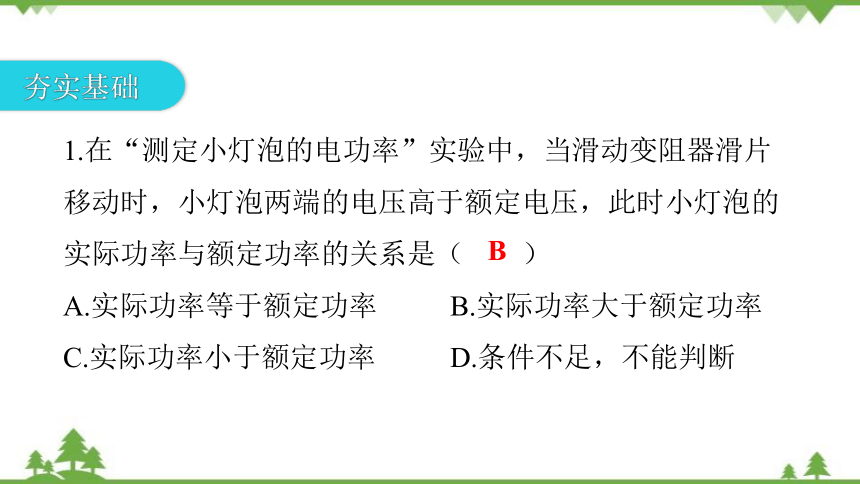

1.在“测定小灯泡的电功率”实验中，当滑动变阻器滑片移动时，小灯泡两端的电压高于额定电压，此时小灯泡的实际功率与额定功率的关系是（　　）
A.实际功率等于额定功率 B.实际功率大于额定功率
C.实际功率小于额定功率 D.条件不足，不能判断
B
夯实基础
2. （2020眉山） 如图K18-3-1甲所示，电源电压不变，将小灯泡L和电阻R接入电路中，只闭合开关S1时，小灯泡L的实际功率为1 W。图K18-3-1乙是小灯泡L和电阻R的I-U图象。下列说法中正确的是（　　）
A. 只闭合开关S1时，L的电阻为10 Ω
B. 再闭合开关S2后，电路总功率为1.2 W
C. 再闭合开关S2后，电流表示数增加0.5 A
D. 再闭合开关S2后，在1 min内电阻R产生的热量是24 J
D
3. （2020凉山）如图K18-3-2所示，把分别标有“6 V 6 W”和“6 V 3 W”的甲、乙两个小灯泡串联接入电路，闭合开关后，其中一个灯泡正常发光，另一个灯泡发光较暗，不考虑温度对灯丝电阻的影响，则以下说法正确的是（　　）
A. 甲灯的电阻大于乙灯的电阻
B. 整个电路此时消耗的总功率是4.5 W
C. 1秒内甲灯消耗的电能是3 J
D. 甲灯两端的电压为6 V
B

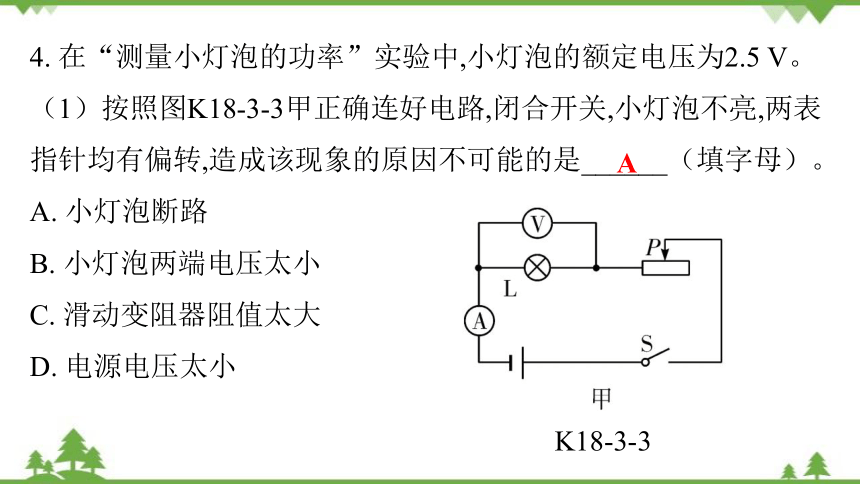

4. 在“测量小灯泡的功率”实验中,小灯泡的额定电压为2.5 V。
（1）按照图K18-3-3甲正确连好电路,闭合开关,小灯泡不亮,两表指针均有偏转,造成该现象的原因不可能的是______（填字母）。
A. 小灯泡断路
B. 小灯泡两端电压太小
C. 滑动变阻器阻值太大
D. 电源电压太小
A
K18-3-3

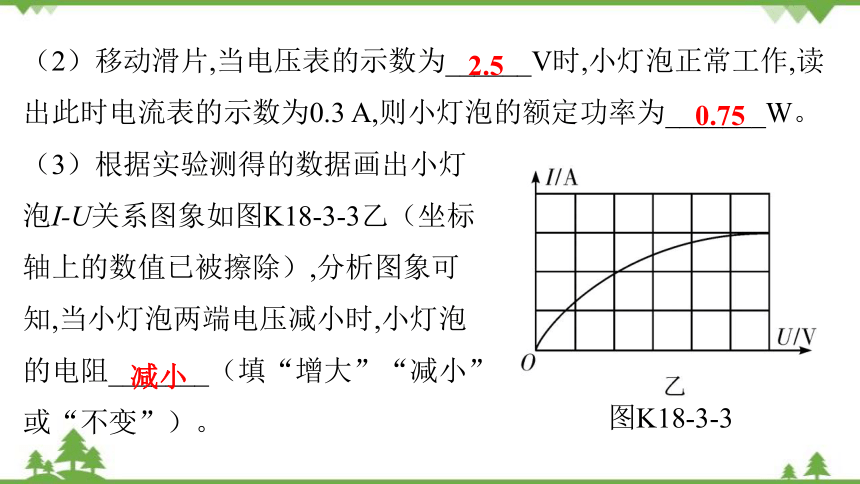

（2）移动滑片,当电压表的示数为______V时,小灯泡正常工作,读出此时电流表的示数为0.3 A,则小灯泡的额定功率为_______W。
（3）根据实验测得的数据画出小灯
泡I-U关系图象如图K18-3-3乙（坐标
轴上的数值已被擦除）,分析图象可
知,当小灯泡两端电压减小时,小灯泡
的电阻_______（填“增大”“减小”
或“不变”）。
2.5
0.75
图K18-3-3
减小
（4）当小灯泡两端电压为2 V时,其实际功率范围是_____（填字母）。
A. P实≤0.48 W B. 0.48 W＜P实＜0.6 W
C. 0.6 W≤P实＜0.75 W D. P实≥0.75 W
B
5. （2020遵义）某小组在“测定额定电压为2.5 V的小灯泡的额定电功率”的实验中，电源电压保持不变，部分电路连接如图K18-3-4甲所示。
图K18-3-4
（1） 请用笔画线代替导线将图K18-3-4甲所示电路连接完整，要求：滑动变阻器的滑片向左移动，电压表示数变大。
如答图K18-3-1所示。
答图K18-3-1
（2） 正确连接电路后，闭合开关，调节滑动
变阻器的滑片，使电压表的示数刚好为2.5 V，
电流表示数如图K18-3-4乙所示，小灯泡的额
定功率为_______W。
（3） 实验结束后，该小组对测量结果进行误
差分析，考虑到电压表中也有电流通过，该电路所测小灯泡的额定电功率与真实值相比________（填“偏大”或“偏小”）。
0.9
图K18-3-4
偏大
能力提升
6. （2019广东）在“测量小灯泡的电功率”实验中，要求用滑动变阻器控制电路，分别测出小灯泡在额定电压、约为额定电压的 和约高出额定电压的 时的电功率，并比较这三种情况下小灯泡的亮度。
（1）先根据实验的要求设计电路图，
如图K18-3-5所示，其中甲是______表，
乙是______表。
电流
电压
（2）实验时有如下器材：标有“2.5 V 0.75 W”字样的小灯泡一个、电压为6 V的电源、电流表、电压表、导线若干条、开关、滑动变阻器R1（10 Ω 2 A）和R2（50 Ω 1 A）。根据实验要求应选用滑动变阻器_______。
R2
灯泡两端
的电压U/V
（3）根据实验要求，设计并填写实验记录表内的7个空格。
实验序号 ___________________ __________________________ _________________ _____________
1 _______ / / /
2 _______ / / /
3 _______ / / /
灯泡中的
电流I/A
灯泡的电
功率P/W
灯泡的
亮度
2
2.5
3
7. 某班同学到实验室做“测量小灯泡的电功率”的分组实验。 待测小灯泡的额定电压为2.5 V，电阻约为10 Ω。 实验室有如下器材：
A． 电源（电压为6 V） B． 电流表（0～0.6 A，0～3 A） C． 电压表（0～3 V，0～15 V）
D． 滑动变阻器R1（5 Ω 0.3 A）
E． 滑动变阻器R2（50 Ω 0.5 A）
F． 滑动变阻器R3（500 Ω 1 A）G． 开关S，导线若干
（1）在图K18-3-6甲的虚线框内画出本实验应该采用的实验电路图。
（2）实验应该选用的最合适的滑动变阻器是__________（填器材代号）。
如答图K18-3-2所示。
图K18-3-6
E
1.8
（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图K18-3-6乙所示，则小灯泡两端电压为_____________V，流过小灯泡的电流是_____________A，此时小灯泡的电阻是____________Ω（结果保留两位小数）。
0.22
8.18
图K18-3-6
（4）改变滑动变阻器的阻值，多次
测量通过小灯泡的电流和它两端的电
压，根据记录的数据，小明画出小灯
泡中电流随其两端电压变化的关系图
象如图K18-3-6丙，根据图象提供的信
息，小灯泡的额定功率为_____________W。
0.625
图K18-3-6
