微专题10 简单电路故障判断

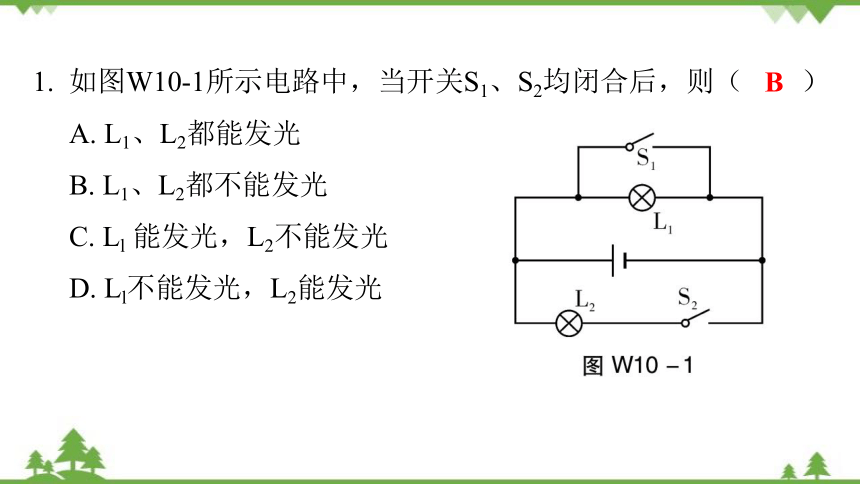

1. 如图W10-1所示电路中，当开关S1、S2均闭合后，则（　　）
L1、L2都能发光
B. L1、L2都不能发光
Ll 能发光，L2不能发光
D. Ll不能发光，L2能发光
B

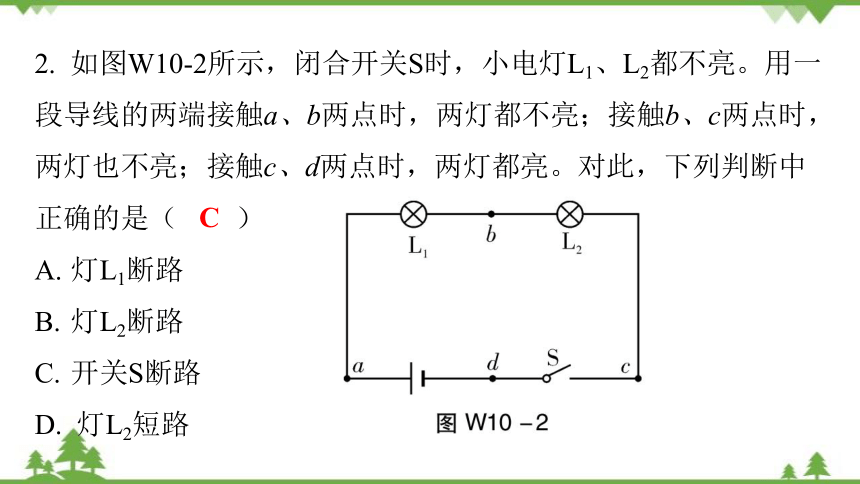

2. 如图W10-2所示，闭合开关S时，小电灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是（　　）
灯L1断路
灯L2断路
开关S断路
D. 灯L2短路
C

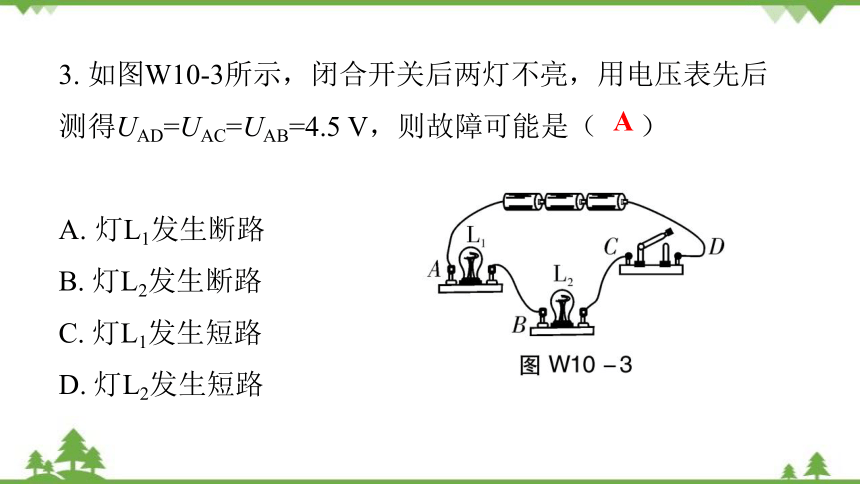

3. 如图W10-3所示，闭合开关后两灯不亮，用电压表先后测得UAD=UAC=UAB=4.5 V，则故障可能是（ ）
灯L1发生断路
B. 灯L2发生断路
C. 灯L1发生短路
D. 灯L2发生短路
A
4. 如图W10-4所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。此电路的故障可能是（ ）
A. 灯 L1短路
B. 灯 L2短路
C. 灯 L1断路
D. 开关 S 接触不良
C
5. （2020泰安）如图W10-5所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是（　　）
灯L1短路
灯L2短路
灯L1断路
D. 灯L2断路
C
6. （2020西宁）在如图W10-6所示的实物图中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。该电路中可能出现的故障是（　　）
灯L短路
灯L断路
电阻R短路
D. 电阻R断路
C
7.如图W10-7所示，两只电表及导线完好。 闭合开关，两只电表示数均为零。现用一个完好的电阻替换R2，再闭合开关：
（1）若只有电压表示数不为零，则原来的故障是____________________。
（2）若只有电流表示数不为零，则原来的故障是____________________。
R1、R2都断路
R1短路， R2断路
