人教版 初中物理九年级全册 第十五章电流和电路第2节电流和电路课件(共16张PPT)

(共16张PPT)
第十五章 电流和电路
第2节 电流和电路

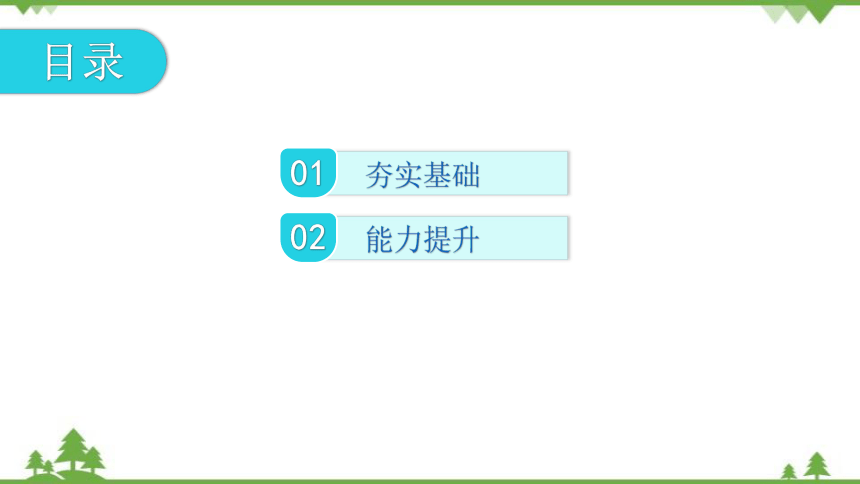

目录
夯实基础
01
能力提升
02

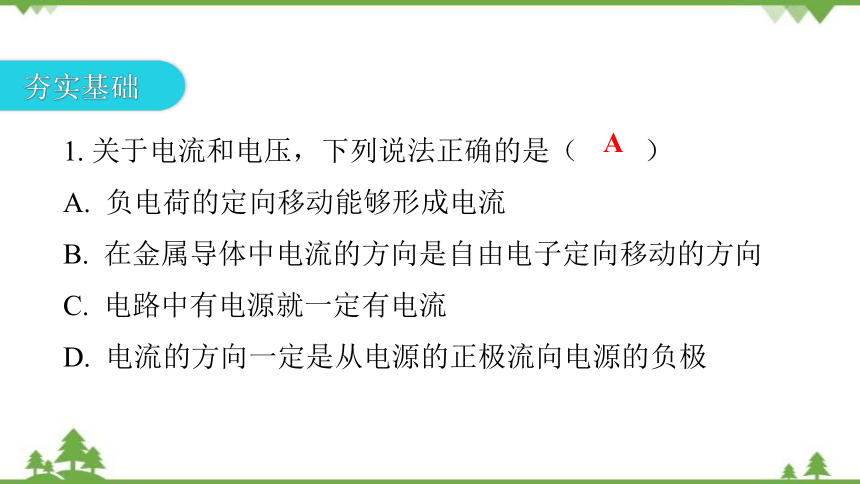

1. 关于电流和电压，下列说法正确的是（ ）
A. 负电荷的定向移动能够形成电流
B. 在金属导体中电流的方向是自由电子定向移动的方向
C. 电路中有电源就一定有电流
D. 电流的方向一定是从电源的正极流向电源的负极
A
夯实基础
2. 如图K15-2-1甲所示，验电器A带正电，B不带电。用带有绝缘柄的金属棒把A、B两金属球连接起来的瞬间（如图K15-2-1乙），金属棒中（　　）
A. 正电荷从A流向B B. 自由电子从B流向A
C. 电流方向由B流向A D. 形成持续的电流
B

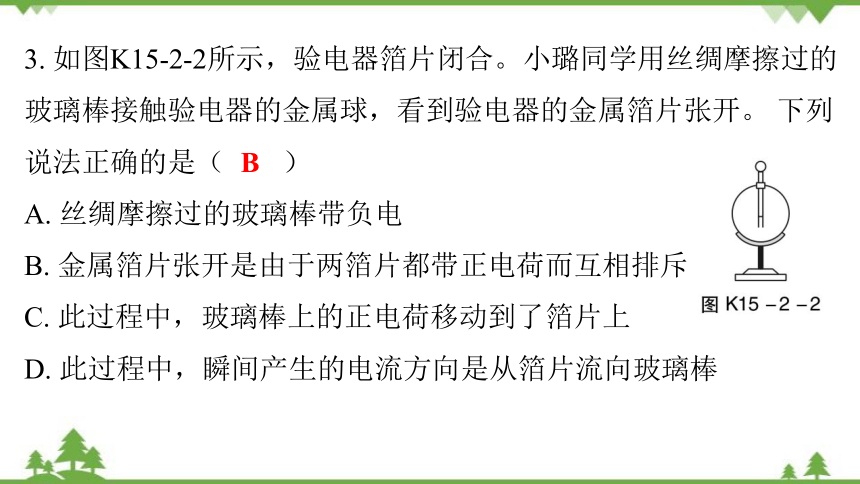

3. 如图K15-2-2所示，验电器箔片闭合。小璐同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔片张开。 下列说法正确的是（　　）
A. 丝绸摩擦过的玻璃棒带负电
B. 金属箔片张开是由于两箔片都带正电荷而互相排斥
C. 此过程中，玻璃棒上的正电荷移动到了箔片上
D. 此过程中，瞬间产生的电流方向是从箔片流向玻璃棒
B

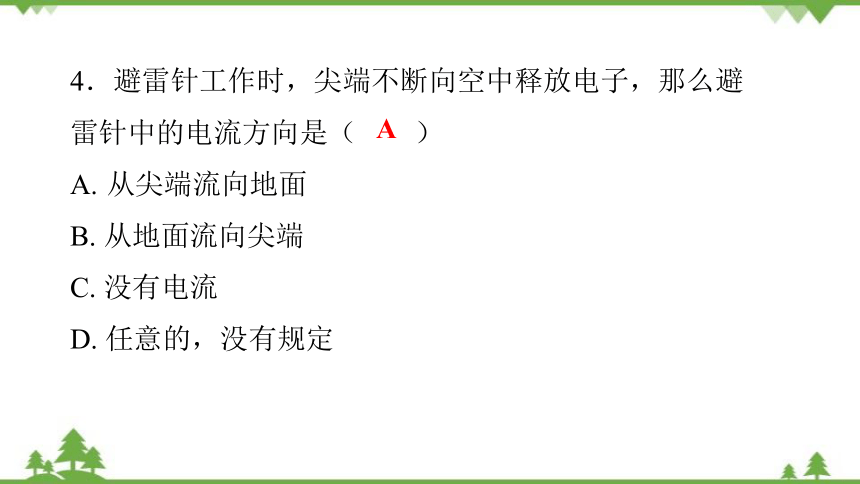

4．避雷针工作时，尖端不断向空中释放电子，那么避雷针中的电流方向是（　　）
从尖端流向地面
B. 从地面流向尖端
C. 没有电流
D. 任意的，没有规定
A
5. 如图K15-2-3所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（ ）
L1不亮，L2亮 B. L1和L2都亮
C. L2不亮，L1亮 D. L1和L2都不亮
A
6. 如图K15-2-4所示电路，闭合开关S，灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（ ）
A. a和b
B. c和d
C. e和f
D. g和h
D
7.小灯泡的结构如图K15-2-5所示，按下图_____________连接可以让完好的灯泡点亮。
图K15-2-5
C
8.根据图K15-2-6甲所示的电路图，连接图K15-2-6乙
所示的实物图。
如答图K15-2-1所示。
9．在如图K15-2-7所示的电路中，当开关S1、S2都断开时的电路，叫做_____________；当S1断开，S2闭合时的电路，叫做_____________；当S1、S2都闭合时的电路，叫做________。
图K15-2-7
断路
通路
短路
10．如图K15-2-8所示的电路中，只闭合S1时，_________灯亮；只闭合S2时，_____________灯亮；同时闭合S1和S2、S3将发生_____________事故。
图K15-2-8
L2
L1、L2
短路
能力提升
11. 恐怖分子在公共场所安装了定时炸弹，其引爆装置如图K15-2-9所示，S是定时开关，当设定起爆时间一到，定时开关S会自动________。 为使引爆装置停止工作，拆弹专家应在图中_______（填“a”或“b”）处剪断导线。 拆除前，起爆器上_______（填“有”或“没有”）电流通过。
断开
a
没有
12. 把两种不同材料的导线（如铁丝和铜丝）组成如图K15-2-10所示的闭合回路。当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大（酒精灯外焰温度约450 ℃）。请回答下列问题：
（1） 如图K15-2-10所示，①其他条件不变，
只将A处杯中的冰水混合物换为沸水，电路
电流_______;②其他条件不变，移去酒精灯，
将B放入另一杯冰水混合物中，稳定后，电
路电源_________（均填“变大”“变小”“不变”或“变为零”）。
变小
变为零
内
（2） 这样的热电偶实际上是一个电源，它的电能是由____________________能转化而来，热电偶电路可以把温度信号转换成____________________信号。
电
