第5节光的反射和折射（全面）

课件107张PPT。第五节
光的反射和折射 月亮不发光，我们为什么还能看见它？

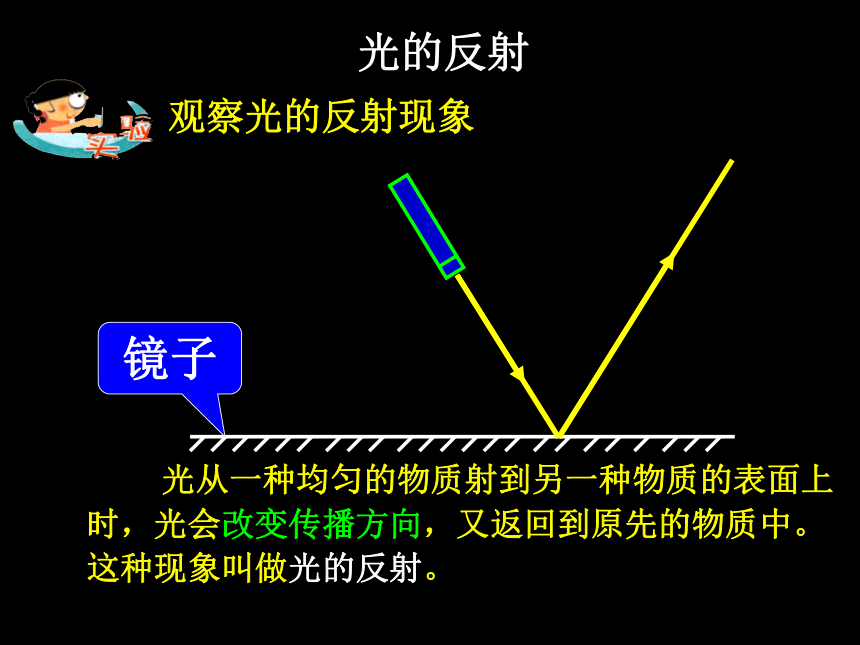

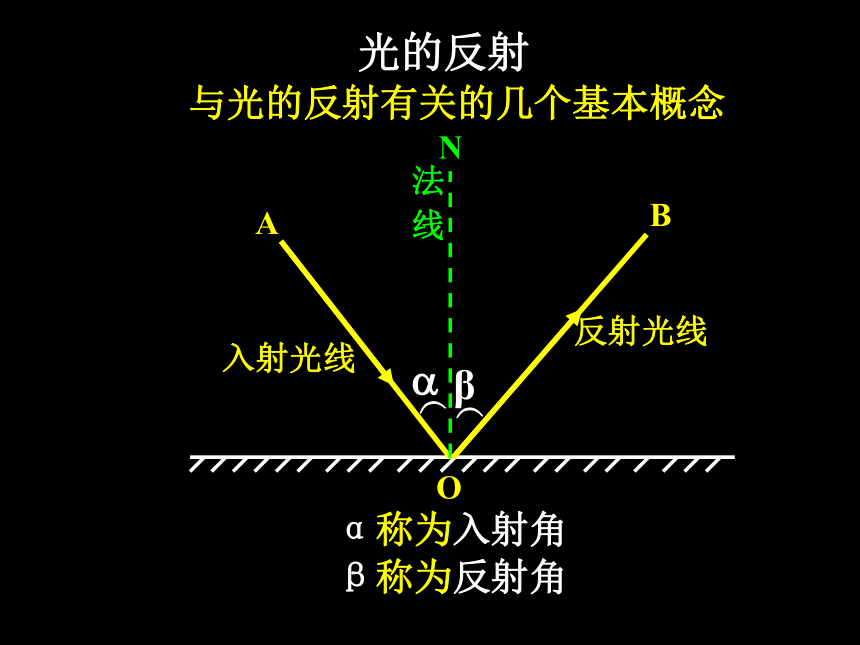

水中的倒影是怎么形成的？光的反射 光从一种均匀的物质射到另一种物质的表面上时，光会改变传播方向，又返回到原先的物质中。这种现象叫做光的反射。光的反射与光的反射有关的几个基本概念AO入射光线N法线B反射光线（

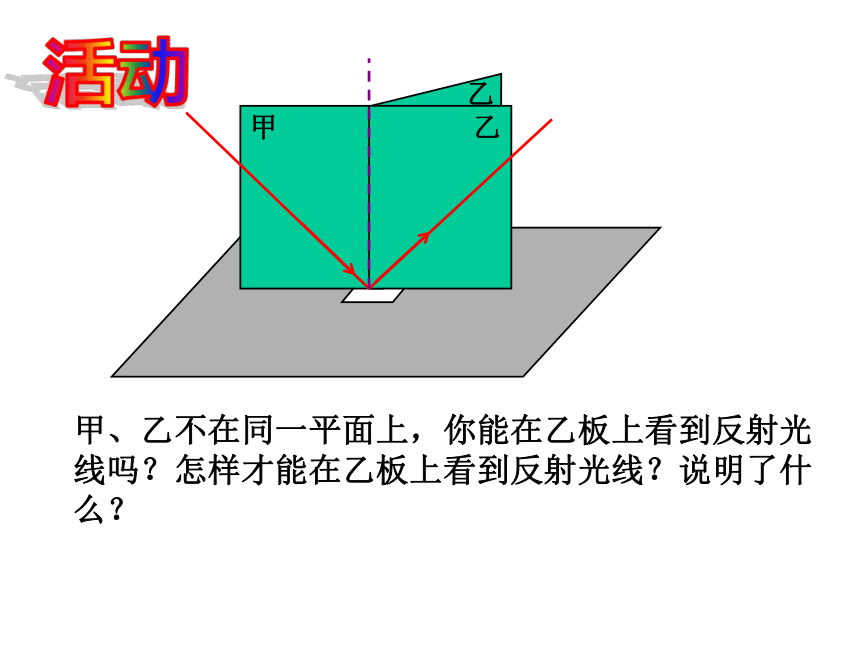

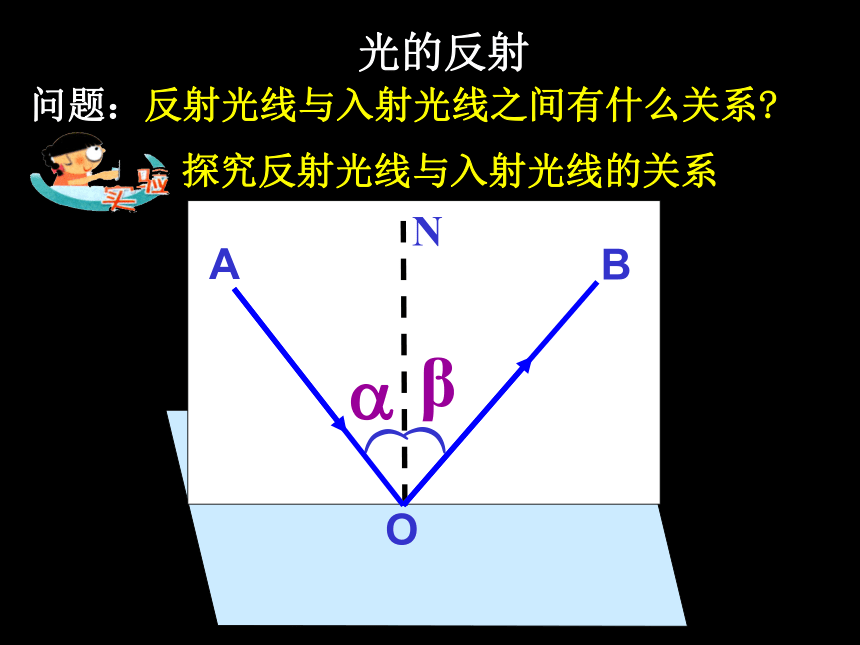

a（βα称为入射角β称为反射角光的反射问题：反射光线与入射光线之间有什么关系?活动甲、乙不在同一平面上，你能在乙板上看到反射光
线吗？怎样才能在乙板上看到反射光线？说明了什

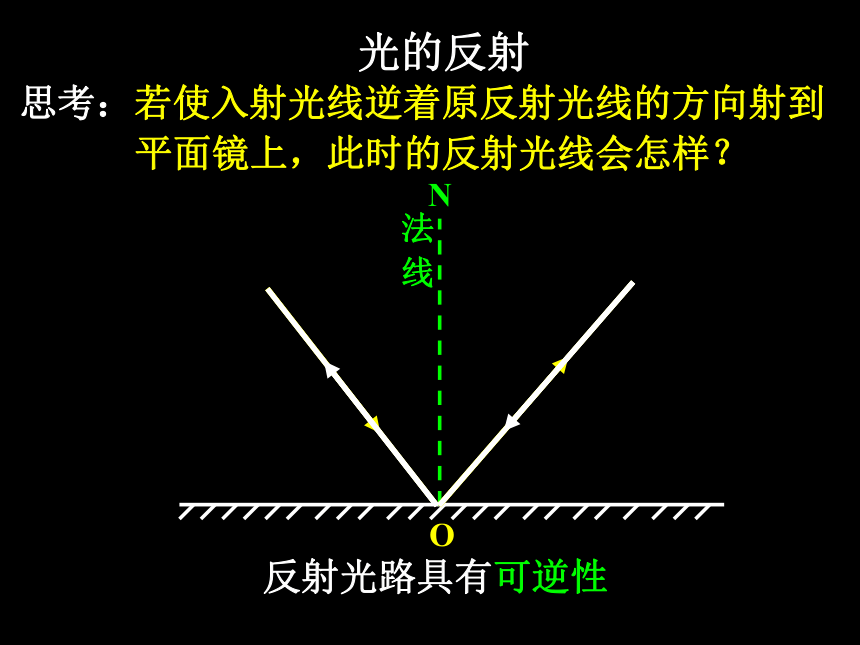

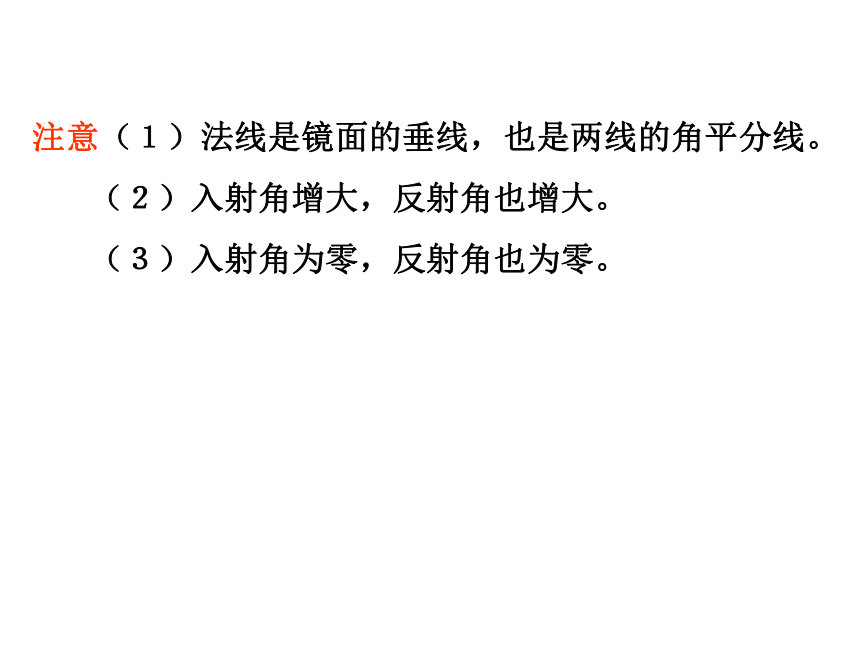

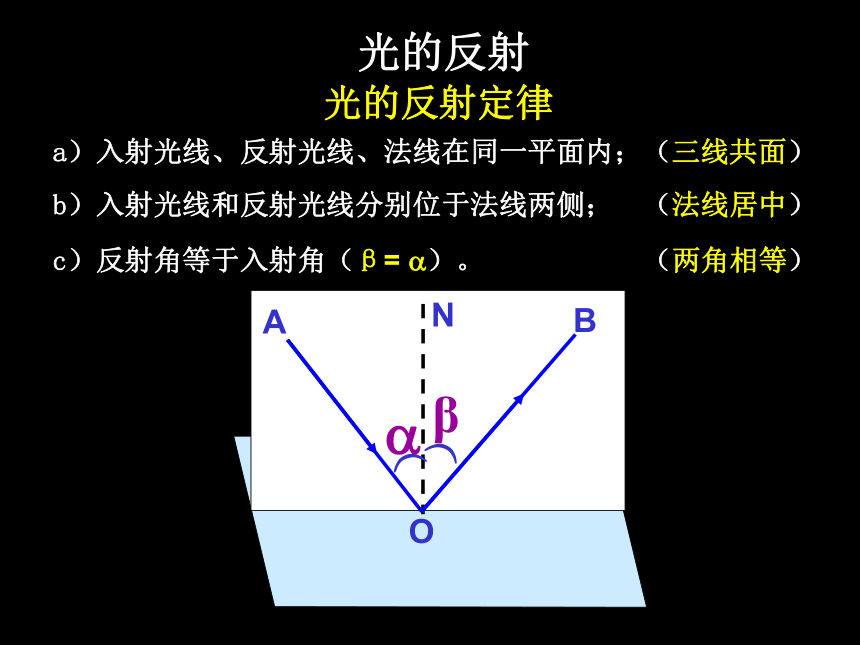

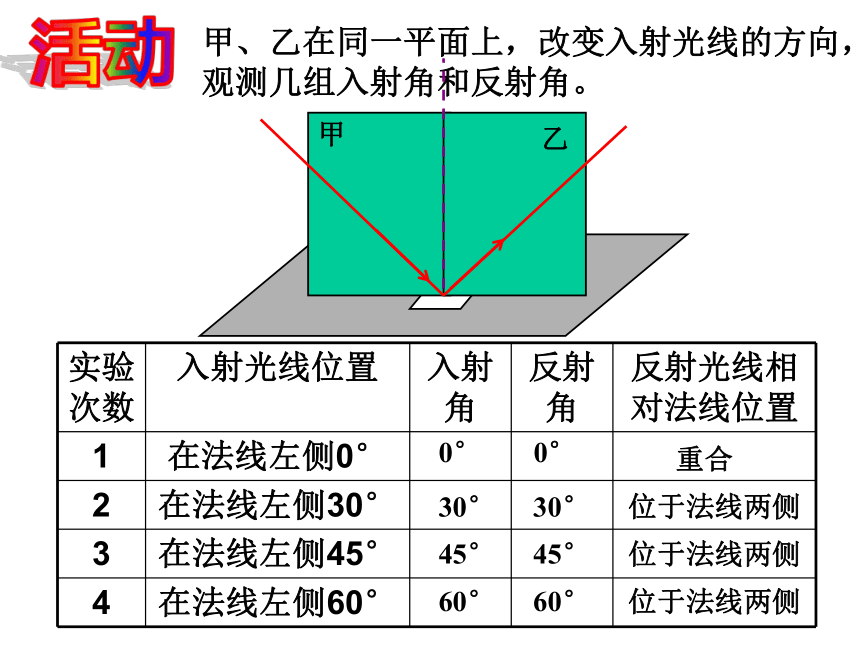

么？甲、乙在同一平面上，改变入射光线的方向，观测几组入射角和反射角。乙甲0°0°30°30°45°45°60°60°重合位于法线两侧位于法线两侧位于法线两侧活动光的反射光的反射定律a）入射光线、反射光线、法线在同一平面内；（三线共面）b）入射光线和反射光线分别位于法线两侧； （法线居中）c）反射角等于入射角（β= a）。 （两角相等）注意（１）法线是镜面的垂线，也是两线的角平分线。　　　（２）入射角增大，反射角也增大。　　（３）入射角为零，反射角也为零。光的反射思考：若使入射光线逆着原反射光线的方向射到

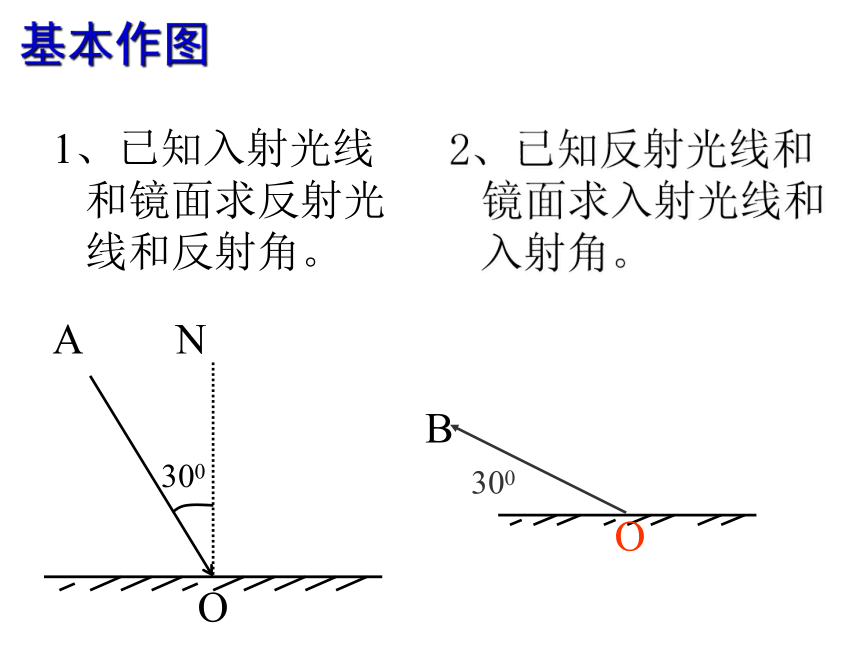

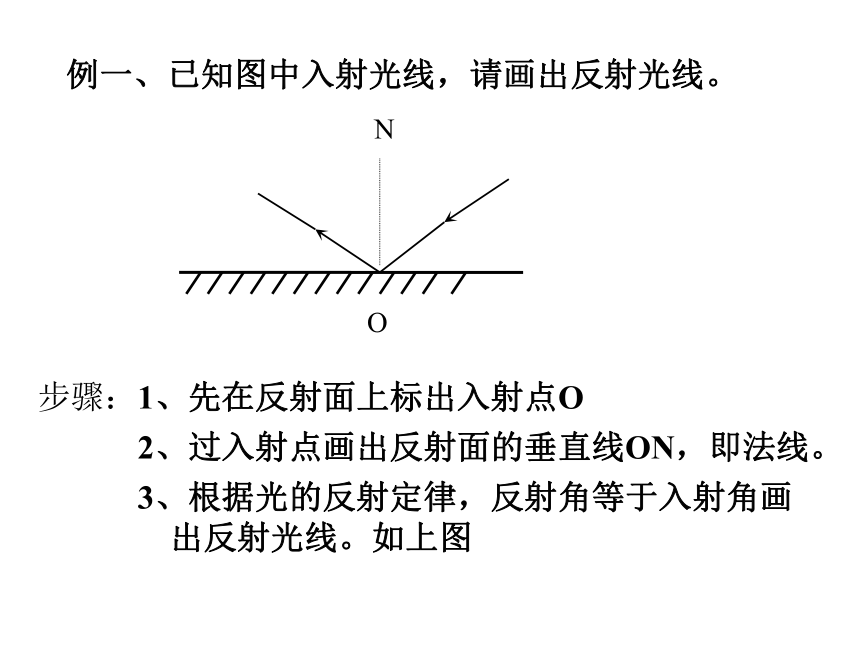

平面镜上，此时的反射光线会怎样？反射光路具有可逆性例一、已知图中入射光线，请画出反射光线。步骤：1、先在反射面上标出入射点ONO2、过入射点画出反射面的垂直线ON，即法线。3、根据光的反射定律，反射角等于入射角画出反射光线。如上图A300OB3001、已知入射光线和镜面求反射光线和反射角。2、已知反射光线和镜面求入射光线和入射角。基本作图 要使这束光照亮井底的A点，画出平面镜的位置和光路图。30o600600ONPQ法线是作图的关键3、已知入射光线和反射光线，求作镜面4、太阳光与水平方向成30°角射向水平地面，用一块平面镜使太阳光变为沿水平方向射出，则这块平面镜与水平地面的夹角可以是：(??? )
A.15°????? B.30°??? C.60°????????D.75°AD光线与镜面成30°角射在平面镜上，入射角是多大？试画出反射光线，标出入射角和反射角。30°问题：如果家里铺设光滑的地板，在白天有时
会感到光线很刺眼，铺上地毯后光线就
会变得柔和，这是为什么？光的反射镜面反射和漫反射光的反射镜面反射镜面反射和漫反射光的反射漫反射镜面反射和漫反射光的反射 我们之所以能从不同位置看到同一个不发光的物体，是因为光照在这些物体表面发生漫反射后进入到我们的眼睛。镜面反射和漫反射光的反射 如果物体的表面比较光滑，在光照射时主要发生镜面反射，反射光线会比较集中，感觉较刺眼。 如果物体的表面相对粗糙，则在光照射时发生漫反射，反射光线会比较分散，感觉比较柔和。镜面反射和漫反射光的反射思考：电影银幕上光的反射是镜面反射还是漫反射？ 电影银幕上的反射是漫反射，这样就可以让坐在不同位置的观众都能看清同一个图像。1、黑板用久了会发生“反光”现象，同学们不
易看清黑板上的字，这是为什么？平常黑板发
生了什么反射？黑板发生了镜面反射，光线被反射到一个方向，
没有反射到光线的同学就看不到想一想1、电影银幕用光滑的白布可以吗？应
该用什么样的布，为什么？不可以。用粗糙的布，可以发生漫反射，光线反
射到各个方向，使每个观众都能看到电影3、电视机的遥控器能够发射出一种人眼看不见的光——红外线。把遥控器的红外线发射窗对着电视机的红外线接收窗，分别按不同的键，就能控制电视机进行选台、调节音量、改变色彩浓淡等等。但有时把遥控器的红外线发射窗对着电视对面、侧面的墙壁和天花板等，也能控制电视机，这是利用了（ ）
　　 A．直线传播现象 　　　B．反射现象
　　 C．折射现象 　　　　　D．色散现象B光导纤维：一种透明的玻璃纤维丝，可以使光经过弯曲的路径传播出去，医学上可用它来观察人体内脏某一部分的病变。胃镜就是应用光的反射原理制成的。联系实际2.自行车尾灯：观察自行车的“尾灯”，自行车尾部常装有一块红色的玻璃或塑料，这是尾灯吗？它有什么作用？?镜面反射和漫反射光的反射思考：城市里大量的玻璃幕墙建筑在美化城市的同时
，又会对环境造成什么危害？会造成光污染本节课的主要内容1、光的反射：光从一种均匀物质射向另一种均匀物质时，在两种物质的分界面上会改变光的传播方向，又返回原先的物质中来的现象。2、光的反射定律3、镜面反射与漫反射：都遵循光的反射定律。课 堂 练 习1.光线与镜面成30°角射在平面镜上，入射角与
反射角是多少？2.光线垂直射到镜面上时，入射角是（ ）
反射光线的方向是（ ）。都是 60°0°与入射光线的方向相反3.平面镜与反射光线的夹角为30°，请画出法线和
入射光线，并标出入射角。ON︵60°课 堂 练 习雨后天睛的夜晚，为了不踩到地上的积水，有经验的人往往这样做：
（1）迎着月光走，地上发亮处是积水，所以
千万别往上踩；
（2）背着月光走，地上暗处是积水，所以千
万别往上踩。
你能解释这样做的道理吗？练习2：练习3：1、有一束光线与镜面的夹角为25°，则反射光线与入射光线的夹角是 。若入射光线与镜面的夹角从25°增大到90°，则反射角从 变化到 。2、一束光线与水平面的夹角成30°角射来，为了使反射光线垂直射到墙壁上，则需把平面镜放到与水平面成多大的角度的方向上？练习4：如左图所示，画出反射光线。练习5：根据下图，你能确定光源的位置吗？练习6：二、平面镜1、定义：表面是光滑平面的镜子。举例：生活中的镜子、玻璃、光亮的地板、
抛光的金属表面、平静的水面等 从平面镜中可以看到镜前物体的像,我们日常照镜子，在镜子里看到的另一个“你”，镜子里的 “人”就是你的像。
你知道平面镜里的像是怎样形成的吗?
它的成像有什么特点呢？问题：你照过镜子吗？镜子中的像是怎么形成
的？镜子中的你与真实的你相同吗？平 面 镜活动：
1.对着一面大平面镜，举起你的左手。观察镜子里的
你和真实的你有什么不同？平 面 镜活动：
2.画半个圆，沿着平面镜的边放好，你观察到了什么？平 面 镜平面镜外的半个圆与它在平面镜里的像组成了一个完整的圆设计实验：制定实验表格（小组讨论） 器材：镜子（玻璃）、塑料板、白纸、刻度尺等。研究平面镜成像的特点 提出问题：平面镜成像时，①像和物体的大小，②像和物到镜面的距离？③像和物的连线与镜面的位置关系? 建立猜想：......三、科学探究实验步骤：
1、搭装置；
2、找到像；
3、比大小（物体、像）；
4、记位置（物体、像、玻璃板）；
5、填表格；平 面 镜平面镜成像的特点实验次数探究内容物距和像距相等/不相等物、像的大小相等/不相等物像的连线与镜面的位置关系是否垂直？实验表格的制定Q1：本实验中，用玻璃板而不用镜子，为什么？
Q2：本实验中，玻璃的厚度是厚的效果好还是薄的效果好？
Q3：实验时，对两个物体有什么要求？
Q4：实验时，玻璃板应如何放置？
Q5：实验时为何要将玻璃板前的物体改变几次位置进行实验？
Q6：如何确定平面镜所成的像是虚像？与小孔成像不同。三、科学探究Q1：本实验中，用玻璃板而不用镜子，为什么？
Q2：本实验中，玻璃的厚度是厚的效果好还是薄的效果好？
Q3：实验时，对两个物体有什么要求？
Q4：实验时，玻璃板应如何放置？
Q5：实验时为何要将玻璃板前的物体改变几次位置进行实验？
Q6：如何确定平面镜所成的像是虚像？与小孔成像不同。
为了便于找像的位置薄的好，使两个玻璃面所成的像尽可能重合两个物体必须完全相同必须垂直于水平桌面放正，使像、物完全重合多次实验，找出规律，使结论更加准确在玻璃板后放白纸作光屏，发现不能呈像平 面 镜问题：平面镜中的像是怎样形成的？平面镜所成的像没有实际光线通过像点，因此称作虚像。 在一块纸板上钻一个小孔，在纸板后面用一个光屏去承接，结果光屏上就会出现光线透过小孔形成的像。
这种由光线直接到达像点而形成的像，科学上称它为实像。二、实像与虚像实像：实际光线会聚而成的像。能在光屏
上呈现。虚像：实际光线反向延长线相交而成的像。
不能在光屏上呈现。小孔成像所成的像是（ ），能呈现在光屏上。实像平 面 镜平面镜成像规律①像、物的连线与镜面垂直；②像、物到镜面的距离相等；③像、物大小相等；④物体在平面镜里所成的像是虚像。（不能在光屏上呈现的像叫虚像）2、平面镜的成像特点有哪些?3.像与物到镜面的距离相等1.平面镜所成的像是虚像2.像与物体的大小相等正立等大虚像4.像与物的连线与镜面垂直（像与物是左右相反的，所成的像是正立的） 平面镜所成的像和物是关于镜面的对称图形。小结：课堂练习一、判断题：（对的打√，错的打×）
①人在平面镜前向着镜面走近时，他在镜里的
像将变大。（ ）
②物体跟平面镜相距2米，则物体与像距离也
是2米。（ ）
③物体在平面镜里的像；对于镜面总是对称的。
（ ）
④平静的水面，具有平面镜的作用。（ ）××√√二、填空题：
l、物体在平面镜里成的是 像；像和物体的大小 ，它们的连线跟镜面 ，它们到镜面的距离 。
2、身高1.7米的人站在竖直放置的平面镜前l.2米处，他在镜中的像有 米高，像和人距离是 米；当他向镜面走了1米时，像的大小将 ，像与人的距离变为 米．虚相等垂直相等1.72.4不变0.43、猴子发现前面有个池塘，塘中一轮明月，如果已知池中水中的深度为2米，则月球在池中的像，属于 成像，这个像是_____像(填虚或实),像到水面的距离约为 米(月地距离为3.8×105千米)3.8×108平面镜虚如图，MN表示平面镜，AB表示镜前的物
体，根据平面镜成像的特点作图五、平面镜成像的作图A`B`第一步：画垂线第二步：标直角第三步：找等距第四步：标符号第五步：画虚像完成平面镜成像作图ABCA’B’C’判 断 1 下图中是四幅关于字母“F”经平面镜反射成像的示意图，其中正确的是：（）答案：
（C）EABCD图A、B、C、D中哪是图E的像？判 断 2答案：
（D）Ex6、某人从平面镜内看到对面墙上挂钟钟面上的指针位置如图所示，则此时的实际时刻是 [ ]
A、8点20分
B、3点40分
C、2点40分
D、9点5分B平 面 镜平面镜成像的现象和应用水中的倒影平 面 镜平面镜成像的现象和应用平 面 镜平面镜成像的现象和应用利用平面镜可以改变光路平 面 镜平面镜成像的现象和应用利用平面镜可以扩大视觉上的空间凸面镜和凹面镜凸面镜和凹面镜的特点凸面镜具有发散作用凹面镜具有会聚作用凸面镜和凹面镜凸面镜和凹面镜的应用凸面镜可以扩大视野凸面镜和凹面镜凸面镜和凹面镜的应用凹面镜可以聚光凸面镜和凹面镜凸面镜和凹面镜的应用凹面镜可以聚光手电筒和车灯的反射罩光 的 折 射光 的 折 射问题：筷子真的变弯了吗？筷子“弯折”其实是一种光的折射现象一、定义光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫做光的折射。关于折射的几个基本概念光 的 折 射光 的 折 射折射光路也具有可逆性思考：折射光路是否也具有可逆性？探究：光的折射有什么规律？1.入射光线、折射光线和法线在同一平面内；（三线共面）2.入射光线和折射光线分别位于法线两侧； （法线居中）3.入射角增大时，折射角也随之增大；光 的 折 射探究：光的折射有什么规律？光 的 折 射4.斜射时，空气中的角（入射角或折射角）较大；
垂直入射时，不折射。问题：水中的直棍看上去为什么是“弯折”的？光 的 折 射光 的 折 射折射现象的解释 在水面上方看水下的物体时，水中物
体的位置看起来比实际的位置要高一些。光 的 折 射折射现象的解释光 的 折 射折射现象的解释思考：除了筷子“弯折”外，还有哪些折射现象？游泳池（河）看上去变“浅”了光 的 折 射折射现象的解释思考：除了筷子“弯折”外，还有哪些折射现象？彩虹是一种光的折射现象光 的 折 射折射现象的解释思考：除了筷子“弯折”外，还有哪些折射现象？海市蜃楼是一种在特殊条件下发生的折射现象海市蜃楼光经过不均匀的大气时发生折射而形成的虚像。由于光的折射，水中物体的位置看起来比实际位置要高些。渔民叉鱼渔民怎样才能叉到鱼？生活实例玻璃砖错！思考：下列光线将会怎样穿过玻璃砖？光 的 折 射对吗？玻璃砖思考：下列光线将会怎样穿过玻璃砖？光 的 折 射楼房是变高
还是变矮光 的 折 射光 的 折 射楼房是变高
还是变矮在水下看水上的物体，感觉会比实际的要高一些。光 的 折 射知 识 小 结1.下列属于光的反射现象的是( )
（A）猪八戒照镜子，表里如一；
（B）从鱼缸侧面看鱼，发现鱼会变大；
（C）放满水的泳池底部看起来很浅；
（D）坐井观天，所见甚小。课 堂 练 习A2.当一个人向平面镜走近时，他在镜中的像将( )
（A）变大 （B）变小 （C）不变C3.在下图，标出入射光线、反射光线和折射光线，并标出。课 堂 练 习入射光线反射光线折射光线1、在平面镜前10厘米处点燃一只蜡烛，镜里能成像象，像象的位置是（ ）
A. 距蜡烛20厘米；
B. 距镜20厘米；
C. 距蜡烛10厘米；
D. 距镜10厘米。A、D2、在平面镜前10厘米处点燃一只蜡烛，镜里能成像，当蜡烛后退10厘米时，镜中像的大小和位置是（ ）
A.象变小，距蜡烛20厘米；
B.象不变，距镜20厘米；
C.象变大，距蜡烛40厘米；
D.象不变，距蜡烛20厘米。B3、试作出P点在镜MN中成的像，并作出成像图。.P.P2、根据光的反射定律1、根据平面镜成像规律光线用实线画。
法线、反向延长线用虚线画。AB4、根据平面镜成像的特点，画出物体AB在平面镜MN中成的像。MN虚像用虚线画，并加箭头表示正立镜子比较亮，它发生了镜面反射
镜子比较暗，它发生了镜面反射
白纸比较亮，它发生了镜面反射
白纸比较暗，它发生了漫反射5. 晚上，在桌上铺一张白纸，把一块小平面镜放在纸上（镜面朝上），让手电筒的光正对着平面镜照射，如图所示，则从侧面看去（ ） B6.兰兰早上梳妆时从镜中看到她家墙上挂钟为图示情况，请告诉我兰兰早上什么时候在梳妆:( )
A、3:25 B、5:15 C、6:45 D、9:35C图为一平面镜中的钟面，则该钟的实际读数为多少？零点25分或12点25分O2BCS7、如图示， O1B和O2C是点光源经平面镜反射后的两条光线，用作图法确定点光源的位置O1O1O2BCS’S6、S为点光源，
MM’为平面镜
点光源S发出一条光线经过平面镜反射后恰好经过P点，画出完整的反射光路图SS’MM’P １、有一光线斜射入水中，下图中折射光线正确的是（ ）。 ABCDB 2、一束光线从空气中射入
水中时，（　　）。
A、只发生反射，不发生折射。
B、只发生折射，不发生反射。
C、既发生反射，又发生折射。Ｃ 3、一束光线与界面成30°
角射到界面上时，发生了反射和
折射。已知反射光线与折射光线
的夹角85°，折射角为（　　).
Ａ、15° B、35° 　Ｃ、45　 D、60°　B小练习1、一束光从空气斜射入水平面时，光的传播方向发生了改变，有一部分光被反射回空气，这种现象叫做光的 ，还有一部分光进入水中，光线发生 ，这种现象叫做光的 ，这两种现象是 （“同时”或“不同时”）发生的。
反射偏折折射同时2、观赏水面风景照片时，总发现景物的“倒影”比本身暗一些，这是由于（ ）
A、“倒影”比真实景物的清晰度差
B、入射水面的光线有一部分折射入水中
C、光线被反射掉一部分
D、冲洗照片质量有问题
B3、光从空气射向玻璃发生折射时，如果入射角为300，则折射角( )
A．等于300 B．小于300

C．大于300 D. 无法判断B4、如图所示是摄影师在印尼婆罗洲的卡加岛拍摄到的一幅有趣照片。研究人员猜测，猩猩可能是看到当地渔民用长矛捕鱼，产生了条件反射，于是学会了用植树刺鱼的方式。关于此情景，下列说法正确的是（ ）
A．猩猩看到的是鱼的虚像
B．猩猩看到的是鱼的实像
C．猩猩看到鱼的位置比实际位置要深一些
D．猩猩看到的鱼与鱼的实际位置相同
AThe End
