第十二章《简单机械》期末专题复习：杠杆和滑轮作图 2021-2022学年人教版八年级物理下册（含答案）

八年级物理第十二章《简单机械》
专题复习：杠杆和滑轮分类作图
考点一 杠杆作图

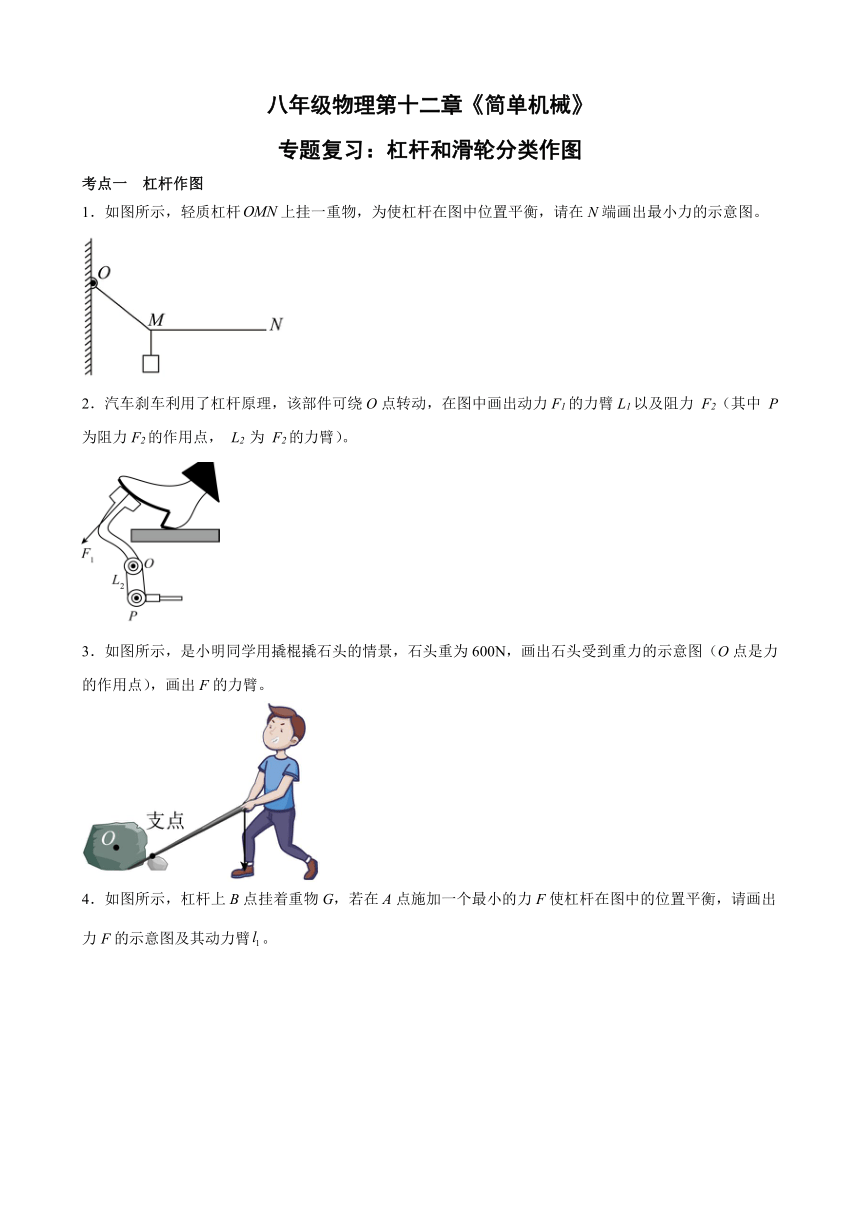

1．如图所示，轻质杠杆上挂一重物，为使杠杆在图中位置平衡，请在N端画出最小力的示意图。
2．汽车刹车利用了杠杆原理，该部件可绕O点转动，在图中画出动力F1的力臂L1以及阻力 F2（其中 P 为阻力F2的作用点， L2 为 F2的力臂）。
3．如图所示，是小明同学用撬棍撬石头的情景，石头重为600N，画出石头受到重力的示意图（O点是力的作用点），画出F的力臂。
4．如图所示，杠杆上B点挂着重物G，若在A点施加一个最小的力F使杠杆在图中的位置平衡，请画出力F的示意图及其动力臂。

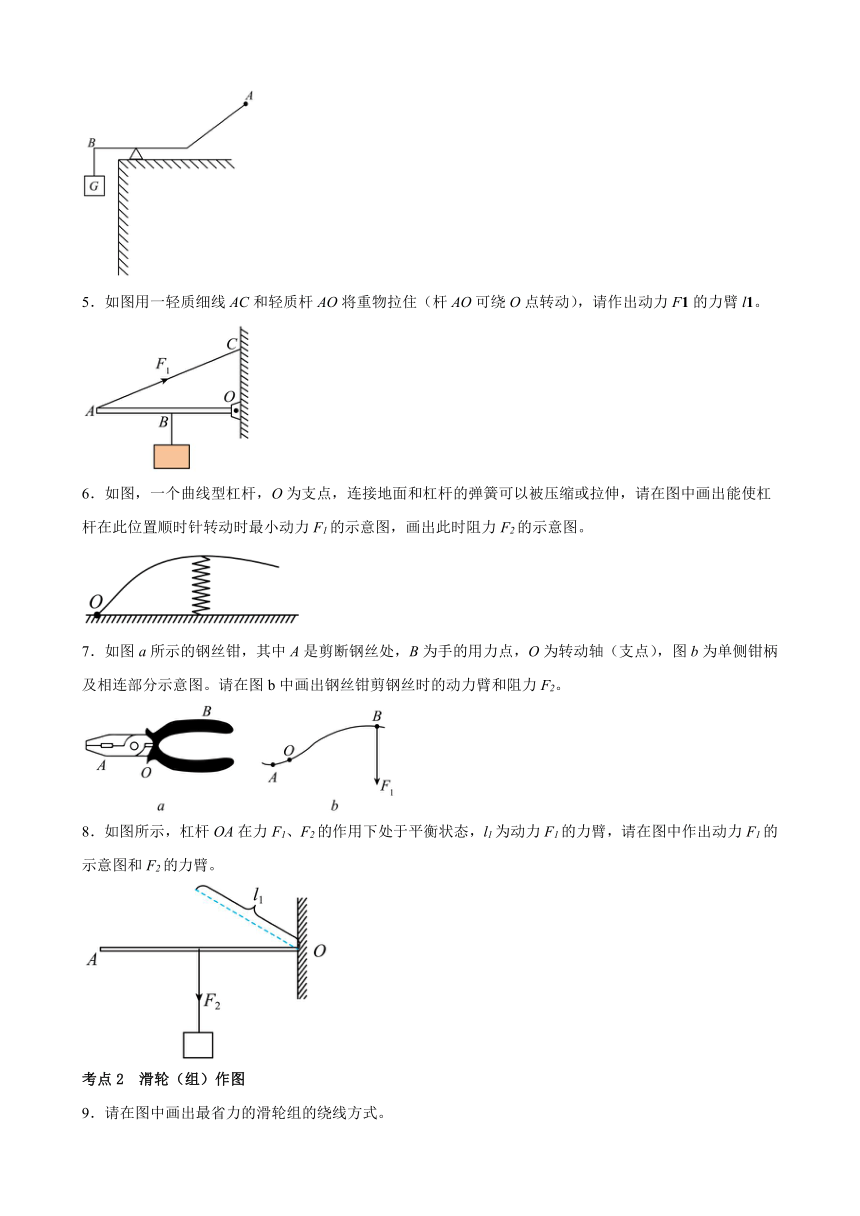

5．如图用一轻质细线AC和轻质杆AO将重物拉住（杆AO可绕O点转动），请作出动力F1的力臂l1。
6．如图，一个曲线型杠杆，O为支点，连接地面和杠杆的弹簧可以被压缩或拉伸，请在图中画出能使杠杆在此位置顺时针转动时最小动力F1的示意图，画出此时阻力F2的示意图。
7．如图a所示的钢丝钳，其中A是剪断钢丝处，B为手的用力点，O为转动轴（支点），图b为单侧钳柄及相连部分示意图。请在图b中画出钢丝钳剪钢丝时的动力臂和阻力F2。
8．如图所示，杠杆OA在力F1、F2的作用下处于平衡状态，l1为动力F1的力臂，请在图中作出动力F1的示意图和F2的力臂。
考点2 滑轮（组）作图

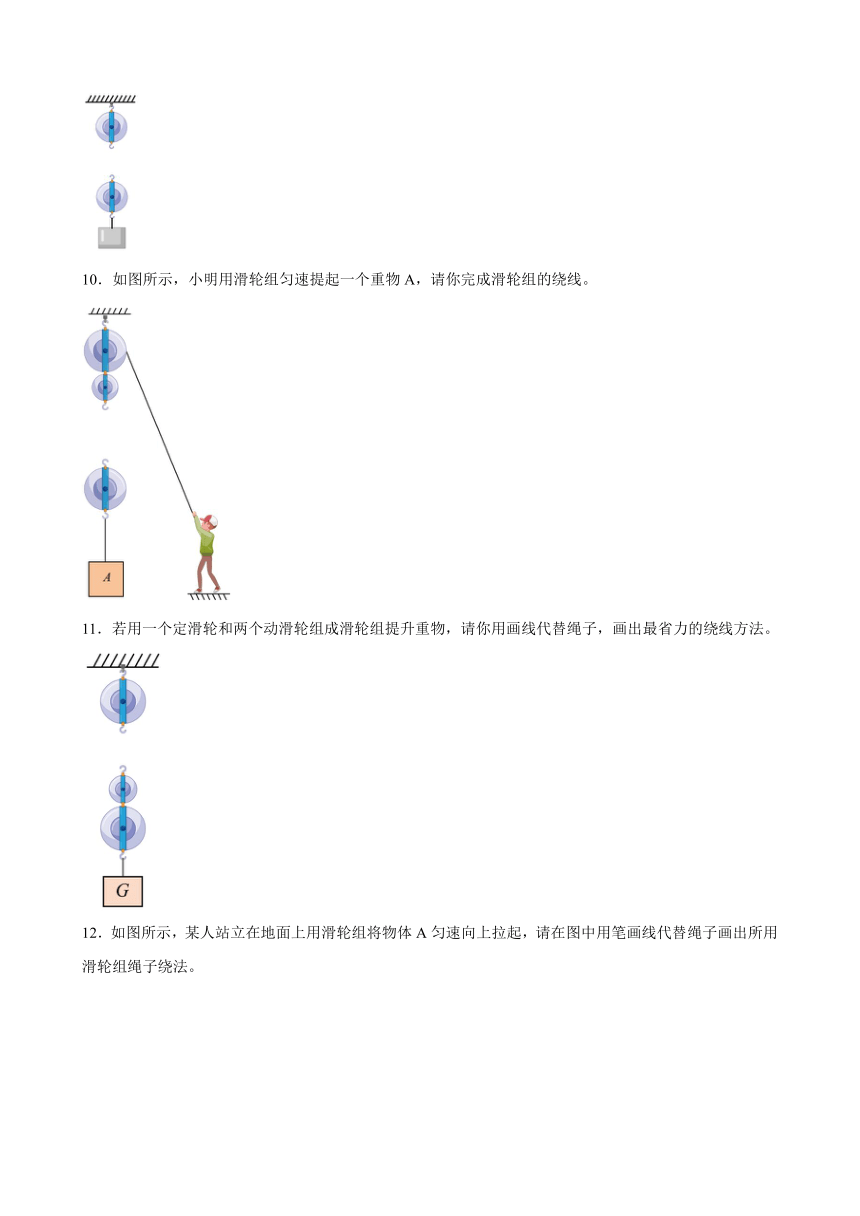

9．请在图中画出最省力的滑轮组的绕线方式。
10．如图所示，小明用滑轮组匀速提起一个重物A，请你完成滑轮组的绕线。
11．若用一个定滑轮和两个动滑轮组成滑轮组提升重物，请你用画线代替绳子，画出最省力的绕线方法。
12．如图所示，某人站立在地面上用滑轮组将物体A匀速向上拉起，请在图中用笔画线代替绳子画出所用滑轮组绳子绕法。

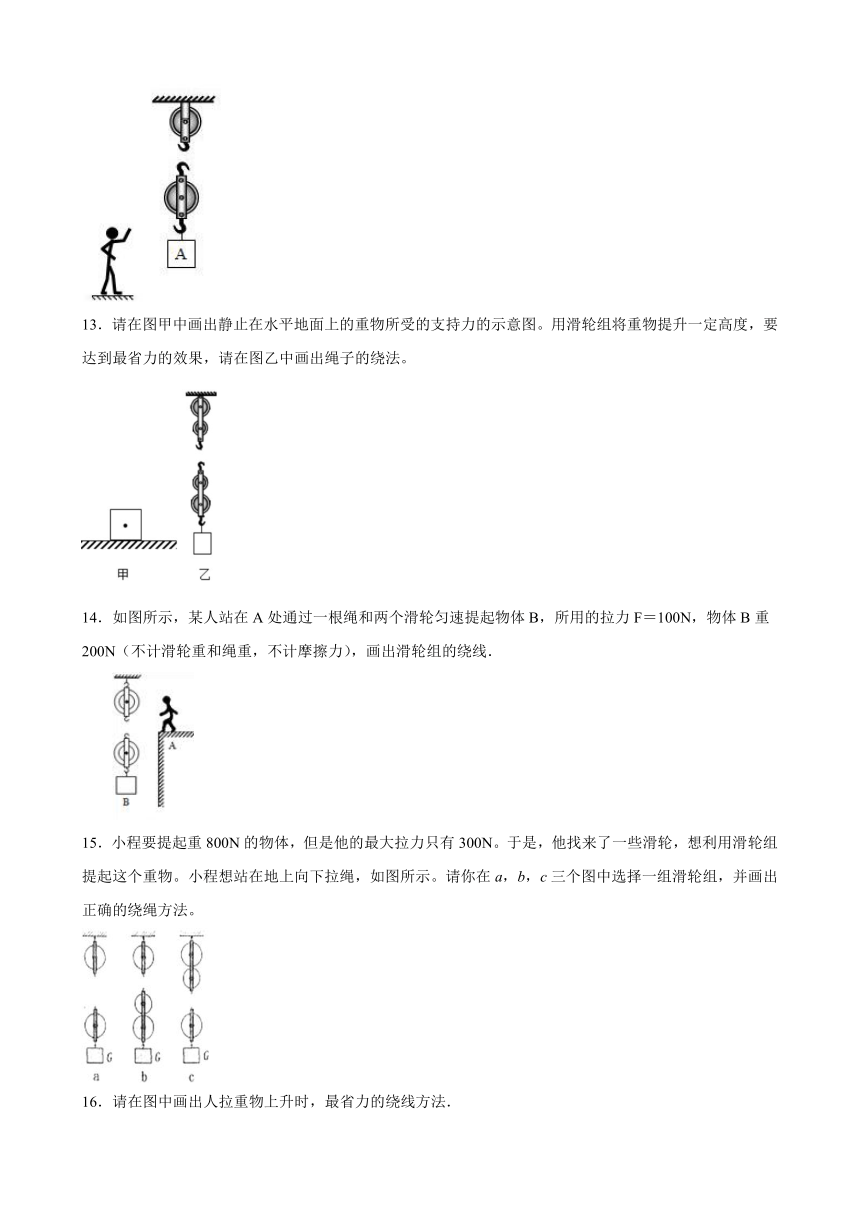

13．请在图甲中画出静止在水平地面上的重物所受的支持力的示意图。用滑轮组将重物提升一定高度，要达到最省力的效果，请在图乙中画出绳子的绕法。
14．如图所示，某人站在A处通过一根绳和两个滑轮匀速提起物体B，所用的拉力F＝100N，物体B重200N（不计滑轮重和绳重，不计摩擦力），画出滑轮组的绕线．
15．小程要提起重800N的物体，但是他的最大拉力只有300N。于是，他找来了一些滑轮，想利用滑轮组提起这个重物。小程想站在地上向下拉绳，如图所示。请你在a，b，c三个图中选择一组滑轮组，并画出正确的绕绳方法。
16．请在图中画出人拉重物上升时，最省力的绕线方法．
试卷第1页，共3页
参考答案：
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．略
15．如图所示：
16．
