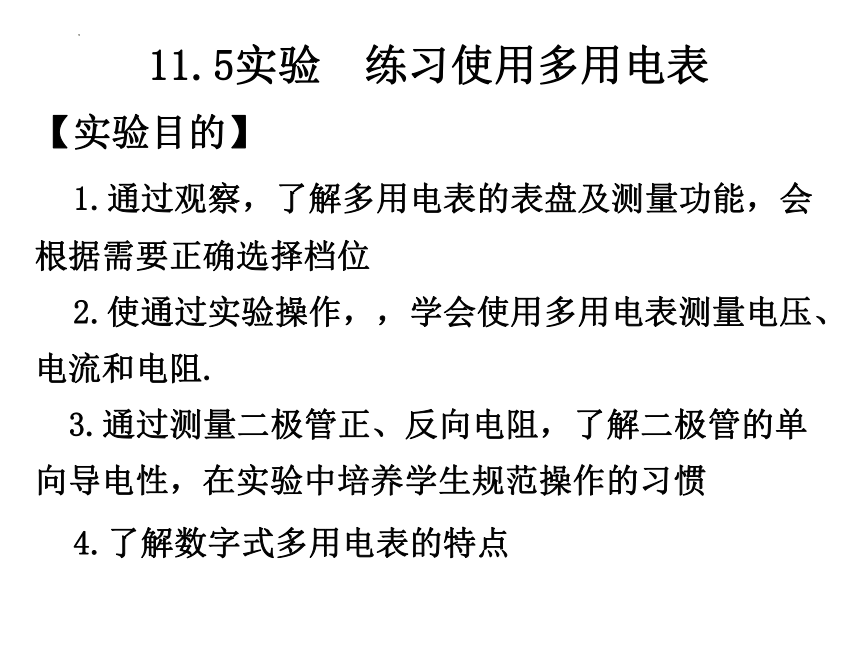

11.5实验 练习使用多用电表
【实验目的】
1.通过观察，了解多用电表的表盘及测量功能，会根据需要正确选择档位
2.使通过实验操作，，学会使用多用电表测量电压、电流和电阻.
3.通过测量二极管正、反向电阻，了解二极管的单向导电性，在实验中培养学生规范操作的习惯
4.了解数字式多用电表的特点

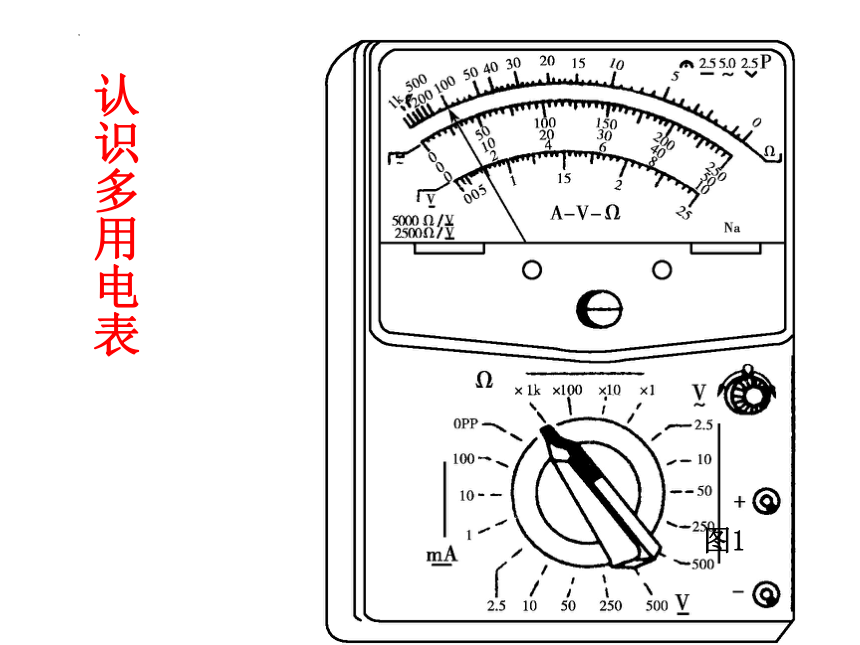

图1
认识多用电表

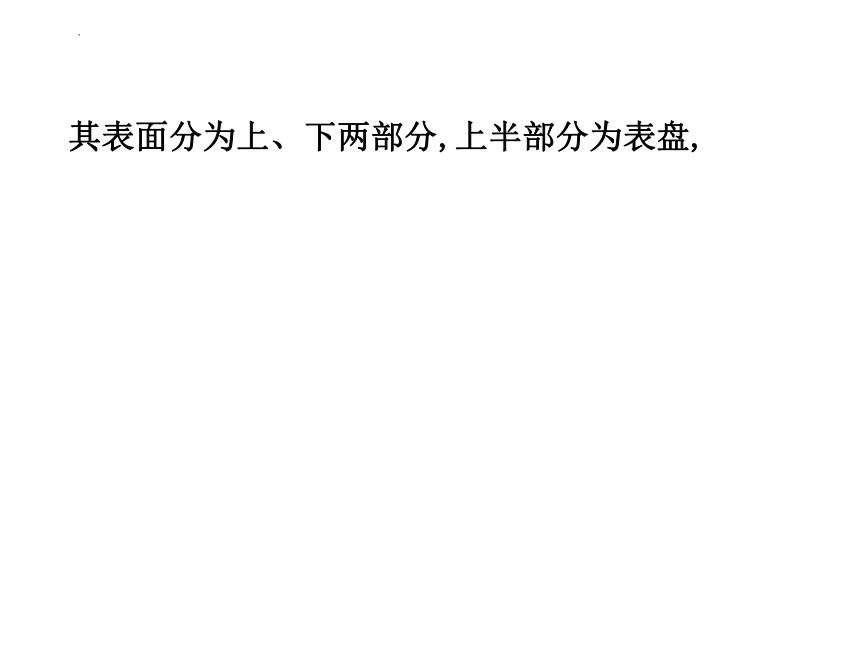

其表面分为上、下两部分,上半部分为表盘,

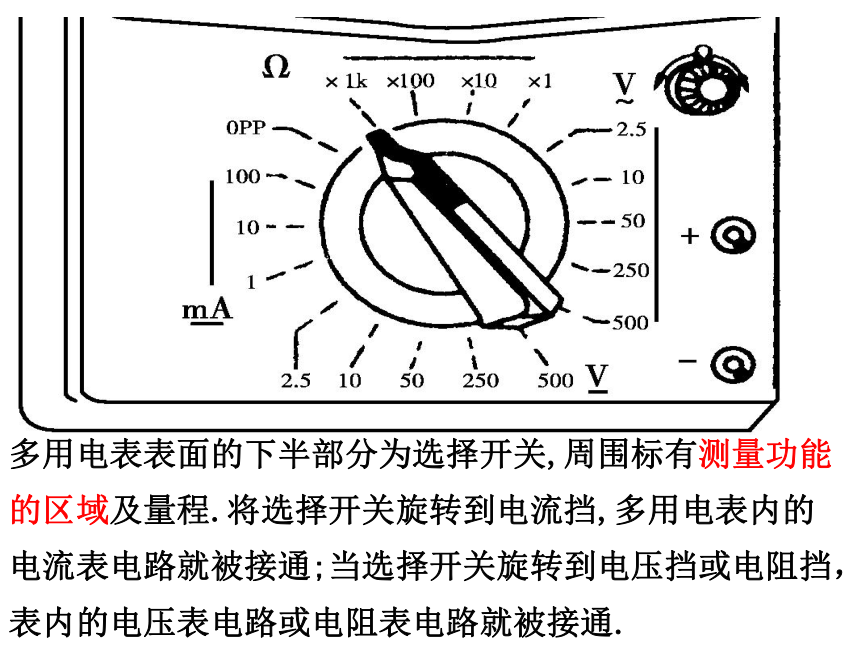

多用电表表面的下半部分为选择开关,周围标有测量功能的区域及量程.将选择开关旋转到电流挡,多用电表内的电流表电路就被接通;当选择开关旋转到电压挡或电阻挡，表内的电压表电路或电阻表电路就被接通.
图1
认识多用电表

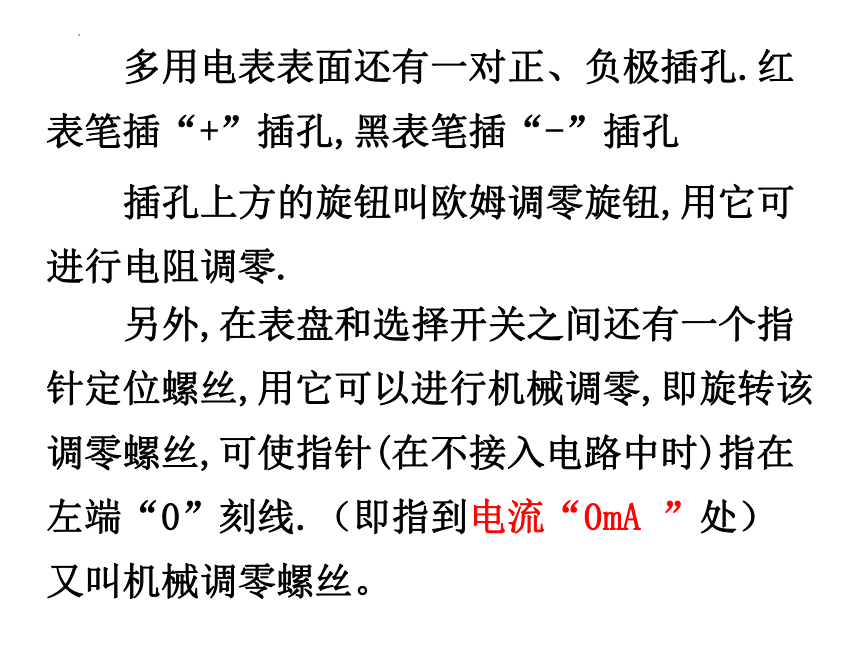

多用电表表面还有一对正、负极插孔.红表笔插“+”插孔,黑表笔插“-”插孔
插孔上方的旋钮叫欧姆调零旋钮,用它可进行电阻调零.
另外,在表盘和选择开关之间还有一个指针定位螺丝,用它可以进行机械调零,即旋转该调零螺丝,可使指针(在不接入电路中时)指在左端“0”刻线.（即指到电流“0mA ”处）又叫机械调零螺丝。

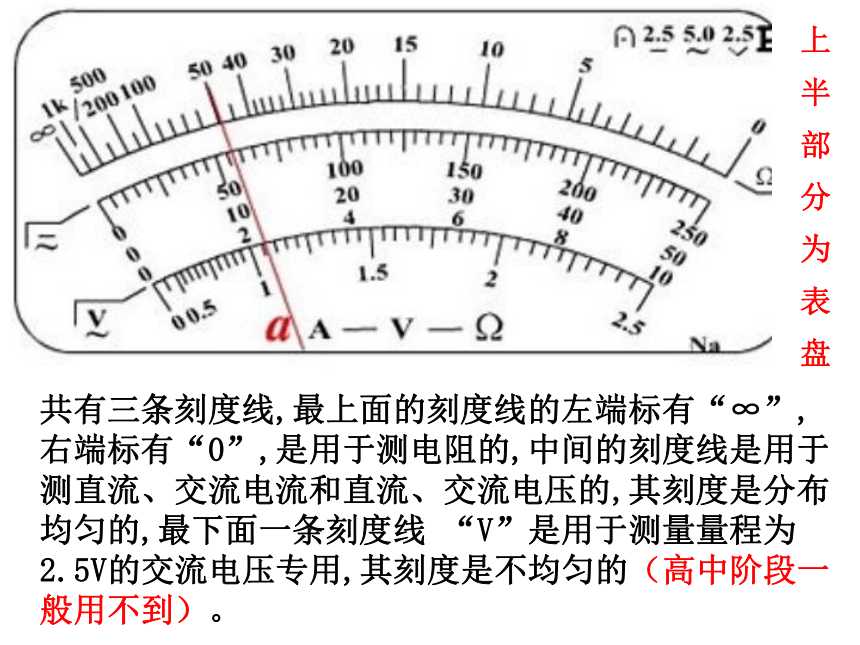

共有三条刻度线,最上面的刻度线的左端标有“∞”,右端标有“0”,是用于测电阻的,中间的刻度线是用于测直流、交流电流和直流、交流电压的,其刻度是分布均匀的,最下面一条刻度线 “V”是用于测量量程为2.5V的交流电压专用,其刻度是不均匀的（高中阶段一般用不到）。
上半部分为表盘
2.多用电表是电流表、电压表和欧姆表的组合,
测电流和测电压的原理与电流表和电压表相同
(1)直流电压挡:直流电压挡几个挡位实际是由同一表头串联不同电阻改装而成的几个量程不同的电压表.
(2)直流电流挡:直流电流挡的几个挡位实际是由同一表头并联不同电阻改装而成的几个量程不同的电流表.
实验

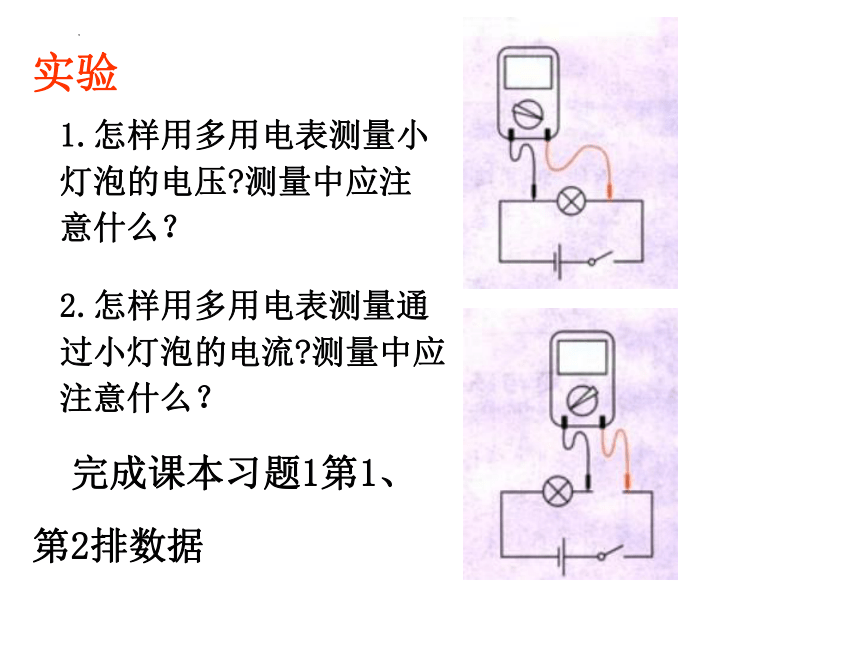

1.怎样用多用电表测量小灯泡的电压 测量中应注意什么？
2.怎样用多用电表测量通过小灯泡的电流 测量中应注意什么？
完成课本习题1第1、第2排数据
(3)测电阻的原理如图2所示.
欧姆表是根据闭合电路欧姆
定律制成的测量电阻的仪表,可
直接读出电阻值,电阻的零刻度
在电流满偏处.
（下一章再详细讲解）
图2
多量程多用电表电路结构
问题1.接线柱1、2接入电路时，多用电表测量功能是测 ,哪个接线柱对应的量程更大呢？
电流
问题2.接线柱5、6接入电路时，多用电表测量功能是测 ,哪个接线柱对应的量程更大呢？
电压
问题3.接线柱5、6接入电路时，多用电表测量功能是测 ,不同倍率
电阻
(3)测电阻的原理如图2所示.
欧姆表是根据闭合电路欧姆
定律制成的测量电阻的仪表,可
直接读出电阻值,电阻的零刻度
在电流满偏处.
（下一章再详细讲解）
图2
用多用电表测电阻的步骤(1.某滑动变阻器标签掉了，测量其全阻值，2.测灯泡“220V,200W ”的电阻）
1、(1)调节指针定位螺丝,使指针指向电流的零刻度.
(2)选择开关置于“Ω”挡的“ ×10”或“ ×100”倍率, 红、黑表笔短接,调节欧姆调零旋钮,使指针指到“0Ω”位置,然后断开表笔.
(3)将两表笔分别接触被测电阻（与电源断开）的两端,读出指示的电阻值,或改变挡位重新欧姆调零再测量
(4)测量完毕,将选择开关置于OFF挡或交流电压最高挡
2、测灯泡“220V,200W ”的电阻
实验
3.怎样用多用电表测量二极管的正反向电阻 测量中应注意什么？
二极管的单向导电性
二极管是用半导体材料制成的电子元件,它有两个引线,一根叫正极,另一根叫负极,二极管的电路符号是 , 二极管具有单向导电性,（二极管已被广泛应用.）
实验
3.怎样用多用电表测量二极管的正反向电阻 测量中应注意什么？
交流与思考:使用欧姆挡,在选取量程时,为什么使
指针指在中值电阻附近可提高测量准确度
若指针偏转角太大,由于读数太小而造成偶然误差增大;若指针偏转角度太小,由于刻度线太密集而使读数不准确,甚至无法读数.所以,只有指针指在中值电阻附近时才比较准确.
【注意事项】
1.每次变换电阻的倍率后,都要重新进行欧姆调零,否则测量结果不准确.如果旋动“调零旋钮”已无法使表针到达“0 Ω”位,则说明表内电池电压不足,应打开电表背面的电池盒盖板,换上同规格的新电池(注意电池的极性).
2.测量电路中的电阻时,应先切断电源.如果待测电阻有并联支路存在,必须将待测电阻与其它电路断开,然后再对它测量,否则电表的读数不是待测电阻的阻值,而是各支路电阻并联后的总阻值.
测量时不能用手接触表笔的金属部分.
测测人的电阻
3.使用欧姆挡时,必须注意到:万用电表内电池的“正”极是与黑表笔(即表面的“-”插孔)相连的,因此电流是从黑表笔流出,经外接元件后再从红表笔流进该多用电表.如果忽视这一点,就会引起判断上的错误.
4.用多用电表测黑箱时,一定要先用电压挡判断其内部有无电源,确认无电源后才能使用欧姆挡测量.
5.使用完毕,将表笔从插孔中拔出,并将选择开关置于“OFF”挡或交流电压最高挡，长期不用还应将表内电池取出.
实验
补充：怎样用多用电表测量电压表的内阻
