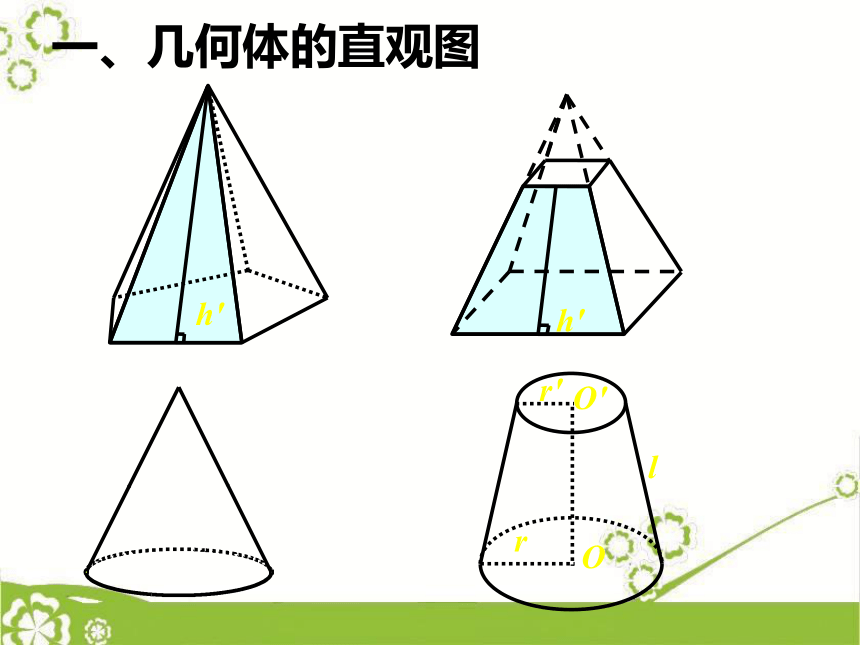

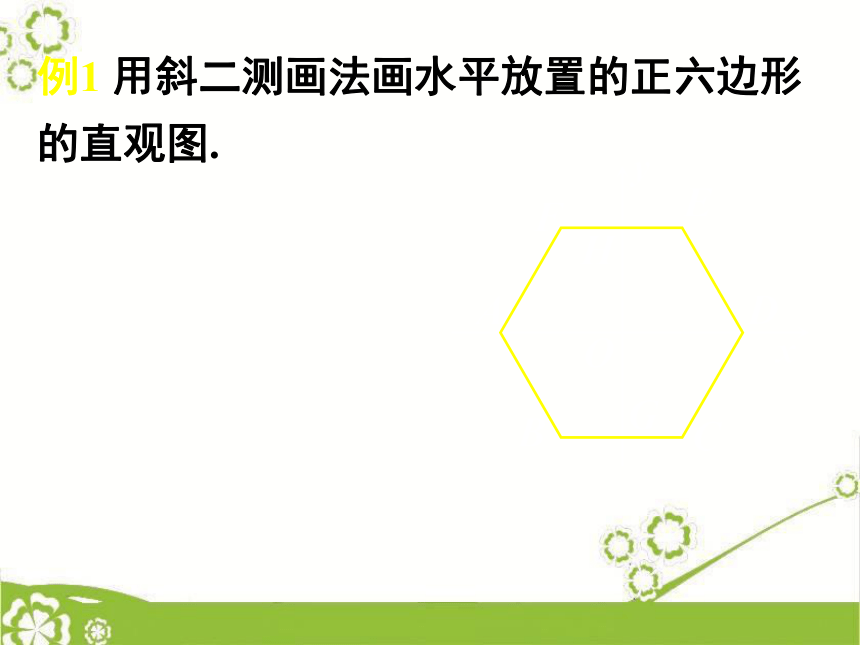

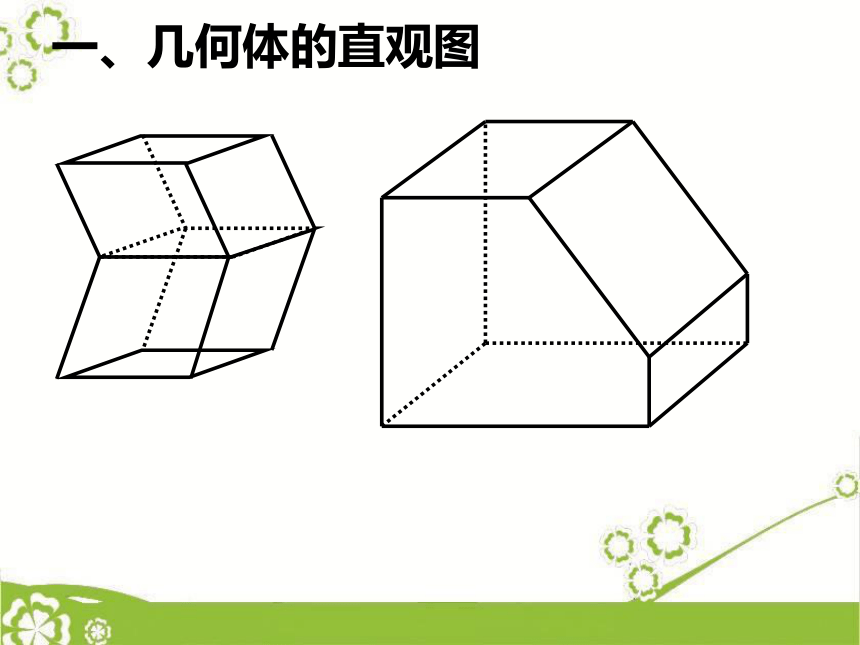

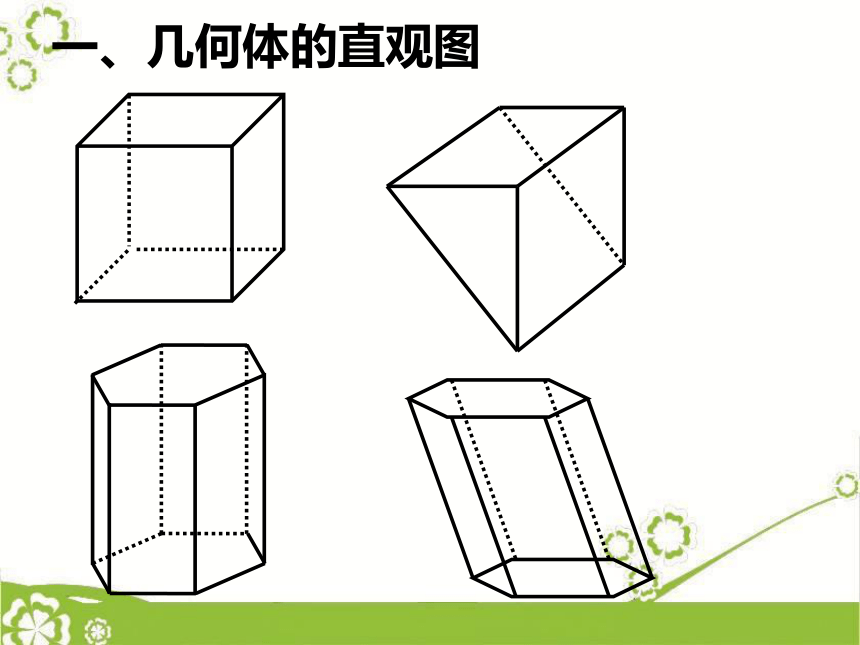

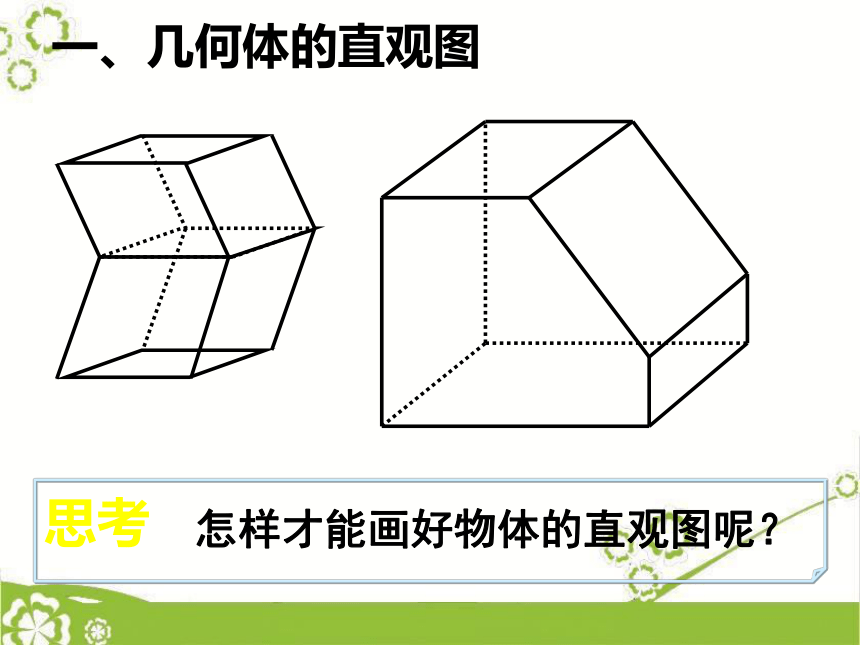

课件27张PPT。1.2.3空间几何体的直观图一、几何体的直观图 一、几何体的直观图 一、几何体的直观图 一、几何体的直观图 怎样才能画好物体的直观图呢? 思考例1 用斜二测画法画水平放置的正六边形
的直观图.例1 用斜二测画法画水平放置的正六边形
的直观图.xyABCDEFOGH例1 用斜二测画法画水平放置的正六边形
的直观图.xyABCDEFOGH例1 用斜二测画法画水平放置的正六边形
的直观图.y例1 用斜二测画法画水平放置的正六边形
的直观图.xyABCDEFOGH例1 用斜二测画法画水平放置的正六边形
的直观图.斜二测画法的关键步骤. 思考xyABCDEFOGH⑴ 在已知图形中取互相垂直的x轴和y轴,
两轴相交于点O. 画直观图时,把它们画
对应的x'轴与y'轴,两轴交于点O' ,且使∠x'O'y' =45o(或135o),它们确定的平面表示水平面.斜二测画法⑵ 已知图形中平行于x轴或y轴的线段,
在直观图中分别画成平行于x'轴或y'轴
的线段;斜二测画法斜二测画法⑶ 已知图形中平行于x轴的线段,在直
观图中保持原长度不变;平行于y轴的
线段,长度为原来的一半.⑵ 已知图形中平行于x轴或y轴的线段,
在直观图中分别画成平行于x'轴或y'轴
的线段;练习1 根据斜二测画法,画出水平放置
的正五边形的直观图. 练习1 根据斜二测画法,画出水平放置
的正五边形的直观图. 练习1 根据斜二测画法,画出水平放置
的正五边形的直观图. 例2 用斜二测画法画水平放置的圆的
直观图.播放动画例3 用斜二测画法画长、宽、高分别是
4cm、3cm、2cm的
长方体ABCD-A'B'C'D'的直观图.二、探求空间几何体的直观图的画法思考: 请说出下列三视图表示的几何体,
并用斜二测画法画出它的直观图. 正

图侧

图俯

图 观察图1.2-15,请同学们比较:在
平行投影下画空间图形与在中心投影
下画空间图形各有什么特点?三、平行投影与中心投影图1.2-15练习2教材P.19练习第1题第(1)问、2、3、4题课 堂 小 结1. 平面图形的斜二测画法的关键与
步骤;课 堂 小 结1. 平面图形的斜二测画法的关键与
步骤;
2. 简单几何体的斜二测画法;课 堂 小 结1. 平面图形的斜二测画法的关键与
步骤;
2. 简单几何体的斜二测画法;
3. 简单组合体的斜二测画法;课 堂 小 结1. 平面图形的斜二测画法的关键与
步骤;
2. 简单几何体的斜二测画法;
3. 简单组合体的斜二测画法;
4. 注意的几点.课 后 作 业2. 《习案》第四课时.1.课外思考教材P.19探究(1)(2);
