第十五章 电流和电路
第2节 电流和电路

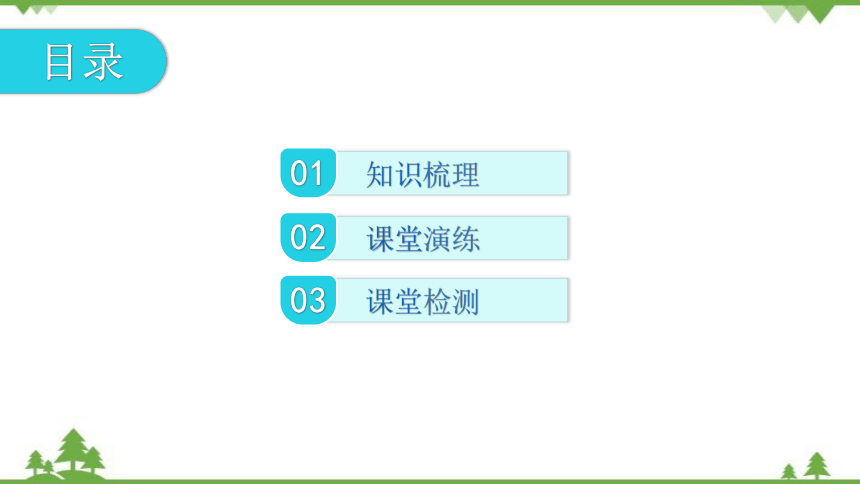

目录
知识梳理
01
课堂演练
02
课堂检测
03

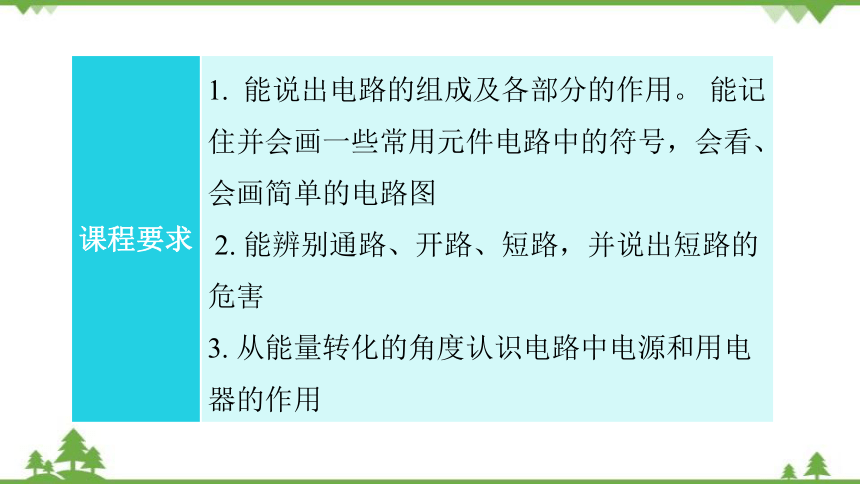

课程要求 1. 能说出电路的组成及各部分的作用。 能记住并会画一些常用元件电路中的符号，会看、会画简单的电路图
2. 能辨别通路、开路、短路，并说出短路的危害
3. 从能量转化的角度认识电路中电源和用电器的作用

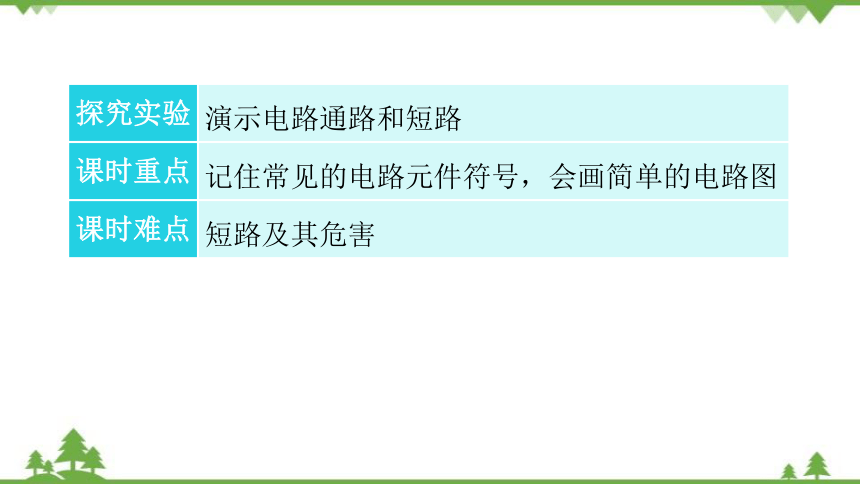

探究实验 演示电路通路和短路
课时重点 记住常见的电路元件符号，会画简单的电路图
课时难点 短路及其危害

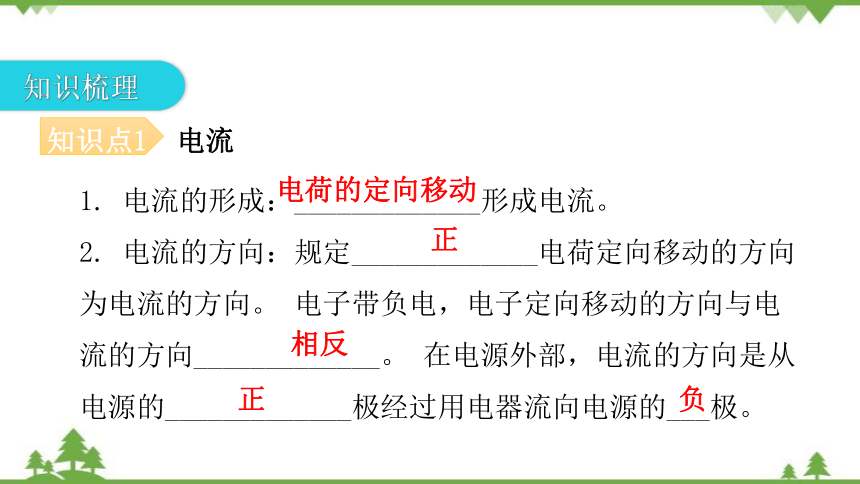

知识点1 电流
电荷的定向移动
知识梳理
正
相反
1. 电流的形成：_____________形成电流。
2. 电流的方向：规定_____________电荷定向移动的方向为电流的方向。 电子带负电，电子定向移动的方向与电流的方向_____________。 在电源外部，电流的方向是从电源的_____________极经过用电器流向电源的___极。
正
负

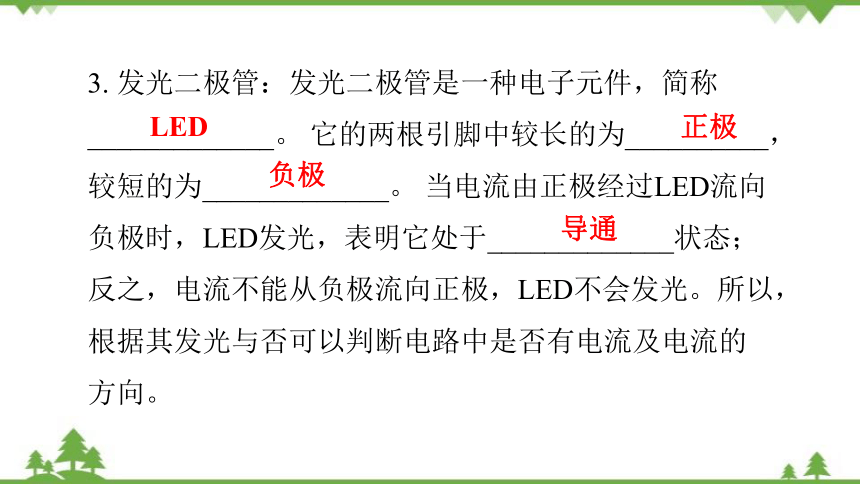

3. 发光二极管：发光二极管是一种电子元件，简称_____________。 它的两根引脚中较长的为__________，较短的为_____________。 当电流由正极经过LED流向负极时，LED发光，表明它处于_____________状态；反之，电流不能从负极流向正极，LED不会发光。所以，根据其发光与否可以判断电路中是否有电流及电流的方向。
LED
正极
负极
导通
电源
开关
导线
用电器
规定的符号
知识点2 电路的构成和电路图
4. 电路的构成：一个最基本的电路必由_____________、_____________、_____________和_____________四部分构成。 这四种电路元件缺一不可。 电路图是用_____________表示电路连接的图。
注意：只有电路闭合时，电路中才有电流。
电能
电
5. 电路中各部分元件的作用:
（1）电源：提供_____________的装置。 如：电池和发电机。
（2）用电器：消耗_____________能的装置。 如：电灯和电风扇。
通断

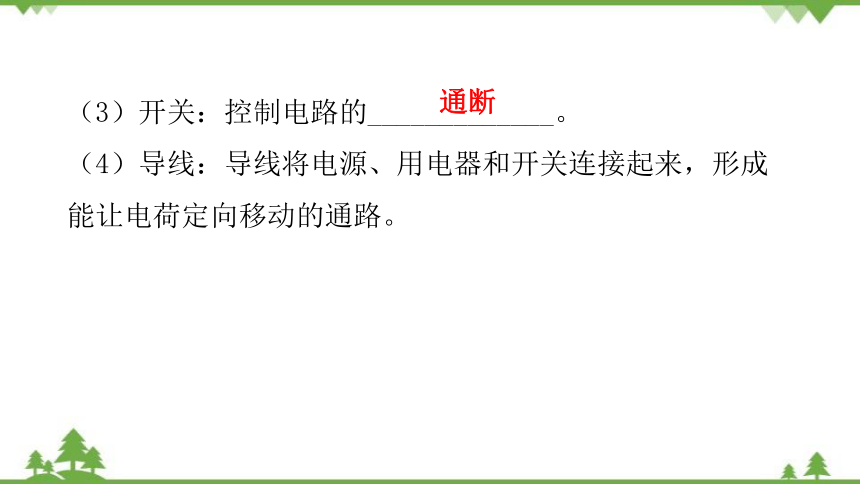

（3）开关：控制电路的_____________。
（4）导线：导线将电源、用电器和开关连接起来，形成能让电荷定向移动的通路。

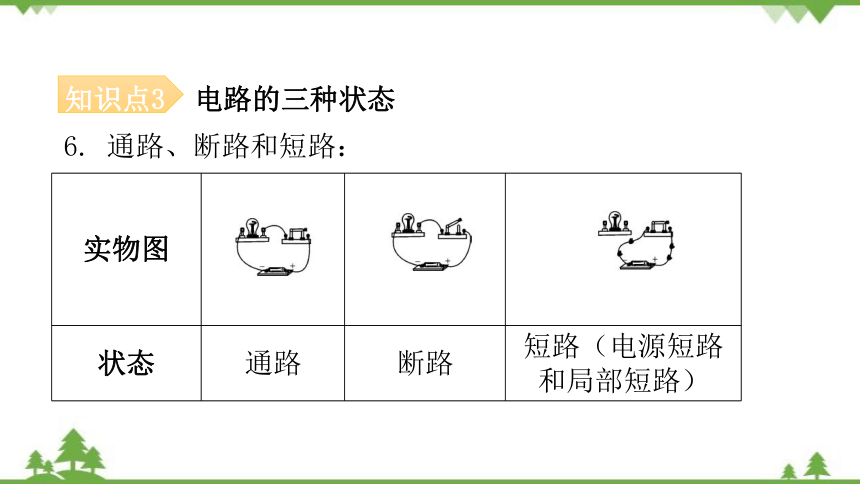

知识点3 电路的三种状态
6. 通路、断路和短路：
实物图
状态 通路 断路 短路（电源短路和局部短路）
被切断
正常接通
电源两极

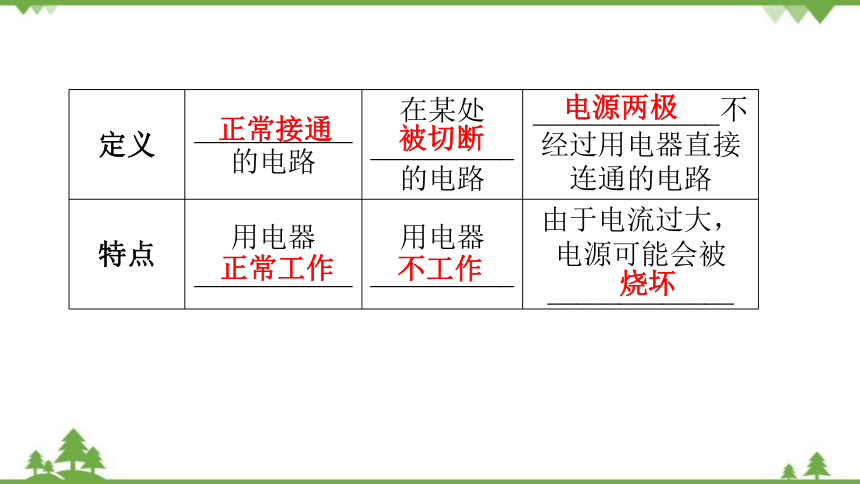

定义 ___________的电路 在某处__________的电路 _____________不经过用电器直接连通的电路
特点 用电器___________ 用电器__________ 由于电流过大，电源可能会被_____________
正常工作
不工作
烧坏
知识点1 电流
B
课堂演练
【典例1】下列关于电流的说法中，正确的是（　　）
A. 电荷的移动形成电流
只有电路闭合时，电路中才有电流
在电源外部，电流沿着“负极→用电器→正极”的方向
D. 负电荷定向移动的方向就是电流的方向
B
【变式拓展1】有两个相同的验电器A和B，A带负电，B不带电，当用金属棒连接A和B的金属球时，A的金属箔张角变小，B的金属箔明显张开，如图15-2-1所示。 则下列说法正确的是（　　）
金属棒一定带正电
B. 金属棒中瞬间电流从验电器B流到验电器A
C. 金属棒中瞬间电流从验电器A流到验电器B
D. 金属箔张开是因为金属箔带了异种电荷互相排斥
图15-2-1
思路点拨：电流是电荷定向移动形成的，规定正电荷的运动方向为电流的方向。特别注意一般移动的是自由电子，因为电子带负电所以电流方向和电子运动方向相反。
知识点2 电路的构成和电路图
如答图15-2-1所示。
【典例2】把图15-2-2连接成简单的电路。
图15-2-2
答图15-2-1
如答图15-2-2所示。
【变式拓展2】请按照图15-2-3所示的实物图画出电路图。
图15-2-3
答图15-2-2
【典例3】如图所示的电路中，连接正确的是（　　）
B
【变式拓展3】小明为养鸡场设计报警器电路，养鸡场的前、后门分别装有开关S1、S2，动物闯入时开关会自动闭合，要求：只要动物闯入任意一个门，电铃都能响起警报，图中符合设计要求的是（　　）
A
思路点拨：电路连接一般是从电源开始，顺着电源的正极出发，用导线把用电器按照要求连接起来，最后回到电源负极，连接完后一定要注意再核对下是否符合要求。
【典例4】如图15-2-4所示电路，开关闭合后，两灯都不亮，用一根导线连接a、b两点后，两灯仍不亮，再用这根导线连接b、c两点后，两灯还是不亮，仍然用这根导线连接b、d两点后，灯 L1亮而灯 L2 不亮，假设故障是下列中的一个，那么故障可能是（　　）
灯 L1 断路 B. 灯 L1 短路
C. 灯 L2 断路 D. 开关的接线柱处断开
知识点3 电路的三种状态
D
图15-2-4
断路
通路
【变式拓展4】如图15-2-5所示的电路中，如果把开关S1、S2都断开，电路处于_____________状态；把开关S1闭合、S2断开，电路处于_____________状态；如果把开关S1、S2都闭合，电路处于_____________状态。
短路
图15-2-5
思路点拨：电路有三种状态分别是通路、断路和短路。要注意短路是指电流没有经过用电器，但电路中有电流。
课堂检测
A
限时10分钟 总分30分_ 得分____
1. （3分）关于电流与电源，下列说法正确的是 （　　）
A. 规定正电荷定向移动的方向为电流的方向
B. 只有电路断开时，电路中才能有电流
C. 只要电路闭合，即使电路中没有电源，电路中也一定有电流
D. 只要电路中有电源，即使电路断开，电路中也一定有电流
C
2. （3分）下列说法中正确的是（　　）
开关必须接在靠近电源正极的一端
B. 电路中有电源就一定有电流
C. 电路中有电流就一定有电源
D. 用电器都是把电能转化为光能
B
3. （3分）下图电路中，当开关S闭合时，两只小灯泡能同时发光的是（　　）
A
4. （3分）如图15-2-6所示,下列说法正确的是（　　）
灯泡发光说明电路中有电流
B. 金属导线中发生定向移动的电荷是正电荷
C. 电源的上端是正极
D. 灯泡发光时，电源将电能转化为化学能
图15-2-6
B
5. （3分）如图15-2-7所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（　　）
A. 导线 B. 电源
C. 用电器 D. 开关
图15-2-7
6. （3分）如图15-2-8所示，电路元件及导线连接均完好，闭合开关S1 、S2，则（　　）
A. L1不能发光，L2能发光
B. L1能发光，L2不能发光
C. L1、L2都能发光
D. L1、L2都不能发光
B
图15-2-8
D
7. （3分）小明利用一红一绿两个发光二极管（符号：）制作了一个神奇的装置:当电流从该装置一端流入时发红光，从另一端流入时发绿光。 下图符合该装置内部结构的是（　　）
同种电荷互相排斥
8. （2分）如图15-2-9所示，两个相同的验电器A和B，A带负电，B不带电。 验电器A的金属薄片张开，这是因为_________________。用金属棒把A和B连接起来的瞬间，金属棒中的电流方向从______（填“A到B” 或“B到A”）。
B到A
图15-2-9
L1
9.（3分）如图15-2-10所示的电路中，
（1）当开关S1、S2闭合，S3、S4断开时，_______发光。
（2）当S2 、 S4闭合， S1 、 S3断开时，_______发光。
（3）当S3 、 S4闭合， S1、S2断开时，_______发光。
L2
L3
图15-2-10
如答图15-2-3所示。
10.（2分）如图15-2-11所示的电路图和实物图，请按左边的电路图把右边的实物图连接起来。（要求：连接时导线不能交叉）
图15-2-11
答图15-2-3
如答图15-2-4所示。
11. （2分）请设计一个由干电池供电、开关控制微型电动机（符号：）工作的简单电路。 在图15-2-12中的虚线方框内画出电路图。
图15-2-12
