沪科版物理八年级上册第四章学情评估试题（含答案）

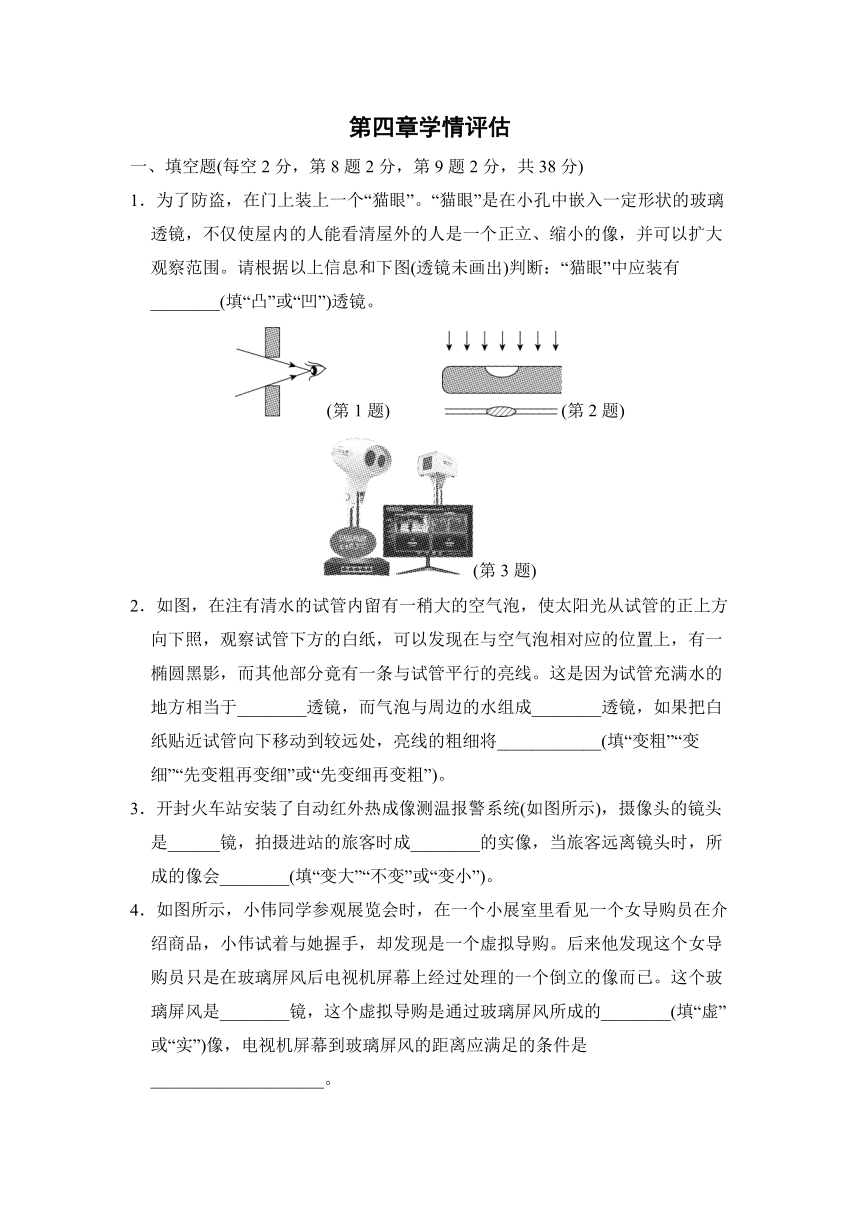

第四章学情评估
一、填空题(每空2分，第8题2分，第9题2分，共38分)
1．为了防盗，在门上装上一个“猫眼”。“猫眼”是在小孔中嵌入一定形状的玻璃透镜，不仅使屋内的人能看清屋外的人是一个正立、缩小的像，并可以扩大观察范围。请根据以上信息和下图(透镜未画出)判断：“猫眼”中应装有________(填“凸”或“凹”)透镜。
INCLUDEPICTURE"2022HK8SYLpgj44.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj44.TIF" \* MERGEFORMATINET (第1题)　　　INCLUDEPICTURE"2022HK8SYLpgj45.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj45.TIF" \* MERGEFORMATINET (第2题)
INCLUDEPICTURE"2022HK8SYLpgj46.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj46.TIF" \* MERGEFORMATINET (第3题)
2．如图，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察试管下方的白纸，可以发现在与空气泡相对应的位置上，有一椭圆黑影，而其他部分竟有一条与试管平行的亮线。这是因为试管充满水的地方相当于________透镜，而气泡与周边的水组成________透镜，如果把白纸贴近试管向下移动到较远处，亮线的粗细将____________(填“变粗”“变细”“先变粗再变细”或“先变细再变粗”)。
3．开封火车站安装了自动红外热成像测温报警系统(如图所示)，摄像头的镜头是______镜，拍摄进站的旅客时成________的实像，当旅客远离镜头时，所成的像会________(填“变大”“不变”或“变小”)。
4．如图所示，小伟同学参观展览会时，在一个小展室里看见一个女导购员在介绍商品，小伟试着与她握手，却发现是一个虚拟导购。后来他发现这个女导购员只是在玻璃屏风后电视机屏幕上经过处理的一个倒立的像而已。这个玻璃屏风是________镜，这个虚拟导购是通过玻璃屏风所成的________(填“虚”或“实”)像，电视机屏幕到玻璃屏风的距离应满足的条件是____________________。
INCLUDEPICTURE"2022HK8SYLpgj47.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj47.TIF" \* MERGEFORMATINET (第4题)　INCLUDEPICTURE"2022HK8SYLpgj48.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj48.TIF" \* MERGEFORMATINET (第5题)
5．车内有一块竖直放置的玻璃板，如图所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树的像。车前进过程中，树在玻璃板中像的大小________(填“变大”“不变”或“变小”)，与乘客的距离________(填“变大”“不变”或“变小”)；该乘客以玻璃板内树的像为参照物，觉得车________(填“向前运动”“向后运动”或“静止”)。
6.INCLUDEPICTURE"创新题.tif" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\创新题.tif" \* MERGEFORMATINET 如图所示，一平面镜放在圆筒的中心处，平面镜正对筒壁上一点光源S，点光源发出一细光束垂直射向平面镜。平面镜从图示位置开始绕圆筒中心轴O匀速转动，当转过角度为30°时，照射到筒壁上的反射光斑转过的角度为________，像点与点光源S的连线转过的角度为________。
INCLUDEPICTURE"2022HK8SYLpgj49.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj49.TIF" \* MERGEFORMATINET (第6题)INCLUDEPICTURE"2022HK8SYLpgj50.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj50.TIF" \* MERGEFORMATINET (第7题)
　　　　INCLUDEPICTURE"2022HK8SYLpgj51.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj51.TIF" \* MERGEFORMATINET (第8题)　INCLUDEPICTURE"2022HK8SYLpgj52.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj52.TIF" \* MERGEFORMATINET (第9题)
7．如图是光在空气和玻璃两种物质中传播的路线，由图可知：玻璃在 AB的________(填“左”或“右”)侧，反射角的大小是________。
8．根据平面镜成像的特点，在图中画出物体AB在平面镜中所成的像A′B′。
9．请在图中画出点光源 S 发出的光线 SA 通过凸透镜后的光路图。
二、选择题(每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的)

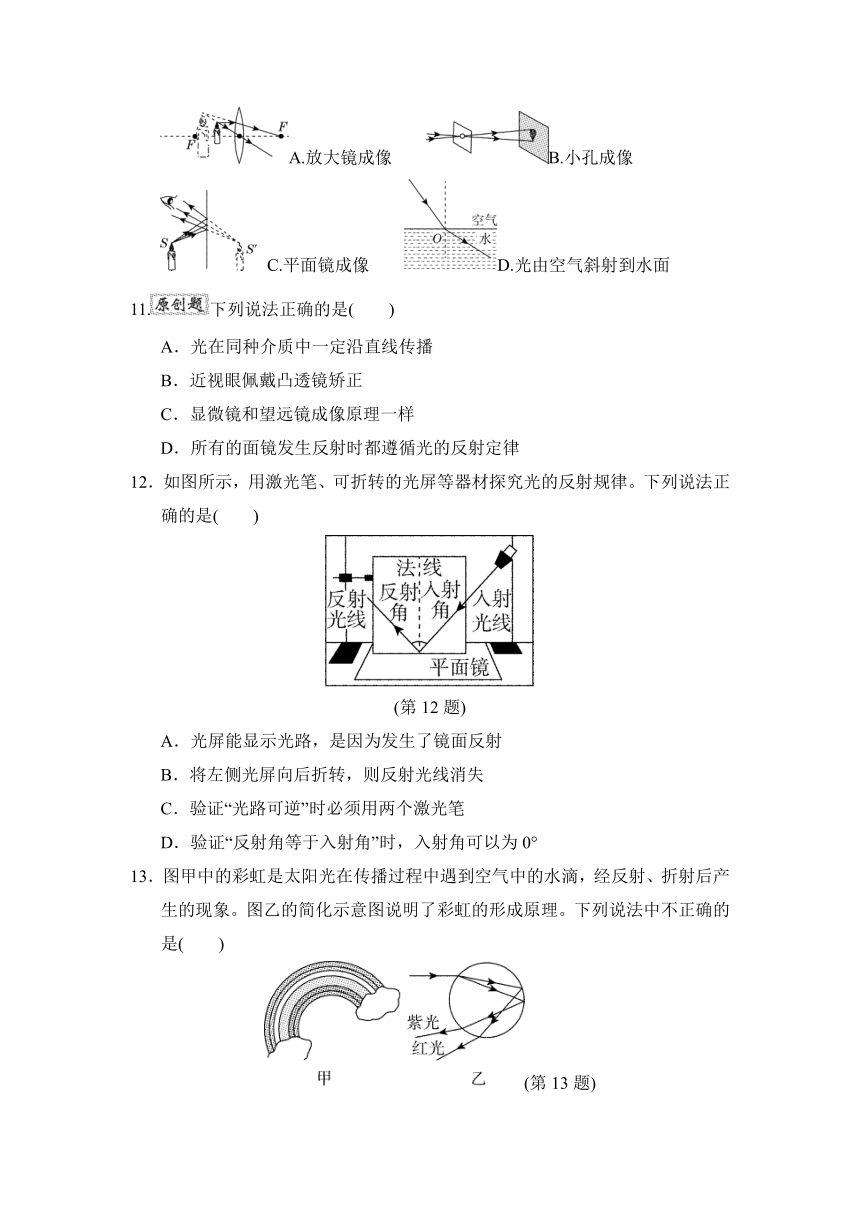

10．下列光路图错误的是(　　)
INCLUDEPICTURE"2022HK8SYLpgj53.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj53.TIF" \* MERGEFORMATINET A.放大镜成像　　INCLUDEPICTURE"2022HK8SYLpgj54.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj54.TIF" \* MERGEFORMATINET B.小孔成像　　INCLUDEPICTURE"2022HK8SYLpgj55.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj55.TIF" \* MERGEFORMATINET C.平面镜成像　　INCLUDEPICTURE"2022HK8SYLpgj56.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj56.TIF" \* MERGEFORMATINET D.光由空气斜射到水面
11.INCLUDEPICTURE"原创题.tif" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\原创题.tif" \* MERGEFORMATINET 下列说法正确的是(　　)
A．光在同种介质中一定沿直线传播
B．近视眼佩戴凸透镜矫正
C．显微镜和望远镜成像原理一样
D．所有的面镜发生反射时都遵循光的反射定律
12．如图所示，用激光笔、可折转的光屏等器材探究光的反射规律。下列说法正确的是(　　)
INCLUDEPICTURE"2022HK8SYLpgj57.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj57.TIF" \* MERGEFORMATINET
(第12题)
A．光屏能显示光路，是因为发生了镜面反射
B．将左侧光屏向后折转，则反射光线消失
C．验证“光路可逆”时必须用两个激光笔
D．验证“反射角等于入射角”时，入射角可以为0°

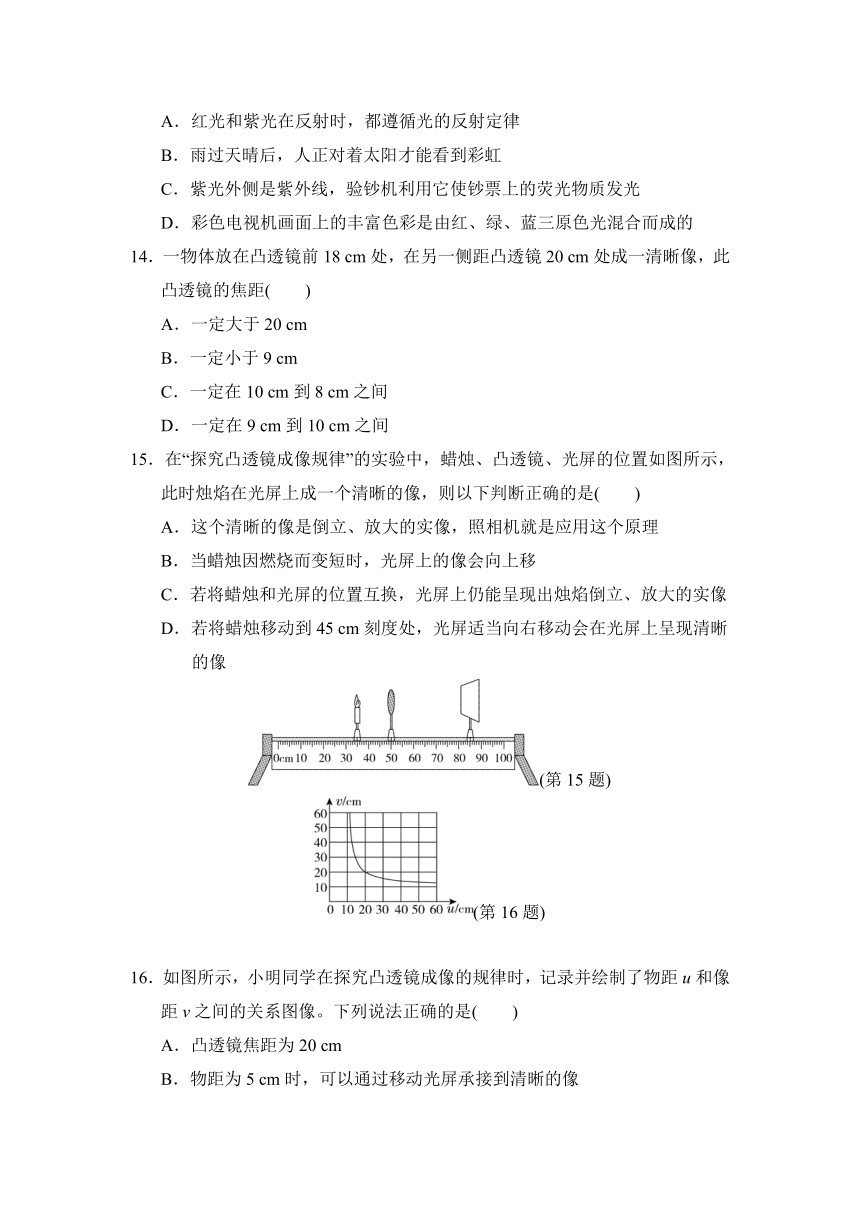

13．图甲中的彩虹是太阳光在传播过程中遇到空气中的水滴，经反射、折射后产生的现象。图乙的简化示意图说明了彩虹的形成原理。下列说法中不正确的是(　　)
INCLUDEPICTURE"2022HK8SYLpgj58.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj58.TIF" \* MERGEFORMATINET (第13题)
A．红光和紫光在反射时，都遵循光的反射定律
B．雨过天晴后，人正对着太阳才能看到彩虹
C．紫光外侧是紫外线，验钞机利用它使钞票上的荧光物质发光
D．彩色电视机画面上的丰富色彩是由红、绿、蓝三原色光混合而成的
14．一物体放在凸透镜前18 cm处，在另一侧距凸透镜20 cm处成一清晰像，此凸透镜的焦距(　　)
A．一定大于20 cm
B．一定小于9 cm
C．一定在10 cm到8 cm之间　
D．一定在9 cm到10 cm之间
15．在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，则以下判断正确的是(　　)
A．这个清晰的像是倒立、放大的实像，照相机就是应用这个原理
B．当蜡烛因燃烧而变短时，光屏上的像会向上移
C．若将蜡烛和光屏的位置互换，光屏上仍能呈现出烛焰倒立、放大的实像
D．若将蜡烛移动到45 cm刻度处，光屏适当向右移动会在光屏上呈现清晰的像
INCLUDEPICTURE"2022HK8SYLpgj60.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj60.TIF" \* MERGEFORMATINET (第15题)
INCLUDEPICTURE"2022HK8SYLpgj61.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj61.TIF" \* MERGEFORMATINET (第16题)
16．如图所示，小明同学在探究凸透镜成像的规律时，记录并绘制了物距u和像距v之间的关系图像。下列说法正确的是(　　)
A．凸透镜焦距为20 cm
B．物距为5 cm时，可以通过移动光屏承接到清晰的像
C．物距为15 cm时，成放大的像，根据这一原理可以制成投影仪
D．物距由15 cm增大到30 cm的过程中，在光屏上看到的像一直是变大的
三、实验题(第17小题10分，第18小题14分 ，共24分)
17．在“探究平面镜成像特点”的实验中，小丽同学选取玻璃板、完全相同的棋子A和B、刻度尺、白纸等器材进行实验。
INCLUDEPICTURE"2022HK8SYLpgj62.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj62.TIF" \* MERGEFORMATINET
(第17题)
(1)如图甲所示，小丽将棋子A放在水平桌面的白纸上，在玻璃板后面的白纸上移动棋子B，直至与棋子A的像完全重合，记录________________。
(2)将棋子A靠近玻璃板，再用棋子B在玻璃板后的白纸上移动，直至它与棋子A的像完全重合，发现棋子B________(填“靠近”或“远离”)玻璃板。
(3)移去棋子B，在此位置上放置一光屏，光屏上________(填“能”或“不能”)承接到棋子A的像。
(4)经过三次实验，记录的像与物对应的位置如图乙所示。为了找到平面镜成像的更多规律，接下来小明应该进行的操作是_________________________________________________________________。
18．在“探究凸透镜成像规律”的实验中，同学们进行了以下操作。
(1)小红在早上9：00利用太阳光测量凸透镜的焦点，她将凸透镜与水平地面平行放置，调节凸透镜到地面的距离，直至地面上出现一个最小的亮点，她认为此点就是凸透镜的焦点。你认为她在此过程中存在的问题是__________________。
(2)凸透镜的位置固定不动，在图甲所示位置时，烛焰恰好在光屏上成清晰的像，生活中的________(填“放大镜”“投影仪”或“照相机”)就是利用这一原理制成的，为了更清晰地看到所成的实像，应选择________(填“较粗糙”或“较光滑”)的光屏来进行实验。若将蜡烛置于凸透镜一倍焦距以内，在凸透镜另一侧可以观察到放大的虚像，若将一不透明的光屏置于图中虚线处，如图乙所示，则此时人眼________(填“能”或“不能”)看到烛焰的像。
INCLUDEPICTURE"2022HK8SYLpgj64.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj64.TIF" \* MERGEFORMATINET 　INCLUDEPICTURE"2022HK8SYLpgj65.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj65.TIF" \* MERGEFORMATINET 　INCLUDEPICTURE"2022HK8SYLpgj66.tif" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj66.tif" \* MERGEFORMATINET
(第18题)
(3)用装有发光二极管、有方格的白纸板作发光物体，如图丙所示，又用同样大小且有方格的白纸板作光屏，然后将发光物体、凸透镜和光屏组装到光具座上并调整好高度。用这种发光物体和光屏做实验，最主要的一个优点是____________________。
(4)在(3)的基础上，小明进行了以下探究。他将光屏取下，将发光物体置于凸透镜左侧，然后从凸透镜右侧进行实验。他保持在较远位置观察，将发光物体由左向右移动，观察到了下面6个像，请你按照像出现的先后顺序将其排列：______________(填序号)。
INCLUDEPICTURE"2022HK8SYLpgj67.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj67.TIF" \* MERGEFORMATINET 　　　INCLUDEPICTURE"2022HK8SYLpgj68.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj68.TIF" \* MERGEFORMATINET 　　　INCLUDEPICTURE"2022HK8SYLpgj69.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj69.TIF" \* MERGEFORMATINET 　　　INCLUDEPICTURE"2022HK8SYLpgj70.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj70.TIF" \* MERGEFORMATINET 　　　INCLUDEPICTURE"2022HK8SYLpgj71.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj71.TIF" \* MERGEFORMATINET 　　　INCLUDEPICTURE"2022HK8SYLpgj72.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj72.TIF" \* MERGEFORMATINET
四、计算与推导题(共17分；解答要有必要的公式和过程)
19．凸透镜成像时，物距u，像距v和焦距f之间的关系可以用公式＋＝ 表示。如图所示，物体AB垂直于主光轴放在凸透镜(图中L表示凸透镜)前，O点为光心，F为焦点，P点为2倍焦距处。
(1)请在图中作出物体AB所成的像A′B′。
(2)已知凸透镜成等大的像时v＝u，证明当凸透镜成等大的像时u＝2f。
(3)保持蜡烛和光屏之间的距离为45 cm不变，只改变凸透镜的位置可以在光屏上得到两次清晰的像，将凸透镜从成第一个像的位置向蜡烛移动15 cm得到第二个像。小红通过分析得出第一个像与蜡烛相比是________(填“缩小”“等大”或“放大”)的，第二次成像时物距是多少？
INCLUDEPICTURE"2022HK8SYLpgj73.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLpgj73.TIF" \* MERGEFORMATINET
(第19题)
答案
一、1.凹
2．凸；凹；先变细再变粗　
3．凸透；倒立、缩小；变小　
4．凸透；实；大于一倍焦距小于二倍焦距　
5．不变；变大；向后运动　
6．60°；30°
7．右；60°
8．解：如图所示。
INCLUDEPICTURE"2022HK8SYLPGJda1.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLPGJda1.TIF" \* MERGEFORMATINET
(第8题)
9．解：如图所示。
INCLUDEPICTURE"2022HK8SYLPGJda2.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLPGJda2.TIF" \* MERGEFORMATINET
(第9题)
二、10.D　11.D　12.D　13.B　14.D　15.B　16.C
三、17.(1)棋子A、棋子B和玻璃板的位置
(2)靠近　(3)不能
(4)连接像与物的对应点，并测量像与物到玻璃板的距离
18．(1)凸透镜没有正对太阳放置
(2)照相机；较粗糙；能
(3)便于比较像与物的大小
(4)⑤⑥③①②④
四、19.(1)解：如图所示。
INCLUDEPICTURE"2022HK8SYLPGJda3.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 八物 点训 沪科安徽\\2022HK8SYLPGJda3.TIF" \* MERGEFORMATINET
(第19题)
(2)由题意，凸透镜成等大的像时v＝u，将v＝u代入公式＋＝得，＋＝，
化简可得u＝2f。
(3)缩小；由题知u＋v＝45 cm，设第一次成像时，物距为u，则像距为v＝45 cm－u；第二次成像时，物距u′＝u－15 cm，像距v′＝v＋15 cm＝60 cm－u，
则： ＋＝； ＋＝；
两式联立，解得：u＝30 cm，f＝10 cm，v＝45 cm－30 cm＝15 cm，故u′＝15 cm，第二次成像时物距是15 cm。
