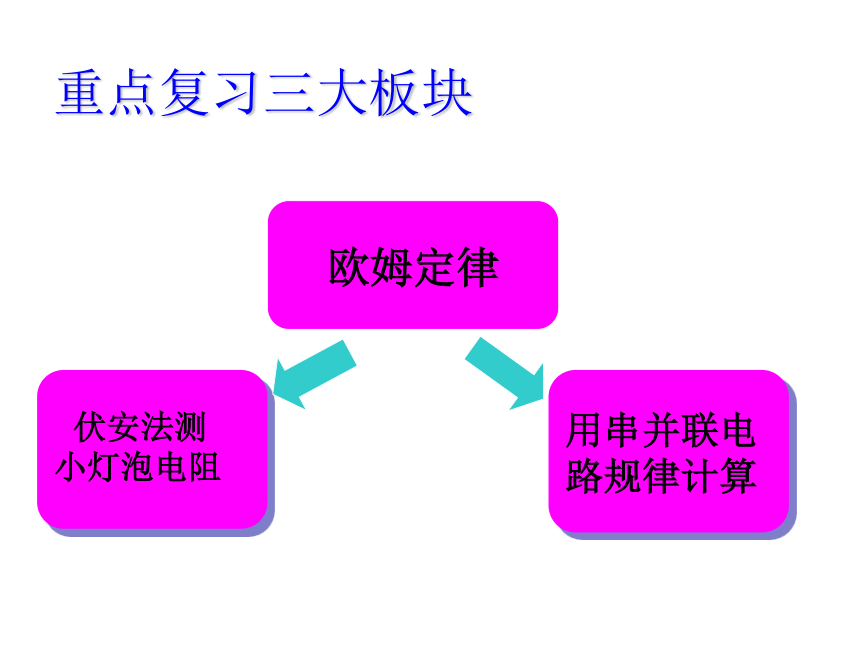

课件22张PPT。欧姆定律复习重点复习三大板块
伏安法测
小灯泡电阻用串并联电

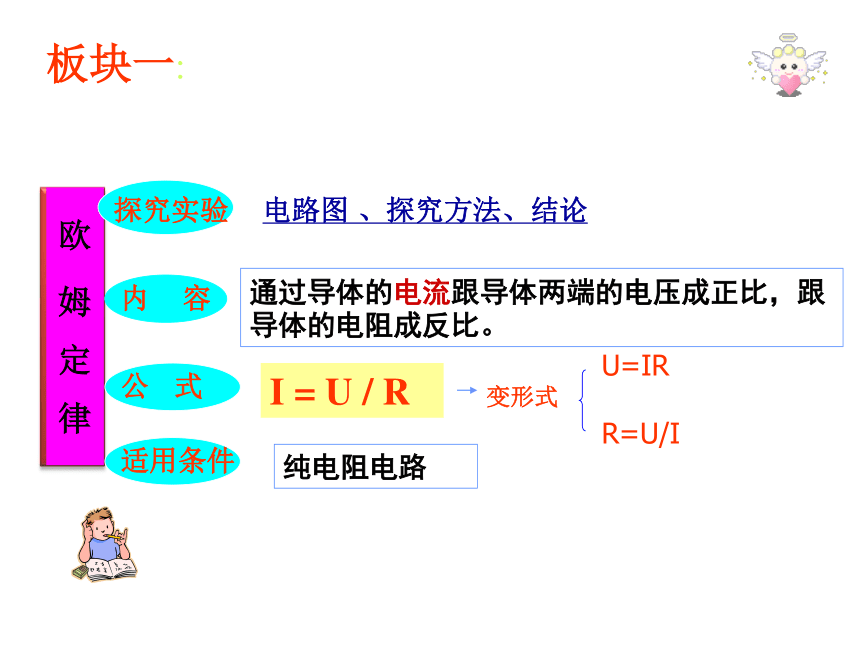

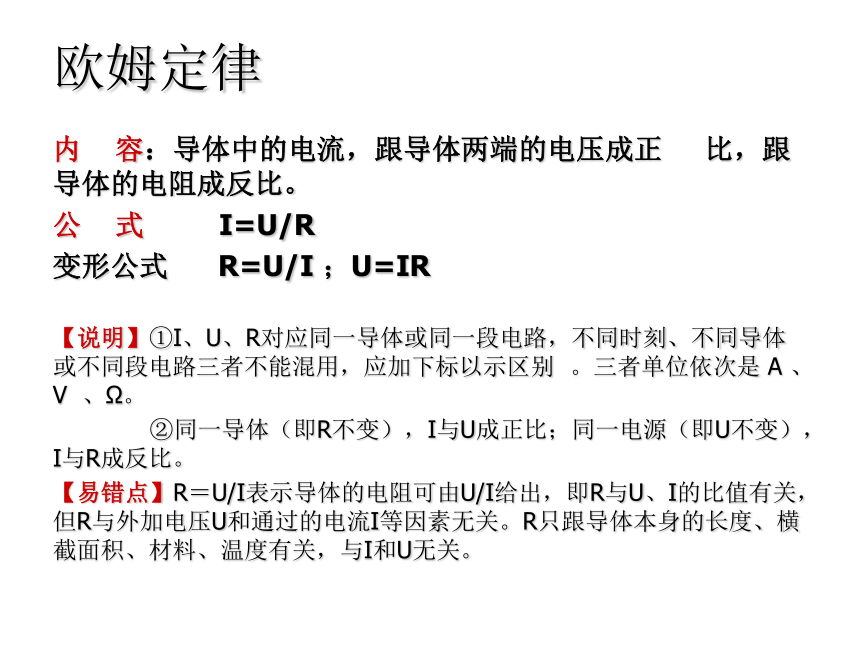

路规律计算欧姆定律板块一:电路图 、探究方法、结论通过导体的电流跟导体两端的电压成正比，跟导体的电阻成反比。I = U / R欧 姆 定 律探究实验内 容公 式变形式U=IRR=U/I适用条件纯电阻电路电源、导线、开关、三个阻值( )的定值电阻、电流表、电压表、( )1. 连好电路后，闭合开关，适当移动滑片，记录电流表和电压表示数，三组；（用定值电阻，保证电阻不变；用滑动变阻器来获取多组数据）
2. 连好电路后，闭合开关，适当移动滑片，记录电流表和电压表示数；更换定值电阻两次，记录电表示数；
（更换不同的定值电阻来改变R；用滑动变阻器来调节电压，保证电压不变）
3．根据测得的数据画出每个电阻的U-I关系图象

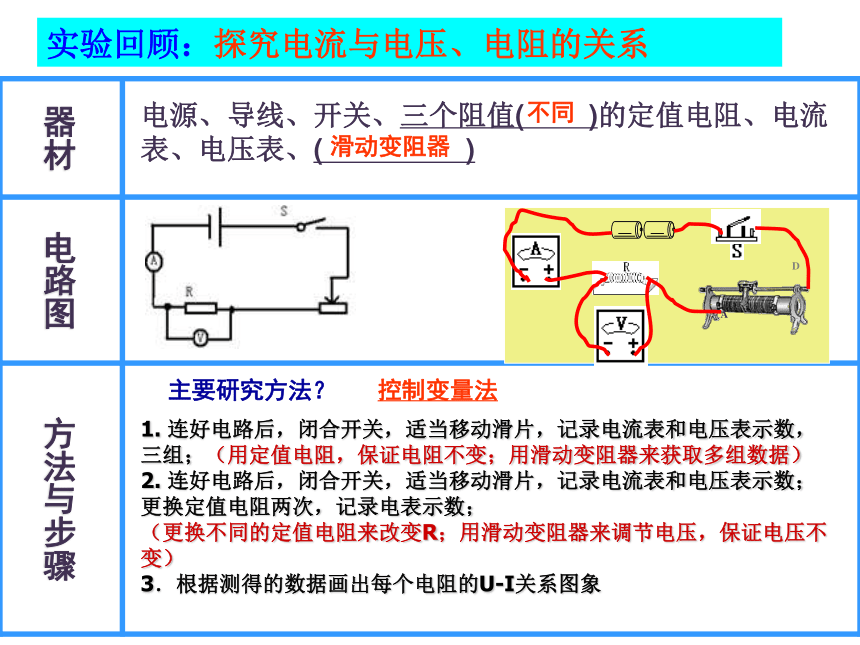

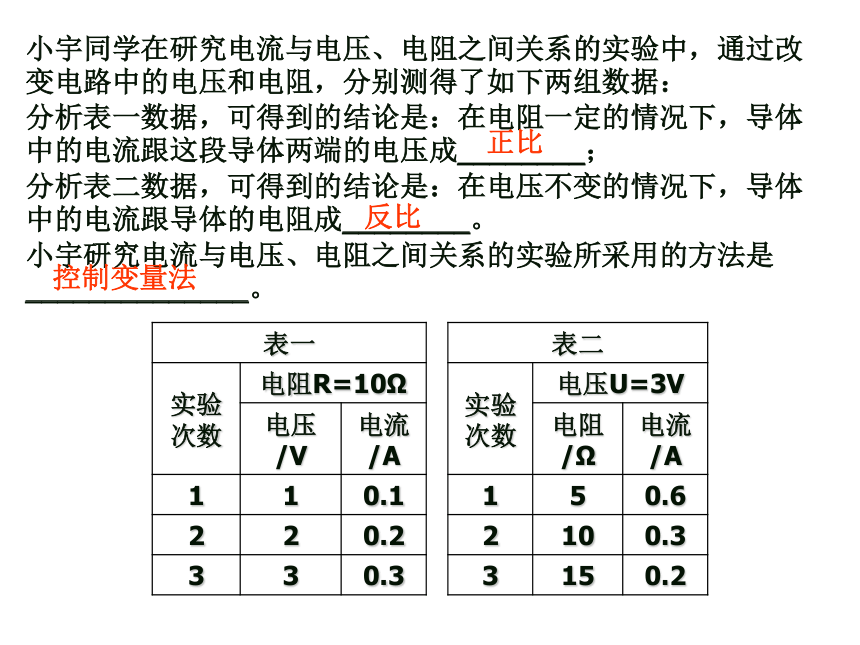

实验回顾：探究电流与电压、电阻的关系不同滑动变阻器控制变量法主要研究方法？小宇同学在研究电流与电压、电阻之间关系的实验中，通过改变电路中的电压和电阻，分别测得了如下两组数据：
分析表一数据，可得到的结论是：在电阻一定的情况下，导体中的电流跟这段导体两端的电压成________；
分析表二数据，可得到的结论是：在电压不变的情况下，导体中的电流跟导体的电阻成________。

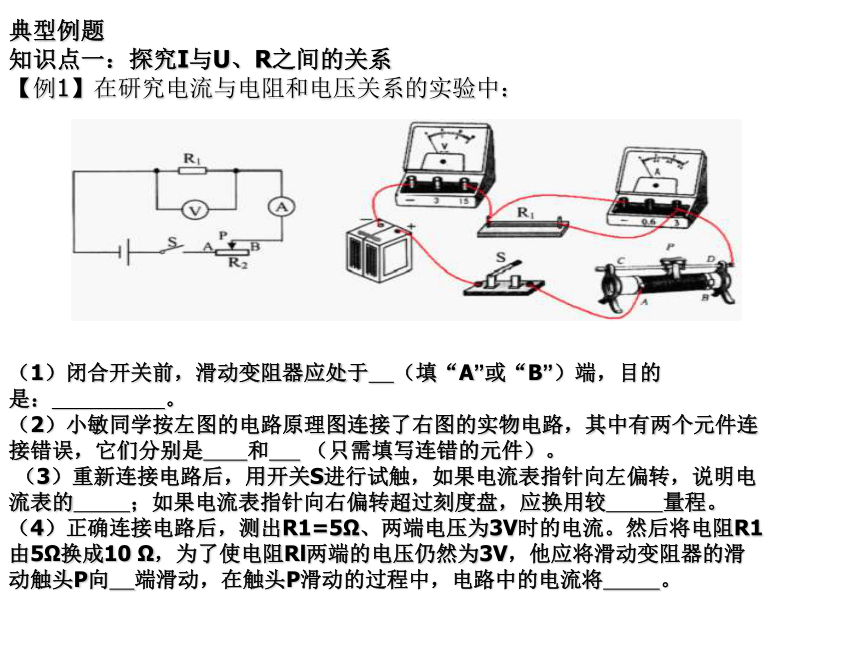

小宇研究电流与电压、电阻之间关系的实验所采用的方法是______________。正比控制变量法反比欧姆定律 典型例题 知识点一：探究I与U、R之间的关系 【例1】在研究电流与电阻和电压关系的实验中： （1）闭合开关前，滑动变阻器应处于 （填“A”或“B”）端，目的是： 。 （2）小敏同学按左图的电路原理图连接了右图的实物电路，其中有两个元件连接错误，它们分别是 和 （只需填写连错的元件）。 （3）重新连接电路后，用开关S进行试触，如果电流表指针向左偏转，说明电流表的 ；如果电流表指针向右偏转超过刻度盘，应换用较 量程。 （4）正确连接电路后，测出R1=5Ω、两端电压为3V时的电流。然后将电阻R1由5Ω换成10 Ω，为了使电阻Rl两端的电压仍然为3V，他应将滑动变阻器的滑动触头P向 端滑动，在触头P滑动的过程中，电路中的电流将 。 知识点二：欧姆定律

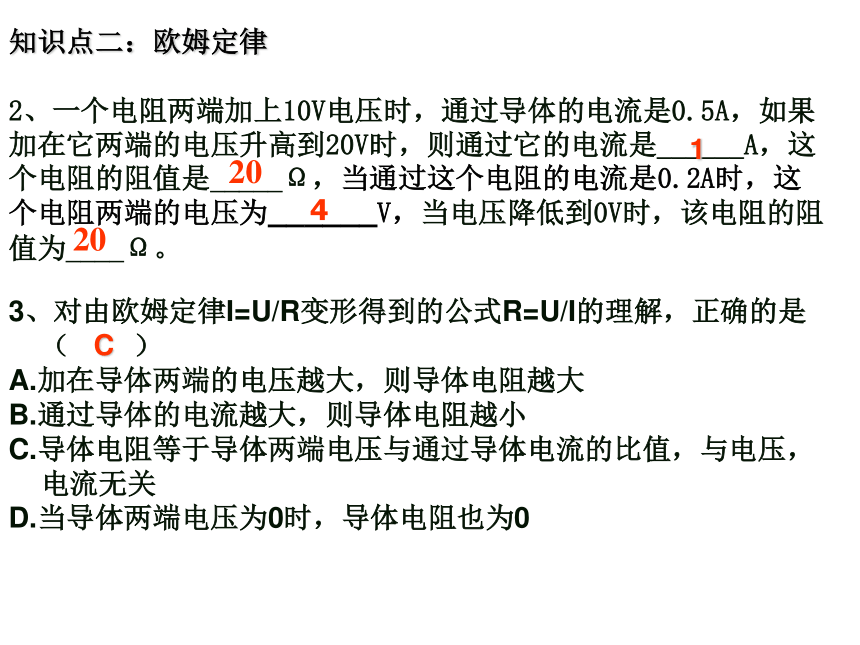

2、一个电阻两端加上10V电压时，通过导体的电流是0.5A，如果 加在它两端的电压升高到20V时，则通过它的电流是______A，这个电阻的阻值是_____Ω，当通过这个电阻的电流是0.2A时，这 个电阻两端的电压为______V，当电压降低到0V时，该电阻的阻值为____Ω。 13、对由欧姆定律I=U/R变形得到的公式R=U/I的理解，正确的是 （ ）
A.加在导体两端的电压越大，则导体电阻越大
B.通过导体的电流越大，则导体电阻越小
C.导体电阻等于导体两端电压与通过导体电流的比值，与电压，电流无关

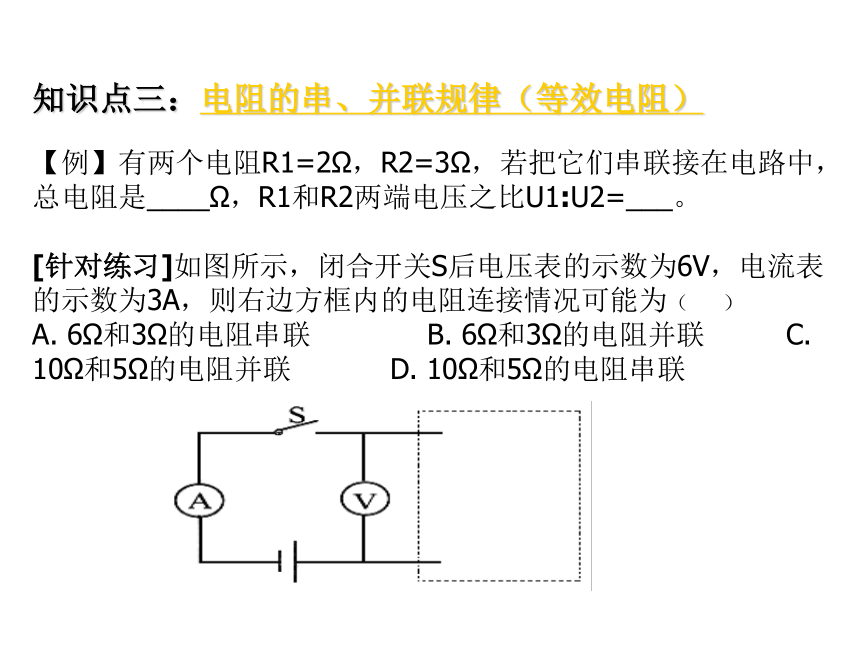

D.当导体两端电压为0时，导体电阻也为0C20204知识点三：电阻的串、并联规律（等效电阻）【例】有两个电阻R1=2Ω，R2=3Ω，若把它们串联接在电路中，总电阻是____Ω，R1和R2两端电压之比U1:U2=___。
[针对练习]如图所示，闭合开关S后电压表的示数为6V，电流表的示数为3A，则右边方框内的电阻连接情况可能为（ ）
A. 6Ω和3Ω的电阻串联 B. 6Ω和3Ω的电阻并联 C. 10Ω和5Ω的电阻并联 D. 10Ω和5Ω的电阻串联
【模拟试题】 1. 将一段导体接在电路中，如果将加在它两端的电压增大一倍，关于导体的电阻和通过它的电流，下列说法中正确的是（ ） A. 电阻和电流都保持不变 B. 电阻不变，电流增大一倍 C. 电流不变，电阻增大一倍 D. 电阻和电流都增大一倍 2. 将光敏电阻 R、定值电阻 R0、电流表、电压表、开关和电源连接成如图所示电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（ ） A. A表和V表示数均变小 B. A表示数变大，V表示数变小 C. A表示数变小，V表示数变大 D. A表和V表示数均变大 3. 把两条材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法正确的是（ ）
A. 通过粗电阻丝的电流较大 B. 通过细电阻丝的电流较大
C. 加在粗电阻丝两端的电压较大 D. 加在细电阻丝两端的电压较大4. 由欧姆定律得到公式R＝U/I，下列说法正确的是（ ） A. 导体的电阻与导体两端电压成正比 B. 导体的电阻与流过导体的电流成反比 C. 导体两端电压为零时，导体的电阻也为零 D. 导体的电阻是导体本身的一种性质，与电流、电压的大小无关 5. 如图1所示的电路，电源电压不变，开关S处于闭合状态，当开关Sl由闭合到断开时，电流表示数将 ，电压表示数将 （选填“变大”、“不变”或“变小”） 6. “探究电流与电压关系”实验的电路图如图2所示。在实验中应控制 不变，滑动变阻器的作用是 。 7. 下面的电路图3，在研究电流、电压和电阻的关系时，若只改变滑动变阻器的阻值，可以探究电流与 的关系；也可用于伏安法测电阻，实验时小明观察到两个电表的示数如下，则小明测得R的电阻是 欧。 图1图2图3 伏安法测
小灯泡电阻1.实验原理：
2.实验器材：
3.电路图：
4.实验过程：
5.变阻器的作用
6.注意事项R = U / I板块二:回顾实验：伏安法测小灯泡电阻欧姆定律变形式R=U / ISL0.81.02.10.180.200.304.47.75.0逐渐变亮1、一个额定电压为3.8V的小灯泡，小明在1.2V下测出它的电阻，接着又将灯泡两端电压调到3.8V测出其电阻，小明发现后一次电阻比第一次大得多，这是因为( )
A．实验方法不对
B．实验误差
C．导体的电阻跟温度有关C反馈练习二2、一位同学在“用电压表和电流表测量小灯泡”的实验中，记录的数据如下表：
1）开关闭合前，滑动变阻器的滑片应移到（ ），这样做能对电路起（ ）作用。在实验过程中，滑动变阻器的另一个作用是（ ）。
2）由表中的数据，计算出电阻值填入表格并比较，三次测量的小灯泡阻值（ ）相等，原因是（ ）。20.024.0阻值最大处保护改变灯泡两端的电压不灯丝电阻受温度影响反馈练习二运用串、并联
电路规律计算串、并联
电流规律串、并联
电压规律串、并联
电阻规律板块三:I = I1 + I2I = I1 = I2 U = U1 + U2 U = U1 =U2 R = R1+ R2I = U / R变形式U=IRR=U/I欧姆定律计算一 1、有1只电铃，他正常工作时的电压是5V,若电铃的电阻为10 ?，电源电压是8V，要使电铃正常工作，需要串联1个多大的电阻？解：答：需要串联1个6 ?的电阻.2、电源电压保持不变, R1 = R2 = R3 = 20Ω ,
当S1、S2都断开，电流表示数是0.3A，
求：1）电源电压U
2）S1、S2都闭合时，电流表示数是多少？
AR1R2R3S1S2欧姆定律计算二 本章知识体系:1.实验原理：
2.实验器材：
3.电路图：
4.实验过程：
5.变阻器的作用
6.注意事项R = U / I七种通过导体的电流跟导体两端的电压成正比，跟导体的电阻成反比。电路图 、探究方法、结论伏安法测
小灯泡电阻运用串并联电路
规律计算通过导体的电流跟导体两端的电压成正比，跟导体的电阻成反比。I = U / R通过导体的电流跟导体两端的电压成正比，跟导体的电阻成反比。I = U / R通过导体的电流跟导体两端的电压成正比，跟导体的电阻成反比。I = U / R欧姆定律探究实验内 容公式公 式变形式U=IRR=U/I 串联： I = I1 = I2 U = U1 + U2 R = R1+ R2
并联： I = I1 + I2 U = U1 =U2
1、R1的电阻为4 ? ，R2的电阻为6?。若 R1、R2串联则总电阻为_____ ?;若R1，R2并联则总电阻为______ ?
2、下列4对并联电阻，总电阻最小的是（ ）
A、两个4 ?电阻并联 B、1个4 ?，1个6 ?
C、1个1 ?，1个8 ? D、1个2 ?，1个7 ?
3、一只小灯泡正常工作时的电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，还应串联一个多大的电阻？
4、如图，电源电压是12V保持不变， R 1=R3=4Ω，
R2= 6Ω，求两种情况下A表、V表的示数。
(1)当S1、S2都闭合时电阻（ ）和电阻（ ）
（ ）联； (2) S1、S2 都断开时，电阻（ ）
和电阻（ ）（ ）联。
（只分析电路）10
2.4C 10 ?课堂检测R3R2并串R1R2R2AVR1R3S1S2如图所示是两个电路元件A和B在某一温度下各元件中的电流与两端电压的关系．
（1）由图可知，元件 中的电流与它两端电压之间的关系遵循欧姆定律．（选填A或B）
（2）将A和B并联后接在电压为2.0V的电源两端，求流过A和B的总电流．并联后的总电阻多大？ 作业
