初中物理作图题大全（有答案）

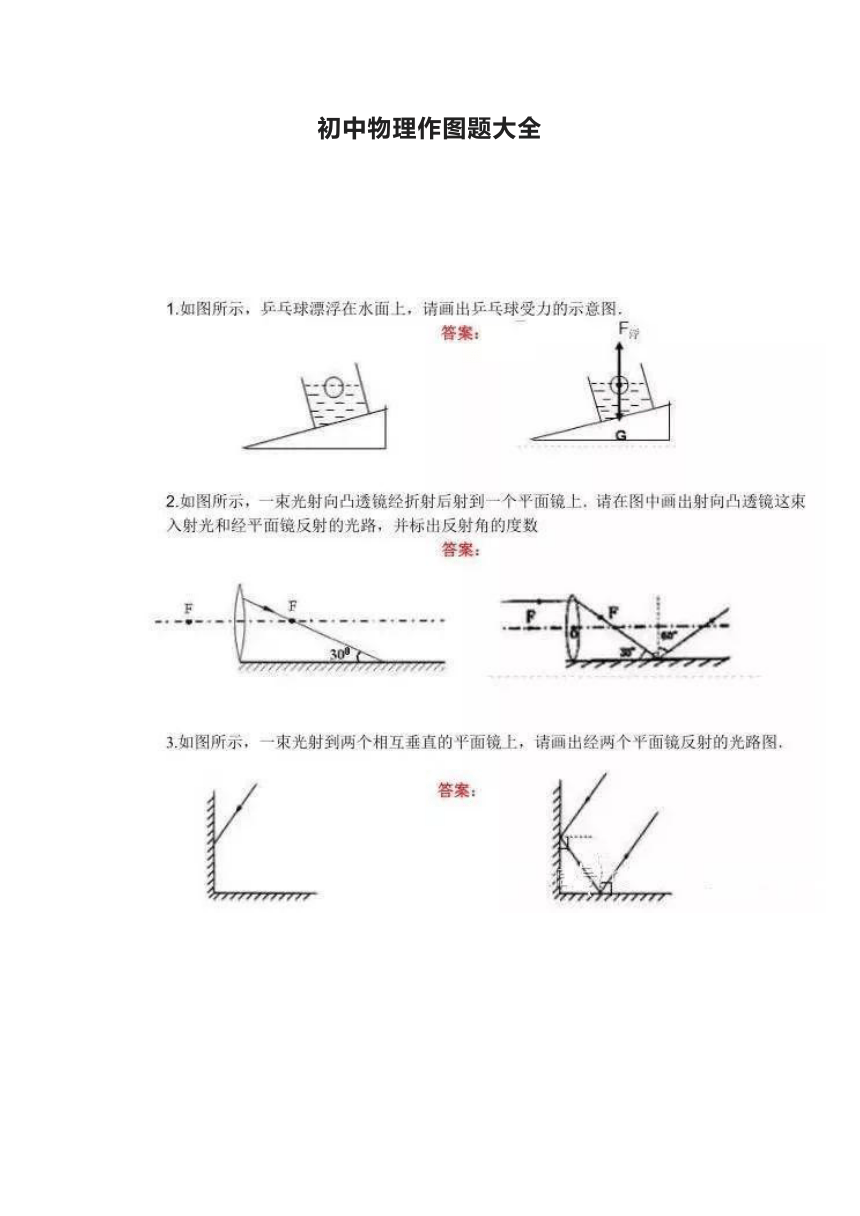

初中物理作图题大全

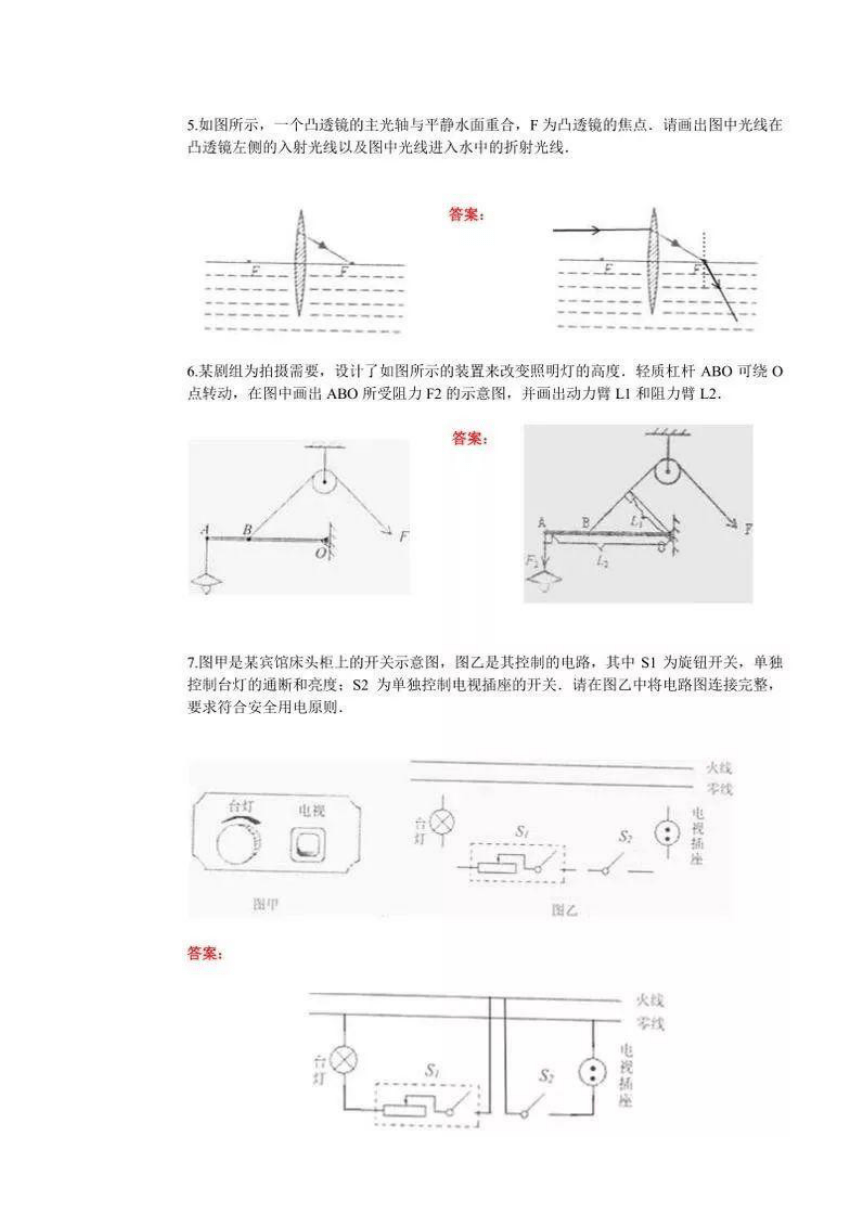

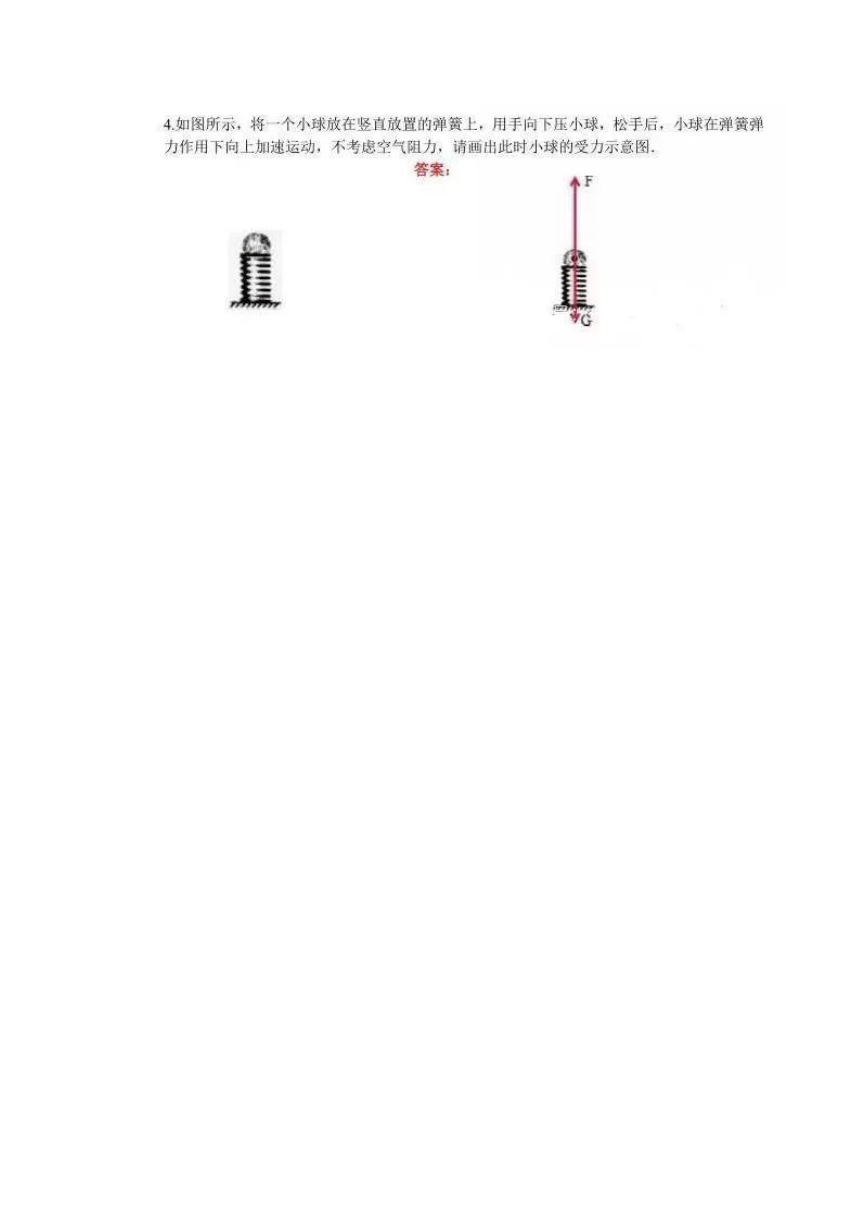

答案：
F=40N
G-50N

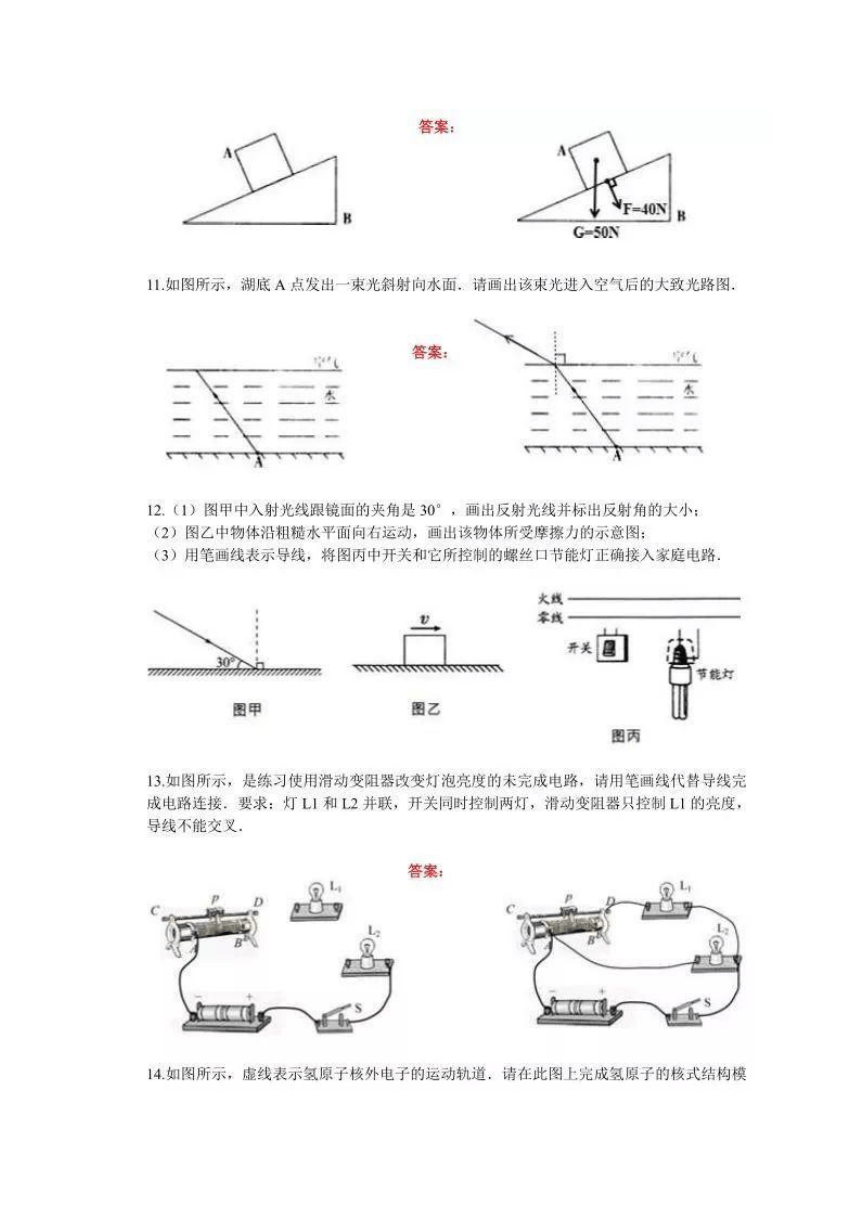

11如图所示，湖底A点发出一束光斜射向水面，请画出该束光进入空气后的大致光路图.
答案：
12.(1)图甲中入射光线限镜面的夹角是30°，画出反射光线并标出反射角的大小：
(2)图乙中物体沿粗糙水平面向右运动，画出该物体所受摩擦力的示意图：
(3)用笔画线表示导线，将图丙中开关和它所控制的螺丝口节能灯正确接入家庭电路，
大线
零线
开关
302
节能灯
图甲
图乙
图丙
13如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完
成电路连接.要求：灯L1和L2并联，开关同时控制两灯，滑动变阻器只控制L1的亮度，
导线不能交义
答案
14如图所示，虚线表示氢原子核外电子的运动轨道.请在此图上完成氢原子的核式结构模
型示意图。要求：标明原子核、电子的电性.
答案：

15如图所示，木块A与平板小车一起在水平桌面上向左匀速运动，当小车受外力作用突然
减速时，木块随即在小车的平板上滑行.请在图中用带箭头的线段标出木块滑行的方向，并
画出木块滑行过程中的受力示意图
c
答案：
16.小光用放大镜观察远处一面旗帜，他看到了旗帜在镜中成如图所示的像.请在答题卡的
虚线框中画出此时那面旗帜的实际画面.要求：画出大致轮廓即可
答案：
17.(1)如甲图所示，小红站在竖直墙壁旁.当她水平向右推墙时，墙对她产生一个作用力
F使她向左运动.在图中作出墙对小红作用力F的示意图
(2)根据图乙中所画磁感线的方向，标出通电螺线管的N、S极和电源的“+”、“.”极.
电源
答案：
电源
18.按要求作图.
(1)如图a所示，工人通过动滑轮拉起重物.请作出工人拉力F的示意图
(2)如图b所示，一束光平行于凸透镜的主光轴入射.请作出经过凸透镜后的折射光线.
答案：
19.有一物块用绳子吊在天花板上，请用力的示意图作出重力和拉力
答案：
A
已知一物体AB,请划出它在镜中的像A'B’·
答案：
如图己知螺线管的极性请画出小磁针的极性及电源极性
答案：
S①>N
t
电源
电源
20.如图所示为两位同学在玩翘翘板，他们对板的作用力分别为F1和F2,请在图中画出F1
的力臂L1和F2的力臂L2,
答案：
21,如图所示，根据小磁针静止时的位置，标出电磁铁的磁极和电源的正负极.
答案：
N
电源
电源
22如图所示，甲为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，
乙为背面接线示意图，“A”、“B”是从开关接线柱接出的两根导线，请你将图乙中的电路连
接完整，使开关控制电灯，又不影响插座供其它电器使用
答案：
线
甲
23如图所示，图甲是某人沿斜坡滑雪的示意图，请在图乙中画出该人所受重力G、弹力N
和阻力f的示意图.
答案：
甲
24.如图所示，画出光线ab和Oc通过透镜前后的完整光路.
答案：
