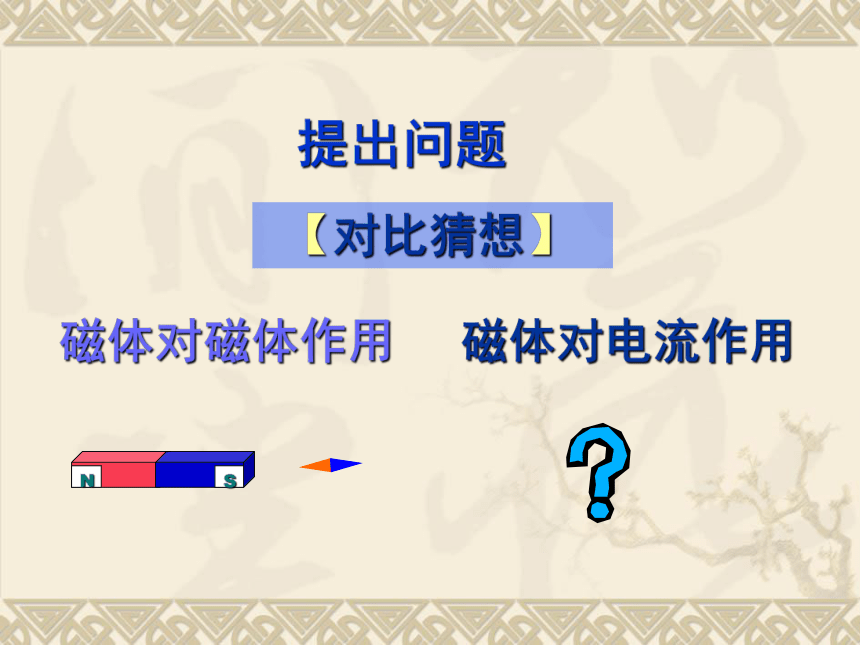

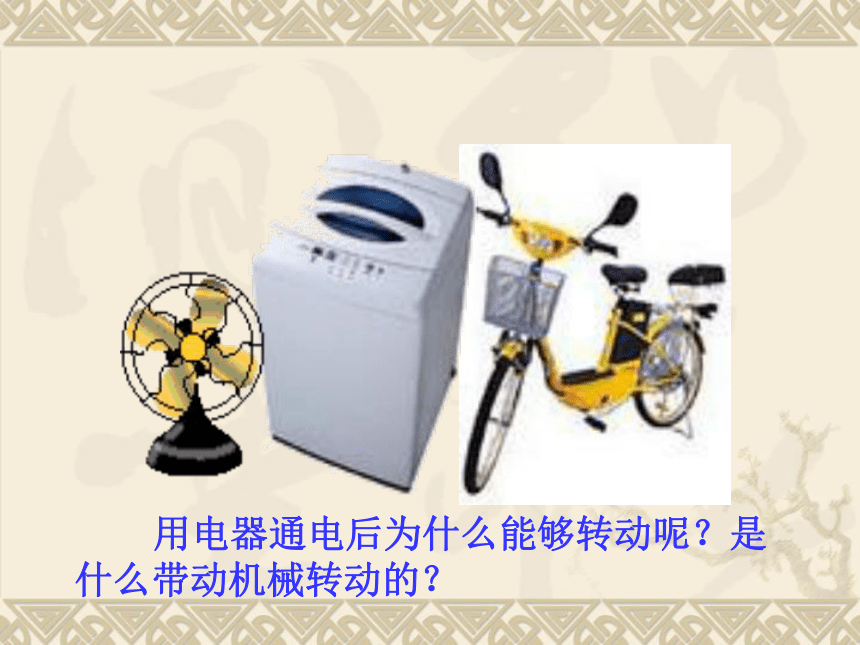

课件25张PPT。关于电动机转动的猜想生活中带电动机的电器 用电器通电后为什么能够转动呢？是什么带动机械转动的？ 提出问题 【对比猜想】磁体对磁体作用磁体对电流作用1、同学们请猜一猜？(并说出依据)2、如何来验证你的猜测呢？（如何设计实验方案？需要什么器材？）科学探究１ 磁场对电流有没有作用（即磁体产生的磁场对电流有没有力的作用？）实验探究1.通电导体在磁场里的作用实验表明：通电导体如果在磁场里，

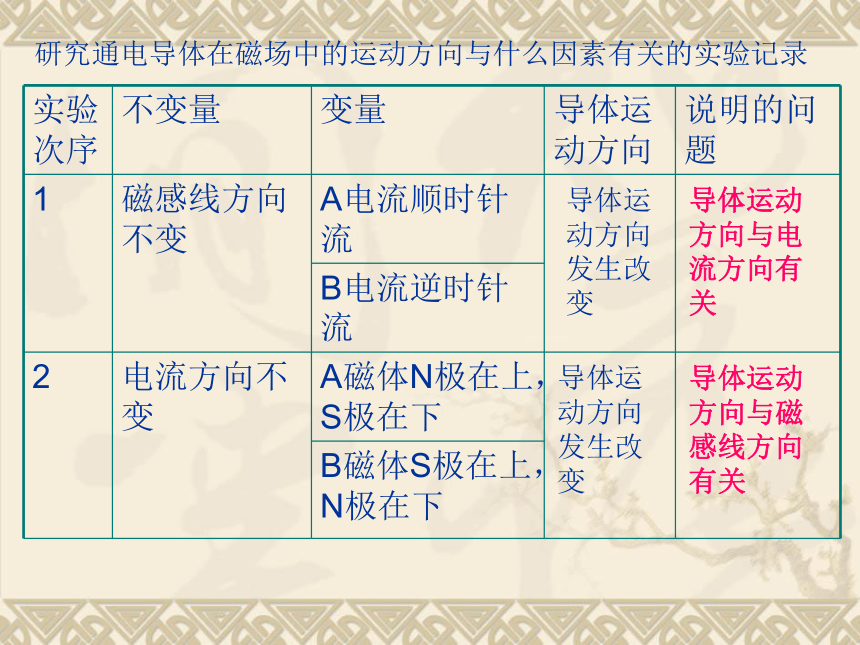

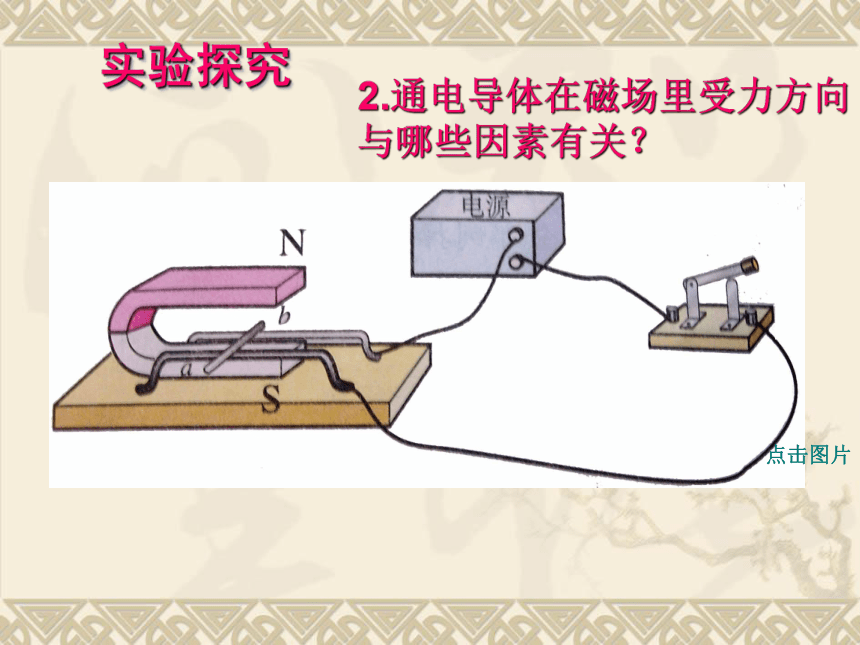

就会受到力的作用 思考并探究２：通电导体在磁场里是不是永远向一个方向运动？若不是，那它与什么因素有关呢？1、同学们请猜一猜？(并说出依据)2、如何来验证你的猜测？实验探究2.通电导体在磁场里受力方向与哪些因素有关？点击图片研究通电导体在磁场中的运动方向与什么因素有关的实验记录导体运动方向发生改变
导体运动方向与电流方向有关
导体运动方向发生改变
导体运动方向与磁感线方向有关
此组实验记录得出的结论是：通电导体在磁场中运动的方向与 （ ） 及 （ ）有关。
通电导体在磁场中运动的方向判定方法（左手定则）：伸开左手，四指平直，让大拇指垂直四指并且在同一平面内，让磁感线穿过手心，四指指向电流方向，大拇指的指向就是导体运动的方向。
电流方向磁感线方向分析归纳得出结论：通电导体在磁场中会受到（ ）的作用，其运动方向与（ ）及（ ）有关，运动方向可以用左手定则来判定。力电流方向磁感线方向人们根据 ( ) 发明了电动机，实现了电能转化为机械能。通电导体在磁场中受到力的作用产生运动的原理电动机的基本构造电动机转子定子科学探究３：如果把一只通电线圈放到磁场中，它又将怎样呢？(猜一猜?)猜想：如果通电导体是线框，它会在磁场里发生什么现象？ 点击图片电动机的基本构造E、F是换向器（两个半圆铜环）：
作用：及时改变线圈中的电流方向，使受力方向总是相同，
线圈一直转动下去。A、B是电刷
作用：与半环接触，
使电源和线圈组成闭合电路。电动机与热机的比较具有的优点有： 1.电动机比热机的效率高。
2.电动机比热机启动容易。
3.电动机比热机的噪音小。
4.电动机不排废渣，热机排废渣。
5.电动机不排废气。热机排废气。
6.电动机体积小。热机体积大。
7.电动机易操作。
电动机的应用
电动机的工作效率较高，又没有烟尘、气味，不污染环境，噪声也较小。由于它的一系列优点，所以在工农业生产、交通运输、国防、商业及家用电器、医疗电器设备等各方面广泛应用
洗衣机，剃须刀、CD、DVD机、照相机、冰箱的压缩机、空调压缩机、排烟机、电风扇、微波炉 ，电磁炉，豆浆机 ，电力机车、电动车等等都应用了电动机
电动机小结：1、电动机的两个主要部件：定子和转子
模拟电动机 ： 磁体和线圈
2、电动机的转动原理：
通电导体在磁场上受到力的作用，力的方向跟磁感线方向和电流方向有关。 小结：本节知识网络磁场对电流的作用：通电导体在磁场中受到力，受力方向与 ____________、 _________有关。
换向器的作用:每当线圈转过平衡位置 就自动改变线圈中的 _______________。
电动机的工作原理：通电线圈在磁场中 受力而转动。探究电动机的转动原理磁感线方向电流方向电流方向针对性练习当线圈转过平衡位置时通过线圈里的电流为0，但线圈仍可转动，其原因是( )
A.由于线圈的重力作用
B.线圈具有惯性
C.由于换向器的作用
D.受磁场力的作用B一台组装齐全的直流电动机模型，接通电源后，线圈不转，用手拨动一下转子后，线圈就正常转动起来，则该电动机模型开始不转动的原因可能是( )
A.线圈正好处于平衡位置
B.电刷与换向器接触不良
C.磁铁的磁性或线圈中电流不够大
D.线圈内断路针对性练习A电动机在许多家用电器中应用十分广泛，请你列举出三种装有电动机的家用电器的名称
_________；___________；________。
小刚学习了直流电动机后，他在家自己装配了一个玩具直流电动机，研究了直流电动机的转向与磁场方向、电流方向的关系后，接着研究影响直流电动机的转速的因素。研究时记录的现象如下表：
针对性练习电风扇抽油烟机影碟机 ⑴分析上表记录可推测影响电动机的转速的因素可能是___________、____________。
⑵要想使一台直流电动机的转速增大，可采用的方法是( )
A.增大线圈中的电流
B.增加电动机的供电电压
C.使磁性增强
D.改变磁极的位置电流大小磁场强弱A.B.C
