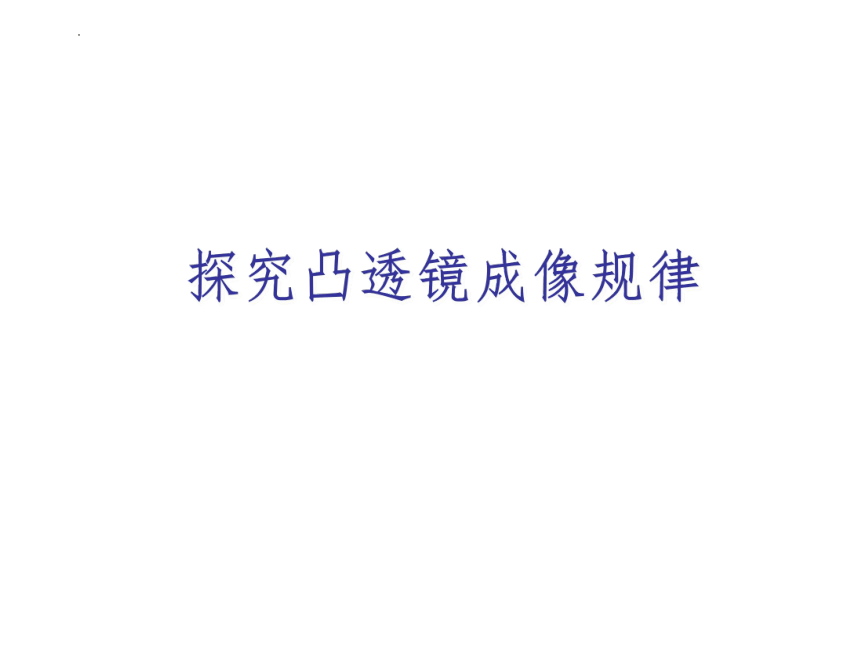

探究凸透镜成像规律
第二节 探究凸透镜成像规律
第二节 探究凸透镜成像规律

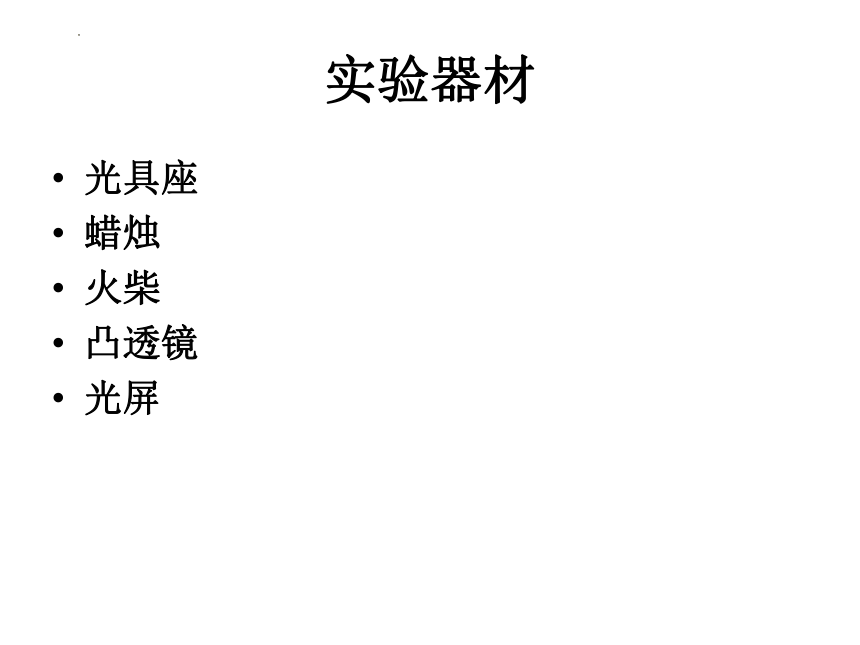

实验器材
光具座
蜡烛
火柴
凸透镜
光屏
1.你是如何找到像的？
根据物体的位置1，来回移动光屏，直至像最清晰为止。
根据物体的位置2，来回移动光屏，直至像最清晰为止。
……以此类推

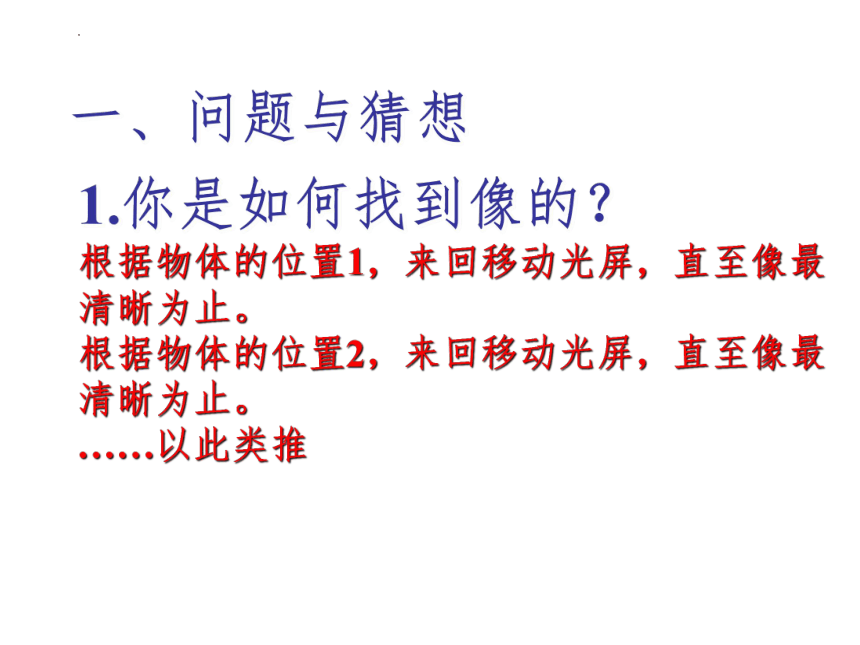

一、问题与猜想

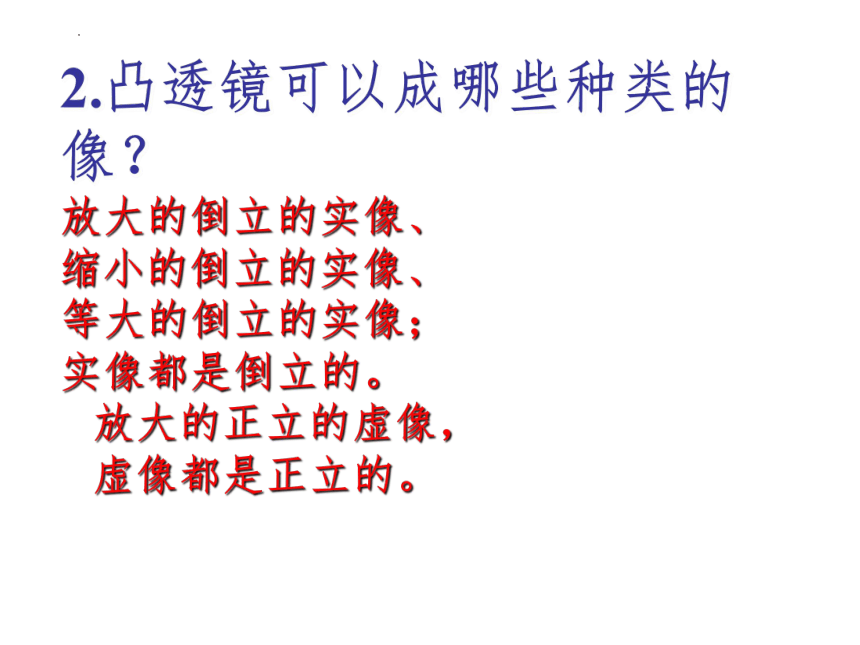

2.凸透镜可以成哪些种类的像？
放大的倒立的实像、
缩小的倒立的实像、
等大的倒立的实像；
实像都是倒立的。
放大的正立的虚像，
虚像都是正立的。

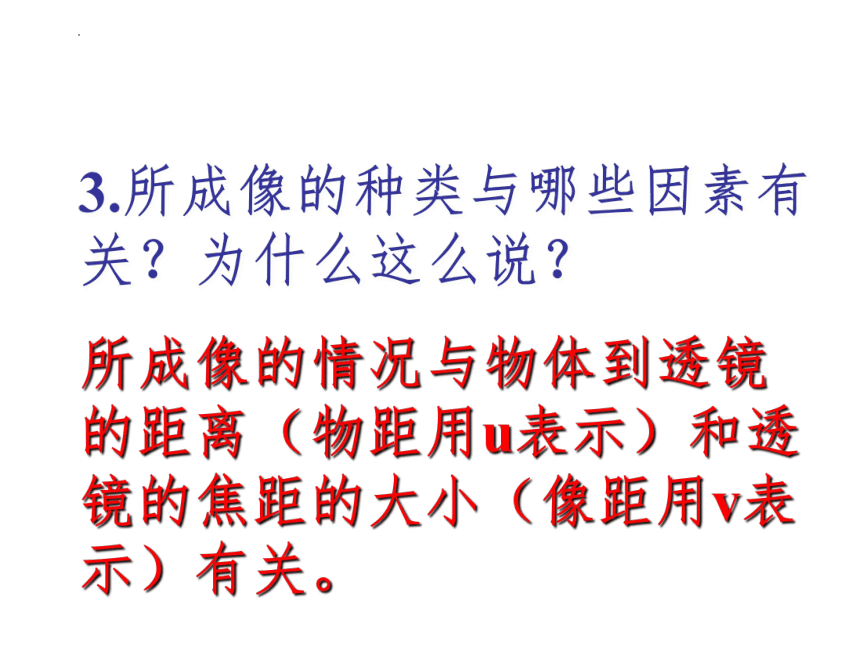

3.所成像的种类与哪些因素有关？为什么这么说？
所成像的情况与物体到透镜的距离（物距用u表示）和透镜的焦距的大小（像距用v表示）有关。
二、制定计划
2.保持焦距一定，同向移动；
1.调节烛焰、透镜、光屏的高度，使其中心在一条与光具座平行的直线上。
3.吹蜡烛，观察像与物的左右关系。
遮挡部分透镜观察像的变化。
三、收集证据
2.记录数据
u/cm v/cm 像的性质
正立或倒立 放大或缩小 虚像或实像
焦距：f=10cm
2.记录数据
u/cm v/cm 像的性质
正立或倒立 放大或缩小 虚像或实像
30 15 倒立 缩小 实像
20 20 倒立 等大 实像
15 30 倒立 放大 实像
10
5 正立 放大 虚像
焦距：f=10cm
四、分析论证
1.将物距、像距与焦距进行比较
u v 像的性质
正立或倒立 放大或缩小 虚像或实像
u>2f 2f>v>f 倒立 缩小 实像
u=2f v=2f 倒立 等大 实像
2f>u>f v>2f 倒立 放大 实像
u=f
uu 正立 放大 虚像
凸透镜成像光路图（帮助理解记忆）：
A
B
A′
B′
2.凸透镜成像规律可以总结为：
一倍焦距分虚实。
在成实像的情况下，二倍焦距分大小；物（靠）近（透镜）像远（离透镜），像变大。像与物的左右、上下相反。
在成虚像的情况下，物（靠）近（透镜）像（靠）近（透镜），像变小；像与物的左右、上下一致。
无论哪种情况，像都随着物的移动而做同向移动。
五、随堂练习
1．物体放在凸透镜前，到凸透镜的距离是16cm，此时光屏上得到的是放大的像，则所用透镜的焦距可能是 （ ）
A ．4cm B ．8cm
C ．18cm D ．10cm
2．物体放在凸透镜的光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是 （ ）
A ．50cm B ．30cm
C ．20cm D ．13cm
3．物体放在凸透镜的光轴上，在距透镜10cm处的光屏上得到一个倒立、缩小的像。当物体移至原光屏处，所成的像一定是
A ．倒立缩小的实像
B ．倒立放大的实像
C ．正立放大的虚像
D ．都有可能
4．物体放在凸透镜的光轴上，当距透镜6cm时，物体通过透镜成正立的像；当距透镜20cm时，物体通过透镜成缩小的像，由此可推断出该透镜的焦距f所在的范围是 （ ）
A ． f <6cm B ．f <20cm
C ． 10cm < f <20cm
D ． 6cm < f < 10cm
5 ．如图所示，一点光源位于凸透镜的主轴上，凸透镜位置固定。当点光源位于A点时，它的像在B点；当点光源位于B点时，它的像在C点。则凸透镜位于 ( )
A ． A的左侧 B ． A、B之间
C ． B、C之间 D ． C的右侧
A B C
6．如图所示，OO ′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图。
O
A
S
O′
S′
