透 镜
第一节
眼镜片上的透镜
透镜在日常生活中的应用
透镜在日常生活中的应用
照相机上的透镜
透镜在日常生活中的应用
数码摄像机上的透镜
透镜在日常生活中的应用
投影机上的透镜
实物展台上的透镜
显微镜上的透镜
天文望远镜上的透镜
透镜在日常生活中的应用
透镜在日常生活中的应用
望远镜上的透镜
透镜在日常生活中的应用
放大镜上的
透镜
1.凸透镜:中间厚边缘薄的透镜.
2.凹透镜:中间薄边缘厚的透镜.
一、凸透镜和凹透镜
属于凸透镜的是：
属于凹透镜的是：
A
B
C
D
E
F
A 、C、D
B 、E 、F

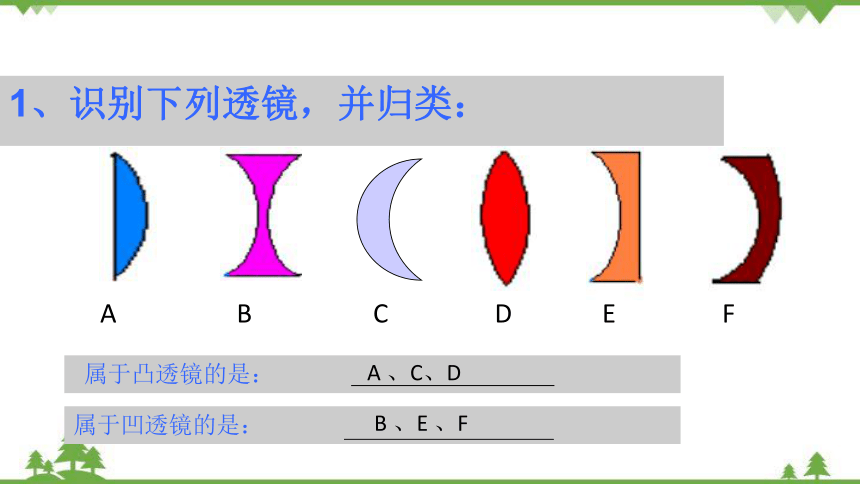

1、识别下列透镜，并归类：
透镜的两个概念：主光轴和光心
主光轴：通过透镜两个球心的直线CC’叫做主光轴，简称主轴。
光心：每个透镜上都有一个特殊点：凡是通过该点的光，其传播方向
不 变，这个点叫光心。
凸透镜的画法
C1
C2
主光轴
光心(O)
凹透镜的画法
C2
C1
主光轴
光心(O)
试猜想光线通过透镜后会有什么现象？
1、凸透镜对光线的作用
2、凹透镜对光线的作用
二、透镜对光的作用
探究实验1：透镜对光的作用
凸透镜对光线起会聚作用，故凸透镜也叫会聚透镜。
1、凸透镜对光线的作用
O
F
F
2、凸透镜有两个实焦点。
1、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。
凸透镜的焦点
凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。
2、凹透镜对光线的作用
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫 (F)。
F
虚焦点
F
凹透镜的焦点
1.探究通过凸透镜光心的光线
和平行于凸透镜主光轴入射的光线。
2.探究通过凹透镜光心的光线
和平行于凹透镜主光轴入射的光线。
探究实验2：
结论：通过光心的光线传播方向不改变。
通过透镜光心的光线
O
F
F
f
f
2、两边的焦距相等。
1、焦点到凸透镜光心的距离叫做焦距( f )。
凸透镜的焦距
F
想一想？
（1）经过焦点入射的光线通过凸透镜后是什么样的？
（2）对着凹透镜异侧虚焦点入射的光线通过凹透镜后怎样的？
F
F
F
结论：
（1）经过凸透镜焦点的光线被折射后平行主光轴射出。
因而利用凸透镜能得到平行光。
（2）对着凹透镜异侧虚焦点入射的光线被折射后平
行于主光轴射出。
F
F
F
F
1、 通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线 折射后平行于主光轴射出 。
三条特殊光线
测凸透镜的焦距
一、透镜的分类：凸透镜和凹透镜
二、概念：
1、主 光 轴---通过两个球面球心的直线叫做透镜的主光轴。
2、光 心(O) ---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。
3、焦 点( F) ---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。
4、焦 距( f ) ---焦点到光心的距离叫焦距。
课堂小结
三、透镜对光线的作用：
1、凸透镜对光起会聚作用
（1）凸透镜能使跟主光轴平行的光线会聚在焦点上。
（2）根据光路的可逆性， 通过凸透镜焦点的光线，经过凸透镜后将平行于主光轴射出。
2、凹透镜对光起发散作用
（1）凹透镜却能使平行光发散 。
（2）射向凹透镜的这些入射光线，如果它们的延长线能经过凹透镜的焦点，经过凹透镜折射后将成为跟主光轴平行的光。
四、三条特殊光线：
1、 通过光心的光线传播方向不改变。
2、平行于主光轴的光线经凸透镜折射后通 过 焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出。
4、四个光路图：
F.
F
·
.
F
F
.
F
·
F
认识透镜：
（1）凸透镜是一种中间 、边缘 的透镜；凹透镜是一种中间 、边缘 的透镜。
（2）人们所戴的近视眼镜镜片是一种 镜；远视眼镜镜片是一种 镜。
（3）透镜分为两类 透镜和 透镜。
课堂练习：
（4）透镜的几个概念：
主光轴：通过两个球心的直线就是主光轴，如图所示， 即是主光轴。
光心：是指通过该点的光，其 不变的点。如图， 点为光心。
焦点：＿＿＿＿＿＿＿＿＿＿＿＿＿＿，焦点又有实焦点和虚焦点之分；
凸透镜有＿＿＿＿焦点，凹透镜有＿＿＿＿焦点（但实际上是不能使光线会聚的）。
焦距：指
物距：指
像距：指
（5）把光源放在凸透镜的______处，通过凸透镜后会成为一束平行光线。
（6）光线射入平面镜会发生______现象，光线通过透镜会发生______现象。
（7）光学器件平面镜、凹镜、凸镜、凹透镜、凸透镜中，利用光的反射规律工作的是______镜、______镜；利用光的折射规律工作的是_____镜；没有焦点的是______镜；有实焦点的是______镜；有虚焦点的是______镜。
(8)在下列各图中填上适当的光学元件：
