19.1家庭电路（一） 2021-2022学年人教版九年级物理全一册(共24张PPT)

(共24张PPT)
九年级—人教版—物理—第十九章
家庭电路（第1课时）

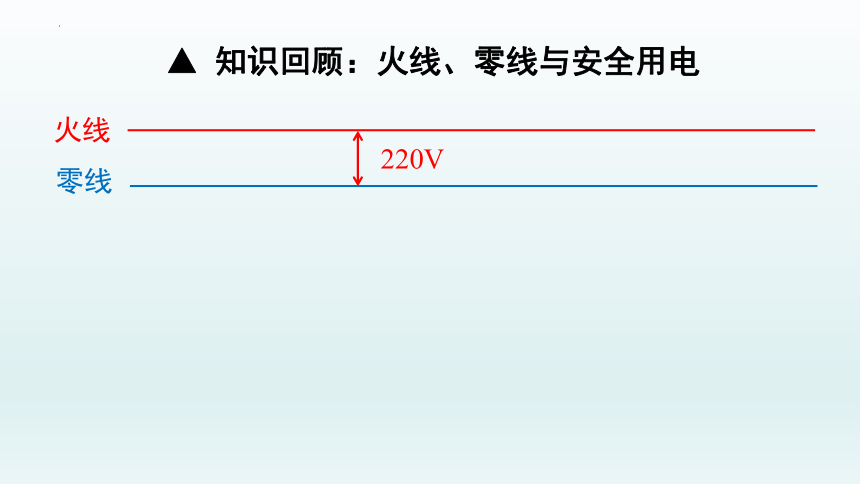

▲ 知识回顾：火线、零线与安全用电
零线
220V
火线
零线
火线

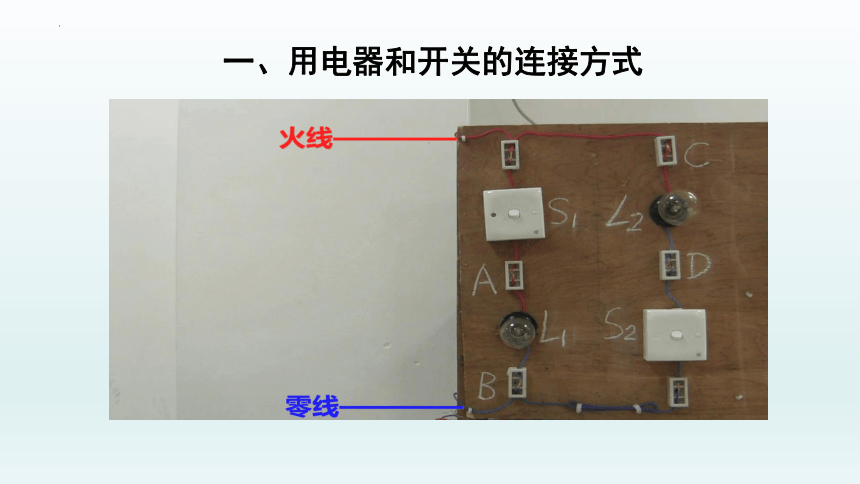

一、 用电器和开关的连接方式

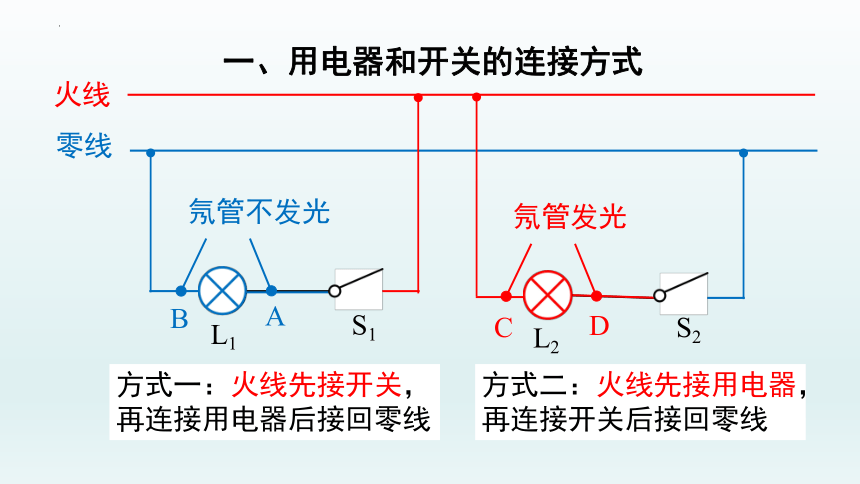

方式一：火线先接开关，再连接用电器后接回零线
方式二：火线先接用电器，再连接开关后接回零线
U额 =220V
一、用电器和开关的连接方式
零线
火线
一、用电器和开关的连接方式
方式一：火线先接开关，再连接用电器后接回零线
方式二：火线先接用电器，再连接开关后接回零线
A
B
D
C
L1
S1
L2
S2
氖管不发光
氖管发光
零线
火线

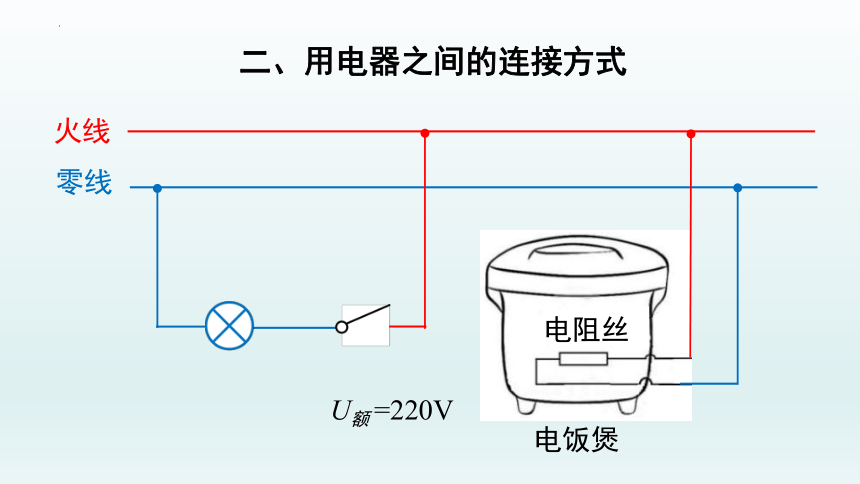

二、用电器之间的连接方式
电饭煲
电阻丝
U额 =220V
零线
火线

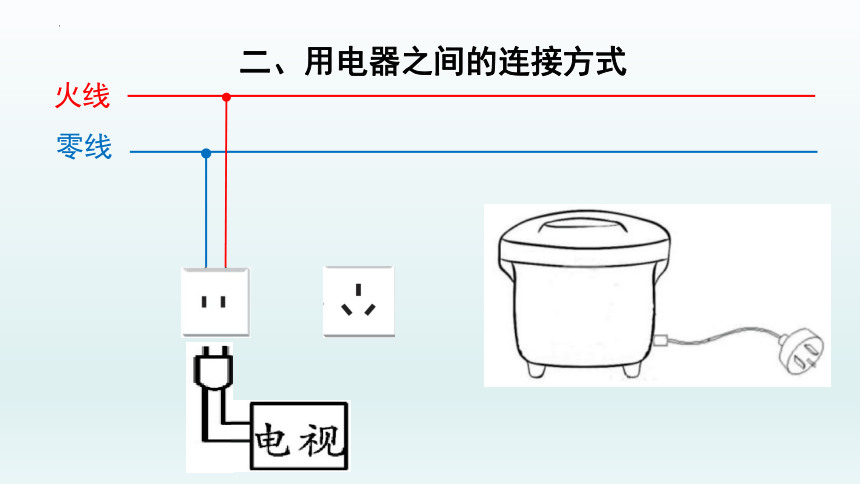

二、用电器之间的连接方式

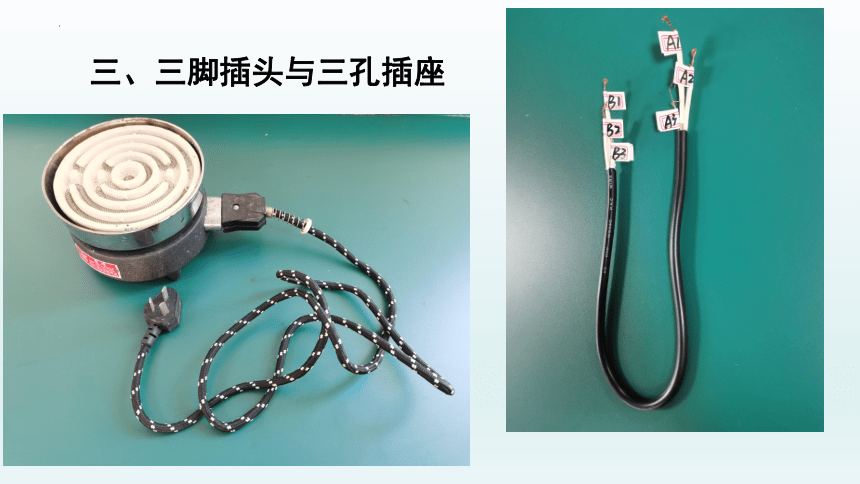

三、三脚插头与三孔插座
三、三脚插头与三孔插座
三、三脚插头与三孔插座
固定端 B1 B2 B3
A1 无穷大 示数很小 无穷大
A2 示数很小 无穷大 无穷大
A3 无穷大 无穷大 示数很小
三、三脚插头与三孔插座
三、三脚插头与三孔插座
固定端 电阻丝左端 电阻丝右端
柱点1 1.2Ω 136.3Ω
柱点2 136.3Ω 1.3Ω
柱点2
柱点1
三、三脚插头与三孔插座
固定端 插头左脚 (标有L) 插头右脚 (标有N) 插头上脚
(标有 )
柱孔1 无穷大 示数很小 无穷大
柱孔2 示数很小 无穷大 无穷大
金属片 无穷大 无穷大 示数很小
N
L
柱孔1
柱孔2
金属片
E或
三、三脚插头与三孔插座
金属外壳
N
L
E或
零线
火线
三、三脚插头与三孔插座
L
N
金属外壳


E或
三、三脚插头与三孔插座
电炉
电炉丝
火线
零线
I火线
I火线
I零线
=
I零线
三、三脚插头与三孔插座
电炉
电炉丝

I火线
I零线
≠
I火线
I零线
火线
零线
三、三脚插头与三孔插座
三、三脚插头与三孔插座
电炉
电炉丝
I火线
零线
火线
三、三脚插头与三孔插座
L
N
三、三脚插头与三孔插座
空调插头
电热水壶插头
三、三脚插头与三孔插座
四、课堂小结
零线
火线
L
N
谢谢！
