1.1.2程序框图和算法的逻辑结构

课件45张PPT。 在数学中，按照一定规则解决某一类
1.算法的含义问题的明确和有限的步骤称为算法.一、知识回顾2.算法的特性⑴确定性 ⑵有限性 ⑶可行性 (4)输入 (5)输出

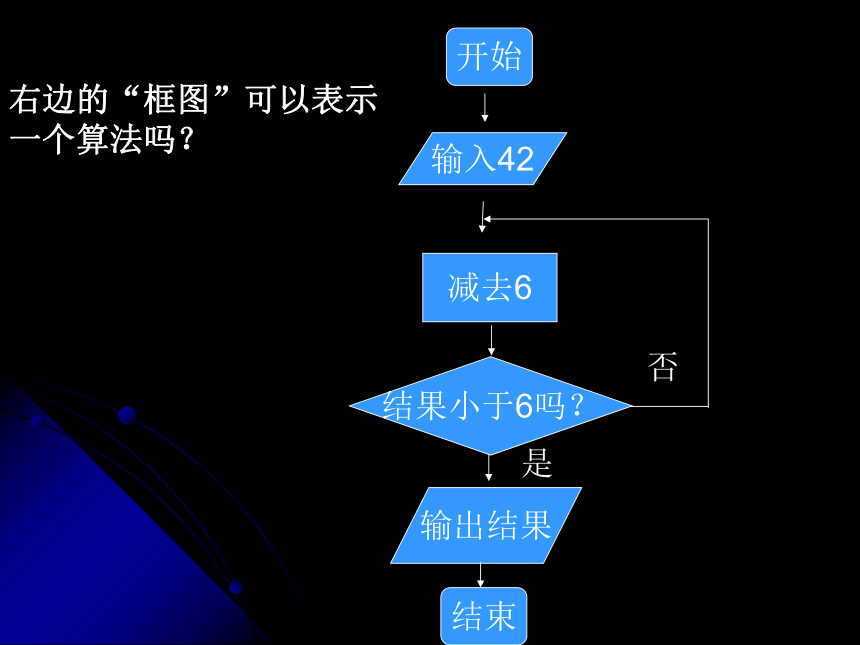

是否右边的“框图”可以表示一个算法吗？求以r为半径的圆的面积的算法：
第一步,输入圆的半径r；
第二步,计算圆的面积S=πr2；
第三步,输出圆的面积S.开始输出S结束输入 r程序框图:一、引入程序框图:又称流程图，是一种用程序框、流程线及文字说明来准确、直观地表示算法的图形。 （在程序框图中,一个或几个程序框的组合表示算法中的一个步骤;带有方向箭头的流程线将程序框连接起来,表示算法步骤的执行顺序.） 终端框
（起止框）表示一个算法的起始和结束输入、输出框表示一个算法输入和
输出的信息 处理框
（执行框）赋值、计算判断框判断某一条件是否成立，成立
时在出口处标明“是”或“Y”；
不成立时标明“否”或“N”.连接点连接程序框图的两部分流程线连结程序框二、新课讲授程序框、流程线、及其功能2.对程序框 表示的功能描述正确的一项是:…( ).
A.表示算法的起始和结束.
B.表示算法输入和输出的信息.
C.赋值、计算.
D. 按照算法顺序连接程序图框.1.流程图的功能是:…………………..( ).
A.表示算法的起始和结束.
B.表示算法的输入和输出信息.
C.赋值、运算.
D.按照算法顺序连接程序图框.练习：DB探究：求两个实数 a,b 的算术平均值 aver. S1: 输入两个实数 a,b ；S2：计算 c=a+b；S3: 计算 aver=c/2；S4: 输出 aver.输出 aver开 始输入 a,b结 束解：用数学语言画流程图的规则(1)使用标准的框图符号.
(2)框图一般按从上到下、从左到右的方向画.
(3)除判断框外，其它框图符号只有一个进入点和一个退出点，判断框是具有超过一个退出点的唯一符号.
(4)在图形符号内描述的语言要非常简练清楚.“判断整数n（n>2）是否为质数”的算法步骤如何？i>n-1或r=0?n是质数二、新课讲授“判断整数n（n>2）是否为质数”的程序框图如何？ 在逻辑结构上，“判断整数n（n>2）是否为质数”的程序框图由几部分组成？顺序结构循环结构条件结构程序框图的三种基本逻辑结构：1.顺序结构2.条件结构3.循环结构二、新课讲授（1）顺序结构
由若干个依次执行的步骤组成的,任何算法都离不开顺序结构。二、新课程序框图的三种基本逻辑结构：算法：第一步,输入a，b，c的值；第二步,计算 ；第三步,计算 ；第四步,输出三角形的面积S例1.已知一个三角形的三边边长分别为a，b，c利用海伦-
秦九韶公式( , )设计
一个算法，求出它的面积，并画出算法的程序框图。程序框图:输入a,b,c开始输出S结束三、例题四、练习1.试描述求点(x0 , y0)到直线Ax+By+C=0的距离的算法,并画出算法的程序框图.第四步:计算 ;第一步:输入x0,y0,A,B,C;第二步:计算Z1=Ax0+By0+C;第三步:计算Z2=A2+B2;第五步:输出d.解：用数学语言开始输入x0,y0,A,B,CZ1=Ax0+By0+CZ2=A2+B2输出d结束程序框图画顺序结构程序框图时注意事项左图中,语句Ａ和语句Ｂ是依次执行的,只有在执行完语句Ａ指定的操作后,才能接着执行语句Ｂ所指定的操作．(1)在程序框图中,开始框和结束框不可少；
(2)在算法过程中，第一步输入语句是必不可少的;
(3)顺序结构在程序框图中的体现就是用流程线将程序框自上而下地连接起来,按顺序执行算法步骤．2. 算法：第一步：输入x的值；第二步：若x≥0，则输出x；
若否，则输出-x；框图：开始输入xx≥0?输出-x输出x结束四、练习2.设计一个求任意数的绝对值的算法，并画出程序框图。 在某些问题的算法中，有些步骤只有在一定条件下才会被执行，算法的流程因条件是否成立而变化.在算法的程序框图中，由若干个在一定条件下才会被执行的步骤组成的逻辑结构，称为条件结构，用程序框图可以表示为下面两种形式：满足条件?是否步骤A步骤B满足条件?是否步骤A（2）条件结构二、新课四、练习1.写出求方程 x 2 + bx + c = 0 的解的 一个算法 ，并画出算法流程图。2.任意给定3个正实数,设计一个算法,判断以这3个数为三边边长的三角形是否存在.画出这个算法的程序框图.四、练习第一步:输入3个正实数a,b,c;第二步:判断a+b>c,a+c>b,b+c>a是否同时成立,若是,则存在这样的三角形;否则，不存在这样的三角形.算法步骤如下：开始输入a，b，c存在这样的
三角形不存在这样
的三角形结束否是 a+b＞c，
a+c ＞ b，b+c ＞ a是否同
时成立？3.画程序框图,对于输入的x值,输出相应的y值.四、练习开始程序框图x<0?是y=0否0≤x<1?是y=1否y=x输出y结束输入x1.就逻辑结构，
说出其算法功能．四、练习答案:1.求两个数中的最大值.2.此为某一函数的求值程序图，则满足该流程图的函数解析式为（ ）（不能写成分段函数）．答案:2. y=|x-3|+1.（3）循环结构： 在一些算法中，经常会出现从某处开始，按照一定条件，反复执行某一处理步骤的情况，这就是循环结构．反复执行的处理步骤称为循环体． 在循环结构中，通常都有一个起到循环计数作用的变量，这个变量的取值一般都含在执行或中止循环体的条件中．循环体满足条件？是否循环体满足条件？是否在执行了一次循环体后，对条件进行判断，如果条件不满足，就继续执行循环体，直到条件满足时终止循环.—直到型循环.在每次执行循环体前，对条件进行判断，如果条件满足，就执行循环体，否则终止循环—当型循环.算法分析：只需要一个累加变量和一个计数变量，将累加变量的初始值设为0，计数变量的值可以从1~100．第1步，0+1=1.
第2步，1+2=3.
第3步，3+3=6.
第4步，6+4=10.
……
第100步，4950+100=5050. 第四步，判断i>100是否成立.若是，则输出S，结束算法；否则，返回第二步.第一步，令i=1，S=0.第二步，计算S+i，仍用S表示.第三步，计算i+1，仍用i表示.解决这一问题的算法是：思考:用直到型循环结构，这个算法的程序框图如何表示？用当型循环呢？直到型循环：i>100？是i=i+1S=S+i否否是S=S+ii≤100？i=i+1当型循环： 变式1 设计一个计算的值的算法，并画出程序框图是否否是读程序框图，近几年高考热点，主要考查三种基本逻辑结构的理解以及对数据的处理能力．题型一：程序框图的阅读与理解变式2:右边的程序框图，
输出S=———？题型一：程序框图的阅读与理解14(2009·山东)执行下面的程序框图，输出的T＝________.题型一：程序框图的阅读与理解解析：第一次循环，S＝5，n＝2，T＝2
第二次循环，S＝10，n＝4，T＝6
第三次循环，S＝15，n＝6，T＝12
第四次循环，S＝20，n＝8，T＝20
第五次循环，S＝25，n＝10，T＝30
循环终止，此时T＝30.
答案：30变式：如果执行如右
图的程序框图，输入
x＝－2，h＝0.5，
那么输出的各个数
的和等于(　　)
A．3 B．3.5
C．4 D．4.5解析：由框图可知，当x＝－2时，y＝0.
当x＝－1.5时，y＝0；x＝－1时，y＝0；
x＝－0.5时，y＝0；x＝0时，y＝0；
x＝0.5时，y＝0.5；x＝1时，y＝1；
x＝1.5时，y＝1；x＝2时，y＝1.
∴输出的各数之和为3.5.
答案：B题型二：程序框图的补充1、求 的值。设计的算法框图如右，应该在空格位置填入什么条件？分析：空格位置判断条件，应该考虑循环的终止条件是什么？应该填入：i>1010. （2009·辽宁改编）
某店一个月的收入和
支出总共记录了N个
数据 ，
其中收入记为正数，
支出记为负数.
该店用如图所示的程序框图
计算月总收入S和月净盈利V，
那么在图中空白的判断框
和处理框中，应分别填入，.答案: A>0？V=S+T解析: 分析题意并结合框图可知：S代表收入，T代表支出，∴当A= >0时，累加到S，反之，累加到T，故判断条件为A>0?;则知T<0，∴总利润V=S+T.练习：1.如图(2)的算法功能是求积为624的相邻偶数.？课堂小结：1.要掌握程序框的作用；
2.掌握三种逻辑结构，并能正确使用这三种结构画流程图；
3.在循环结构中，一定有条件结构，通常都有一个起到循环计数作用的变量；
4.确实明确当型和直到型的区别和联系，不要混用。下图为求1~1000的所有的偶数的和而设计的一个程序框图,将空白处补上,并指明它是循环结构中的哪一种类型,并画出它的另一种循环结构框图．sum=sum+ii=i+2习题1.1 A组 第2 ，3题
作业课后反思：1.应该根据班级实际情况合理使用本课件；
2.还是应该给学生更多的主动权，不要轻易说出答案过程；
3.最好不要把流程图仅仅停留在口头表达上，应该让学生到黑板上画
出流程图．
