微专题7 电路故障分析

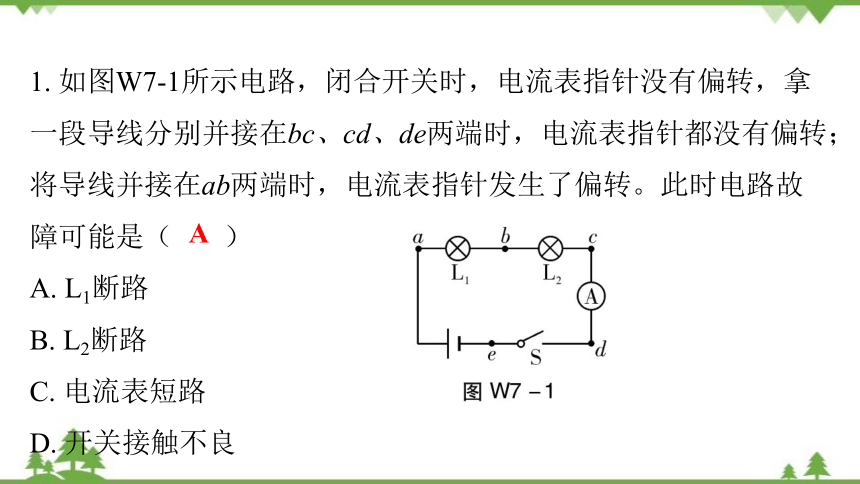

1. 如图W7-1所示电路，闭合开关时，电流表指针没有偏转，拿一段导线分别并接在bc、cd、de两端时，电流表指针都没有偏转；将导线并接在ab两端时，电流表指针发生了偏转。此时电路故障可能是（ ）
A. L1断路
B. L2断路
C. 电流表短路
D. 开关接触不良
A

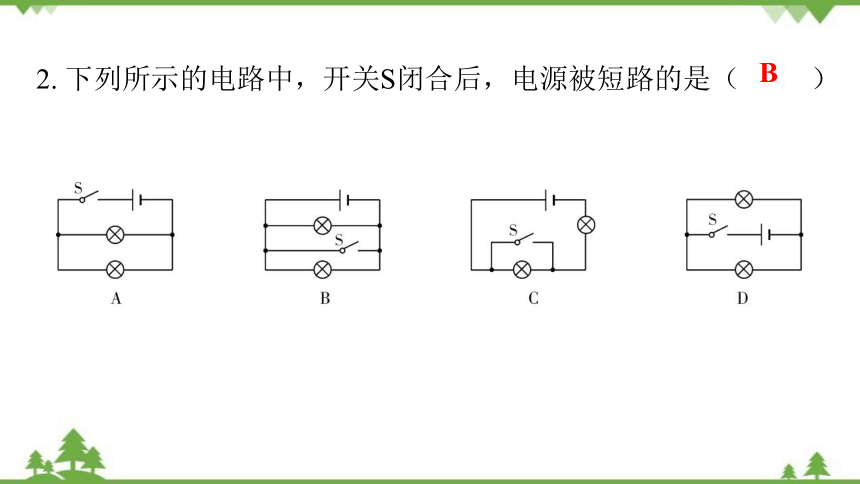

2. 下列所示的电路中，开关S闭合后，电源被短路的是（ ）
B

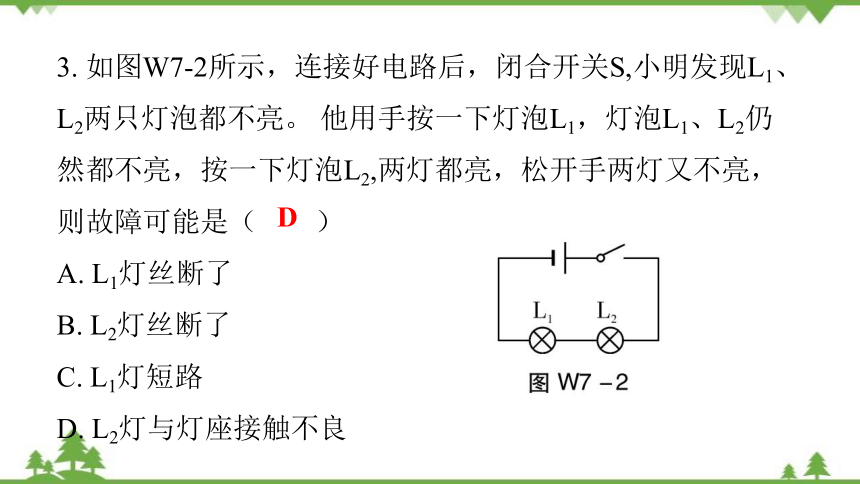

3. 如图W7-2所示，连接好电路后，闭合开关S,小明发现L1、L2两只灯泡都不亮。 他用手按一下灯泡L1，灯泡L1、L2仍然都不亮，按一下灯泡L2,两灯都亮，松开手两灯又不亮，则故障可能是（ ）
A. L1灯丝断了
B. L2灯丝断了
C. L1灯短路
D. L2灯与灯座接触不良
D
4. 如图W7-3所示，开关S闭合后，电路中可能发生的情况是（　　）
A. 灯L2发光，灯L1不发光
B. 电源被烧坏
C. L1灯丝被烧坏
D. L2灯丝被烧坏
B
5. 如图W7-4所示实验中，某同学发现两个串联的小灯泡，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是 （ ）
通过这个小灯泡的电流比另一个的小
B. 小灯泡的灯丝断了
C. 该小灯泡灯座处可能短路了
D. 小灯泡靠近负极
C
6. 如图W7-5所示，闭合开关S，两只灯泡都不发光，若故障只有一个且只发生在两只灯泡上，则可以判断的故障是_________（填“短路”或“断路”）。
断路
7. 在如图W7-6所示的电路中,闭合开关后将出现__________（填“通路”“断路” 或“短路”）， 要使电路中两灯串联，只要拆除导线______，要使电路中两灯并联,只要将导线_________接到_________。
短路
c
d（或a）
C（或A）
