第十八章 电功率
目录
思维导图
01
易错点透析
02
重点突破
03

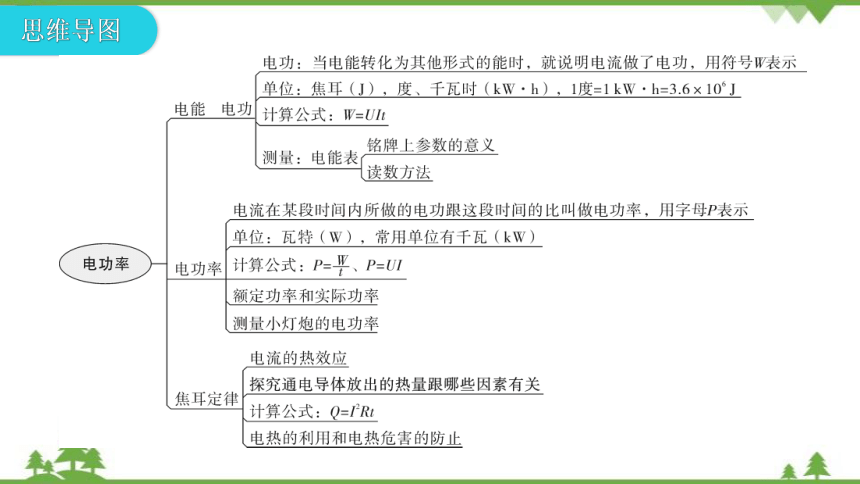

思维导图
易错点透析

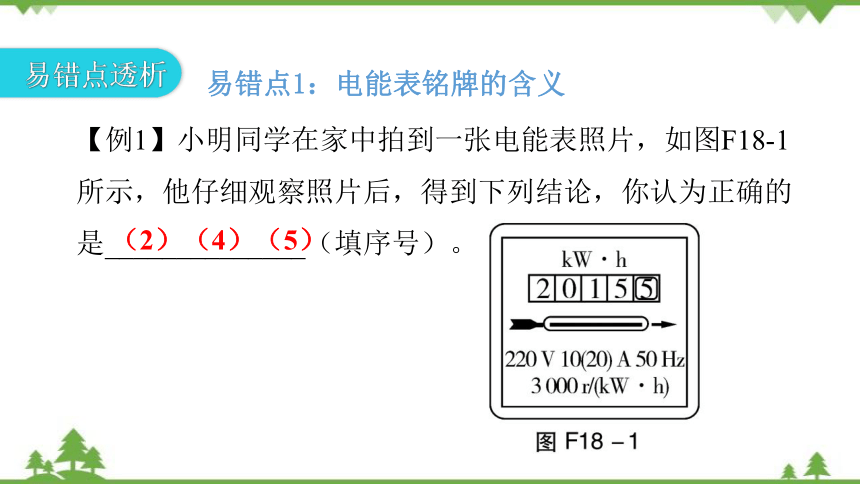

易错点1：电能表铭牌的含义
【例1】小明同学在家中拍到一张电能表照片，如图F18-1所示，他仔细观察照片后，得到下列结论，你认为正确的是______________（填序号）。
（2）（4）（5）

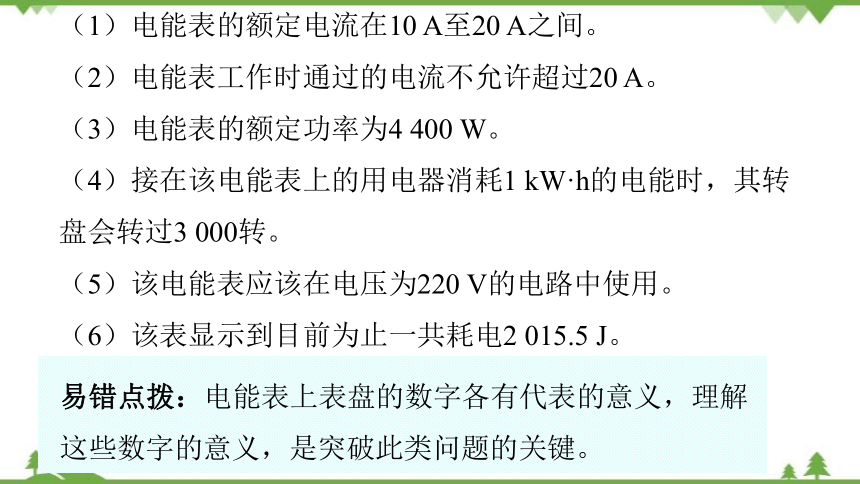

（1）电能表的额定电流在10 A至20 A之间。
（2）电能表工作时通过的电流不允许超过20 A。
（3）电能表的额定功率为4 400 W。
（4）接在该电能表上的用电器消耗1 kW·h的电能时，其转盘会转过3 000转。
（5）该电能表应该在电压为220 V的电路中使用。
（6）该表显示到目前为止一共耗电2 015.5 J。
易错点拨：电能表上表盘的数字各有代表的意义，理解这些数字的意义，是突破此类问题的关键。

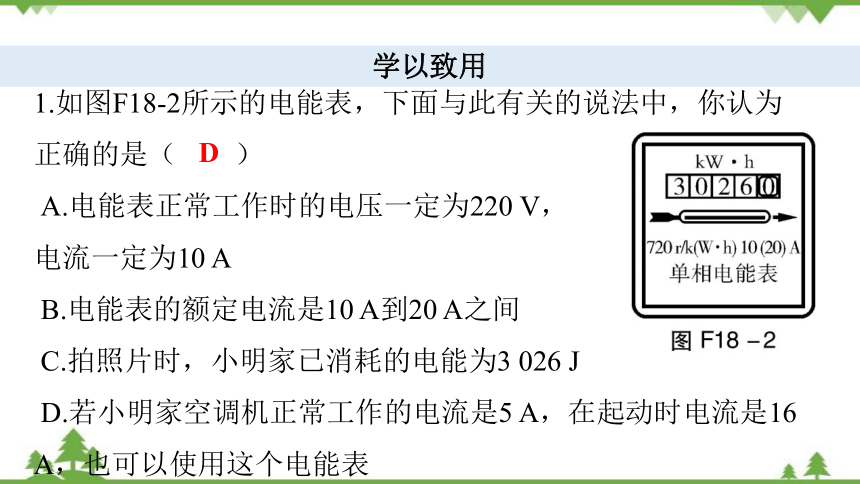

1.如图F18-2所示的电能表，下面与此有关的说法中，你认为正确的是（　　）
A.电能表正常工作时的电压一定为220 V，
电流一定为10 A
B.电能表的额定电流是10 A到20 A之间
C.拍照片时，小明家已消耗的电能为3 026 J
D.若小明家空调机正常工作的电流是5 A，在起动时电流是16 A，也可以使用这个电能表
D
学以致用

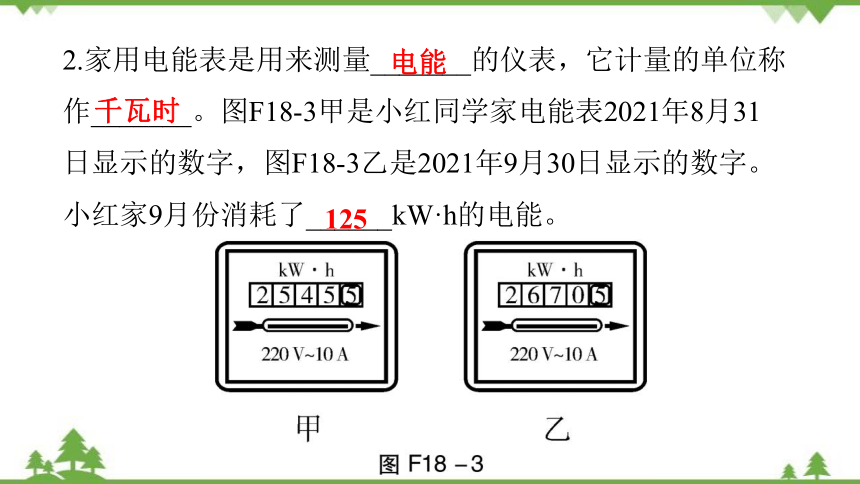

2.家用电能表是用来测量_______的仪表，它计量的单位称作_______。图F18-3甲是小红同学家电能表2021年8月31日显示的数字，图F18-3乙是2021年9月30日显示的数字。小红家9月份消耗了______kW·h的电能。
电能
千瓦时
125

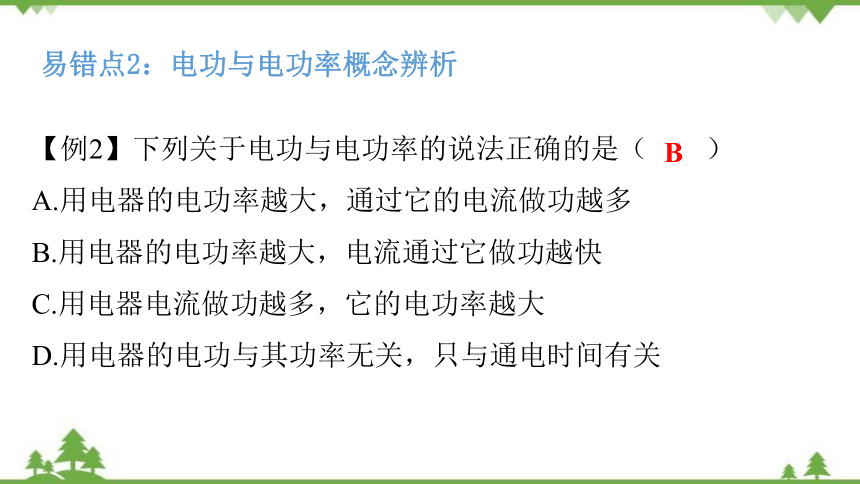

易错点2：电功与电功率概念辨析
【例2】下列关于电功与电功率的说法正确的是（　　）
A.用电器的电功率越大，通过它的电流做功越多
B.用电器的电功率越大，电流通过它做功越快
C.用电器电流做功越多，它的电功率越大
D.用电器的电功与其功率无关，只与通电时间有关
B

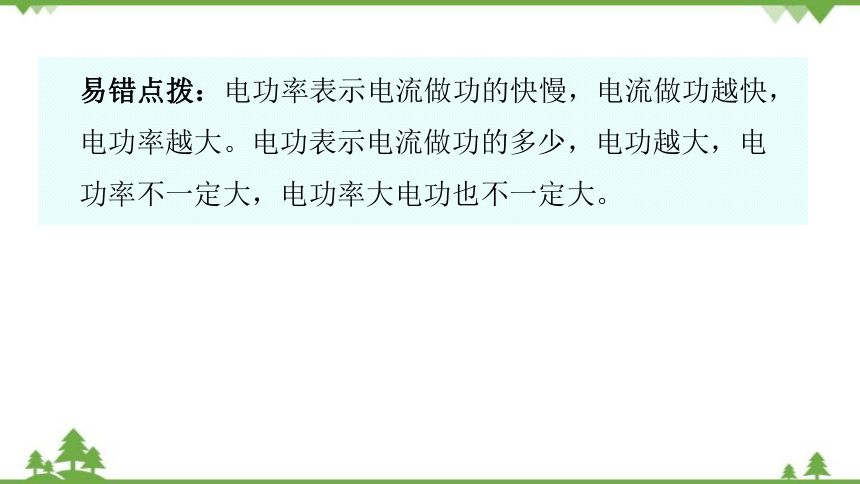

易错点拨：电功率表示电流做功的快慢，电流做功越快，电功率越大。电功表示电流做功的多少，电功越大，电功率不一定大，电功率大电功也不一定大。
学以致用
A

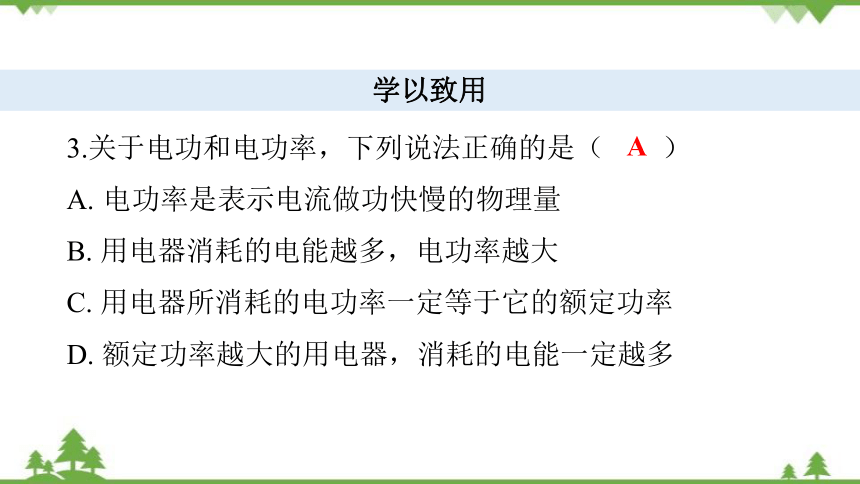

3.关于电功和电功率，下列说法正确的是（　　）
电功率是表示电流做功快慢的物理量
B. 用电器消耗的电能越多，电功率越大
C. 用电器所消耗的电功率一定等于它的额定功率
D. 额定功率越大的用电器，消耗的电能一定越多

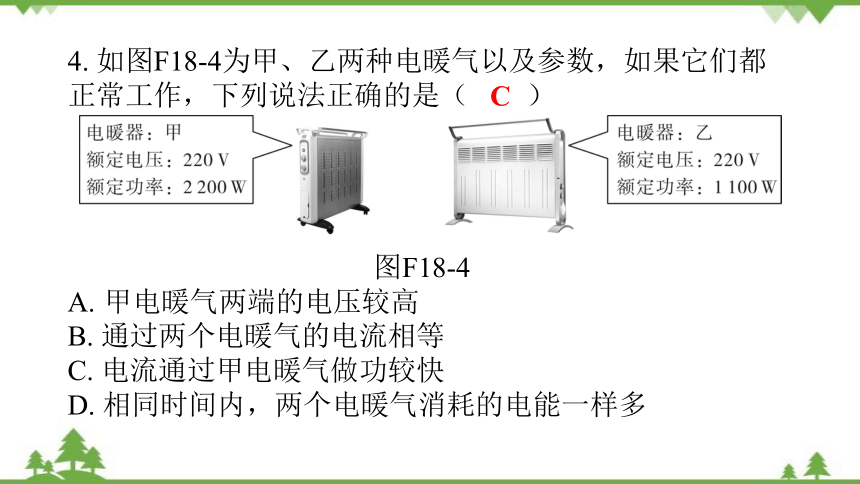

4. 如图F18-4为甲、乙两种电暖气以及参数，如果它们都正常工作，下列说法正确的是（　　）
图F18-4
甲电暖气两端的电压较高
B. 通过两个电暖气的电流相等
C. 电流通过甲电暖气做功较快
D. 相同时间内，两个电暖气消耗的电能一样多
C

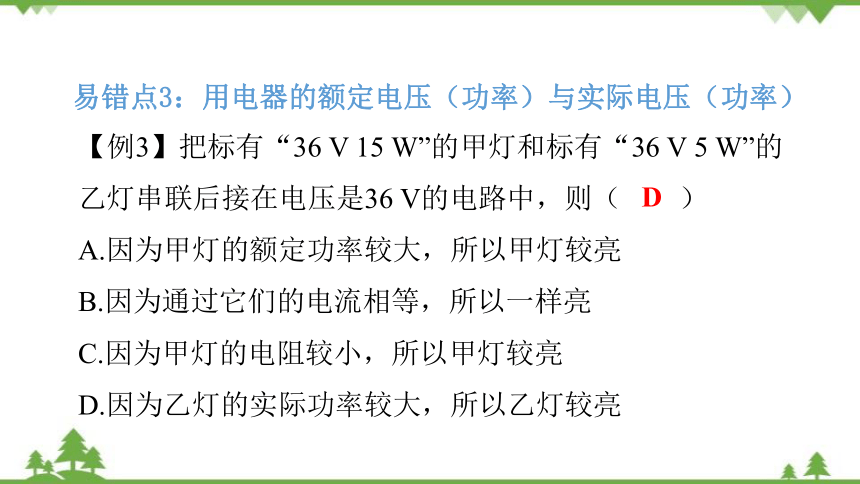

易错点3：用电器的额定电压（功率）与实际电压（功率）
D
【例3】把标有“36 V 15 W”的甲灯和标有“36 V 5 W”的乙灯串联后接在电压是36 V的电路中，则（　　）
A.因为甲灯的额定功率较大，所以甲灯较亮
B.因为通过它们的电流相等，所以一样亮
C.因为甲灯的电阻较小，所以甲灯较亮
D.因为乙灯的实际功率较大，所以乙灯较亮
易错点拨：用电器只有在正常工作时,其额定功率才等于实际功率，额定电压才等于实际电压；否则，额定电压与额定功率所对应的数值对用电器来说是不存在的，此时只考虑实际电压与实际功率。
学以致用
5.额定电压相同的甲、乙两灯，串联在电路上，甲灯比乙灯亮。下列关于两灯功率的说法正确的是（　　）
A.甲灯的额定功率和实际功率都大
B.乙灯的额定功率和实际功率都大
C.甲灯的额定功率小，实际功率大
D.乙灯的额定功率小，实际功率大
C
6. 标有“6 V 1.5 W”的小灯泡，通过它的电流随两端电压变化的关系如图F18-5所示，若把这样的三只灯泡串联起来，接在12 V的电源两端，灯泡的电阻及实际功率约为（　　）
A. 24 Ω、0.67 W
B. 20 Ω、0.8 W
C. 24 Ω、0.96 W
D. 20 Ω、0.67 W
B
重点突破
重点1:电能表的使用、电功的计算
重点分析：这一考点共有3个知识点，一是根据电能表的参数计算电路消耗电能的多少；二是电功概念的建立；三是如何进行实验探究研究电流做功与哪些因素有关。
1. （2020襄阳）小强家一个月前、后电能表示数如图F18-6所示，小强家所在地区每度电的电费是0.6元，那么本月他家应交电费______________元，请你为小强家提一条节约用电的建议：
_______________________________________________。
图F18-6
180
人离开时随手关灯（或夏天空调温度不要设置太低）
2.学习了电能的知识后，小燕观察了家中的电能表的规格如图F18-7所示，本月初抄表数如图F18-7所示，若本月应交电费66元，且电价为0.5元/度，则本月末抄表的示数为________kW·h；她家本月消耗的这些电能可供一盏“220 V40 W”字样的白炽灯连续工作_________h。
1 418.8
3 300
3.小红想测量电视机待机时是否还消耗电能,她让电视机处于待机状态,然后拔掉其他电器的插头或关掉开关,记下时间和家中电能表的信息如图F18-8甲所示;两天后回到家中,再记下此时的时间和电能表的信息如图F18-8乙所示。
（1）2 500 r/（kW·h）表示每消耗1 kW·h的电能,表盘要转______________转。
（2）在小红外出这段时间里,她家的电视机消耗的电能是______________kW·h。
（3）小红家电视机在待机状态下电功率是______________W。
2 500
0.2
4
4. 小明家电能表的相关参数如图F18-9所示，他家电路中允许消耗的最大电功率为________W。 他选取一个“220 V 100 W”的灯，单独与电能表接入家庭电路，15 min内电能表指示灯闪烁了75次，则电能表的规格为________imp/（kW·h）。
6 600
3 000
5. 小明有些质疑电热水壶的铭牌中的数字
是否准确，于是小明拿了一个电能表（如
图F18-10），他拿的电能表测量用电器的
总功率不能超过_______W。然后家里电路
修好之后，他将电热水壶单独接入该电路中，用电能表测量，1 min后，电能表的转盘转了75转，则电热水壶在这段时间内消耗的电能为_______kW·h，计算出电热水壶的实际电功率是_______W。
4 400
0.025
1 500
重点2：电功率的测定
重点分析:首先利用已有知识写出伏安法测电功率的原理公式，然后利用原理公式选择实验器材，设计好实验方案，明确实验注意事项，最后分析和处理实验数据与图表得出正确结论。注意：由于小灯泡的电功率随着电压变化而变化，故不能通过多次测量电功率取平均值当作灯泡的额定功率。
6.某同学利用如图F18-11所示电路,测量额定
电压为2.5 V的小灯泡的额定功率,下列说法
错误的是（　　）
A.闭合开关前,滑片P应滑到B端
B.闭合开关后,小灯泡不发光,一定是小灯泡
灯丝断了
C.当电压表示数为2.5 V时,测出通过小灯泡的电流,可算出小灯泡的额定功率
D.实验还可得知,小灯泡的实际功率越大,小灯泡越亮
B
A
7.为测量某电热杯的电功率，小明同学把家中其他用电器均从电源上断开，只将该电热杯接入电路，观察电能表，发现在1 min内电能表转盘转动15圈。电能表的部分技术参数如下表所示，该电热杯的电功率是（　　）
A. 300 W B. 30 W C. 150 W D. 200 W
电压/V 220
电流规格/A 10（20）
电流频率/Hz 50 Hz
每千瓦时的转数/revs·［（kW·h）-1］ 3000
8. 在测量“小灯泡电功率”的实
验中，已知电源电压为3 V，小
灯泡额定电压为2.5 V，图F18-12
甲是未连接完整的实验电路。
（1）请你用笔画线代替导线将
实物电路连接完整。（要求：滑
片P向右移动时，小灯泡变亮）
图F18-12
如答图F18-1所示。
（2）闭合开关后，缓慢移动滑动变阻器的滑片P，当电压表的示数如图F18-12乙所示时，其示数为________V。
（3）改变滑片P的位置，获得多组对应的电压、电流值，如下表所示。 由表可知，随着电压的增大，小灯泡的电功率______（填“增大”“不变”或“减小”）。
增大
数据序号 1 2 3 4 5 6 7
发光情况 熄灭 熄灭 微光 较暗 不很亮 较亮 明亮
电压U/V 0.2 0.5 1.0 1.3 1.7 2.0 2.5
电流I/A 0.10 0.20 0.38 0.42 0.48 0.52 0.56
2
（4）根据上表中数据，请在图F18-12丙中画出I-U关系图象。
图F18-12
如答图F18-2所示。
（5）根据图线可求得，当小灯泡两端电压为2.2 V时，小灯泡的实际功率为______________W。（结果保留一位小数）
1.2
9. （2020宁夏）在测量小灯泡电功率的实验
中，电源电压为4.5 V，小灯泡的额定电压为
2.5 V，小灯泡正常发光时的电阻约为10 Ω。
（1） 请你用笔画线代替导线将图F18-13甲
中的实物电路连接完整。要求：当滑动变阻
器的滑片向左移动时，连入电路的电阻变大，
连线不得交叉。
如答图F18-3所示。
图F18-13
（2） 连接好电路后，闭合开关，移动滑动变阻器的滑片P，发现小灯泡不发光，电压表无示数，电流表有示数，则故障原因可能是______________。
（3） 排除故障后，闭合开关，移动滑片P，
记下多组对应的电压表和电流表的示数，并
绘制成如图F18-13乙所示的I－U关系图象，
根据图象信息，回答下列问题：
小灯泡被短路
F18-13
①可计算出小灯泡的额定功率是______________W；
②小灯泡的实际功率随实际电压的增大而____________ （填“增大”“减小”或“不变”）；
③发现灯泡电阻是变化的，影响其变化的主要因素是__________________________________________ 。
0.5
增大
小灯泡的电阻丝的电阻随温度的升高而增大
10. （2020雅安）小明在“探究小灯泡在不同电压下工作时的电功率”的实验时，实验室提供了如下器材：电源（电压恒为8 V），一个电流表，一个电压表，滑动变阻器“20 Ω 2 A”，小灯泡（额定电压2.5 V，额定功率小于1.2 W），一个阻值已知的定值电阻R0，开关及导线若干。
（1） 请根据图F18-14甲所示的电路图，用笔画线代替导线，完成图F18-14乙的实验电路图的连接。（要求：滑动变阻器的滑片P向右滑动时灯变亮；连线不能交叉）
如答图F18-4所示。
图F18-14
（2） 正确连接电路后，闭合开关进行实验，记录的数据如下表所示。当电压表示数为2.5 V时，电流表示数如图F18-14丙所示，小灯泡的额定功率为_________W。
1.05
实验次数 1 2 3 4 5
电压/V 1.0 1.5 2.0 2.5 3.0
电流/A 0.24 0.32 0.38 0.44
电功率/W
图F18-14
（3） 分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而______________（填“增大”“不变”或“减小”），小灯泡的实际功率由______________（填“额定功率”“额定电压”或“实际电压”）决定。
增大
实际电压
（4） 完成实验后，利用上述器材，小明又想出一种测量小灯泡额定功率的方法，设计了如图F18-15所示的电路，所用电压表量程为“0~15 V”，请将以下实验步骤补充完整。
①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直至电压表示数为____________V；
②滑动变阻器滑片不动，再将开关S1，拨至“2”读出电压表示数为U0；
5.5
U额·
③小灯泡的额定功率P额=______________（用U额、U0、R0表示）。若步骤②中，在将开关S1拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值______________（填“偏大”或“偏小”）。
偏小
重点3：电功率、电功、电热的计算
重点分析:电功、电热和电功率是整个初中物理学习中的重点和难点，也是各类考试中的热点。相关题型主要有：（1）电功率的计算，特点是综合运用电功率的计算公式（包括变形公式）分析解决实际问题，诸如实际功率的问题、多挡电热器的问题、小制作中的问题、安全用电中的问题等，题型多为压轴型计算题或综合能力题。
（2）根据W=Pt计算电能，特点是结合生活实际计算消耗的电能、节约（或浪费）的电能，或结合生产实际计算电厂的发电量等，题型多为计算题或填空题。（3）利用电能表提供的信息解答实际问题，如电能表的读数与电费计算、利用表盘的转速测算一些物理量、计算家庭电路允许接入的用电器的最大功率等，题型既有填空、选择题，又有计算、实验题。
（4）焦耳定律是计算电热的一个定律，只能用于纯电阻电路中，可计算电流通过导体时产生的热量，各种题型都有可能出现。
B
11.两定值电阻甲、乙中的电流与电压关系如图F18-16所示，现将甲和乙串联后接在电压为6 V的电源两端，下列分析正确的是（　　）
乙两端的电压是2 V
B. 甲消耗的电功率等于0.8 W
C. 甲中的电流大于乙中的电流
D. 甲、乙两端的电压之比为2∶1
图F18-16
D
12.如图F18-17甲所示，电源电压保持不变，小灯泡的额定电压为12 V，闭合开关S后，滑片P从最右端滑到最左端的过程中，小灯泡的I-U关系图象如图F18-17乙所示，下列说法不正确的是（　　）
电源电压为12 V
B. 滑动变阻器的最大阻值为9 Ω
C. 该电路总功率变化范围为12～24 W
D. 小灯泡的额定功率为12 W
13. 对比图F18-18中白炽灯和LED灯将电能转化为其他形式能的情况，可得（　　）
A. 白炽灯发光时，大量的电能转
化为光能
白炽灯的寿命跟灯丝的温度有关，
因为温度越高，灯丝就越容易凝华
C. LED 灯可以直接把电能全部转化为光能
D. LED 灯发光的效率较高
D
14. 如图F18-19所示是一个油量表的示意图，滑动变阻器规格为“20 Ω 1 A”。 闭合开关S，当浮球最低时滑杆P滑到a端，电流表示数为0.3 A，当浮球最高时，滑杆P滑
到b端，电流表示数为0.5 A。下列说法错
误的是（　　）
A. 电阻R1的阻值为30 Ω
B. 电源电压为15 V
C. 在加满油后，1 min内电阻R1产生的热量为450 J
D. 电阻R1最小功率为7.5 W
D
15.灯泡L1、L2分别标有“4 V 4 W”和“3 V 3 W”的字样，将他们并联连接起来使用，干路中允许的最大电流为______________A，此时L1消耗的电功率为_______W。
1.75
2.25
16. 为了保护环境，我们应大力提倡使用清洁能源。现要将20 kg的水从16 ℃加热到50 ℃，如果使用效率为85%的电热水器，需要耗电______________kW·h；如果使用热效率为80%的天然气热水器，需要消耗___________m3天然气。已知水的比热容为4.2×103 J/（kg·℃），天然气的热值为3.2×107 J/m3。（结果均保留到小数点后两位）
0.93
0.11
