地球的圈层结构
2019 人教版 高中地理
地球的内部圈层
01
谁能告诉我如何挑选到最好吃的西瓜？
切开！
听声音！
如何知道地球内部的样子呢？
目前，世界最深的矿井不超过3千米
最深的钻井不超过13千米
地壳运动能掀起地下20—30千米的物质到地球表层
火山喷发能将地下几百千米的岩浆泛到上层，但最深不超过450千米
地球的平均半径是6371千米
我们该如何获取地球内部的信息呢？
地球内部的使者——地震波
当地震发生时，地下物质受到强烈的冲击会发生弹性震动，并以波的形式向四周传播，这种弹性波就叫 地震波 。

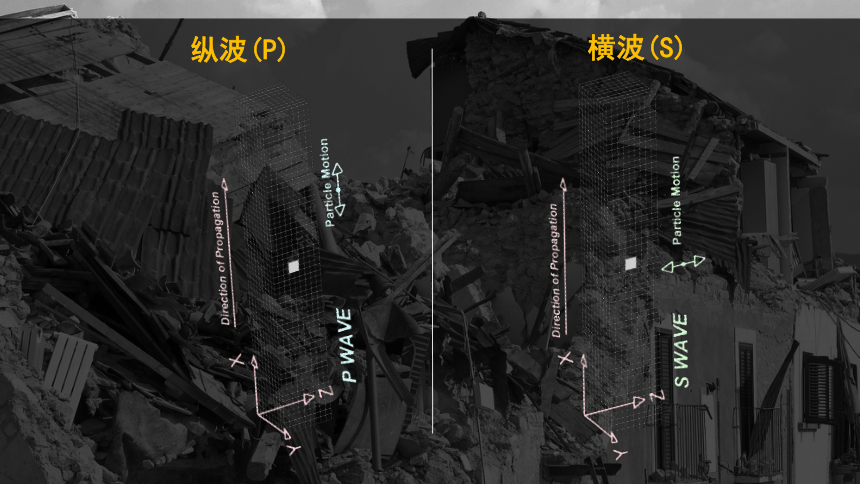

地震波
横波(S)
纵波(P)
地球内部的“使者”
地震波（横波、纵波）
分类 特点
传播速度 所经物质状态
纵波(P) 较快 固、液、气
横波(S) 较慢 固
纵波和横波的传播速度，都随着所通过物质的性质而变化
1、当地震发生时，人们首先感觉到上下晃动还是左右晃动？为什么？
2、地震在海洋中发生时，坐在船上的渔民是感觉到上下晃动还是左右晃动？为什么？
先上下晃动再左右晃动；因为纵波的速度大于横波。
只有上下晃动；因为纵波在固体、液体和气态中传播，而横波只在固体中传播。
思考
莫霍界面
33km
古登堡界面
2900km
5120KM
液态
固态
思考1：在莫霍界面和古登堡界面，地震波波速突然变化说明了什么问题？
在莫霍界面以下横波、纵波的波速迅速增加,说明了物质组成和物质密度发生了变化;在古登堡界面以下,纵波波速突然下降,横波消失,说明物质状态发生改变。
思考2：推测地幔和地核的物质状态
地幔以固态为主,也可能呈塑性状态;外核为液态 。
不连续界面
不连续面
地下深度
波速变化
33千米处(大陆部分)
莫霍界面
该面下，P、S波速都明显增加
古登堡界面
2900千米处
P波速忽然下降，S波完全消失
古登堡界面2900千米
（地幔与地核分界线）
外核
内核
液态
固态
莫霍界面33千米
（地壳与地幔分界线）
平均厚度约17千米
大陆厚，海洋薄
地壳
软流层
岩石圈
上地幔
熔融物质
下地幔
液态—固态物质
上地幔的上部存在一个软流层，温度很高，岩石部分熔融，能缓慢流动；科学家推断，软流层是岩浆的主要发源地，地球板块的运动与之相关。
上地幔顶部与地壳都由坚硬的岩石组成，合称岩石圈。
软流层
Asthenosphere
名称 划分 主要特点
地壳 地表至莫霍面 a.主要由岩石组成
b.厚度不一，大陆厚，海洋薄
地幔 莫霍面至古登堡面 a.分为上地幔和下地幔
b.上地幔存在软流层，是岩浆发源地
c.上地幔顶部与地壳都由坚硬的岩石组成，合称岩石圈
地核 古登堡面至地心 a.主要由铁、镍组成
b.分为外地核和内地核
c.外核可能为熔融状态；内核为固态金属球
地球内部圈层特点
读“某地地震波速度随深度的变化图”，完成：
练习：
1、图中曲线表示的地震波是：（ ）
A、纵波 B、横波
C、纵波和横波 D、无法判断
2、莫霍界面大约位于该地地下：（ ）
A、5Km处 B、17Km处
C、33Km处 D、2900Km处
北京时间2020年5月24日，希腊克里特岛附近海域发生5.2级地震，震源深度20千米，下图为震中所在区域图，●为震中。读下图，完成下面小题。
1．本次地震的震源位于（ ）
A．地壳 B．上地幔
C．下地幔 D．软流层
2．本次地震发生时，地震波在传播过程中经过莫霍面时波速变化是（ ）
A．纵波、橫波波速均变小 B．纵波波速变大、横波波速变小
C．纵波、横波波速均变大 D．纵波波速变小、横波波速变大
B
A
地球的外部圈层
02
大气圈
水圈
生物圈
二、地球的外部圈层
1、大气圈的组成
悬浮物
气 体
氮 78%
氧 21%
组成：海洋（主体）、河流、湖泊、沼泽、冰川、地下水、土壤水、大气水
作用：形成不同的自然带和自然景观类型
2、水圈
概念：地表和近地表各种形态水体的总称
（1）概念：是地球生物及其生存环境的总称
（2）分布：存在于水圈（全部）、大气圈（底部）、岩石圈（上部）
3、生物圈
（底部）
大气圈
岩石圈
（上部）
水圈
（全部）
外部圈层 概念 组成 作用
大气圈
水圈
生物圈
是由气体和悬浮物质组成的复杂系统
氮气和氧气
笼罩着地球，使得地球上的温度变化和缓，同时提供了生物生存所必需的氧气。大气圈中的风、云、雨、雪等天气现象，与人类息息相关。
是地表和近地表的各种形态水体的总称
主体是海洋，还包括陆地上的河流、湖泊、沼泽、冰川、地下水等
是最活跃的自然地理要素之一，在地球表面物质迁移和能量转换中起着十分重要的作用。
是地球表层生物的总称
生物和生物生存的环境
多数生物集中分布在大气圈、水圈与岩石圈很薄的接触带中。促进太阳能转化、改变大气圈和水圈的组成、改造地表形态。
连续的不规则圈层
最活跃
生物圈
水圈
岩石圈
大气圈
二氧化碳等气体，降水
氧等气体
降水，风能
尘埃
无机盐
有机物
降 水
水蒸气
有机物
水无机盐
水
矿物质
大气圈、水圈、生物圈和岩石圈之间相互联系、相互渗透，共同构成人类赖以生存和发展的自然环境。
英国《太阳报》2019年12月7日报道，近日，非洲南部地区正遭受毁灭性的干旱，世界上最大的瀑布——维多利亚瀑布已经逐渐变成了一条令人悲伤的涓涓细流，下图为12月4日拍摄的维多利亚瀑布。读图完成1～2题。
1．该景观图体现出的地球圈层的个数是(　　)
A．2个 B．3个
C．4个 D．5个
2．在景观图中，代表自然地理系统中最活跃的圈 层的要素是(　　)
A．瀑布 B．岩石
C．树木花草 D．大气
3、读“地球圈层构成示意图”，图中所示的圈层①、②、③分别是：
　
①
②
③
大气圈
A．水圈、生物圈、岩石圈
B．生物圈、岩石圈、水圈
C．岩石圈、水圈、生物圈
D．生物圈、水圈、岩石圈
地球的圈层结构
外部圈层
内部圈层
划分依据
分层
岩石圈：内部圈层与外部圈层交接过渡的一个圈层
生物圈
大气圈
水圈
地壳
地幔
地核
莫霍界面
古登堡界面
纵波
横波
地震波
记忆：一波二面三层四圈
