必修三第三章恒定电流章节综合练（word版含答案）

粤教版（2019）必修三 第三章 恒定电流 章节综合练
一、单选题
1．某同学要测量一均匀新材料制成的圆柱体的电阻率ρ，步骤如下：
用螺旋测微器测量其直径如图乙所示，由图可知其直径D =___________mm；（　　）
A．4.700 B．4.70 C．4.200 D．4.20
2．某同学用一个微安表头（量程1mA，内阻90Ω）电阻箱R1和电阻箱R2组装一个多用电表，有电流和电压两档，改装电路如图所示，则R1、R2应调到多大阻值（　　）
A．， B．，
C．， D．，
3．如图所示，将灯泡的灯丝与小灯泡串联接入电路，闭合开关使小灯泡发光。用酒精灯给灯丝加热，下列正确的是（　　）
A．小灯泡变暗，灯丝电阻率变大
B．小灯泡变暗，灯丝电阻率变小
C．小灯泡变亮，灯丝电阻率变大
D．小灯泡变亮，灯丝电阻率变小
4．关于金属的电阻率，下列说法正确的是（　　）
A．纯金属的电阻率小，合金的电阻率较大，绝缘体的电阻率最大
B．合金的电阻率随温度的升高而减小
C．纯金属的电阻率随温度的升高而减小，绝缘体的电阻率随温度的升高而增大
D．电阻率的大小只随温度的变化而变化，与材料无关
5．如图所示，图线Ⅰ和图线Ⅱ所表示的电阻值分别是（　　）
A．4Ω和2Ω
B．4kΩ和2kΩ
C．0.25Ω和0.5Ω
D．2.5×10－4Ω和5.0×10－4Ω
6．某灯泡的图像如图所示，下列说法正确的是（　　）
A．小灯泡的电阻随着功率的增大而减小
B．小灯泡的电阻随着电压的增大而减小
C．小灯泡是非线性电阻，所以不能计算出其在某状态下的电阻
D．当小灯泡两端的电压为0.5 V时，它的电阻约为
7．某同学要测量一均匀新材料制成的圆柱体的电阻率ρ，步骤如下：
用螺旋测微器测量其直径如上图乙所示，由图可知其直径D 为（　　）mm
A．4.700 mm B．5.000 mm C．5.700 mm D．4.500 mm
8．一根长为、横截面积为S的金属棒，棒内单位体积自由电子数为n，电子的质量为，电荷量为。在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为，金属棒内的电场强度大小E，则金属棒材料的电阻率是（　　）
A． B． C． D．
9．某同学要测量一均匀新材料制成的圆柱体的电阻率ρ，步骤如下：该同学测量出圆柱体长度L，圆柱体的直径D，用伏安法较精确地测量出圆柱体电阻为R时，电压和电流分别是U和I，则该圆柱体材料的电阻率ρ为（　　）
A． B． C． D．
10．两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的3倍，把另一根对折后绞合起来，则两导线的电阻之比为（　　）
A．6：1 B．9：1 C．18：1 D．36：1
11．如图所示，一位同学用伏安法测量未知电阻。在保证可以完成实验的前提下，下列可以减小该种测量方法相对误差的是（　　）
A．用内阻小些的电流表 B．用内阻大些的电流表
C．用内阻小些的电压表 D．用内阻大些的电压表
12．干电池的电动势为1.5V，下列说法正确的是（　　）
A．用电压表直接连接干电池的两极，测得的电压就是该电池的电动势
B．外电路闭合时，在1s内有1.5J的其他能转化为电能
C．外电路闭合时，在1s内有1.5C的电荷量通过该电池
D．外电路闭合时，当1C的电荷量通过干电池时该电池提供1.5J的电能
13．如图，关于闭合电路，下列说法正确的是（　　）
A．电荷在电源外部受静电力作用而运动，在电源内部受非静电力作用而运动
B．图中a、b两薄层之间所夹的区域是非静电力做功的区域
C．非静电力在单位时间内做功越多，该电源的电动势越大
D．从电源内部测量的铜、锌极板之间的电压称为外电压
14．在物理学的重大发现中，科学家们创造出了许多物理学研究方法，如控制变量法、等效法、类比法、理想模型法、微元法等，以下关于所用物理学研究方法的叙述正确的是（　　）
A．在探究电阻与材料、长度和橫截面积三者之间的关系时，应用了控制变量法
B．在研究带电体时，满足一定条件可以把带电体看成点电荷，这利用了等效法
C．在研究电场时，常用电场线来描述真实的电场，用的是理想模型法
D．在电路中，用几个合适的小电阻串联来代替一个大电阻，这利用了类比法
15．下列有关说法中正确的是（　　）
A．电动势就是路端电压
B．电动势在数值上为电源将正电荷从正极移送到负极时非静电力所做功的大小
C．由欧姆定律可知，在任何电路中电流与电压成正比、与电阻成反比
D．电流的定义式，适用于任何电荷定向移动形成的电流
二、填空题

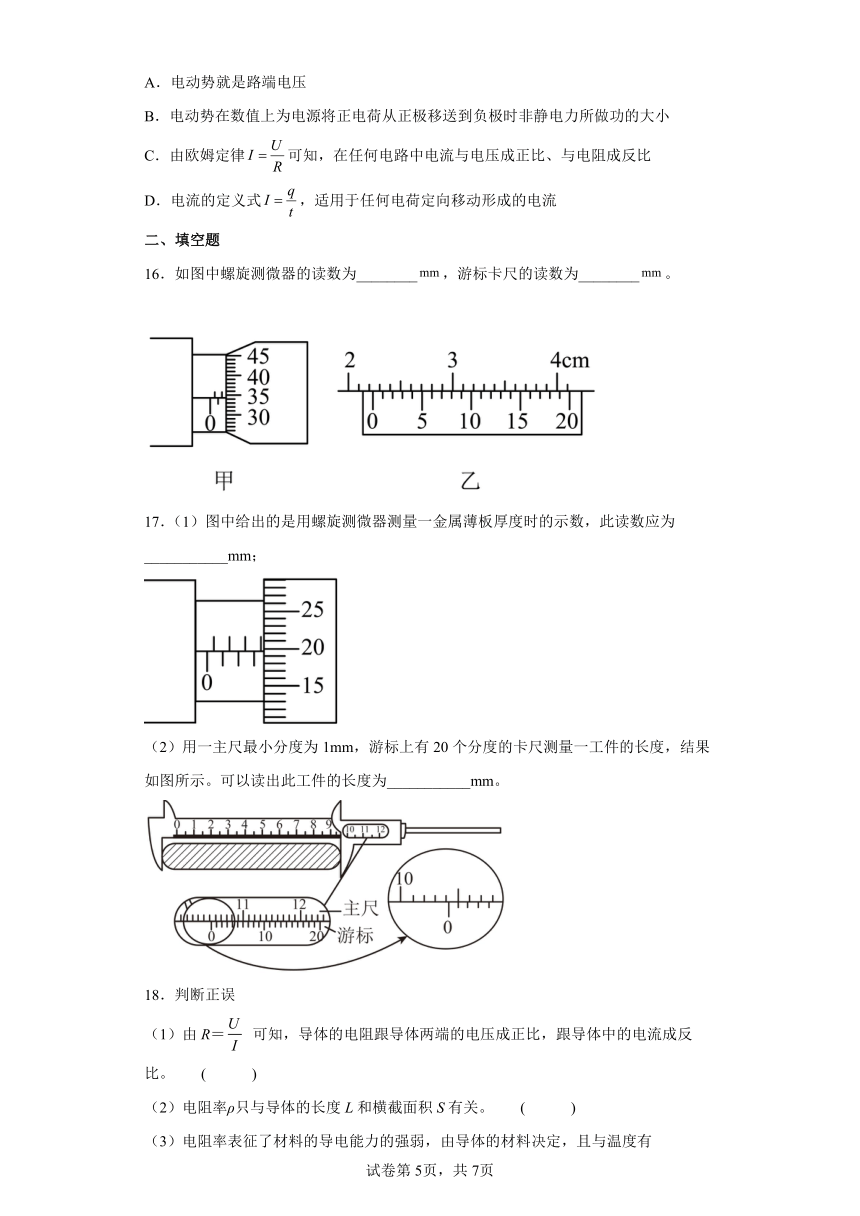

16．如图中螺旋测微器的读数为________，游标卡尺的读数为________。
17．（1）图中给出的是用螺旋测微器测量一金属薄板厚度时的示数，此读数应为___________mm；
（2）用一主尺最小分度为1mm，游标上有20个分度的卡尺测量一工件的长度，结果如图所示。可以读出此工件的长度为___________mm。
18．判断正误
（1）由R＝ 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比。 ( )
（2）电阻率ρ只与导体的长度L和横截面积S有关。 ( )
（3）电阻率表征了材料的导电能力的强弱，由导体的材料决定，且与温度有关。 ( )
（4）电阻率大的导体，电阻一定很大。 ( )
（5）导体的长度越大，电阻也一定越大。 ( )
（6）在特定的条件下，导体的电阻率ρ可以降到0 ( )
19．恒定电场：
（1）由___________分布的电荷所产生的___________的电场。
（2）形成：当电路达到稳定时，导线中的电场是由___________、___________等电路元件所积累的电荷共同形成的。
（3）特点：任何位置的电荷分布和电场强度都不随时间变化。
三、解答题
20．日常生活中我们经常接触到各种各样的电源，如图所示的干电池、手机电池，它们有的标有“1.5 V”字样，有的标有“3.7 V”字样．
（1）如果把5 C的正电荷从1.5 V干电池的负极移到正极，电荷的电势能增加了多少？非静电力做了多少功？如果把2 C的正电荷从3.7 V的手机电池的负极移到正极呢？
（2）是不是非静电力做功越多电源把其他形式的能转化为电能的本领就越大？如何描述电源把其他形式的能转化为电能的本领？
21．现用最小分度为1 mm的米尺测量金属丝长度，如图所示，图中箭头所指位置是拉直的金属丝两端在米尺上相对应的位置，测得的金属丝长度为多少？
22．如图，一块均匀的长方体样品，长为，宽为，厚为。电流沿方向时测得样品的电阻为，则样品的电阻率是多少？电流沿方向时样品的电阻是多少？
23．某同学对四个电阻各进行了一次测量，把每个电阻两端的电压和通过它的电流在平面直角坐标系中描点，得到了图中、、、四个点。请比较这四个电阻的大小。
24．在测电阻的实验中，待测电阻约为，电压表的内阻约为，电流表的内阻约为。如图，测量电路中电流表的连接方式有两种。计算结果由计算得出，式中与分别为电压表和电流表的读数。若将图甲和图乙中电路测得的电阻值分别记为和，则其中哪一个更接近真实值？这个值比真实值偏大还是偏小？请说明原因。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
螺旋测微器读数是固定刻度读数（0.5mm的整数倍）加可动刻度读数（0.5mm以下的小数），图中读数为
故A正确，BCD错误。
故选A。
2．B
【详解】
当接o、a接线柱时改装为电流表，根据并联电路特点得
代入数据解得
当接o、b接线柱时改装为电压表，根据串联电路特点得
解得
故选B。
3．A
【详解】
小灯泡灯丝是一种金属，金属的电阻率随温度的升高而变大，由电阻定律可知，电阻率变大，小灯泡的电阻变大，流过小灯泡的电流变小，故小灯泡变暗，灯丝电阻率变大。
故选A。
4．A
【详解】
A．电阻率跟导体的材料有关，是反映材料导电性能好坏的物理量，纯金属的电阻率小，合金的电阻率较大，绝缘体的电阻率最大．A正确；
B．合金的电阻率随温度的升高增加量很小或不变，B错误；
C．纯金属的电阻率随温度的升高而增大，绝缘体的电阻率随温度的升高而减小，C错误；
D．电阻率的大小与温度和材料本身都有关．D错误。
故选A。
5．B
【详解】
从图中可得当通过的电流为
时，加在两端的电压为
加在两端的电压为
则可得
ACD错误，B正确。
故选B。
6．D
【详解】
AB．由图可知,随着电流的增加图像上各点与原点连线的斜率变大，则小灯泡的电阻随着功率以及电压的增大而增大，选项AB错误；
C．小灯泡是非线性电阻，用某状态下的电压与电流的比值来计算在某状态下的电阻，选项C错误；
D．由图像可知,当小灯泡两端的电压为0.5V时，电流为6A，则它的电阻约为
故D正确。
故选D。
7．A
【详解】
螺旋测微器读数是固定刻度读数(0.5mm的整数倍)加可动刻度读数（0.5mm以下的小数），图中读数为
故A正确，BCD错误。
故选A。
8．B
【详解】
导体中的电流为
导体两端的电压为
导体的电阻为
根据欧姆定律得
联立以上四式解得
故选B。
9．C
【详解】
根据由欧姆定律及电阻定律可得
联立解得
故选C。
10．D
【详解】
设原来的电阻为R，根据电阻定律
得，把其中的一根均匀拉长到原来的3倍，根据体积不变可知，其横截面积变为原来的 ，故电阻变为原来的9倍，即9R。把另一根对折后绞合起来，则长度变为原来的一半，横截面积变为原来的2倍，则电阻变为原来的 ，即为。故两导线的电阻之比为36：1。
故选D。
11．A
【详解】
图中所示为电流表内接法测电阻，根据欧姆定律得
为了减小误差，可以用内阻小的电流表，故A正确，BCD错误。
故选A。
12．D
【详解】
A．用电压表直接连接干电池的两极，测得的电压不是该电池的电动势，是路端电压，A错误；
D． 外电路闭合时，当1C的电荷量通过干电池时该电池提供的电能为
D正确；
BC．外电路闭合时，当1C的电荷量通过干电池时该电池有1.5J的其他能转化为电能，BC错误。
故选D。
13．D
【详解】
A．电荷在电源外部受静电力作用而运动，在电源内部受非静电力和静电力的合力作用而运动。故A错误；
B．电源在其内部的a、b两个区域依靠非静电力做功，将其他形式的内转化为电能，在中间区域仍然是静电力做功。故B错误；
C．非静电力把单位正电荷从负极移送到正极做功越多，该电源的电动势越大。故C错误；
D．从电源内部测量的铜、锌极板之间的电压称为外电压。故D正确。
故选D。
14．A
【详解】
A．在探究电阻与材料、长度和横截面积三者之间的关系时应用了控制变量法，故A正确；
B．在研究带电体时满足一定条件可以把带电体当作点电荷，这利用了建立理想模型法，故B错误；
C．在研究电场时，常用电场线来描述真实的电场，用的是假设法，故C错误；
D．在电路中，用几个合适的小电阻串联来代替一个大电阻，这利用了等效法，故D错误；
故选A。
15．D
【详解】
A．电动势是表征电源把其他形式能转化为电能本领的物理量，当电压表直接并联在电源两端时，数值上等于电动势大小，A错误；
B．电动势在数值上等于电源将单位正电荷从负极移送到正极时，非静电力所做功，B错误；
C．由欧姆定律
可知，在纯电阻电路中电流与电压成正比，与电阻成反比，C错误；
D．电流的定义式
适用于任何电荷定向移动形成的电流
D正确。
故选D。
16． 1.842##1.841#1.843 22.30
【详解】
[1]螺旋测微器的读数为
[2]游标卡尺的读数为
17． 3.698（3.696-3.699） 104.05（104.00）
【详解】
（1）[1]根据螺旋测微器读数规则可知，金属薄板厚度为
（3.696-3.699）
（2）[2]根据游标卡尺的读数规则可知，工件的长度为
（104.00）
18． 错误 错误 正确 错误 错误 正确
【详解】
（1）[1] 导体的电阻由导体决定，与加载两端的电压无关，与流过导体的电流无关，故错误；
（2）[2]电阻率由导体的材料决定，且与温度有关，与长度l和横截面积S无关，故错误；
（3）[3]电阻率表征了材料的导电能力的强弱，由导体的材料决定，且与温度有关，故正确；
（4）[5]电阻率大的导体，电阻不一定很大，故错误；
（5）[5]导体的长度越大，电阻不一定越大，故错误；
（6）[6]在特定的条件下，导体的电阻率ρ可以降到0形成超导，故正确。
19． 稳定 稳定 电源 导线
【详解】
（1）[1] [2]根据定义可知，恒定电场由稳定分布的电荷所产生的稳定的电场；
（2）[3] [4]根据定义可知，当电路达到稳定时，导线中的电场是由电源、导线等电路元件所积累的电荷共同形成的；
20．（1）7.5 J；7.5 J；7.4 J；7.4 J；（2）不是；见解析
【详解】
（1）把5 C的正电荷从1.5 V干电池的负极移到正极，电荷的电势能增加了7.5 J，非静电力做功7.5 J．把2 C的正电荷从3.7 V手机电池的负极移到正极，电荷的电势能增加了7.4 J，非静电力做功7.4 J.
（2）不是．非静电力对电荷做功多少与电荷的数量有关．若把相同数量的正电荷从电源的负极移到正极，做功越多，电荷获得的电势能越多，表明电源把其他形式的能转化为电能的本领就越大．可以用非静电力做的功与电荷量的比值来反映电源把其他形式的能转化为电能的本领．
21．97.20cm
【详解】
因为米尺最小分度为1 mm，所以要估读到毫米下一位，则由图可得左右端点读数分别为
故金属丝长度为
即
22．，
【详解】
沿AB方向测得的电阻为R，根据电阻定律即有
那么电阻率为
根据电阻定律，那么沿CD方向的电阻
23．
【详解】
根据欧姆定律变形可得U=IR，可知U－I图象的斜率表示电阻，所以过ABCD各点作过原点的直线，如图所示
从图中可以看出，四个电阻大小关系为
24．，偏大，原因见解析
【详解】
因为
所以该电阻阻值更接近电压表内阻，采用电流表内接法有利于减小测量误差，即利用图甲测量的结果更接近真实值。图甲电路，因为电流表分压，所以电压表测量的电压偏大，而电流表测量的电流准确，所以根据欧姆定律可知
则，测量结果偏大。
