北师大版数学九年级上册 5.2 第1课时 简单几何体的三视图 同步课时练习(word版含答案)

2　第1课时　简单几何体的三视图
知识点1　三视图
1.[2020·云南] 下列几何体中,左视图是矩形的是 (　　)
2.下列几何体中,主视图与俯视图不相同的是 (　　)
3.如图示的三棱柱,它的主视图、俯视图、左视图的顺序是 (　　)
A.①②③ B.②①③
C.③①② D.①③②
4.如图示的几何体,它的左视图是 (　　)

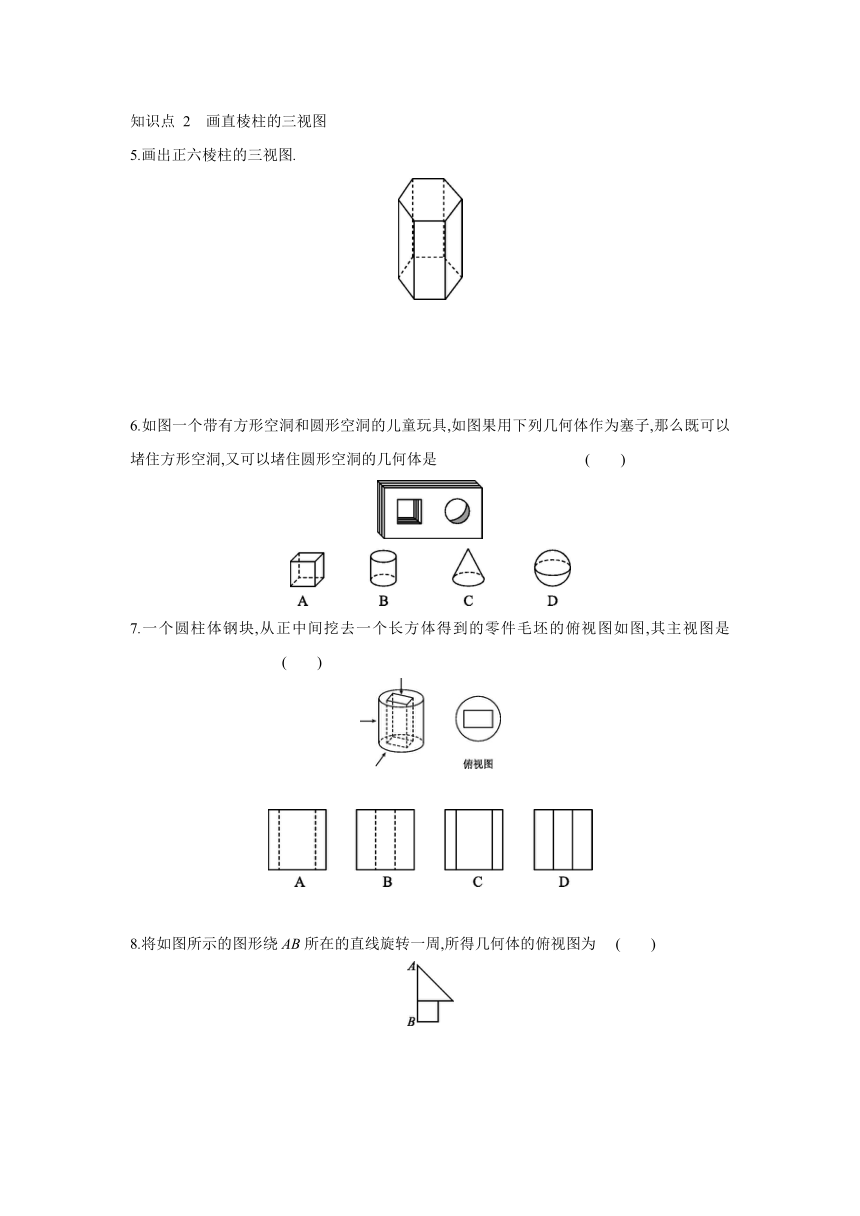

知识点 2　画直棱柱的三视图
5.画出正六棱柱的三视图.
6.如图一个带有方形空洞和圆形空洞的儿童玩具,如图果用下列几何体作为塞子,那么既可以堵住方形空洞,又可以堵住圆形空洞的几何体是 (　　)
7.一个圆柱体钢块,从正中间挖去一个长方体得到的零件毛坯的俯视图如图,其主视图是 (　　)
8.将如图所示的图形绕AB所在的直线旋转一周,所得几何体的俯视图为 (　　)
答案
1.A　2.B　3.D　4.D　
5.解:如图图.
6.B
7.A　 从正面看,看不到中间挖去的长方体的侧棱,应为虚线.
8.B　 将该图形绕AB所在的直线旋转一周后得到由一个圆锥、一个圆柱组合而成的几何体,其俯视图是外面一个实线的大圆(包括圆心),里面一个虚线的小圆.故选B.
