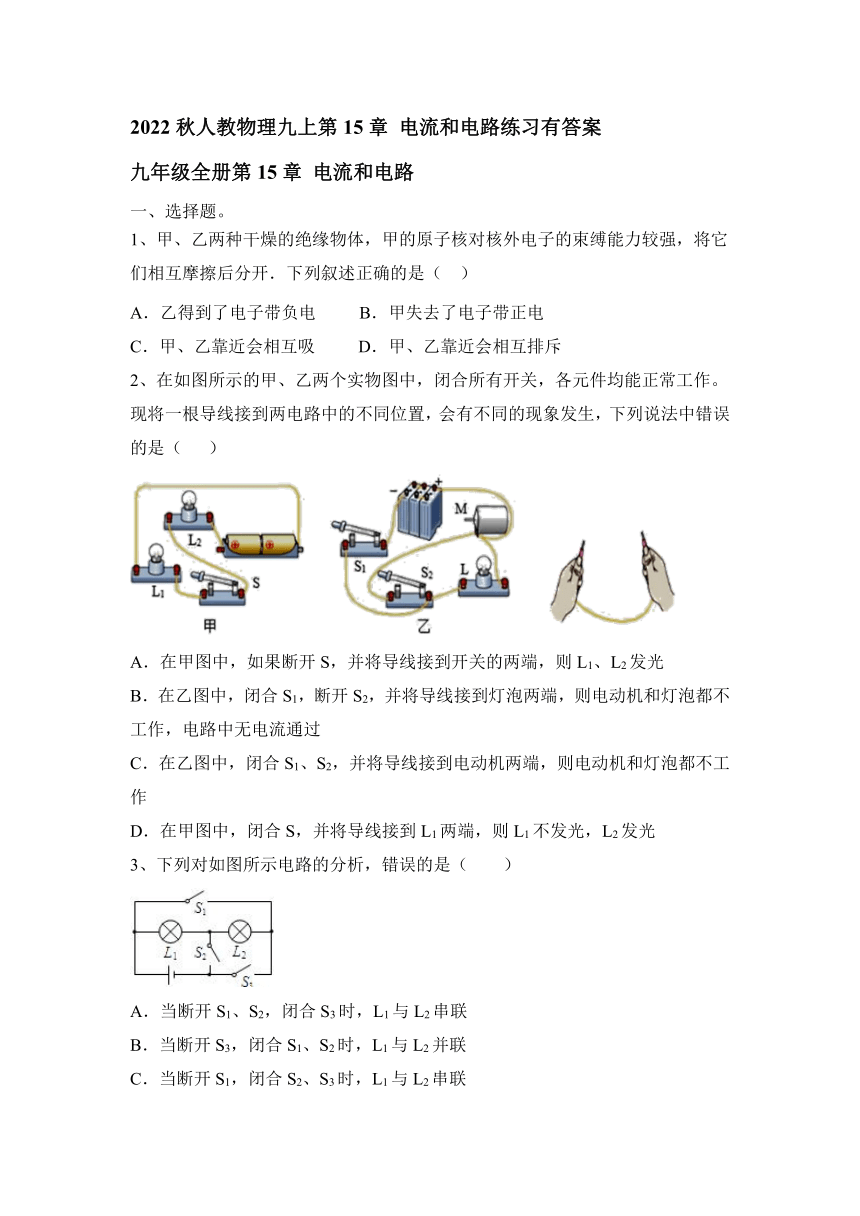

九年级全册第15章 电流和电路
一、选择题。
1、甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较强，将它们相互摩擦后分开．下列叙述正确的是（ ）
A．乙得到了电子带负电 B．甲失去了电子带正电
C．甲、乙靠近会相互吸 D．甲、乙靠近会相互排斥
2、在如图所示的甲、乙两个实物图中，闭合所有开关，各元件均能正常工作。现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中错误的是（ ）
A．在甲图中，如果断开S，并将导线接到开关的两端，则L1、L2发光
B．在乙图中，闭合S1，断开S2，并将导线接到灯泡两端，则电动机和灯泡都不工作，电路中无电流通过
C．在乙图中，闭合S1、S2，并将导线接到电动机两端，则电动机和灯泡都不工作
D．在甲图中，闭合S，并将导线接到L1两端，则L1不发光，L2发光
3、下列对如图所示电路的分析，错误的是（　　）
A．当断开S1、S2，闭合S3时，L1与L2串联
B．当断开S3，闭合S1、S2时，L1与L2并联
C．当断开S1，闭合S2、S3时，L1与L2串联
D．只要同时闭合S1、S3，就会出现短路现象

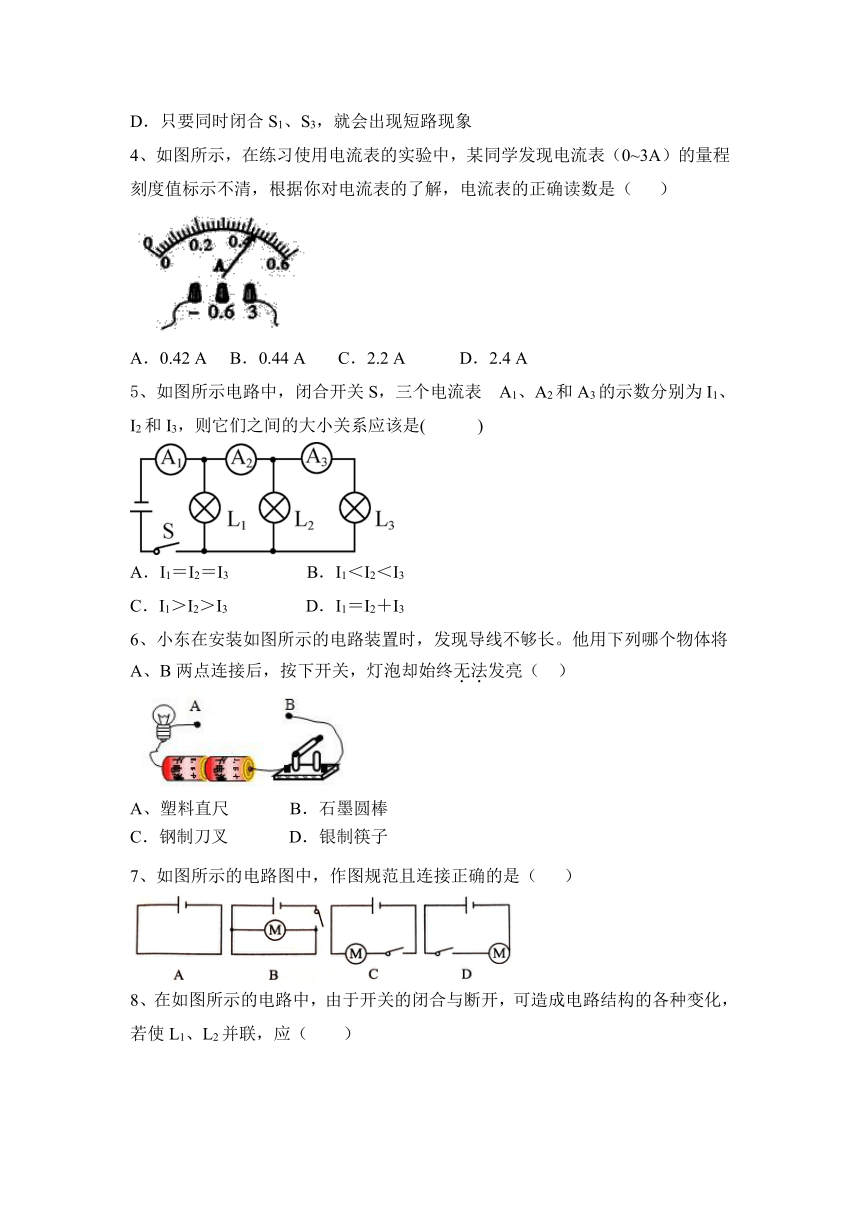

4、如图所示，在练习使用电流表的实验中，某同学发现电流表（0~3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（ ）
A．0.42 A B．0.44 A C．2.2 A D．2.4 A
5、如图所示电路中，闭合开关S，三个电流表?A1、A2和A3的示数分别为I1、I2和I3，则它们之间的大小关系应该是( )
A．I1＝I2＝I3 B．I1＜I2＜I3
C．I1＞I2＞I3 D．I1＝I2＋I3
6、小东在安装如图所示的电路装置时，发现导线不够长。他用下列哪个物体将A、B两点连接后，按下开关，灯泡却始终无法发亮（ ）
A、塑料直尺 B．石墨圆棒
C．钢制刀叉 D．银制筷子
7、如图所示的电路图中，作图规范且连接正确的是（ ）

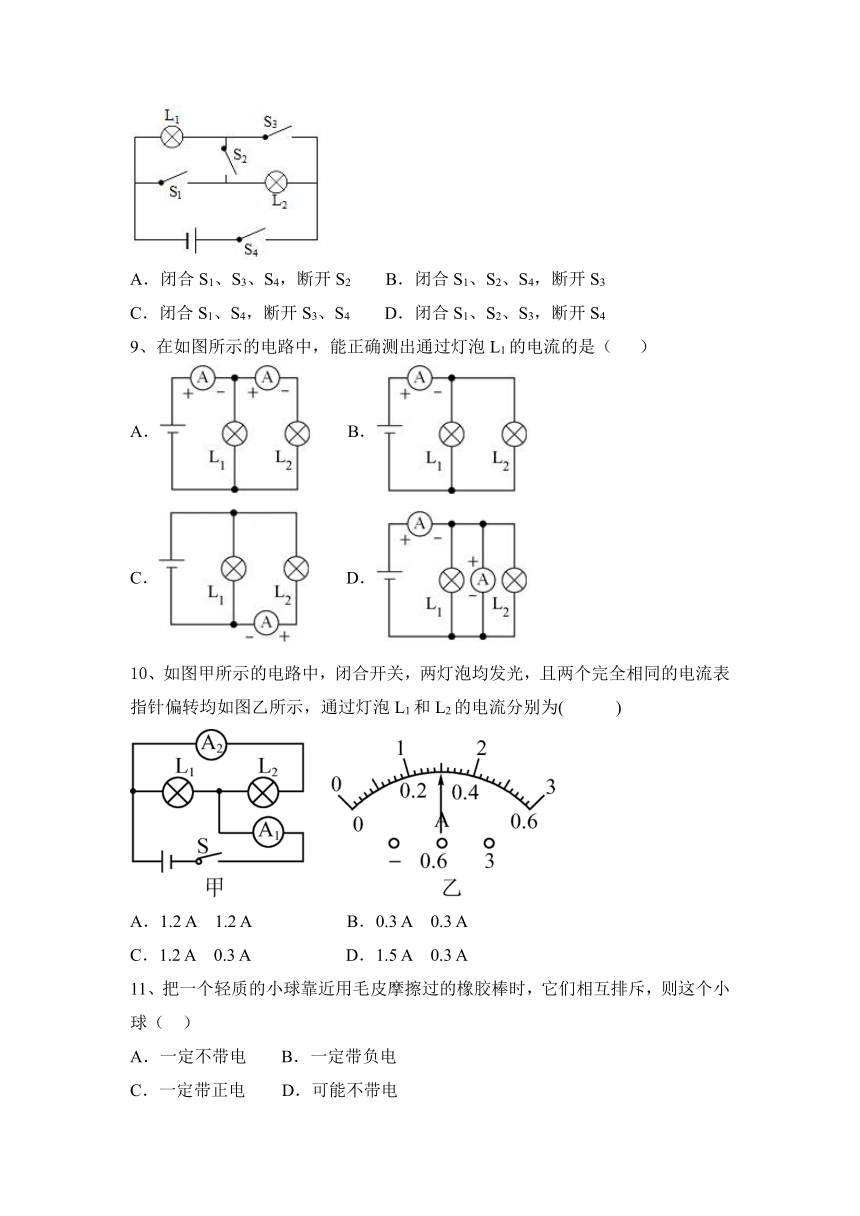

8、在如图所示的电路中，由于开关的闭合与断开，可造成电路结构的各种变化，若使L1、L2并联，应（　　）
A．闭合S1、S3、S4，断开S2 B．闭合S1、S2、S4，断开S3
C．闭合S1、S4，断开S3、S4 D．闭合S1、S2、S3，断开S4
9、在如图所示的电路中，能正确测出通过灯泡L1的电流的是（ ）
A． B．
C． D．
10、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为( )
A．1.2 A　1.2 A B．0.3 A　0.3 A
C．1.2 A　0.3 A D．1.5 A　0.3 A
11、把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球（ ）
A．一定不带电 B．一定带负电
C．一定带正电 D．可能不带电

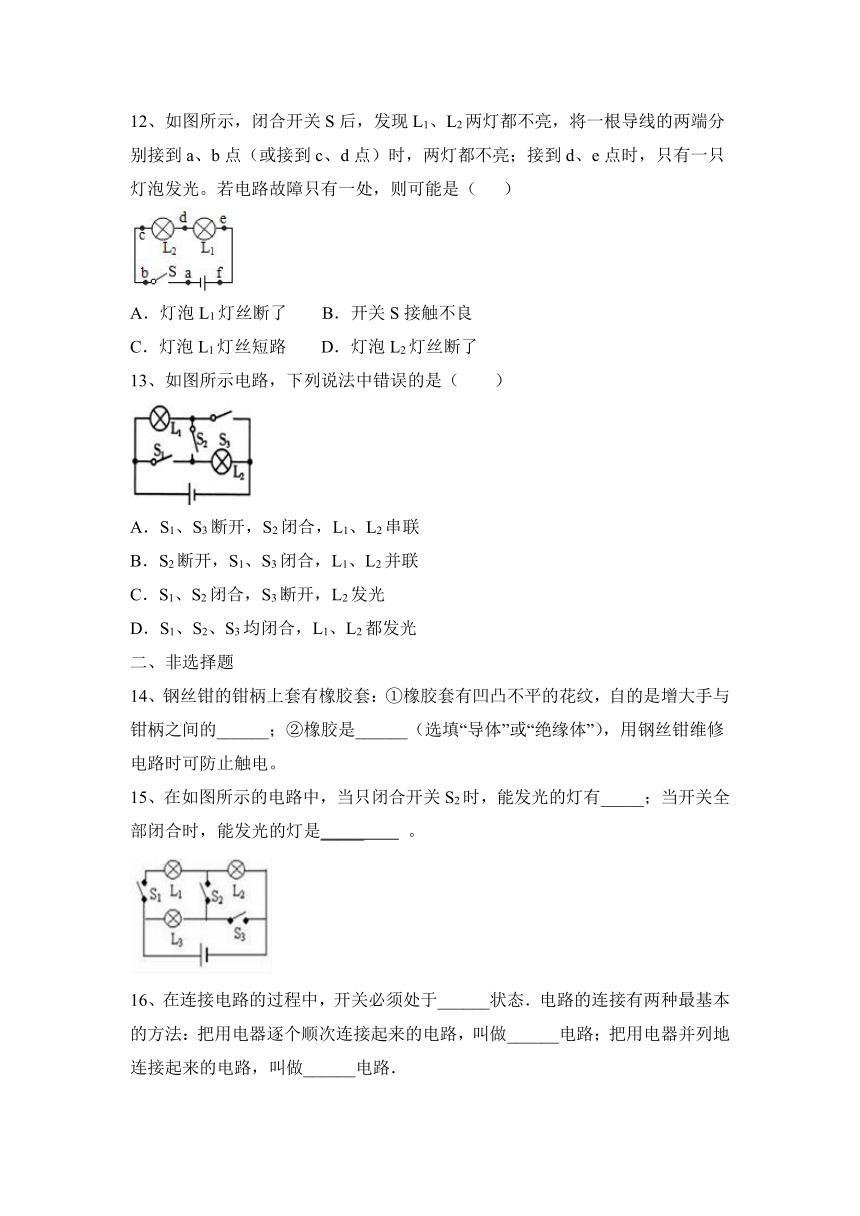

12、如图所示，闭合开关S后，发现L1、L2两灯都不亮，将一根导线的两端分别接到a、b点（或接到c、d点）时，两灯都不亮；接到d、e点时，只有一只灯泡发光。若电路故障只有一处，则可能是（ ）
A．灯泡L1灯丝断了 B．开关S接触不良
C．灯泡L1灯丝短路 D．灯泡L2灯丝断了
13、如图所示电路，下列说法中错误的是（　　）
A．S1、S3断开，S2闭合，L1、L2串联
B．S2断开，S1、S3闭合，L1、L2并联
C．S1、S2闭合，S3断开，L2发光
D．S1、S2、S3均闭合，L1、L2都发光
二、非选择题
14、钢丝钳的钳柄上套有橡胶套：①橡胶套有凹凸不平的花纹，自的是增大手与钳柄之间的______；②橡胶是______（选填“导体”或“绝缘体”），用钢丝钳维修电路时可防止触电。
15、在如图所示的电路中，当只闭合开关S2时，能发光的灯有_____；当开关全部闭合时，能发光的灯是_____ 。
16、在连接电路的过程中，开关必须处于______状态．电路的连接有两种最基本的方法：把用电器逐个顺次连接起来的电路，叫做______电路；把用电器并列地连接起来的电路，叫做______电路．

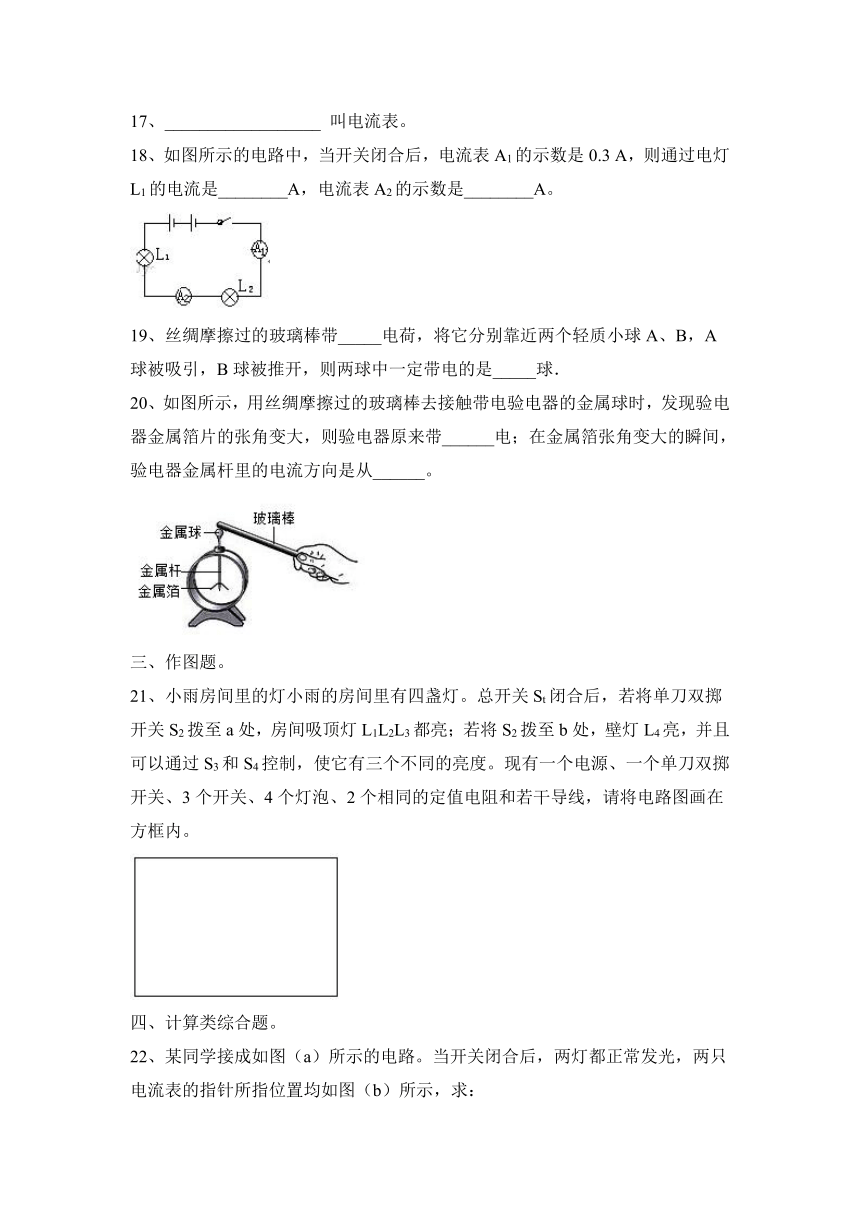

17、__________________ 叫电流表。
18、如图所示的电路中，当开关闭合后，电流表A1的示数是0.3 A，则通过电灯L1的电流是________A，电流表A2的示数是________A。
19、丝绸摩擦过的玻璃棒带_____电荷，将它分别靠近两个轻质小球A、B，A球被吸引，B球被推开，则两球中一定带电的是_____球．
20、如图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，发现验电器金属箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金属杆里的电流方向是从______。
三、作图题。
21、小雨房间里的灯小雨的房间里有四盏灯。总开关St闭合后，若将单刀双掷开关S2拨至a处，房间吸顶灯L1L2L3都亮；若将S2拨至b处，壁灯L4亮，并且可以通过S3和S4控制，使它有三个不同的亮度。现有一个电源、一个单刀双掷开关、3个开关、4个灯泡、2个相同的定值电阻和若干导线，请将电路图画在方框内。
四、计算类综合题。
22、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
2022秋人教物理九上第15章 电流和电路练习有答案
九年级全册第15章 电流和电路
一、选择题。
1、甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较强，将它们相互摩擦后分开．下列叙述正确的是（ ）
A．乙得到了电子带负电 B．甲失去了电子带正电
C．甲、乙靠近会相互吸 D．甲、乙靠近会相互排斥
【答案】C
2、在如图所示的甲、乙两个实物图中，闭合所有开关，各元件均能正常工作。现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中错误的是（ ）
A．在甲图中，如果断开S，并将导线接到开关的两端，则L1、L2发光
B．在乙图中，闭合S1，断开S2，并将导线接到灯泡两端，则电动机和灯泡都不工作，电路中无电流通过
C．在乙图中，闭合S1、S2，并将导线接到电动机两端，则电动机和灯泡都不工作
D．在甲图中，闭合S，并将导线接到L1两端，则L1不发光，L2发光
【答案】B
3、下列对如图所示电路的分析，错误的是（　　）
A．当断开S1、S2，闭合S3时，L1与L2串联
B．当断开S3，闭合S1、S2时，L1与L2并联
C．当断开S1，闭合S2、S3时，L1与L2串联
D．只要同时闭合S1、S3，就会出现短路现象
【答案】C
4、如图所示，在练习使用电流表的实验中，某同学发现电流表（0~3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（ ）
A．0.42 A B．0.44 A C．2.2 A D．2.4 A
【答案】C
5、如图所示电路中，闭合开关S，三个电流表?A1、A2和A3的示数分别为I1、I2和I3，则它们之间的大小关系应该是( )
A．I1＝I2＝I3 B．I1＜I2＜I3
C．I1＞I2＞I3 D．I1＝I2＋I3
【答案】C
6、小东在安装如图所示的电路装置时，发现导线不够长。他用下列哪个物体将A、B两点连接后，按下开关，灯泡却始终无法发亮（ ）
A、塑料直尺 B．石墨圆棒
C．钢制刀叉 D．银制筷子
【答案】A
7、如图所示的电路图中，作图规范且连接正确的是（ ）
【答案】C
8、在如图所示的电路中，由于开关的闭合与断开，可造成电路结构的各种变化，若使L1、L2并联，应（　　）
A．闭合S1、S3、S4，断开S2 B．闭合S1、S2、S4，断开S3
C．闭合S1、S4，断开S3、S4 D．闭合S1、S2、S3，断开S4
【答案】A
9、在如图所示的电路中，能正确测出通过灯泡L1的电流的是（ ）
A． B．
C． D．
【答案】A
10、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为( )
A．1.2 A　1.2 A B．0.3 A　0.3 A
C．1.2 A　0.3 A D．1.5 A　0.3 A
【答案】C
11、把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球（ ）
A．一定不带电 B．一定带负电
C．一定带正电 D．可能不带电
【答案】B
12、如图所示，闭合开关S后，发现L1、L2两灯都不亮，将一根导线的两端分别接到a、b点（或接到c、d点）时，两灯都不亮；接到d、e点时，只有一只灯泡发光。若电路故障只有一处，则可能是（ ）
A．灯泡L1灯丝断了 B．开关S接触不良
C．灯泡L1灯丝短路 D．灯泡L2灯丝断了
【答案】A
13、如图所示电路，下列说法中错误的是（　　）
A．S1、S3断开，S2闭合，L1、L2串联
B．S2断开，S1、S3闭合，L1、L2并联
C．S1、S2闭合，S3断开，L2发光
D．S1、S2、S3均闭合，L1、L2都发光
【答案】D
二、非选择题
14、钢丝钳的钳柄上套有橡胶套：①橡胶套有凹凸不平的花纹，自的是增大手与钳柄之间的______；②橡胶是______（选填“导体”或“绝缘体”），用钢丝钳维修电路时可防止触电。
【答案】摩擦 绝缘体
15、在如图所示的电路中，当只闭合开关S2时，能发光的灯有_____；当开关全部闭合时，能发光的灯是_____ 。
【答案】L2和L3 L1和L3
16、在连接电路的过程中，开关必须处于______状态．电路的连接有两种最基本的方法：把用电器逐个顺次连接起来的电路，叫做______电路；把用电器并列地连接起来的电路，叫做______电路．
【答案】断开 串联 并联
17、__________________ 叫电流表。
【答案】测量电流大小的仪器
18、如图所示的电路中，当开关闭合后，电流表A1的示数是0.3 A，则通过电灯L1的电流是________A，电流表A2的示数是________A。
【答案】0.3 0.3
19、丝绸摩擦过的玻璃棒带_____电荷，将它分别靠近两个轻质小球A、B，A球被吸引，B球被推开，则两球中一定带电的是_____球．
【答案】正 B
20、如图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，发现验电器金属箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金属杆里的电流方向是从______。
【答案】正 金属球到金属箔片
三、作图题。
21、小雨房间里的灯小雨的房间里有四盏灯。总开关St闭合后，若将单刀双掷开关S2拨至a处，房间吸顶灯L1L2L3都亮；若将S2拨至b处，壁灯L4亮，并且可以通过S3和S4控制，使它有三个不同的亮度。现有一个电源、一个单刀双掷开关、3个开关、4个灯泡、2个相同的定值电阻和若干导线，请将电路图画在方框内。
【答案及解析】由题意知，S1为总开关，将单刀双掷开关S2拨至a处，房间吸顶灯L1L2L3都亮，说明S2a控制三个房间并联的吸顶灯L1L2L3；
若将S2拨至b处，壁灯L4亮，并且可以通过S3和S4控制，使它有三个不同的亮度。根据P＝，改变壁灯L4的电压可改变其亮度，由串联分压的知识，两个定值电阻串联后与灯L4串联后，与电源连通，S3和S4分别与两个定值电阻并联，通过定值电阻的短路来改变这个支路的电压，如下图所示：
通过断开、闭合开关可改变灯L4的电压，从而改变其亮度：
将S2拨至b处，S3和S4控都闭合时，两定值电阻短路，在这个支路中，只有灯壁灯L4，壁灯L4电压为220V，电压最大，壁灯最亮；
S3和S4都断开时，两定值电阻与灯L4串联，灯分得的电压最小，壁灯最暗；
只闭合其中一个开关时，壁灯与一个定值串联，灯的电压较小，壁灯较暗。
四、计算类综合题。
22、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
【答案】（1）通过灯L1的电流为1.2 A （2）通过L2的电流为0.3 A
（3）电流表A1的示数将变小
