2022秋人教物理九（上）第15章 电流和电路练习含答案

2022秋人教物理九（上）第15章 电流和电路练习含答案

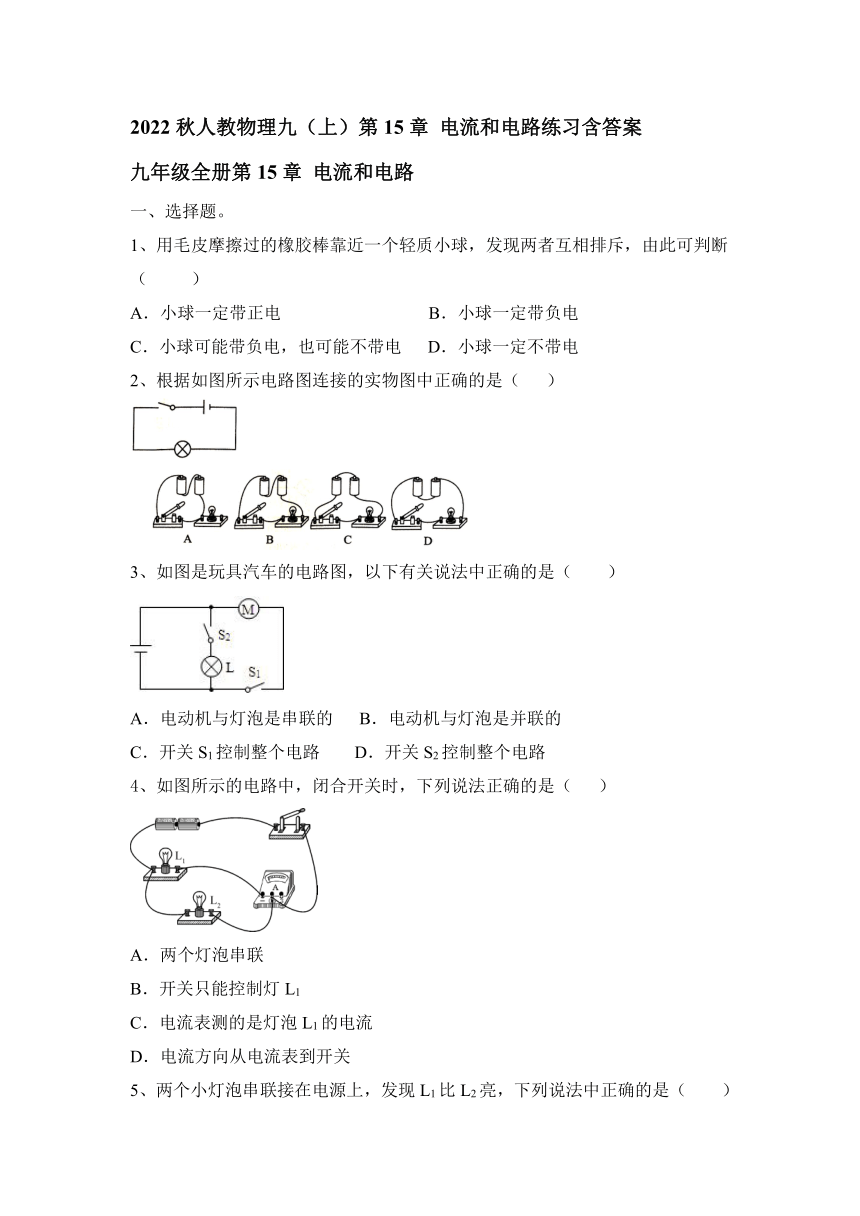

九年级全册第15章 电流和电路
一、选择题。
1、用毛皮摩擦过的橡胶棒靠近一个轻质小球，发现两者互相排斥，由此可判断（ ）
A．小球一定带正电 B．小球一定带负电
C．小球可能带负电，也可能不带电 D．小球一定不带电
2、根据如图所示电路图连接的实物图中正确的是（ ）
3、如图是玩具汽车的电路图，以下有关说法中正确的是（　　）
A．电动机与灯泡是串联的 B．电动机与灯泡是并联的
C．开关S1控制整个电路 D．开关S2控制整个电路
4、如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．两个灯泡串联
B．开关只能控制灯L1
C．电流表测的是灯泡L1的电流
D．电流方向从电流表到开关
5、两个小灯泡串联接在电源上，发现L1比L2亮，下列说法中正确的是（　　）

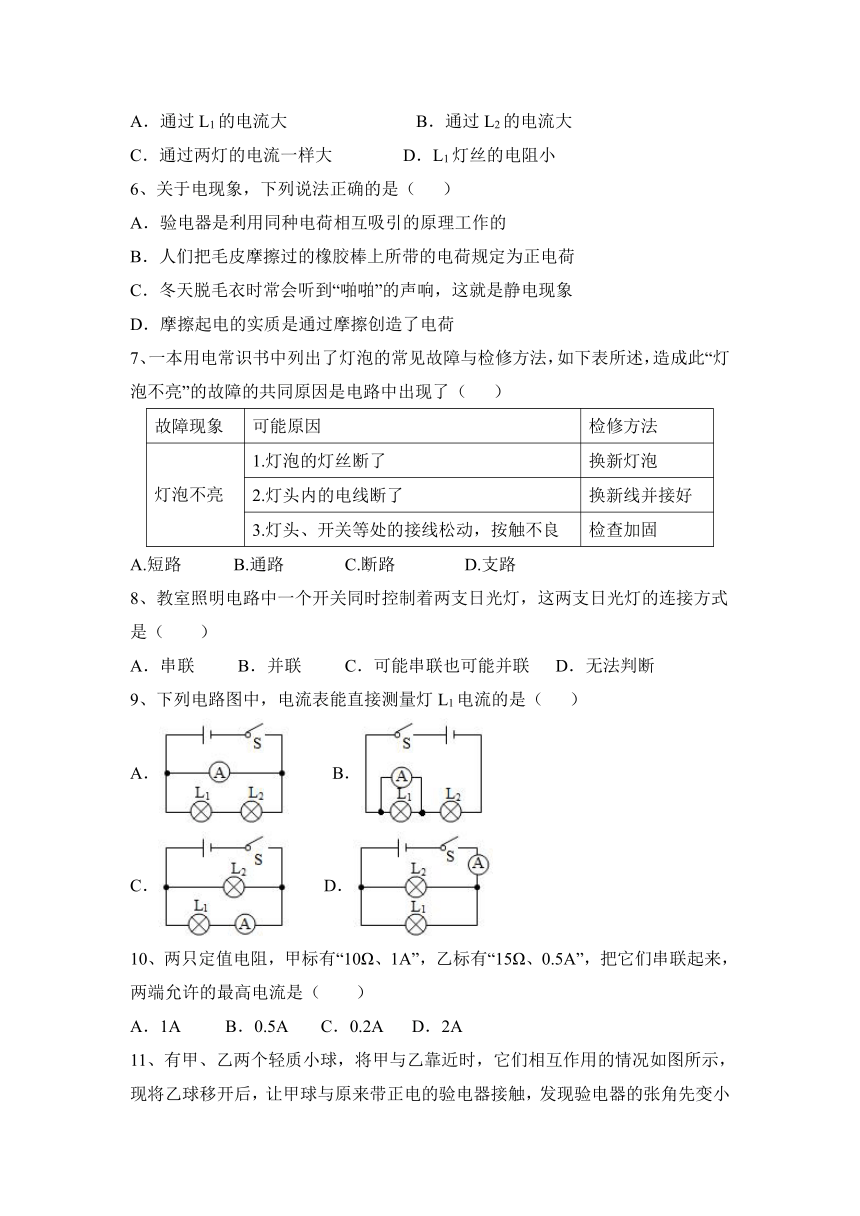

A．通过L1的电流大 B．通过L2的电流大
C．通过两灯的电流一样大 D．L1灯丝的电阻小
6、关于电现象，下列说法正确的是（ ）
A．验电器是利用同种电荷相互吸引的原理工作的
B．人们把毛皮摩擦过的橡胶棒上所带的电荷规定为正电荷
C．冬天脱毛衣时常会听到“啪啪”的声响，这就是静电现象
D．摩擦起电的实质是通过摩擦创造了电荷
7、一本用电常识书中列出了灯泡的常见故障与检修方法，如下表所述，造成此“灯泡不亮”的故障的共同原因是电路中出现了（ ）
故障现象 可能原因 检修方法
灯泡不亮 1.灯泡的灯丝断了 换新灯泡
2.灯头内的电线断了 换新线并接好
3.灯头、开关等处的接线松动，按触不良 检查加固
A.短路 B.通路 C.断路 D.支路
8、教室照明电路中一个开关同时控制着两支日光灯，这两支日光灯的连接方式是（　　）
A．串联 B．并联 C．可能串联也可能并联 D．无法判断
9、下列电路图中，电流表能直接测量灯L1电流的是（ ）
A． B．
C． D．
10、两只定值电阻，甲标有“10Ω、1A”，乙标有“15Ω、0.5A”，把它们串联起来，两端允许的最高电流是（　　）
A．1A B．0.5A C．0.2A D．2A

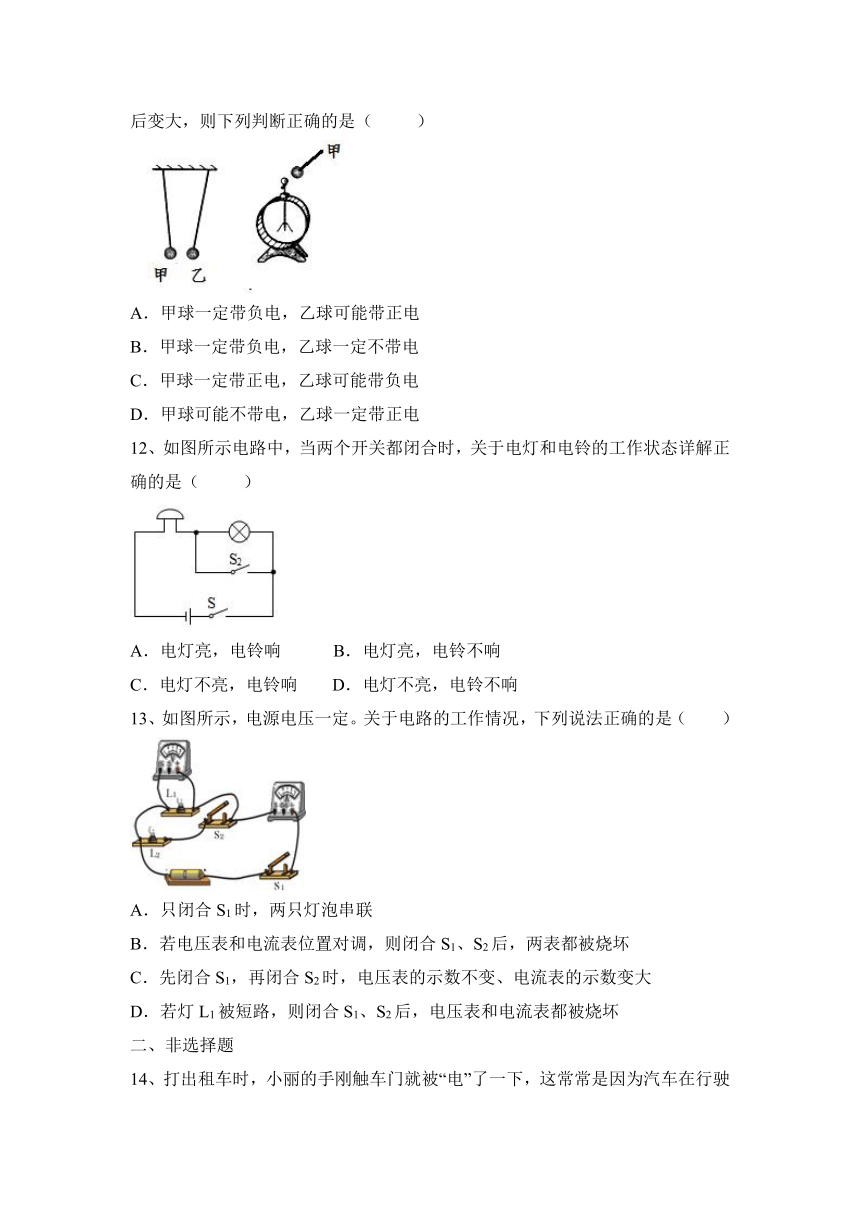

11、有甲、乙两个轻质小球，将甲与乙靠近时，它们相互作用的情况如图所示，现将乙球移开后，让甲球与原来带正电的验电器接触，发现验电器的张角先变小后变大，则下列判断正确的是（ ）
A．甲球一定带负电，乙球可能带正电
B．甲球一定带负电，乙球一定不带电
C．甲球一定带正电，乙球可能带负电
D．甲球可能不带电，乙球一定带正电
12、如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态详解正确的是（ ）
A．电灯亮，电铃响 B．电灯亮，电铃不响
C．电灯不亮，电铃响 D．电灯不亮，电铃不响
13、如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是（　　）
A．只闭合S1时，两只灯泡串联
B．若电压表和电流表位置对调，则闭合S1、S2后，两表都被烧坏
C．先闭合S1，再闭合S2时，电压表的示数不变、电流表的示数变大
D．若灯L1被短路，则闭合S1、S2后，电压表和电流表都被烧坏
二、非选择题

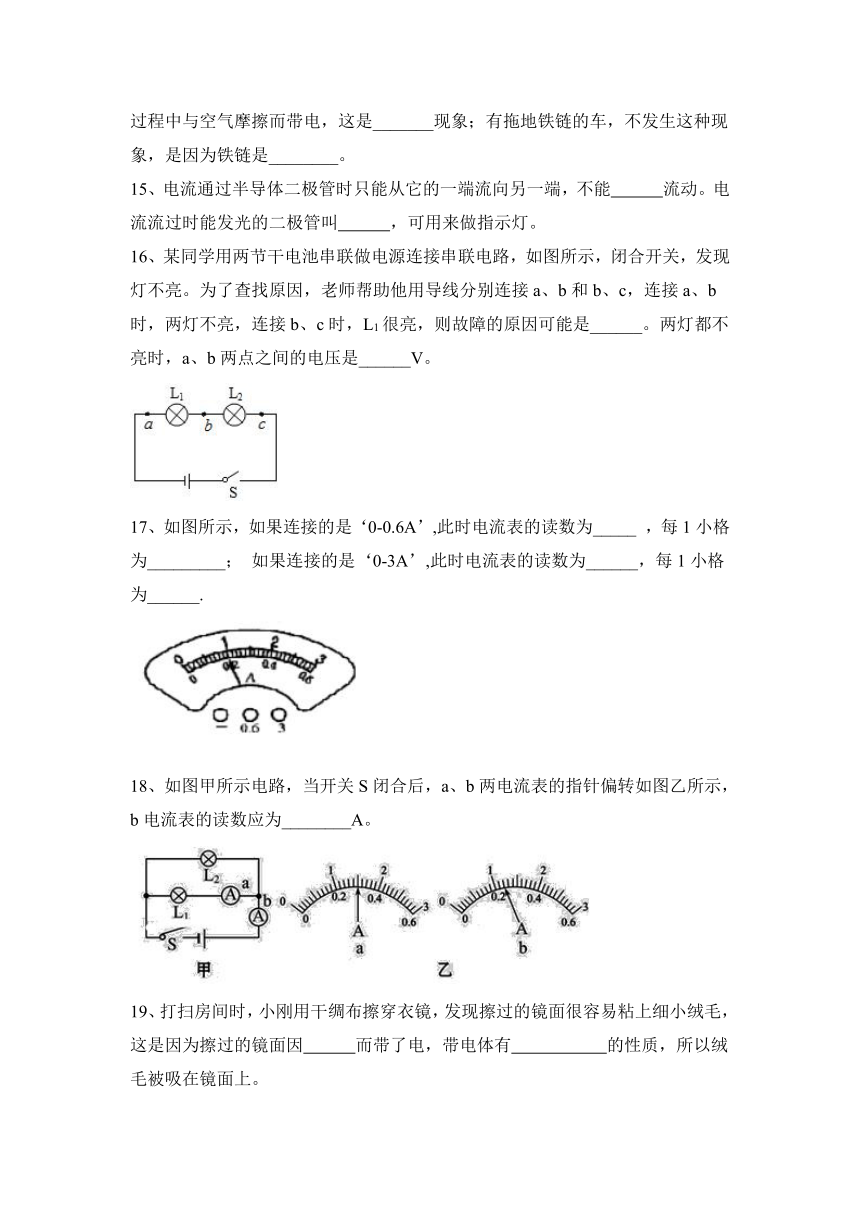

14、打出租车时，小丽的手刚触车门就被“电”了一下，这常常是因为汽车在行驶过程中与空气摩擦而带电，这是_______现象；有拖地铁链的车，不发生这种现象，是因为铁链是________。
15、电流通过半导体二极管时只能从它的一端流向另一端，不能 流动。电流流过时能发光的二极管叫 ，可用来做指示灯。
16、某同学用两节干电池串联做电源连接串联电路，如图所示，闭合开关，发现灯不亮。为了查找原因，老师帮助他用导线分别连接a、b和b、c，连接a、b时，两灯不亮，连接b、c时，L1很亮，则故障的原因可能是______。两灯都不亮时，a、b两点之间的电压是______V。
17、如图所示，如果连接的是‘0-0.6A’,此时电流表的读数为_____ ，每1小格为_________； 如果连接的是‘0-3A’,此时电流表的读数为______，每1小格为______.
18、如图甲所示电路，当开关S闭合后，a、b两电流表的指针偏转如图乙所示，b电流表的读数应为________A。
19、打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是因为擦过的镜面因 而带了电，带电体有 的性质，所以绒毛被吸在镜面上。

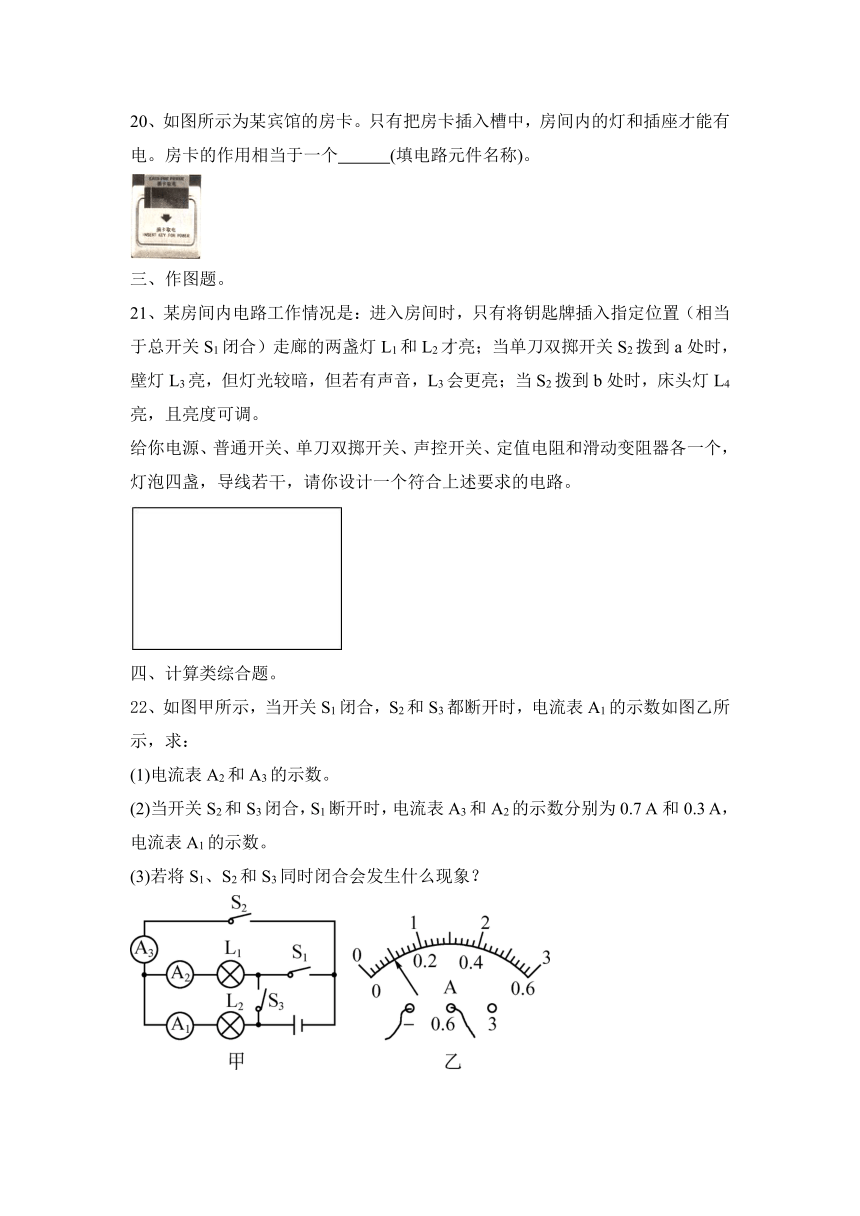

20、如图所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个 (填电路元件名称)。
三、作图题。
21、某房间内电路工作情况是：进入房间时，只有将钥匙牌插入指定位置（相当于总开关S1闭合）走廊的两盏灯L1和L2才亮；当单刀双掷开关S2拨到a处时，壁灯L3亮，但灯光较暗，但若有声音，L3会更亮；当S2拨到b处时，床头灯L4亮，且亮度可调。
给你电源、普通开关、单刀双掷开关、声控开关、定值电阻和滑动变阻器各一个，灯泡四盏，导线若干，请你设计一个符合上述要求的电路。
四、计算类综合题。
22、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
2022秋人教物理九（上）第15章 电流和电路练习含答案
九年级全册第15章 电流和电路
一、选择题。
1、用毛皮摩擦过的橡胶棒靠近一个轻质小球，发现两者互相排斥，由此可判断（ ）
A．小球一定带正电 B．小球一定带负电
C．小球可能带负电，也可能不带电 D．小球一定不带电
【答案】B
2、根据如图所示电路图连接的实物图中正确的是（ ）
【答案】B
3、如图是玩具汽车的电路图，以下有关说法中正确的是（　　）
A．电动机与灯泡是串联的 B．电动机与灯泡是并联的
C．开关S1控制整个电路 D．开关S2控制整个电路
【答案】B
4、如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．两个灯泡串联
B．开关只能控制灯L1
C．电流表测的是灯泡L1的电流
D．电流方向从电流表到开关
【答案】C
5、两个小灯泡串联接在电源上，发现L1比L2亮，下列说法中正确的是（　　）
A．通过L1的电流大 B．通过L2的电流大
C．通过两灯的电流一样大 D．L1灯丝的电阻小
【答案】C。
6、关于电现象，下列说法正确的是（ ）
A．验电器是利用同种电荷相互吸引的原理工作的
B．人们把毛皮摩擦过的橡胶棒上所带的电荷规定为正电荷
C．冬天脱毛衣时常会听到“啪啪”的声响，这就是静电现象
D．摩擦起电的实质是通过摩擦创造了电荷
【答案】C
7、一本用电常识书中列出了灯泡的常见故障与检修方法，如下表所述，造成此“灯泡不亮”的故障的共同原因是电路中出现了（ ）
故障现象 可能原因 检修方法
灯泡不亮 1.灯泡的灯丝断了 换新灯泡
2.灯头内的电线断了 换新线并接好
3.灯头、开关等处的接线松动，按触不良 检查加固
A.短路 B.通路 C.断路 D.支路
【答案】C
8、教室照明电路中一个开关同时控制着两支日光灯，这两支日光灯的连接方式是（　　）
A．串联 B．并联 C．可能串联也可能并联 D．无法判断
【答案】B
9、下列电路图中，电流表能直接测量灯L1电流的是（ ）
A． B．
C． D．
【答案】C
10、两只定值电阻，甲标有“10Ω、1A”，乙标有“15Ω、0.5A”，把它们串联起来，两端允许的最高电流是（　　）
A．1A B．0.5A C．0.2A D．2A
【答案】B。
11、有甲、乙两个轻质小球，将甲与乙靠近时，它们相互作用的情况如图所示，现将乙球移开后，让甲球与原来带正电的验电器接触，发现验电器的张角先变小后变大，则下列判断正确的是（ ）
A．甲球一定带负电，乙球可能带正电
B．甲球一定带负电，乙球一定不带电
C．甲球一定带正电，乙球可能带负电
D．甲球可能不带电，乙球一定带正电
【答案】A
12、如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态详解正确的是（ ）
A．电灯亮，电铃响 B．电灯亮，电铃不响
C．电灯不亮，电铃响 D．电灯不亮，电铃不响
【答案】C
13、如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是（　　）
A．只闭合S1时，两只灯泡串联
B．若电压表和电流表位置对调，则闭合S1、S2后，两表都被烧坏
C．先闭合S1，再闭合S2时，电压表的示数不变、电流表的示数变大
D．若灯L1被短路，则闭合S1、S2后，电压表和电流表都被烧坏
【答案】C
二、非选择题
14、打出租车时，小丽的手刚触车门就被“电”了一下，这常常是因为汽车在行驶过程中与空气摩擦而带电，这是_______现象；有拖地铁链的车，不发生这种现象，是因为铁链是________。
【答案】摩擦起电 导体
15、电流通过半导体二极管时只能从它的一端流向另一端，不能 流动。电流流过时能发光的二极管叫 ，可用来做指示灯。
【答案】反向 发光二极管
16、某同学用两节干电池串联做电源连接串联电路，如图所示，闭合开关，发现灯不亮。为了查找原因，老师帮助他用导线分别连接a、b和b、c，连接a、b时，两灯不亮，连接b、c时，L1很亮，则故障的原因可能是______。两灯都不亮时，a、b两点之间的电压是______V。
【答案】L2断路 0
17、如图所示，如果连接的是‘0-0.6A’,此时电流表的读数为_____ ，每1小格为_________； 如果连接的是‘0-3A’,此时电流表的读数为______，每1小格为______.
【答案】0.2A；0.02A；1.0A；0.1A
18、如图甲所示电路，当开关S闭合后，a、b两电流表的指针偏转如图乙所示，b电流表的读数应为________A。
【答案】1.2
19、打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是因为擦过的镜面因 而带了电，带电体有 的性质，所以绒毛被吸在镜面上。
【答案】摩擦 吸引轻小物体
20、如图所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个 (填电路元件名称)。
【答案】开关
三、作图题。
21、某房间内电路工作情况是：进入房间时，只有将钥匙牌插入指定位置（相当于总开关S1闭合）走廊的两盏灯L1和L2才亮；当单刀双掷开关S2拨到a处时，壁灯L3亮，但灯光较暗，但若有声音，L3会更亮；当S2拨到b处时，床头灯L4亮，且亮度可调。
给你电源、普通开关、单刀双掷开关、声控开关、定值电阻和滑动变阻器各一个，灯泡四盏，导线若干，请你设计一个符合上述要求的电路。
【答案及解析】由题意可知，开关S1位于干路，灯泡L3、定值电阻与a触点相连且声控开关与定值电阻并联，灯泡L4与滑动变阻器串联后再与触点b相连，然后与L1、L2并联，如下图所示：
四、计算类综合题。
22、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
【答案】解：(1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联，电流表A1和A2都测量电路中的电流，电流表A1的示数如图乙所示，该电流表选用小量程，分度值为0.02 A，则A1的示数为0.1 A，因串联电路中电流处处相等，故电流表A1和A2的示数相等，都等于0.1 A；电流表A3处于断路状态，因此其示数为0 A；
(2)当S2和S3闭合、S1断开时，两灯并联，电流表A3测干路电流，A1、A2分别测L2和L1支路的电流，
因并联电路中干路电流等于各支路电流之和，
所以当S2和S3闭合、S1断开时，电流表A1的示数：IA1＝IA3－IA2＝0.7 A－0.3 A＝0.4 A；
(3)当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S3、S1回到电源负极，故发生电源短路，电源将被烧坏。
