2015-2022年全国各地高考物理真题汇编：静电场
一、单选题（本大题共9题）

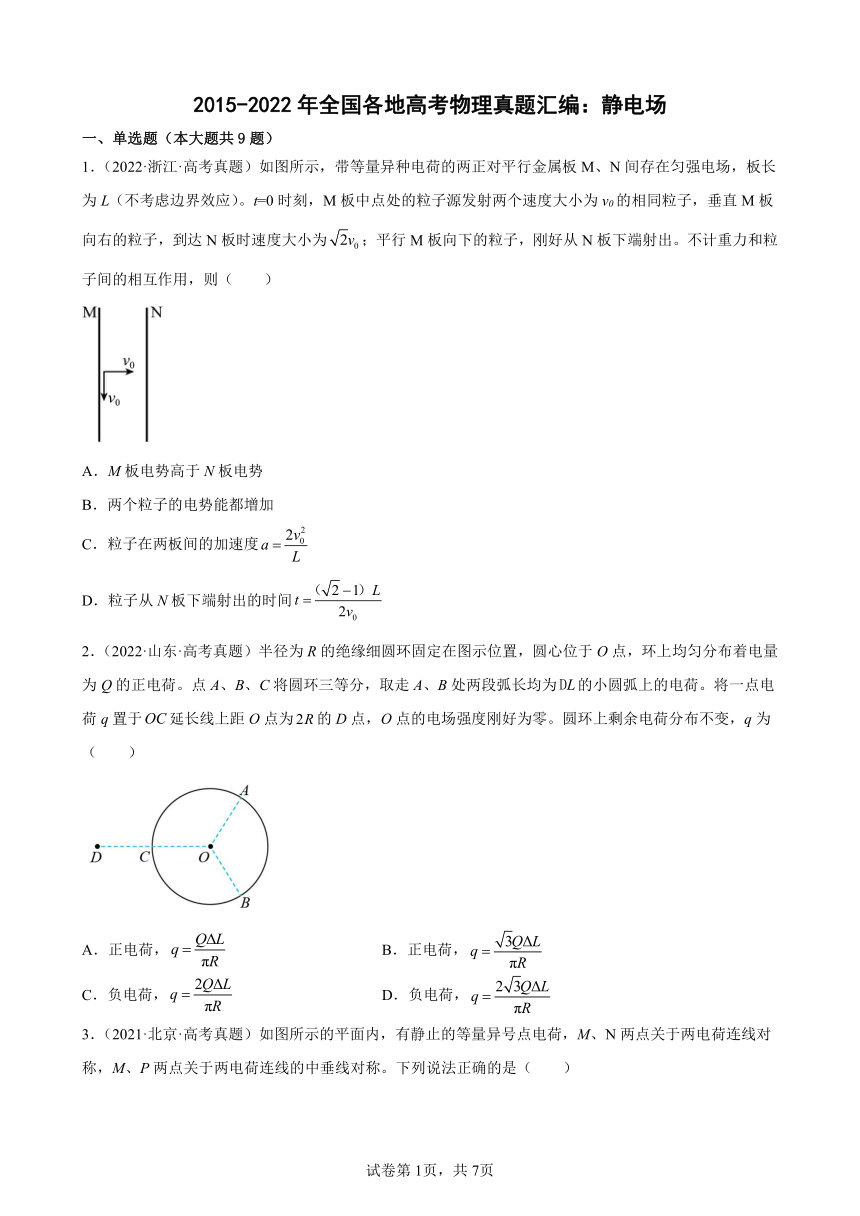

1．（2022·浙江·高考真题）如图所示，带等量异种电荷的两正对平行金属板M、N间存在匀强电场，板长为L（不考虑边界效应）。t=0时刻，M板中点处的粒子源发射两个速度大小为v0的相同粒子，垂直M板向右的粒子，到达N板时速度大小为；平行M板向下的粒子，刚好从N板下端射出。不计重力和粒子间的相互作用，则（ ）
A．M板电势高于N板电势
B．两个粒子的电势能都增加
C．粒子在两板间的加速度
D．粒子从N板下端射出的时间
2．（2022·山东·高考真题）半径为R的绝缘细圆环固定在图示位置，圆心位于O点，环上均匀分布着电量为Q的正电荷。点A、B、C将圆环三等分，取走A、B处两段弧长均为的小圆弧上的电荷。将一点电荷q置于延长线上距O点为的D点，O点的电场强度刚好为零。圆环上剩余电荷分布不变，q为（ ）
A．正电荷， B．正电荷，
C．负电荷， D．负电荷，

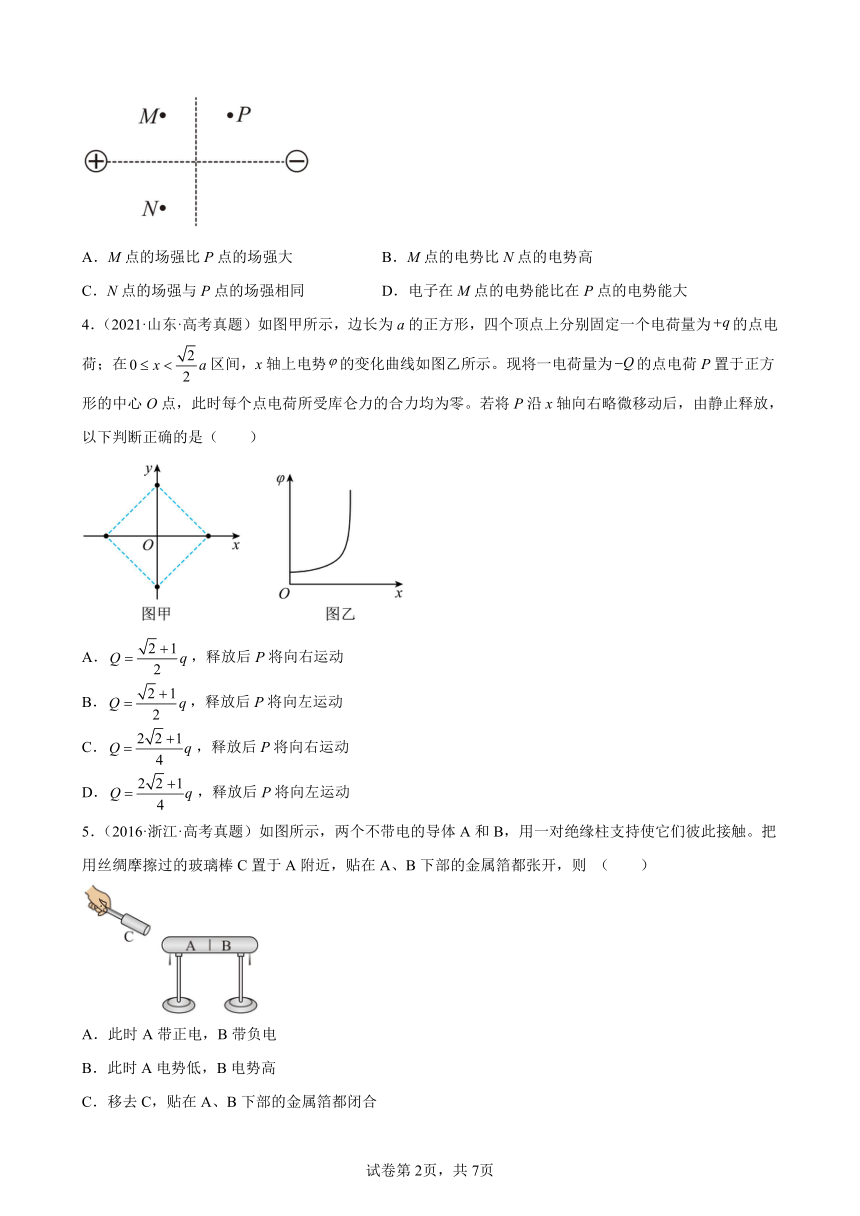

3．（2021·北京·高考真题）如图所示的平面内，有静止的等量异号点电荷，M、N两点关于两电荷连线对称，M、P两点关于两电荷连线的中垂线对称。下列说法正确的是（ ）
A．M点的场强比P点的场强大 B．M点的电势比N点的电势高
C．N点的场强与P点的场强相同 D．电子在M点的电势能比在P点的电势能大
4．（2021·山东·高考真题）如图甲所示，边长为a的正方形，四个顶点上分别固定一个电荷量为的点电荷；在区间，x轴上电势的变化曲线如图乙所示。现将一电荷量为的点电荷P置于正方形的中心O点，此时每个点电荷所受库仑力的合力均为零。若将P沿x轴向右略微移动后，由静止释放，以下判断正确的是（ ）
A．，释放后P将向右运动
B．，释放后P将向左运动
C．，释放后P将向右运动
D．，释放后P将向左运动
5．（2016·浙江·高考真题）如图所示，两个不带电的导体A和B，用一对绝缘柱支持使它们彼此接触。把用丝绸摩擦过的玻璃棒C置于A附近，贴在A、B下部的金属箔都张开，则 （ ）
A．此时A带正电，B带负电
B．此时A电势低，B电势高
C．移去C，贴在A、B下部的金属箔都闭合
D．先把A和B分开，然后移去C，贴在A、B下部的金属箔都闭合

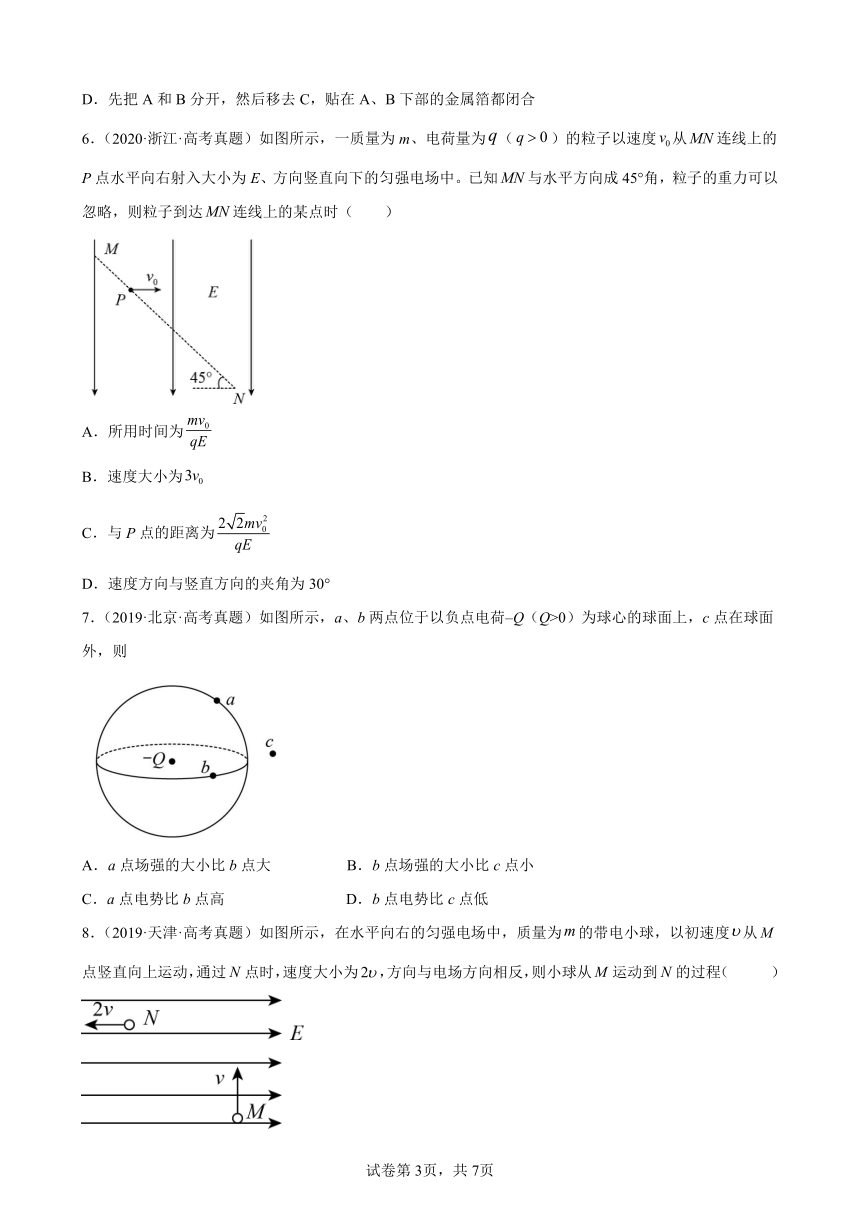

6．（2020·浙江·高考真题）如图所示，一质量为m、电荷量为（）的粒子以速度从连线上的P点水平向右射入大小为E、方向竖直向下的匀强电场中。已知与水平方向成45°角，粒子的重力可以忽略，则粒子到达连线上的某点时（ ）
A．所用时间为
B．速度大小为
C．与P点的距离为
D．速度方向与竖直方向的夹角为30°
7．（2019·北京·高考真题）如图所示，a、b两点位于以负点电荷–Q（Q>0）为球心的球面上，c点在球面外，则
A．a点场强的大小比b点大 B．b点场强的大小比c点小
C．a点电势比b点高 D．b点电势比c点低
8．（2019·天津·高考真题）如图所示，在水平向右的匀强电场中，质量为的带电小球，以初速度从点竖直向上运动，通过点时，速度大小为，方向与电场方向相反，则小球从运动到的过程（ ）
A．动能增加 B．机械能增加
C．重力势能增加 D．电势能增加

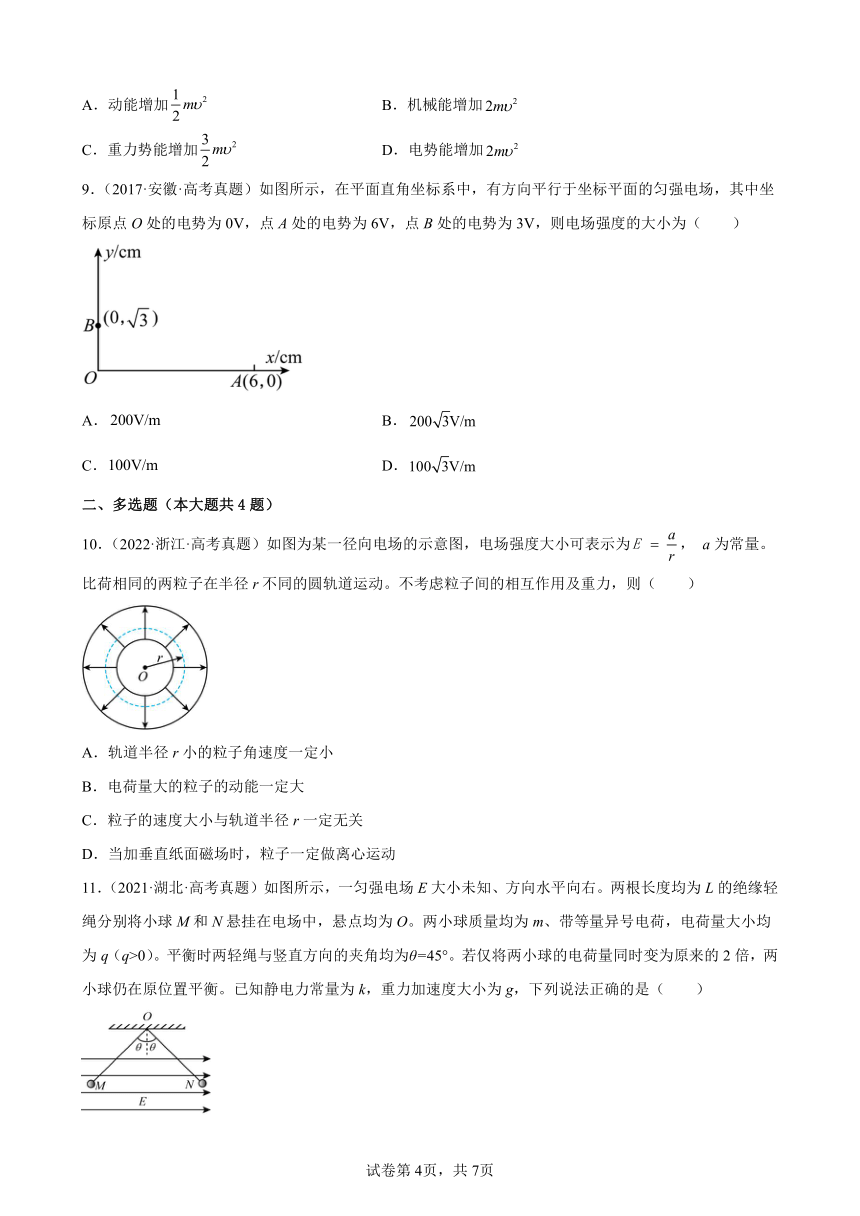

9．（2017·安徽·高考真题）如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O处的电势为0V，点A处的电势为6V，点B处的电势为3V，则电场强度的大小为（ ）
A． B．
C． D．
二、多选题（本大题共4题）
10．（2022·浙江·高考真题）如图为某一径向电场的示意图，电场强度大小可表示为， a为常量。比荷相同的两粒子在半径r不同的圆轨道运动。不考虑粒子间的相互作用及重力，则（ ）
A．轨道半径r小的粒子角速度一定小
B．电荷量大的粒子的动能一定大
C．粒子的速度大小与轨道半径r一定无关
D．当加垂直纸面磁场时，粒子一定做离心运动
11．（2021·湖北·高考真题）如图所示，一匀强电场E大小未知、方向水平向右。两根长度均为L的绝缘轻绳分别将小球M和N悬挂在电场中，悬点均为O。两小球质量均为m、带等量异号电荷，电荷量大小均为q（q>0）。平衡时两轻绳与竖直方向的夹角均为θ=45°。若仅将两小球的电荷量同时变为原来的2倍，两小球仍在原位置平衡。已知静电力常量为k，重力加速度大小为g，下列说法正确的是（ ）
A．M带正电荷 B．N带正电荷
C． D．
12．（2021·天津·高考真题）两个位于纸面内的点电荷产生电场的等势面如图中实线所示，相邻等势面间的电势差相等。虚线是一个电子在该电场中的运动轨迹，轨迹与某等势面相切于P点。下列说法正确的是（ ）
A．两点电荷可能是异种点电荷 B．A点的电场强度比B点的大
C．A点的电势高于B点的电势 D．电子运动到P点时动能最小
13．（2020·全国·高考真题）如图，∠M是锐角三角形PMN最大的内角，电荷量为q（q>0）的点电荷固定在P点。下列说法正确的是（ ）
A．沿MN边，从M点到N点，电场强度的大小逐渐增大
B．沿MN边，从M点到N点，电势先增大后减小
C．正电荷在M点的电势能比其在N点的电势能大
D．将正电荷从M点移动到N点，电场力所做的总功为负
三、解答题（本大题共5题）
14．（2020·天津·高考真题）多反射飞行时间质谱仪是一种测量离子质量的新型实验仪器，其基本原理如图所示，从离子源A处飘出的离子初速度不计，经电压为U的匀强电场加速后射入质量分析器。质量分析器由两个反射区和长为l的漂移管（无场区域）构成，开始时反射区1、2均未加电场，当离子第一次进入漂移管时，两反射区开始加上电场强度大小相等、方向相反的匀强电场，其电场强度足够大，使得进入反射区的离子能够反射回漂移管。离子在质量分析器中经多次往复即将进入反射区2时，撤去反射区的电场，离子打在荧光屏B上被探测到，可测得离子从A到B的总飞行时间。设实验所用离子的电荷量均为q，不计离子重力。
（1）求质量为m的离子第一次通过漂移管所用的时间；
（2）反射区加上电场，电场强度大小为E，求离子能进入反射区的最大距离x；
（3）已知质量为的离子总飞行时间为，待测离子的总飞行时间为，两种离子在质量分析器中反射相同次数，求待测离子质量。
15．（2016·北京·高考真题）静电场方向平行于x轴，其电势随x的分布可简化为如图所示的折线，图中和d为已知量．一个带负电的粒子在电场中以x=0为中心，沿x轴方向做周期性运动．已知该粒子质量为m、电量为-q，其动能与电势能之和为-A（0（1）粒子所受电场力的大小；
（2）粒子的运动区间；
（3）粒子的运动周期．
16．（2016·四川·高考真题）中国科学家2015年10月宣布中国将在2020年开始建造世界上最大的粒子加速器．加速器是人类揭示物质本源的关键设备，在放射治疗、食品安全、材料科学等方面有广泛应用．如图所示，某直线加速器由沿轴线分布的一系列金属圆管（漂移管）组成，相邻漂移管分别接在高频脉冲电源的两极．质子从K点沿轴线进入加速器并依此向右穿过各漂移管，在漂移管内做匀速直线运动，在漂移管间被电场加速，加速电压视为不变．设质子进入漂移管B时速度为8×106m/s，进入漂移管E时速度为1×107m/s，电源频率为1×107Hz，漂移管间缝隙很小，质子在每个管内运动时间视为电源周期的．质子的荷质比取1×108C/kg．求：
（1）漂移管B的长度；
（2）相邻漂移管间的加速电压．
17．（2015·四川·高考真题）如图所示，粗糙、绝缘的直轨道OB固定在水平桌面上，B端与桌面边缘对齐，A是轨道上一点，过A点并垂直于轨道的竖直面右侧有大小E＝1.5×106N/C，方向水平向右的匀强电场．带负电的小物体P电荷量是2.0×10－6C，质量m＝0.25kg，与轨道间动摩擦因数μ＝0.4，P从O点由静止开始向右运动，经过0.55s到达A点，到达B点时速度是5m/s，到达空间D点时速度与竖直方向的夹角为α，且tanα＝1.2。P在整个运动过程中始终受到水平向右的某外力F作用，F大小与P的速率v的关系如表所示．P视为质点，电荷量保持不变，忽略空气阻力，取g＝10 m/s2，求：
（1）小物体P从开始运动至速率为2m/s所用的时间；
（2）小物体P从A运动至D的过程，电场力做的功。
18．（2018·北京·高考真题）匀强电场的方向沿x轴正向，电场强度E随x的分布如图所示，图中E0和d均为已知量。将带正电的质点A在O点由静止释放。A离开电场足够远后，再将另一带正电的质点B放在O点也由静止释放，当B在电场中运动时，A、B间的相互作用力及相互作用能均为零；B离开电场后，A、B间的相作用视为静电作用。已知A的电荷量为Q，A和B的质量分别为m和。不计重力。
（1）求A在电场中的运动时间t；
（2）若B的电荷量，求两质点相互作用能的最大值Epm；
（3）为使B离开电场后不改变运动方向，求B所带电荷量的最大值qm。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
2．C
3．C
4．C
5．C
6．C
7．D
8．B
9．A
10．BC
11．BC
12．CD
13．BC
14．（1）；（2）；（3）
15．（1）； （2） ；（3）
16．（1）0．4m（2）
17．（1）小物体P从开始运动至速率为2m/s所用的时间为0.5s；（2）小物体P从A运动至D的过程，电场力做的功为﹣9.25J
18．（1）；（2） ；（3）
答案第1页，共2页
