2015-2022年全国各地高考物理真题汇编：力学实验（word版含答案）

2015-2022年全国各地高考物理真题汇编：力学实验

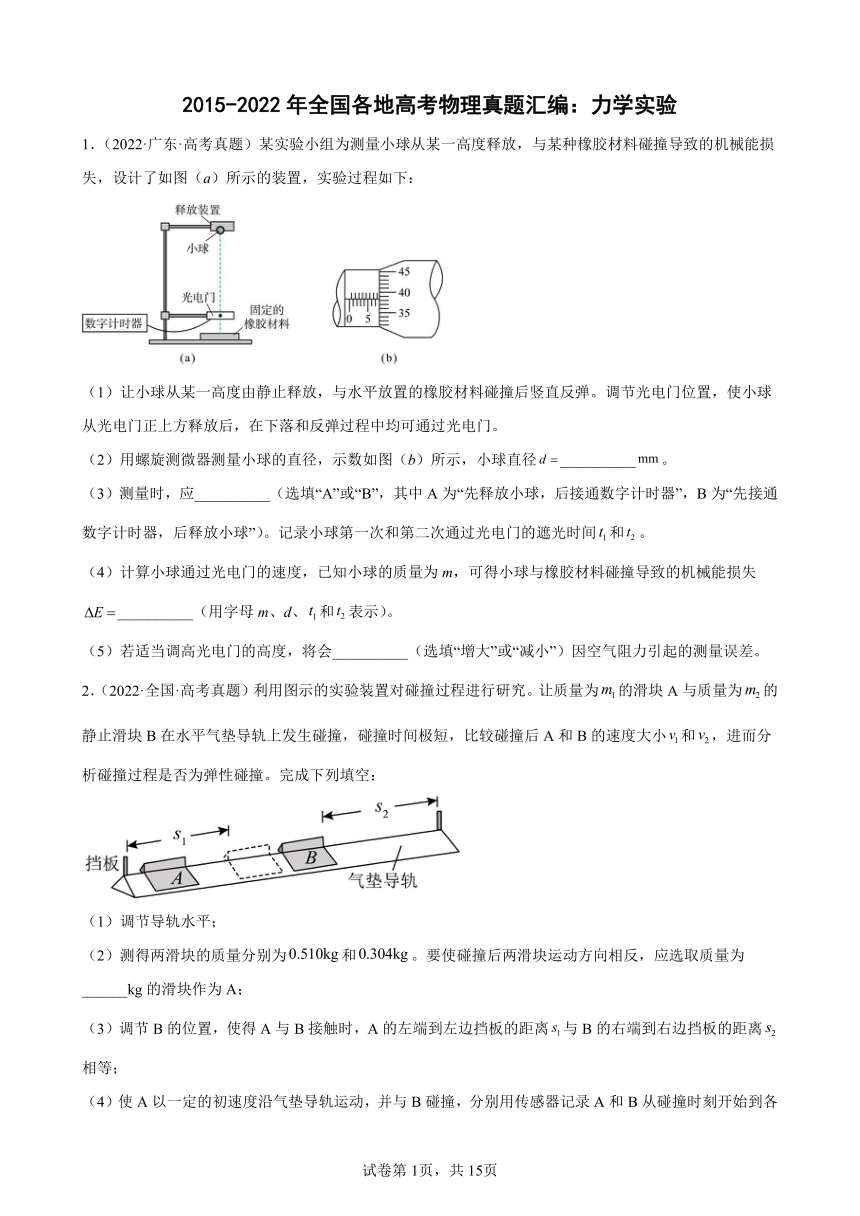

1．（2022·广东·高考真题）某实验小组为测量小球从某一高度释放，与某种橡胶材料碰撞导致的机械能损失，设计了如图（a）所示的装置，实验过程如下：
（1）让小球从某一高度由静止释放，与水平放置的橡胶材料碰撞后竖直反弹。调节光电门位置，使小球从光电门正上方释放后，在下落和反弹过程中均可通过光电门。
（2）用螺旋测微器测量小球的直径，示数如图（b）所示，小球直径__________。
（3）测量时，应__________（选填“A”或“B”，其中A为“先释放小球，后接通数字计时器”，B为“先接通数字计时器，后释放小球”）。记录小球第一次和第二次通过光电门的遮光时间和。
（4）计算小球通过光电门的速度，已知小球的质量为m，可得小球与橡胶材料碰撞导致的机械能损失__________（用字母m、d、和表示）。
（5）若适当调高光电门的高度，将会__________（选填“增大”或“减小”）因空气阻力引起的测量误差。
2．（2022·全国·高考真题）利用图示的实验装置对碰撞过程进行研究。让质量为的滑块A与质量为的静止滑块B在水平气垫导轨上发生碰撞，碰撞时间极短，比较碰撞后A和B的速度大小和，进而分析碰撞过程是否为弹性碰撞。完成下列填空：
（1）调节导轨水平；
（2）测得两滑块的质量分别为和。要使碰撞后两滑块运动方向相反，应选取质量为______kg的滑块作为A；
（3）调节B的位置，使得A与B接触时，A的左端到左边挡板的距离与B的右端到右边挡板的距离相等；
（4）使A以一定的初速度沿气垫导轨运动，并与B碰撞，分别用传感器记录A和B从碰撞时刻开始到各自撞到挡板所用的时间和；
（5）将B放回到碰撞前的位置，改变A的初速度大小，重复步骤（4）。多次测量的结果如下表所示；
1 2 3 4 5
0.49 0.67 1.01 1.22 1.39
0.15 0.21 0.33 0.40 0.46
0.31 0.33 0.33 0.33
（6）表中的______（保留2位有效数字）；
（7）的平均值为______；（保留2位有效数字）
（8）理论研究表明，对本实验的碰撞过程，是否为弹性碰撞可由判断。若两滑块的碰撞为弹性碰撞，则的理论表达式为______（用和表示），本实验中其值为______（保留2位有效数字），若该值与（7）中结果间的差别在允许范围内，则可认为滑块A与滑块B在导轨上的碰撞为弹性碰撞。
3．（2022·山东·高考真题）在天宫课堂中、我国航天员演示了利用牛顿第二定律测量物体质量的实验。受此启发。某同学利用气垫导轨、力传感器、无线加速度传感器、轻弹簧和待测物体等器材设计了测量物体质量的实验，如图甲所示。主要步骤如下：
①将力传感器固定在气垫导轨左端支架上，加速度传感器固定在滑块上；
②接通气源。放上滑块。调平气垫导轨；
③将弹簧左端连接力传感器，右端连接滑块。弹簧处于原长时滑块左端位于O点。A点到O点的距离为5.00cm，拉动滑块使其左端处于A点，由静止释放并开始计时；

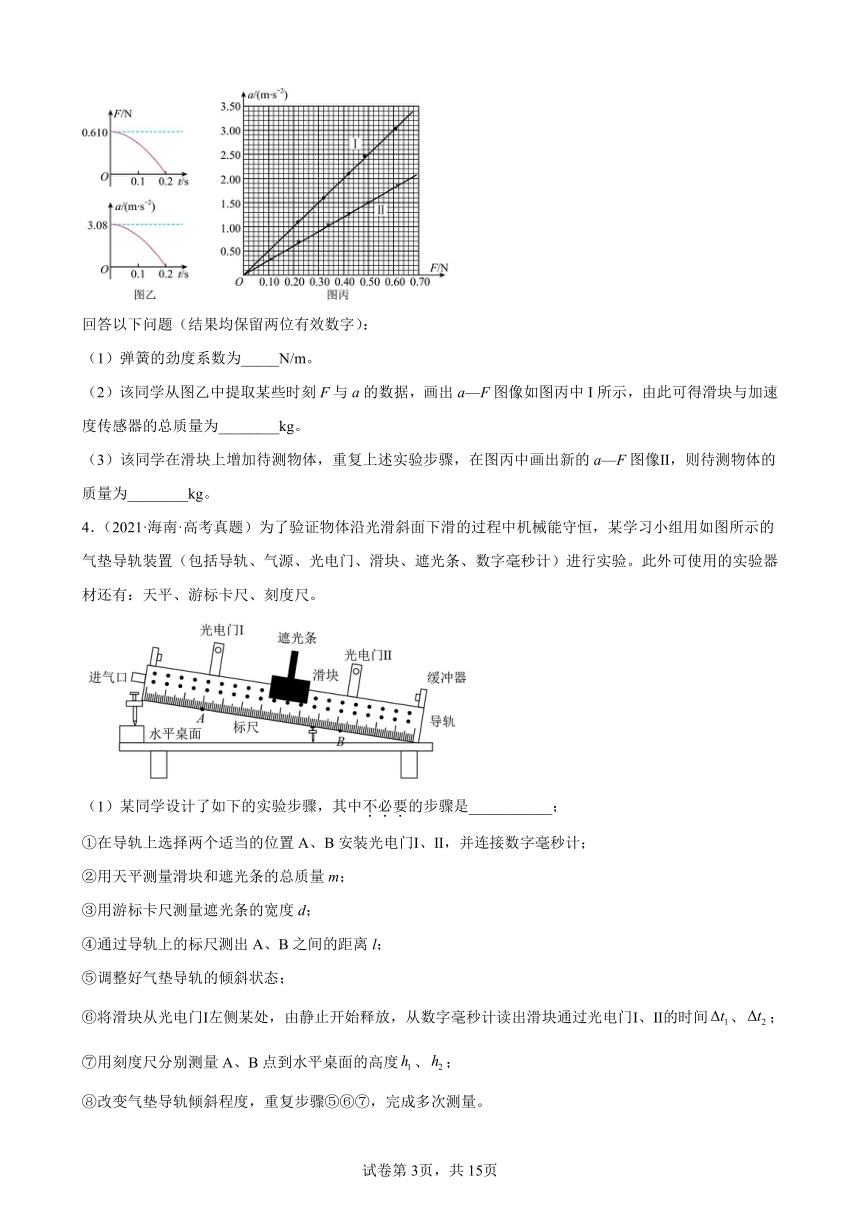

④计算机采集获取数据，得到滑块所受弹力F、加速度a随时间t变化的图像，部分图像如图乙所示。
回答以下问题（结果均保留两位有效数字）：
（1）弹簧的劲度系数为_____N/m。
（2）该同学从图乙中提取某些时刻F与a的数据，画出a—F图像如图丙中I所示，由此可得滑块与加速度传感器的总质量为________kg。
（3）该同学在滑块上增加待测物体，重复上述实验步骤，在图丙中画出新的a—F图像Ⅱ，则待测物体的质量为________kg。
4．（2021·海南·高考真题）为了验证物体沿光滑斜面下滑的过程中机械能守恒，某学习小组用如图所示的气垫导轨装置（包括导轨、气源、光电门、滑块、遮光条、数字毫秒计）进行实验。此外可使用的实验器材还有：天平、游标卡尺、刻度尺。
（1）某同学设计了如下的实验步骤，其中不必要的步骤是___________；
①在导轨上选择两个适当的位置A、B安装光电门Ⅰ、Ⅱ，并连接数字毫秒计；
②用天平测量滑块和遮光条的总质量m；
③用游标卡尺测量遮光条的宽度d；
④通过导轨上的标尺测出A、B之间的距离l；
⑤调整好气垫导轨的倾斜状态；
⑥将滑块从光电门Ⅰ左侧某处，由静止开始释放，从数字毫秒计读出滑块通过光电门Ⅰ、Ⅱ的时间、；
⑦用刻度尺分别测量A、B点到水平桌面的高度、；
⑧改变气垫导轨倾斜程度，重复步骤⑤⑥⑦，完成多次测量。

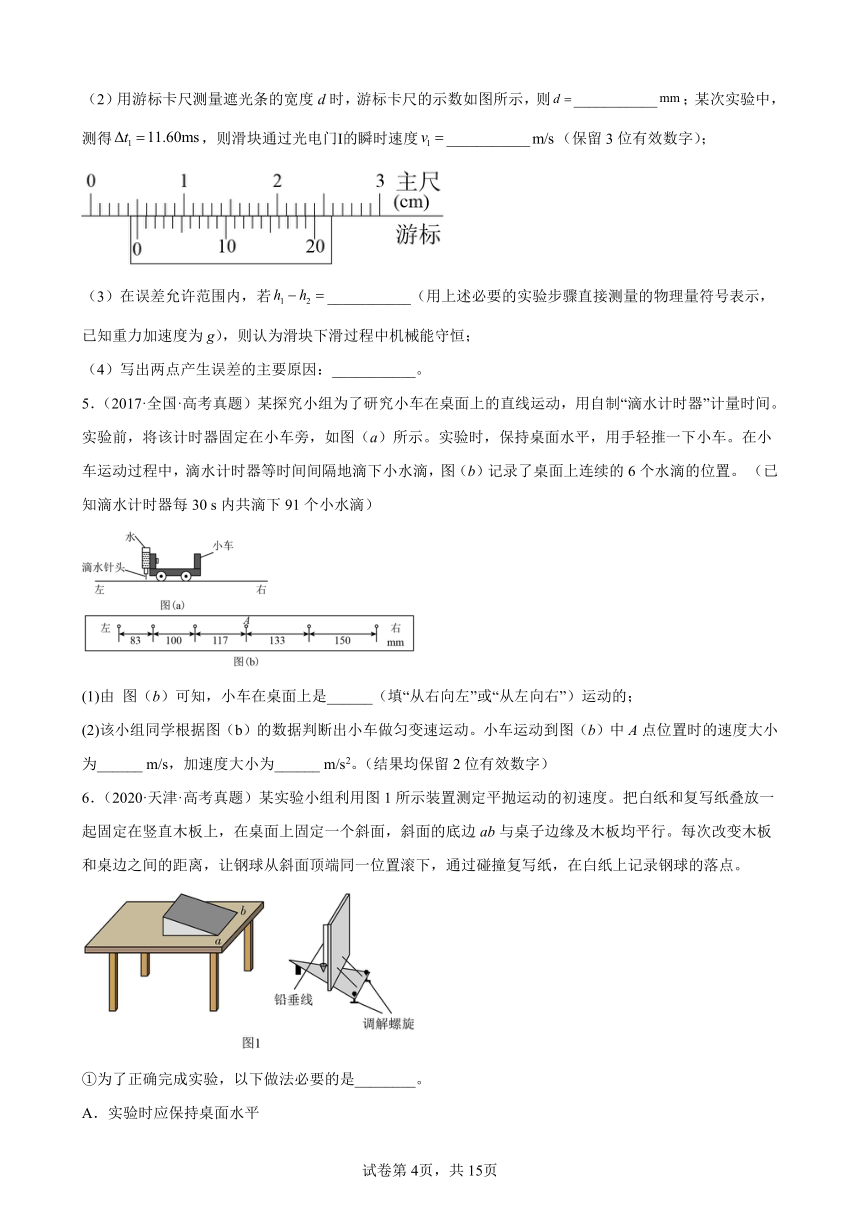

（2）用游标卡尺测量遮光条的宽度d时，游标卡尺的示数如图所示，则___________；某次实验中，测得，则滑块通过光电门Ⅰ的瞬时速度___________（保留3位有效数字）；
（3）在误差允许范围内，若___________（用上述必要的实验步骤直接测量的物理量符号表示，已知重力加速度为g），则认为滑块下滑过程中机械能守恒；
（4）写出两点产生误差的主要原因：___________。
5．（2017·全国·高考真题）某探究小组为了研究小车在桌面上的直线运动，用自制“滴水计时器”计量时间。实验前，将该计时器固定在小车旁，如图（a）所示。实验时，保持桌面水平，用手轻推一下小车。在小车运动过程中，滴水计时器等时间间隔地滴下小水滴，图（b）记录了桌面上连续的6个水滴的位置。 （已知滴水计时器每30 s内共滴下91个小水滴）
(1)由 图（b）可知，小车在桌面上是______（填“从右向左”或“从左向右”）运动的；
(2)该小组同学根据图（b）的数据判断出小车做匀变速运动。小车运动到图（b）中A点位置时的速度大小为______ m/s，加速度大小为______ m/s2。（结果均保留2位有效数字）
6．（2020·天津·高考真题）某实验小组利用图1所示装置测定平抛运动的初速度。把白纸和复写纸叠放一起固定在竖直木板上，在桌面上固定一个斜面，斜面的底边ab与桌子边缘及木板均平行。每次改变木板和桌边之间的距离，让钢球从斜面顶端同一位置滚下，通过碰撞复写纸，在白纸上记录钢球的落点。
①为了正确完成实验，以下做法必要的是________。
A．实验时应保持桌面水平
B．每次应使钢球从静止开始释放
C．使斜面的底边ab与桌边重合
D．选择对钢球摩擦力尽可能小的斜面

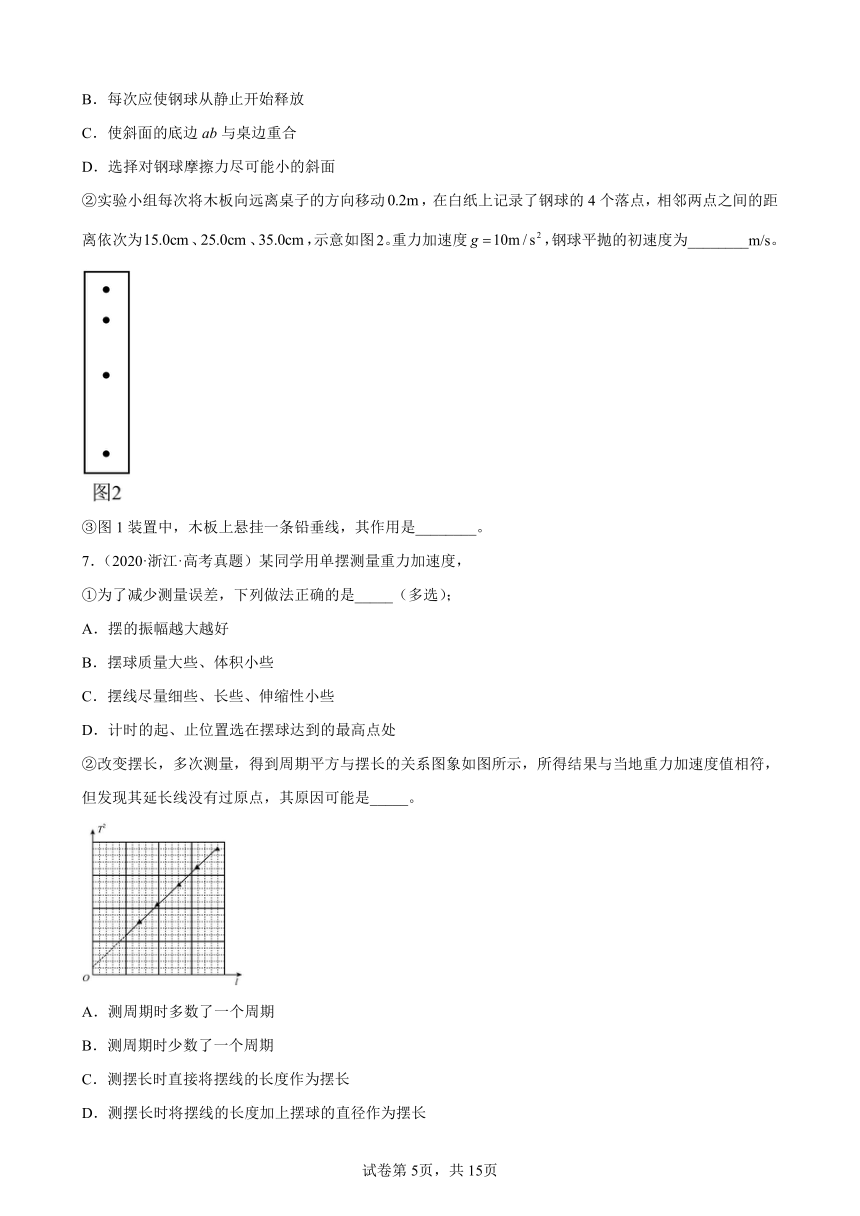

②实验小组每次将木板向远离桌子的方向移动，在白纸上记录了钢球的4个落点，相邻两点之间的距离依次为、、，示意如图2。重力加速度，钢球平抛的初速度为________m/s。
③图1装置中，木板上悬挂一条铅垂线，其作用是________。
7．（2020·浙江·高考真题）某同学用单摆测量重力加速度，
①为了减少测量误差，下列做法正确的是_____（多选）；
A．摆的振幅越大越好
B．摆球质量大些、体积小些
C．摆线尽量细些、长些、伸缩性小些
D．计时的起、止位置选在摆球达到的最高点处
②改变摆长，多次测量，得到周期平方与摆长的关系图象如图所示，所得结果与当地重力加速度值相符，但发现其延长线没有过原点，其原因可能是_____。
A．测周期时多数了一个周期
B．测周期时少数了一个周期
C．测摆长时直接将摆线的长度作为摆长
D．测摆长时将摆线的长度加上摆球的直径作为摆长
8．（2020·浙江·高考真题）在“探究加速度与力、质量的关系”和用橡皮筋“探究做功与物体速度变化的关系”实验中
（1）都是通过分析纸带上的点来测量物理量，下列说法正确的是______
A．都需要分析打点计时器打下的第一个点 B．都不需要分析打点计时器打下的第一个点
C．一条纸带都只能获得一组数据 D．一条纸带都能获得多组数据
（2）如图是两条纸带的一部分，A、B、C、…、G是纸带上标出的计数点，每两个相邻的计数点之间还有4个打出的点未画出。其中图_____（填“甲”或“乙”）所示的是用橡皮筋“探究做功与物体速度变化的关系”的实验纸带。“探究加速度与力、质量的关系”实验中，小车的加速度大小a=_____m/s2（保留2位有效数字）。
（3）在用橡皮筋“探究做功与物体速度变化的关系”实验中，平衡阻力后，小车与橡皮筋组成的系统在橡皮筋恢复形变前机械能_____（填“守恒”或“不守恒”）。
9．（2017·全国·高考真题）某同学研究在固定斜面上运动物体的平均速度、瞬时速度和加速度之间的关系．使用的器材有：斜面、滑块、长度不同的矩形挡光片、光电计时器．
实验步骤如下：
①如图(a)，将光电门固定在斜面下端附近，将一挡光片安装在滑块上，记下挡光片前端相对于斜面的位置，令滑块从斜面上方由静止开始下滑；
②当滑块上的挡光片经过光电门时，用光电计时器测得光线被挡光片遮住的时间Δt；
③用Δs表示挡光片沿运动方向的长度[如图(b)所示]，表示滑块在挡光片遮住光线的Δt时间内的平均速度大小，求出；
④将另一挡光片换到滑块上，使滑块上的挡光片前端与①中的位置相同，令滑块由静止开始下滑，重复步骤②、③；
⑤多次重复步骤④；
⑥利用实验中得到的数据作出v－Δt图，如图(c)所示．
完成下列填空：
(1)用a表示滑块下滑的加速度大小，用vA表示挡光片前端到达光电门时滑块的瞬时速度大小，则与vA、a和Δt的关系式为 ＝________.
(2)由图(c)可求得vA＝______ cm/s，a＝______ cm/s2.(结果保留3位有效数字)
10．（2015·福建·高考真题）某同学做“探究弹力和弹簧伸长量的关系”的实验．
①图甲是不挂钩码时弹簧下端指针所指的标尺刻度，其示数为7.73cm，图乙是在弹簧下端悬挂钩码后指针所指的标尺刻度，此时弹簧的伸长量△l为_______cm;
②本实验通过在弹簧下端悬挂钩码的方法来改变弹簧的弹力，关于此操作，下列选项中规范的做法是______；（填选项前的字母）
A．逐一增挂钩码，记下每增加一只钩码后指针所指的标尺刻度和对应的钩码总重
B．随意增减钩码，记下增减钩码后指针所指的标尺刻度和对应的钩码总重
③图丙是该同学描绘的弹簧的伸长量△l与弹力F的关系图线，图线的AB段明显偏离直线OA，造成这种现象的主要原因是_____________．
11．（2019·全国·高考真题）利用图1所示的装置可测量滑块在斜面上运动的加速度。一斜面上安装有两个光电门，其中光电门乙固定在斜面上靠近底端处，光电门甲的位置可移动，当一带有遮光片的滑块自斜面上滑下时，与两个光电门都相连的计时器可以显示出遮光片从光电门甲至乙所用的时间t。改变光电门甲的位置进行多次测量，每次都使滑块从同一点由静止开始下滑，并用米尺测量甲、乙之间的距离s，记下相应的t值，所得数据如下表所示。
s(m) 0.500 0.600 0.700 0.800 0.900 0.950
t(ms) 292.9 371.5 452.3 552.8 673.8 776.4
s/t(m/s) 1.71 1.62 1.55 1.45 1.34 1.22
完成下列填空和作图：
⑴若滑块所受摩擦力为一常量，滑块加速度的大小a、滑块经过光电门乙时的瞬时速度vt、测量值s和t四个物理量之间所满足的关系式是_________________；
⑵根据表中给出的数据，在图2给出的坐标纸上画出图线_____________；
⑶由所画出的图线，得出滑块加速度的大小为a=_______m/s2（保留2位有效数字）。
12．（2010·全国·高考真题）图为验证机械能守恒定律的实验装置示意图．现有的器材为：带铁夹的铁架台、电磁打点计时器、纸带、带铁夹的重锤、天平．回答下列问题：
（1）为完成此实验，除了所给的器材，还需要的器材有_______．（填入正确选项前的字母）
A．米尺
B．秒表
C．0～12V的直流电源
D．0～I2V的交流电源
（2）实验中误差产生的原因有______．（写出两个原因）
13．（2017·安徽·高考真题）图1为“验证牛顿第二定律”的实验装置示意图．砂和砂桶的总质量为，小车和砝码的总质量为M．实验中用砂和砂桶总重力的大小作为细线对小车拉力的大小．
（1）实验中，为了使细线对小车的拉力等于小车所受的合外力，先调节长木板一端滑轮的高度，使细线与长木板平行．接下来还需要进行的一项操作是________
A．将长木板水平放置，让小车连着已经穿过打点计时器的纸带，给打点计时器通电，调节m的大小，使小车在砂和砂桶的牵引下运动，从打出的纸带判断小车是否做匀速运动．
B．将长木板的一端垫起适当的高度，让小车连着已经穿过打点计时器的纸带，撤去砂和砂桶，给打点计时器通电，轻推小车，从打出的纸带判断小车是否做匀速运动．
C．将长木板的一端垫起适当的高度，撤去纸带以及砂和砂桶，轻推小车，观察判断小车是否做匀速运动．
（2）实验中要进行质量m和M的选取，以下最合理的一组是________
A．M=200g, m=10 g 、15 g 、20 g 、25 g 、30 g 、40 g
B．M=200 g , m=20 g 、40 g 、60 g 、80 g 、100 g 、120 g
C．M=400 g , m=10 g 、15 g 、20 g 、25 g 、30 g 、40 g
D．M=400 g , m=20 g 、40 g 、60 g 、80 g 、100 g 、120 g
（3）图2是试验中得到的一条纸带， A、B、C、D、E、F、G为7个相邻的计数点，相邻的两个计数点之间还有四个点未画出．量出相邻的计数点之间的距离分别为sAB=4.22 cm、sBC=4.65 cm、sCD=5.08"cm、sDE=5.49 cm、sEF=5.91 cm、sFG=6.34cm．已知打点计时器的工作频率为50Hz,则小车的加速度a=___________m/s2 （结果保留2位有效数字）．
14．（2019·浙江·高考真题）小明做“探究碰撞中的不变量”实验的装置如图1所示，悬挂在O点的单摆由长为l的细线和直径为d的小球A组成，小球A与放置在光滑支撑杆上的直径相同的小球B发生对心碰撞，碰后小球A继续摆动，小球B做平抛运动．
（1）小明用游标卡尺测小球A直径如图2所示，则d=_______mm．又测得了小球A质量m1，细线长度l，碰撞前小球A拉起的角度α和碰撞后小球B做平抛运动的水平位移x、竖直下落高度h．为完成实验，还需要测量的物理量有：______________________．
（2）若A、B两球碰后粘在一起形成新单摆，其周期_________（选填“小于”、“等于”或“大于”）粘合前单摆的周期（摆角小于5°）．
15．（2018·天津·高考真题）某研究小组做“验证力的平行四边形定则”实验，所用器材有：方木板一块，白纸，量程为5 N的弹簧测力计两个，橡皮条（带两个较长的细绳套），刻度尺，图钉（若干个）．
①具体操作前，同学们提出了如下关于实验操作的建议，其中正确的有______．
A．橡皮条应和两绳套夹角的角平分线在一条直线上
B．重复实验再次进行验证时，结点O的位置可以与前一次不同
C．使用测力计时，施力方向应沿测力计轴线；读数时视线应正对测力计刻度
D．用两个测力计互成角度拉橡皮条时的拉力必须都小于只用一个测力计时的拉力
②该小组的同学用同一套器材做了四次实验，白纸上留下的标注信息有结点位置O，力的标度、分力和合力的大小及表示力的作用线的点，如下图所示．其中对于提高实验精度最有利的是_____．
B．
C． D．
16．（2018·北京·高考真题）用图1所示的实验装置研究小车速度随时间变化的规律．
主要实验步骤如下：
a．安装好实验器材．接通电源后，让拖着纸带的小车沿长木板运动，重复几次．
b．选出一条点迹清晰的纸带，找一个合适的点当作计时起点O（t=0），然后每隔相同的时间间隔T选取一个计数点，如图2中A、B、C、D、E、F……所示．
c．通过测量、计算可以得到在打A、B、C、D、E……点时小车的速度，分别记作v1、v2、v3、v4、v5……
d．以速度v为纵轴、时间t为横轴建立直角坐标系，在坐标纸上描点，如图3所示．
结合上述实验步骤，请你完成下列任务：
（1）在下列仪器和器材中，还需要使用的有____________和___________(填选项前的字母)．
A．电压合适的50 Hz交流电源
B．电压可调的直流电源
C．刻度尺
D．秒表
E．天平(含砝码)
（2）在图3中已标出计数点A、B、D、E对应的坐标点，请在该图中标出计数点C对应的坐标点，并画出v-t图像_____________．
（3）观察v-t图像，可以判断小车做匀变速直线运动，其依据是___________．v-t图像斜率的物理意义是______________________．
（4）描绘v-t图像前，还不知道小车是否做匀变速直线运动．用平均速度表示各计数点的瞬时速度，从理论上讲，对△t的要求是______（选填“越小越好”或“与大小无关”)；从实验的角度看，选取的△x大小与速度测量的误差______(选填“有关”或“无关”)．
（5）早在16世纪末，伽利略就猜想落体运动的速度应该是均匀变化的．当时只能靠滴水计时，为此他设计了如图4所示的“斜面实验”，反复做了上百次，验证了他的猜想．请你结合匀变速直线运动的知识，分析说明如何利用伽利略“斜面实验”检验小球的速度是随时间均匀变化的_____________________．
17．（2017·浙江·高考真题）在“探究小车速度随时间变化的规律”实验中
（1）下列说法中不正确或不必要的是 ______（填字母）.
A．长木板的一端必须垫高，使小车在不挂钩码时能在木板上做匀速运动
B．连接钩码和小车的细线应与长木板保持平行
C．小车应靠近打点计时器，先接通电源，后释车
D．选择计数点时，必须从纸带上第一个点开始
(2)图1是实验中打下的一段纸带.算出计数点2的速度大小为________，并在图2中标出，其余计数点1、3、4、5对应的小车瞬时速度大小在图2中已标出．
（3）作图___并求得小车的加速度大小为_______
18．（2016·全国·高考真题）某实验小组探究弹簧的劲度系数k与其长度（圈数）的关系。实验装置如图所示：一均匀长弹簧竖直悬挂，7个指针P0、P1、P2、P3、P4、P5、P6分别固定在弹簧上距悬点0、10、20、30、40、50、60圈处；通过旁边竖直放置的刻度尺，可以读出指针的位置，P0指向0刻度。设弹簧下端未挂重物时，各指针的位置记为x0；挂有质量为0.100 kg的砝码时，各指针的位置记为x。测量结果及部分计算结果如下表所示（n为弹簧的圈数，重力加速度取9.80 m/s2）。已知实验所用弹簧总圈数为60，整个弹簧的自由长度为11.88 cm。
(1)将表中数据补充完整：①___________；②___________。
P1 P2 P3 P4 P5 P6
x0（cm） 2.04 4.06 6.06 8.05 10.03 12.01
x（cm） 2.64 5.26 7.81 10.30 12.93 15.41
n 10 20 30 40 50 60
k（N/m） 163 ① 56.0 43.6 33.8 28.8
（m/N） 0.0061 ② 0.0179 0.0229 0.0296 0.0347
(2)以n为横坐标，为纵坐标，在答题卷给出的坐标纸上画出-n图像___________。
(3)题(2)图中画出的直线可近似认为通过原点。若从实验中所用的弹簧截取圈数为n的一段弹簧，该弹簧的劲度系数k与其圈数n的关系的表达式为k=___________N/m；该弹簧的劲度系数k与其自由长度l0（单位为m）的关系的表达式为k=___________N/m。
19．（2015·海南·高考真题）现要通过实验验证机械能守恒定律。实验装置如图1所示：水平桌面上固定一倾斜的气垫导轨；导轨上A点处有一带长方形遮光片的滑块，其总质量为M，左端由跨过轻质光滑定滑轮的细绳与一质量为m的砝码相连；遮光片两条长边与导轨垂直；导轨上B点有一光电门，可以测试遮光片经过光电门时的挡光时间t，用d表示A点到导轨低端C点的距离，h表示A与C的高度差，b表示遮光片的宽度，s表示A，B两点的距离，将遮光片通过光电门的平均速度看作滑块通过B点时的瞬时速度。用g表示重力加速度。完成下列填空和作图；
(1)若将滑块自A点由静止释放，则在滑块从A运动至B的过程中，滑块、遮光片与砝码组成的系统重力势能的减小量可表示为__________。动能的增加量可表示为_________。若在运动过程中机械能守恒，与s的关系式为__________
(2)多次改变光电门的位置，每次均令滑块自同一点（A点）下滑，测量相应的s与t值，结果如下表所示：
1 2 3 4 5
s（m） 0.600 0.800 1.000 1.200 1.400
t（ms） 8.22 7.17 6.44 5.85 5.43
（×104s-2） 1.48 1.95 2.41 2.92 3.39
以s为横坐标，为纵坐标，在答题卡上对应图2位置的坐标纸中描出第1和第5个数据点；根据5个数据点作直线 ________ ，求得该直线的斜率k= __________ ×104m-1·s-2（保留3位有效数字）。
由测得的h、d、b、M和m数值可以计算出直线的斜率 ko，将k和ko进行比较，若其差值在试验允许的范围内，则可认为此试验验证了机械能守恒定律。
20．（2018·四川·高考真题）如图1所示，某组同学借用“探究a与F、m之间的定量关系”的相关实验思想、原理及操作，进行“研究合外力做功和动能变化的关系”的实验：
（1）为达到平衡阻力的目的，取下细绳及托盘，通过调整垫片的位置，改变长木板倾斜程度，根据打出的纸带判断小车是否做__________运动；
（2）连接细绳及托盘，放人砝码，通过实验得到图2所示的纸带．纸带上0为小车运动起始时刻所打的点，选取时间间隔为0. 1s的相邻计数点A、B、C、D、E、F、G．实验时小车所受拉力为0. 2N，小车的质量为0.2kg；
请计算小车所受合外力做的功W和小车动能的变化 ，补填表中空格（结果保留至小数点后第四位）
O-B O-C O-D O-E O-F
W/J 0.0432 0. 0572 0. 0734 0. 0915 ________
△Ek/J 0.0430 0. 0570 0. 0734 0. 0907 __________
分析上述数据可知：在实验误差允许的范围内 ，与理论推导结果一致；
（3）实验前已测得托盘质量为7.7×10 -3kg，实验时该组同学放入托盘中的砝码质量应为_______kg（g取9.8m/s2，结果保留至小数点后第三位）。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1． 7.884 7.882 7.883 7.885 7.886 B 增大
2． 0.304 0.31 0.32 0.34
3． 12 0.20 0.13
4． ②④ 滑块在下滑过程中受到空气阻力作用，产生误差；遮光条宽度不够窄，测量速度不准确，产生误差
5． 从右向左 0.38m/s 0.15m/s2
6． AB 2 方便调整木板保持在竖直平面上
7． BC C
8． BC 甲 0.40 不守恒
9．
10． 6.93cm A 钩码重力超过弹簧弹力范围
11． 2.0
12． AD 纸带和打点计时器之间有摩擦；用米尺测量纸带上点的位置时读数有误差．
13．（1）B （2）C （3）0.42
14． 14.40； 小球B质量m2,碰后小球A摆动的最大角 ； 大于；
15． BC B
16． A C 如图所示：
小车的速度随时间均匀变化 加速度 越小越好 有关 如果小球的初速度为0，其速度，那么它通过的位移x∝t2．因此，只要测量小球通过不同位移所用的时间，就可以检验小球的速度是否随时间均匀变化．
17． AD 0.58-0.61 1.43~1.53
18． 81.7 0.0122
19．
20． 匀速直线 0.1115 0.1105 0.015
